Závěs 180° pro držák na sklo 45 x 45 x 26 mm plochý systém AISI304, satén

Přejít na zpětnou vazbu k produktu

Závěs 180° z oceli AISI 304 v saténovém provedení pro montáž skla 6-10,76mm. Rozměry 45×45×26mm, závit M8, nastavení 9mm. Plné otevření 180° pro kabiny, přepážky a skleněné dveře.

Přejít na úplný popis
s DPH bez DPH
Cena 144,33 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

Dostupnost:
Dočasně nedostupné
Nedostupné

Vlastnosti produktu

[PIM] uchwyty-do-szkla #124

  • Materiál AISI 304
  • Povrchová úprava Satén
  • Montážní systém Plochý

Popis

Závěs 180° pro držák na sklo 45×45×26 mm AISI 304 satén

Závěs 180° pro držák na sklo z nerezové oceli AISI 304 v saténovém provedení — prvek určený pro profesionální montáž skleněných konstrukcí v plochém systému. Umožňuje otevření skla v plném rozsahu 180° (po 90° na každou stranu), což dovoluje svobodné navrhování přepážek, dveří a skleněných kabin bez omezení úhlu otevření.

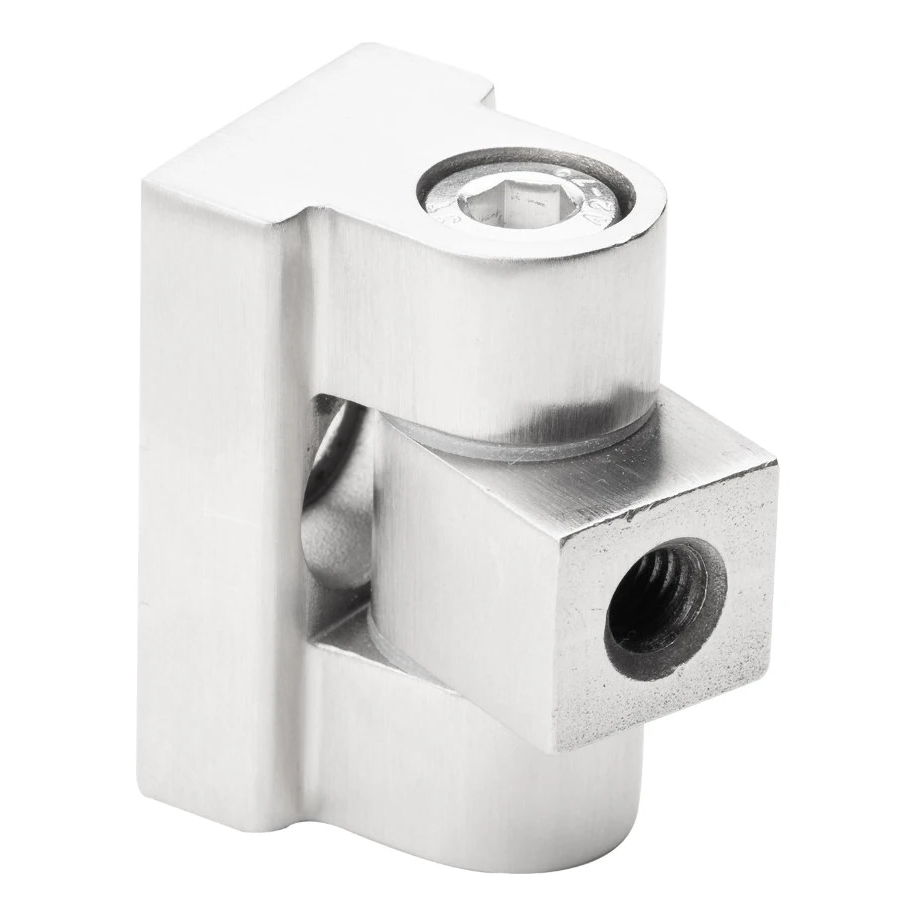

Závěs 180° pro držák na sklo AISI 304 satén — celkový pohled
Závěs 180° pro držák na sklo AISI 304 satén — celkový pohled

Trvanlivost a odolnost proti korozi

Těleso závěsu je vyrobeno z vysoce kvalitní nerezové oceli AISI 304, což zaručuje dlouhodobou odolnost proti korozi — i v prostředích s vyšší vlhkostí, jako jsou koupelny, bazény nebo sprchové kabiny. Saténové povrchové provedení účinně maskuje otisky prstů a znečištění, zachovává estetický vzhled při minimální údržbě. Na technických výkresech je označena drsnost povrchu Ra 1,6 a Ra 3,2 — což potvrzuje precizní mechanické opracování prvků.

Montáž šroubováním — plochý systém

Závěs se montuje na ploché povrchy metodou šroubování s využitím závitu M8. Takový způsob zajišťuje vysokou pevnost spojení, snadnou instalaci a případnou demontáž — bez nutnosti použití specializovaného nářadí. Fazolový otvor v tělese umožňuje nastavení pozice skla v rozsahu 9 mm, což usnadňuje přesné nastavení skleněného panelu během montáže.

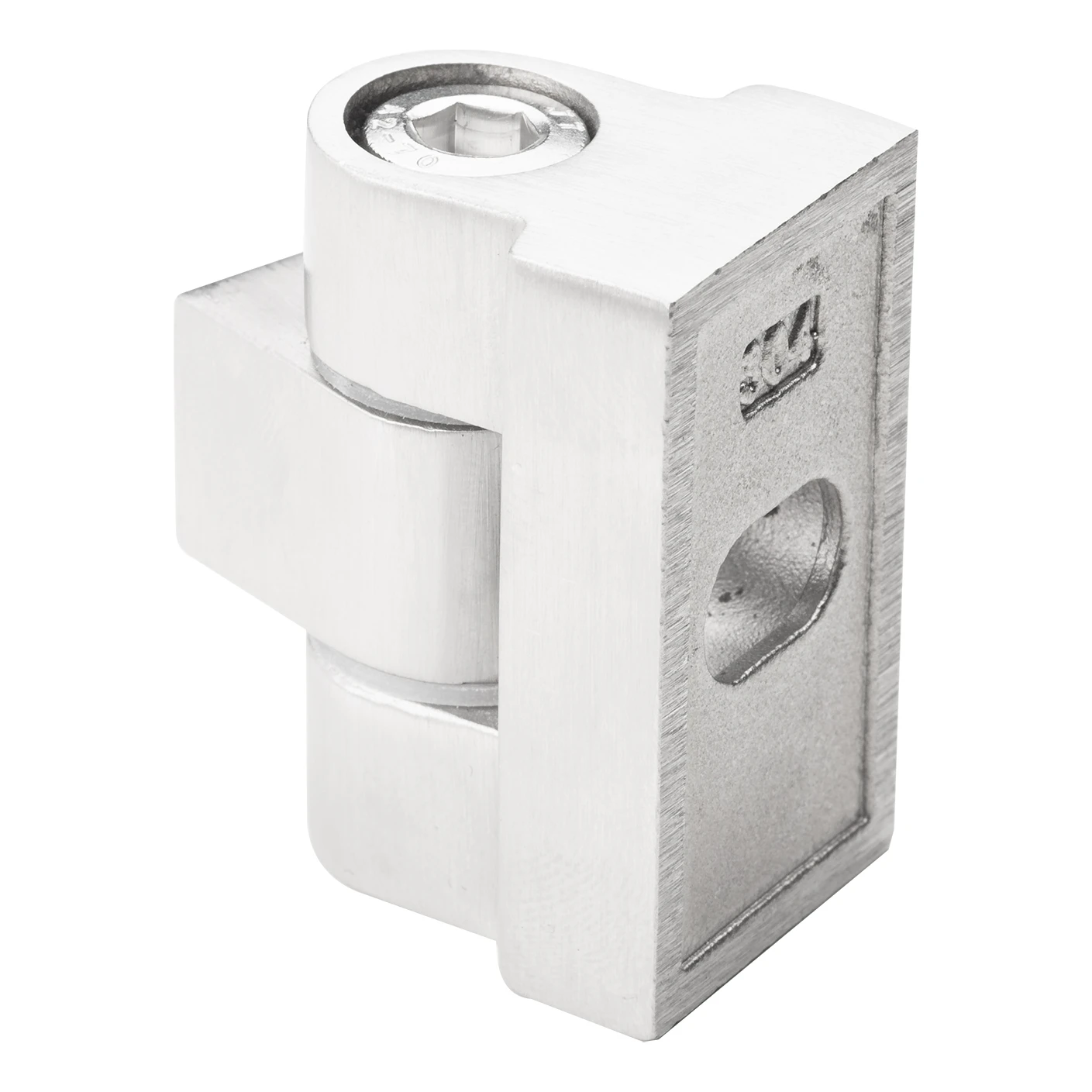

Závěs 180° AISI 304 — boční pohled s označením 304
Závěs 180° AISI 304 — boční pohled s označením 304

Kompatibilita se sklem

Závěs je přizpůsoben pro montáž skleněných panelů o tloušťce od 6 mm do 10,76 mm, což zahrnuje jak jednovrstvé tvrzené sklo, tak populární laminované sklo (VSG). Díky tomu se jeden model závěsu osvědčuje v různých konfiguracích — instalatér nemusí skladovat samostatné varianty pro různé tloušťky skla.

Rozměry a technické údaje

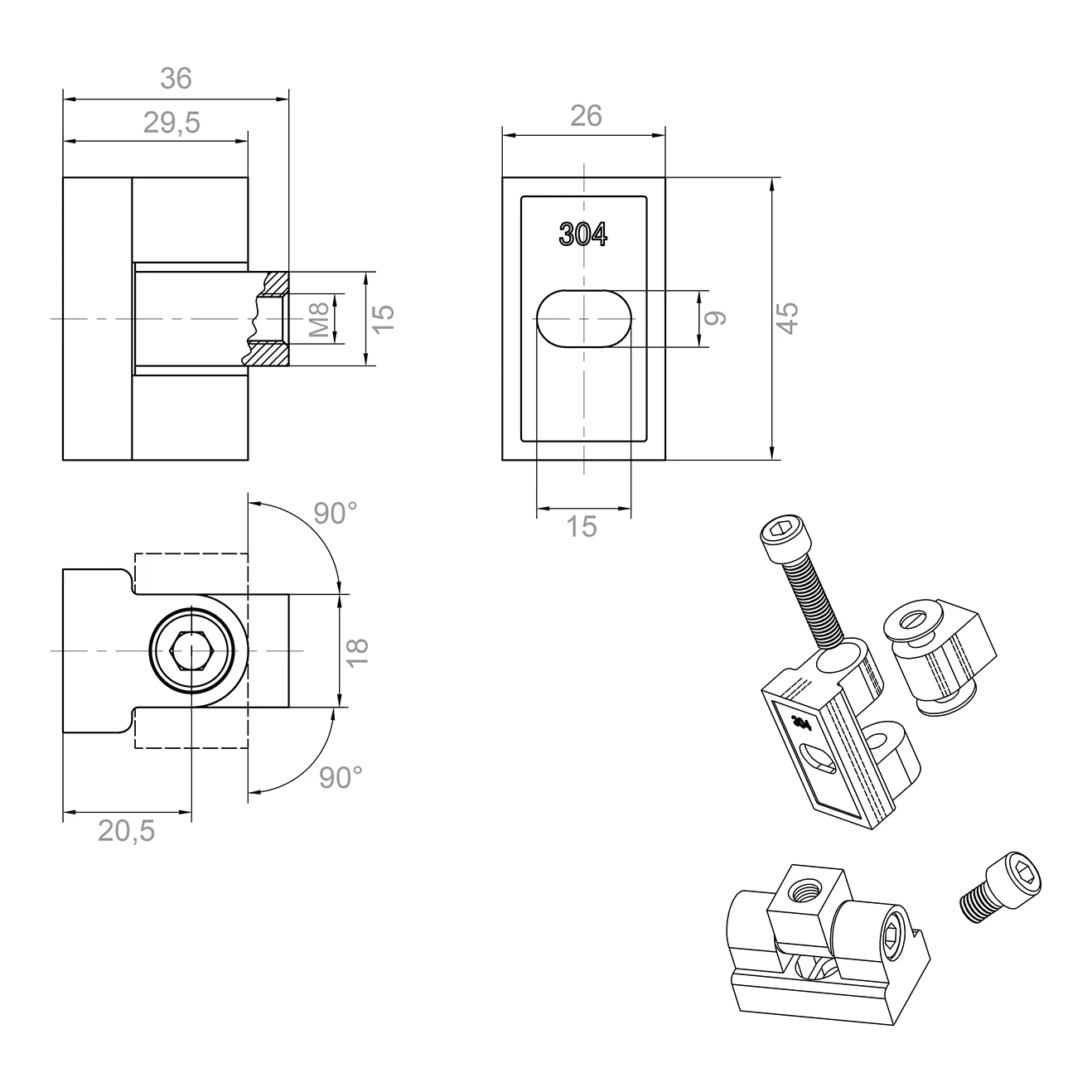

Technický výkres sestavy závěsu 180° s rozměry a rozloženým pohledem
Technický výkres sestavy závěsu 180° s rozměry a rozloženým pohledem
  • Rozměry tělesa (D × V × šíř.): 45 × 45 × 26 mm
  • Celková hloubka sestavy s spojkou: 36 mm
  • Hloubka tělesa: 29,5 mm
  • Úhel otevření: 180° (90° na každou stranu)
  • Upevňovací závit: M8
  • Délka závitové části spojky: 15 mm
  • Průměr průchozího otvoru spojky: ø 8,2 mm
  • Průměr otvoru pro čep: ø 8,5 mm
  • Průměr prohlubně: ø 13,5 mm
  • Fazolový otvor (nastavení): 9 mm
  • Rozměry otočné spojky: 24,5 × 18 × 15 mm
  • Sražení: 2×C0,5 a C1
  • Materiál: nerezová ocel AISI 304
  • Povrchová úprava: satén
  • Tloušťka skla: od 6 mm do 10,76 mm
  • Typ montáže: plochý systém (na ploché povrchy)
  • Hmotnost: 0,16 kg

Rozměrové výkresy prvků

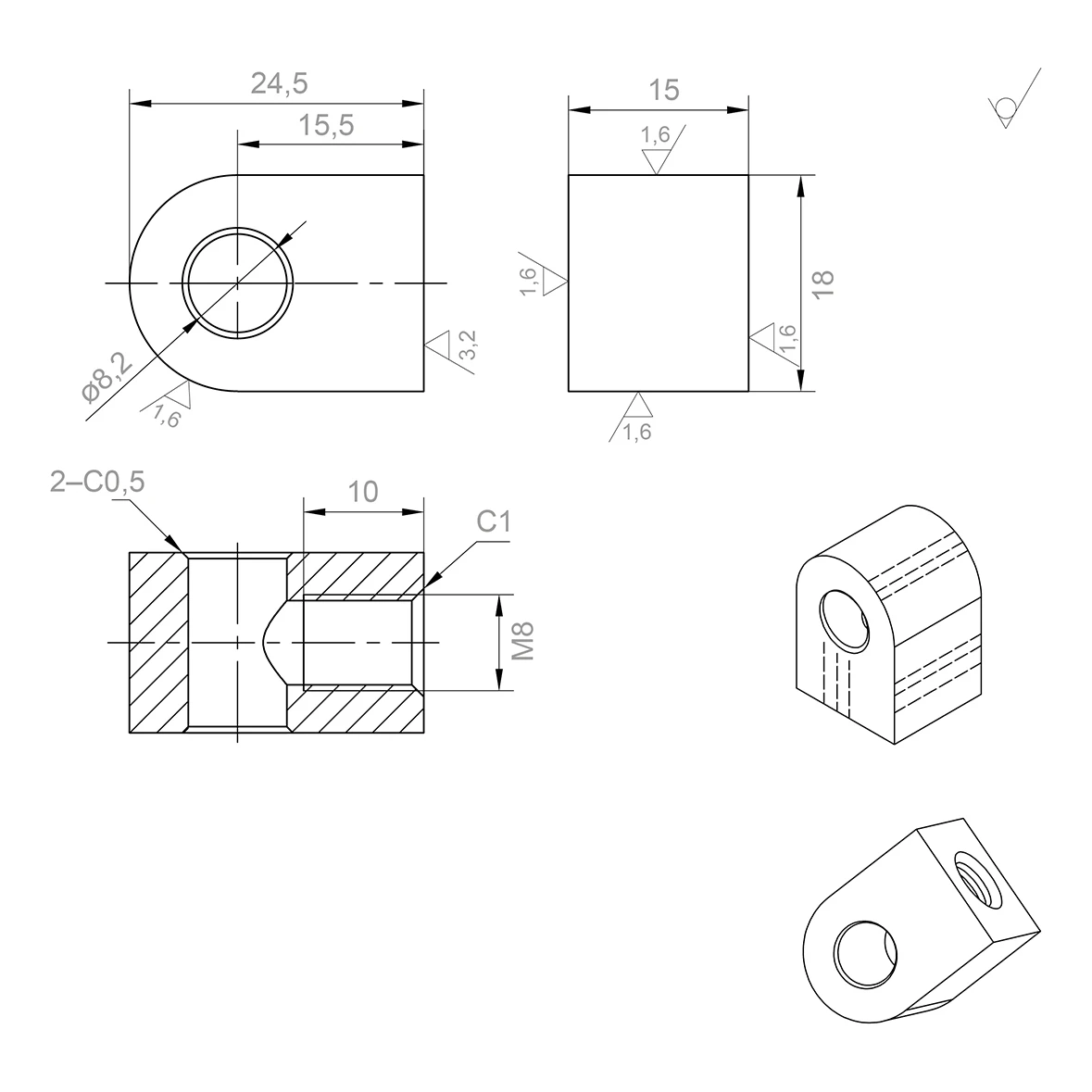

Technický výkres otočné spojky závěsu s rozměry a řezem
Technický výkres otočné spojky závěsu s rozměry a řezem

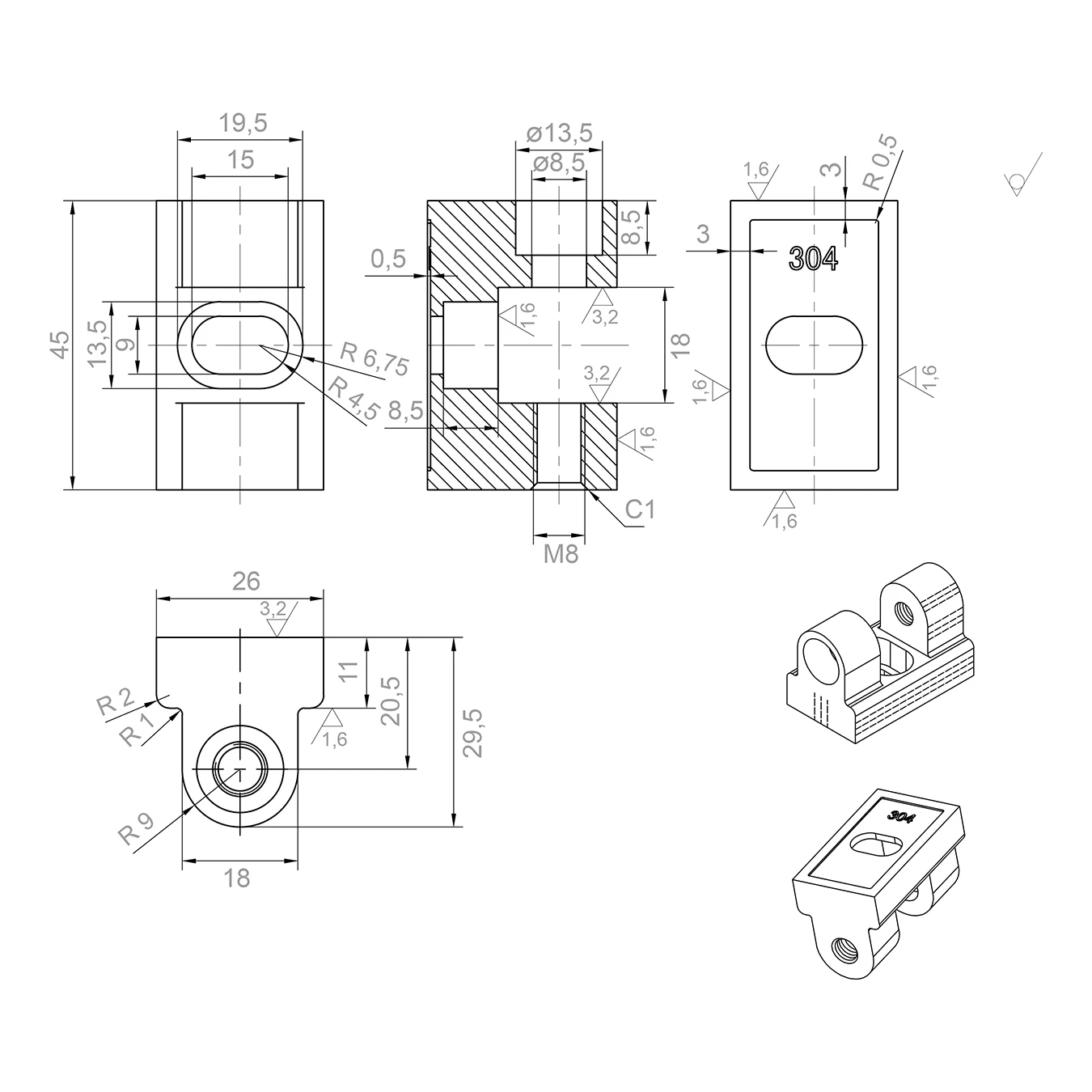

Technický výkres tělesa závěsu s rozměry, řezy a izometrickými pohledy
Technický výkres tělesa závěsu s rozměry, řezy a izometrickými pohledy
