Vozík 3-kladkový pro závěsné brány na profil 60x60 2 kladky ocelové 1 z plastu
Zanechte zpětnou vazbu k produktu
Pojezdný prvek pro posuvné závěsné brány na profilu 60×60 mm, nosnost 200 kg. Kladky 51 mm na kuličkových ložiscích, úhelník z pozinkované oceli.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 000-329
Vlastnosti produktu
[PIM] Bramy podwieszane - osprzęt #1035
- Velikost pojezdové lišty 60x60x4
- Max. nosnost [kg] 200
Popis
3-kladkový vozík pro závěsné brány – profil 60×60 mm, 200 kg
3-kladkový vozík pro závěsné brány je přesně vyrobený pojezdový prvek určený pro systémy posuvných závěsných bran na profilu 60×60 mm. Je vybaven dvěma ocelovými kladkami a jednou kladkou z plastu, což zajišťuje plynulý a tichý chod vjezdové brány při maximálním zatížení až 200 kg.
Konstrukce vozíku je založena na masivním úhelníku z pozinkované oceli, který zaručuje vysokou odolnost proti korozi a dlouhodobé používání v proměnlivých povětrnostních podmínkách. Kladky uložené na kuličkových ložiscích minimalizují odpor při pojezdu, což se projevuje lehkým a bezporuchovým pohybem křídla brány – i při vysokém zatížení.
Konstrukce a princip funkce

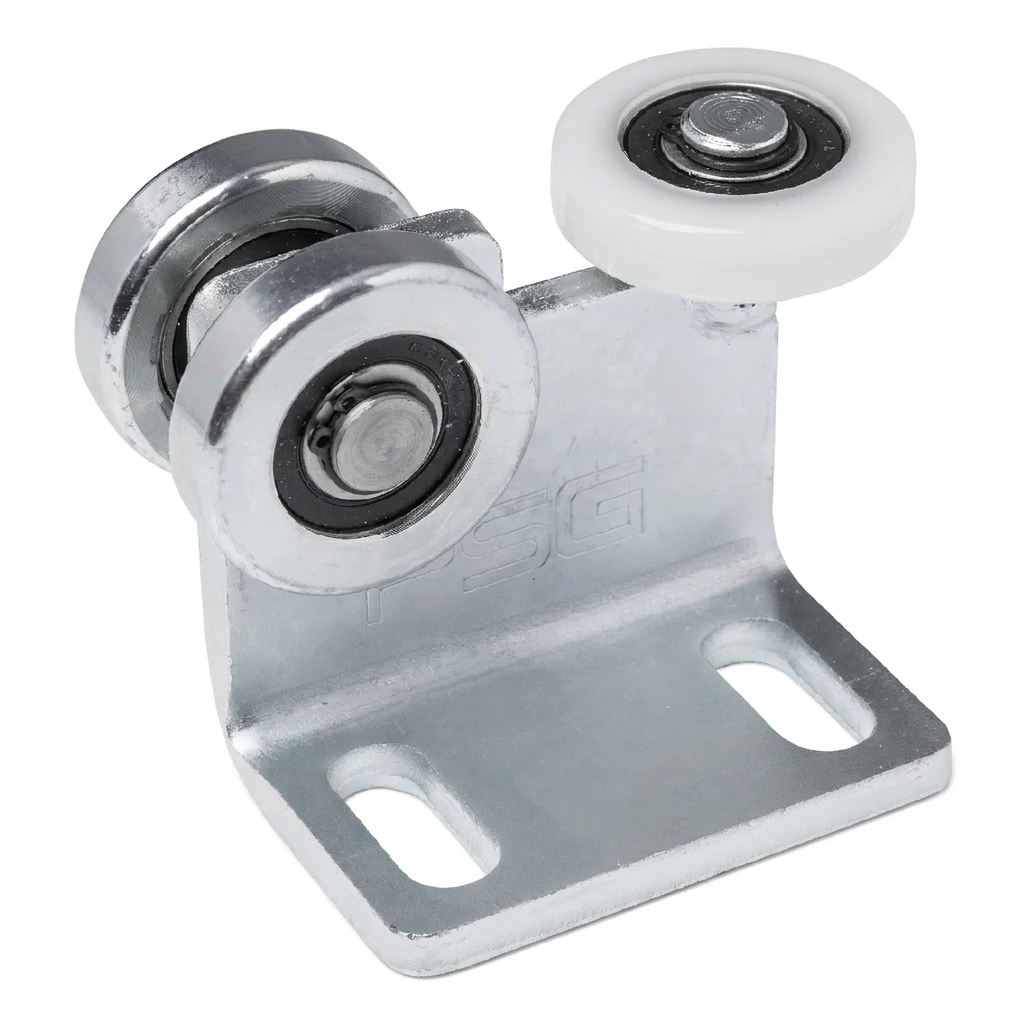

Vozík se skládá ze tří kladek o průměru 51 mm – dvě svislé ocelové kladky vedou bránu podél spodní příruby nosného profilu, zatímco třetí plastová kladka umístěná vodorovně stabilizuje křídlo brány z boku, čímž eliminuje boční odchylky a vibrace. Toto uspořádání zajišťuje spolehlivé třínásobné vedení v profilu 60×60 mm.
Montážní základna s oválnými otvory umožňuje nastavení polohy vozíku vůči křídlu brány, což usnadňuje přesné seřízení při montáži i následné korekce během provozu.

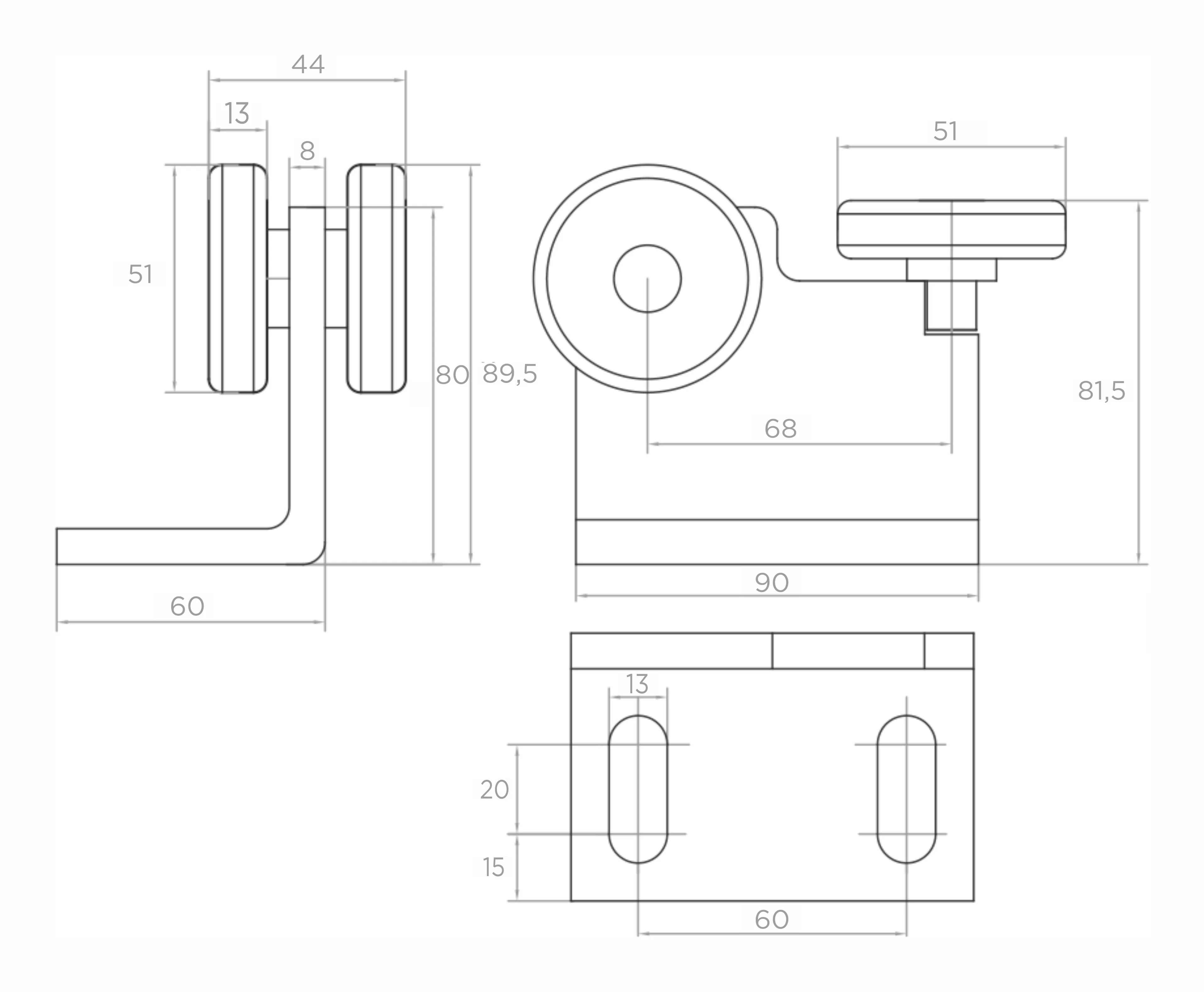

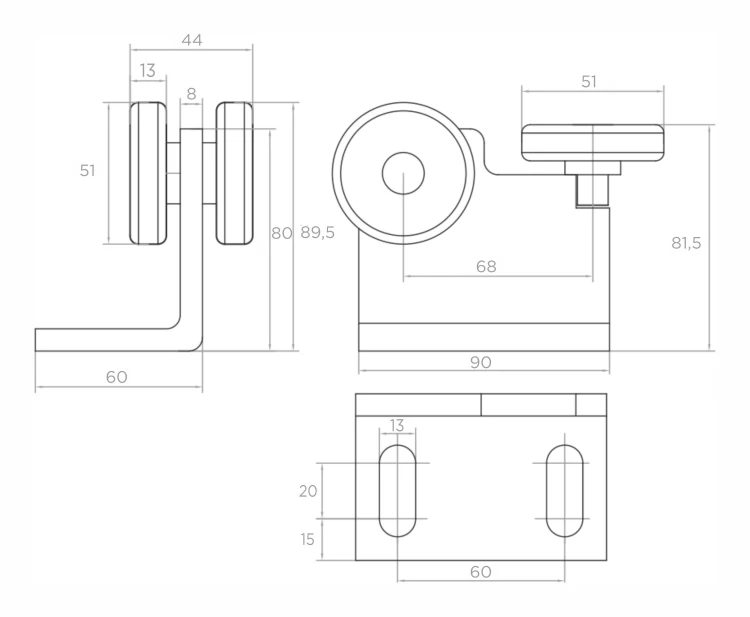

Rozměry a montážní údaje
- Celková výška vozíku: 89,5 mm
- Výška k ose svislých kladek: 80 mm
- Výška k horní hraně vodorovné kladky: 81,5 mm
- Průměr kladek (ocelových i plastových): 51 mm
- Celková šířka svislých kladek: 44 mm
- Šířka jedné kladky: 13 mm
- Rozteč os kladek (svislé – vodorovná): 68 mm
- Tloušťka stěny úhelníku: 8 mm
- Rozměry montážní základny: 90 × 60 mm
- Oválné otvory: šířka 13 mm, délka 20 mm
- Rozteč montážních otvorů: 60 mm
- Vzdálenost osy otvoru od hrany základny: 15 mm
Provozní parametry
- Maximální zatížení: 200 kg
- Vodící profil: 60×60 mm
- Kladky: 2 ocelové + 1 plastová
- Materiál úhelníku: pozinkovaná ocel
- Ložiska: kuličková ložiska
- Hmotnost: 1,075 kg
- Objem balení: 810 cm³
- EAN: 5903313204552
Vozík je připraven k okamžité montáži – upevňuje se šrouby přes oválné otvory v základně přímo ke konstrukci křídla brány. Podlouhlý tvar otvorů umožňuje nastavení polohy v rozsahu několika milimetrů, což je klíčové při vyrovnávání brány po instalaci.
