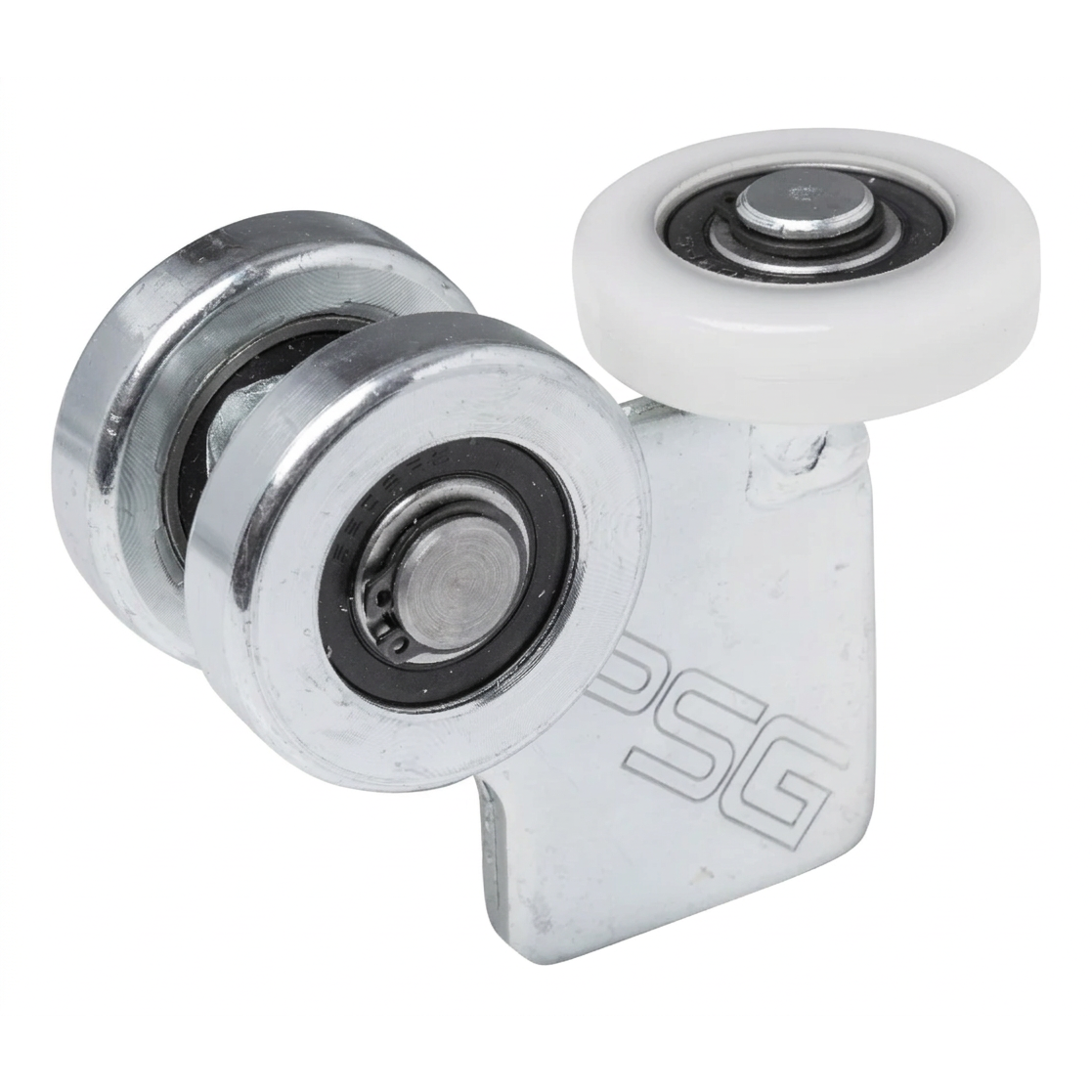

Vozík 3-kladkový pro závěsné brány na profil 50x50 2 ocelové kladky + 1 kladka z plastu

Konstrukce a materiály

Tělo vozíku je vyrobeno z galvanicky pozinkované oceli, což zajišťuje vysokou odolnost proti korozi a dlouhodobou ochranu před nepříznivými povětrnostními podmínkami. Dvě nosné kladky jsou ocelové, uložené na kuličkových ložiscích, což minimalizuje odpor při pojezdu a zaručuje tichý chod. Třetí kladka – boční, vyrobená z plastu – plní vodící funkci a zároveň tlumí vibrace, přičemž chrání profil před poškrábáním.

Maximální nosnost vozíku je 150 kg, což umožňuje jeho použití s většinou běžných závěsných posuvných bran používaných v bytové výstavbě a lehkém průmyslu.

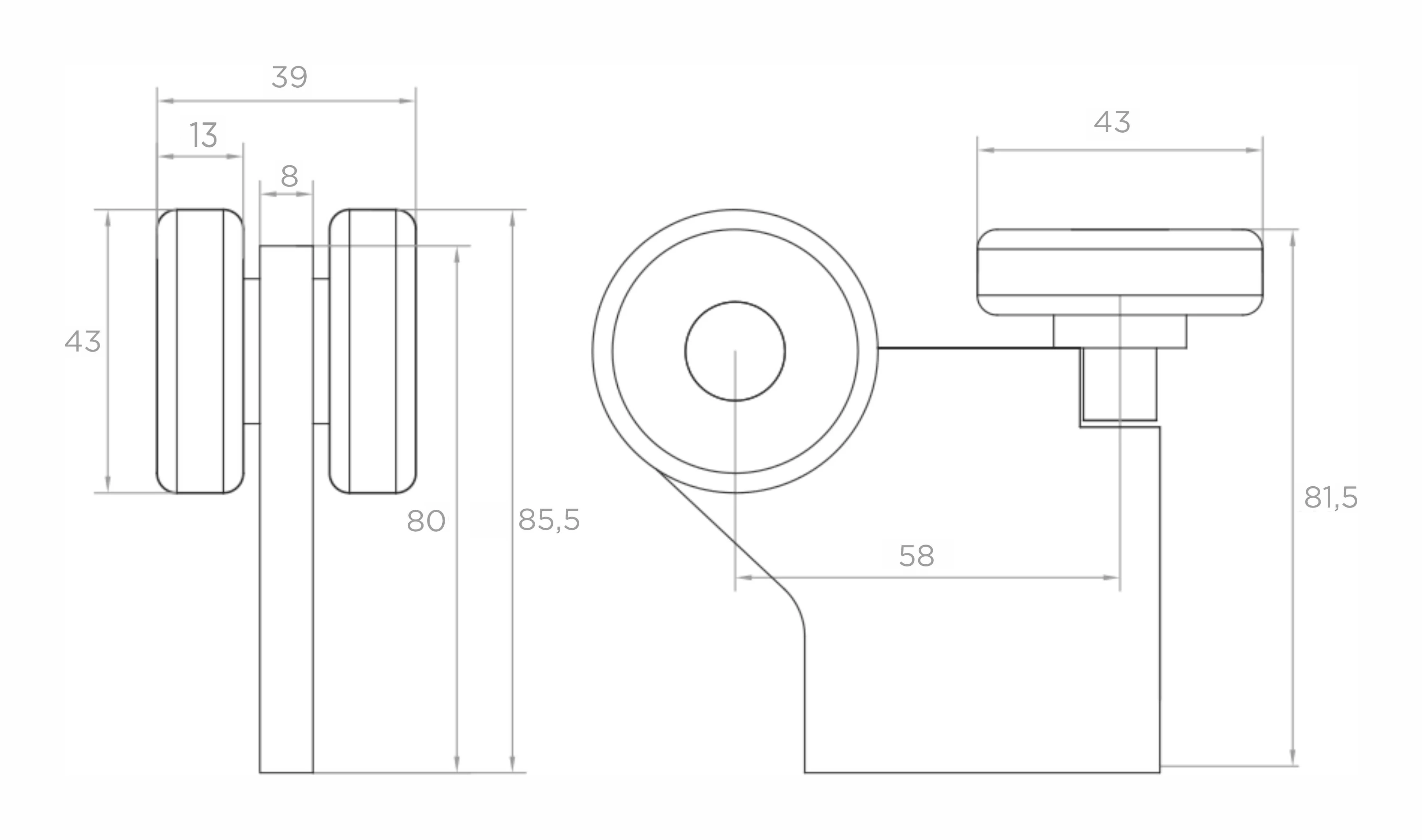

Rozměry

• Celková výška (k svislým kladkám): 85,5 mm
• Celková výška (k vodorovné kladce): 81,5 mm
• Výška nosného plechu: 80 mm
• Celková šířka (svislé kladky): 39 mm
• Průměr svislých kladek (ocelových): 43 mm
• Průměr vodorovné kladky (plastové): 43 mm
• Šířka jedné svislé kladky: 13 mm
• Tloušťka nosného plechu: 8 mm
• Rozteč os kladek (svislé–vodorovná): 58 mm

Technické parametry

• Typ: 3-kladkový vozík pro závěsné brány
• Kompatibilní profil: 50×50 mm
• Kladky: 2 ocelové + 1 plastová
• Materiál těla: pozinkovaná ocel
• Maximální nosnost: 150 kg
• Hmotnost: 0,62 kg
• Objem: 346,5 cm³
• EAN: 5901289679411

Díky kompaktním rozměrům a promyšlené geometrii lze vozík snadno osadit do vodícího profilu. Použití kuličkových ložisek v ocelových kladkách minimalizuje potřebu údržby a pozinkovaný povrch eliminuje nutnost dodatečné protikorozní ochrany. Jedná se o solidní komponent, na který se profesionální montážní týmy mohou spolehnout při každé realizaci.
