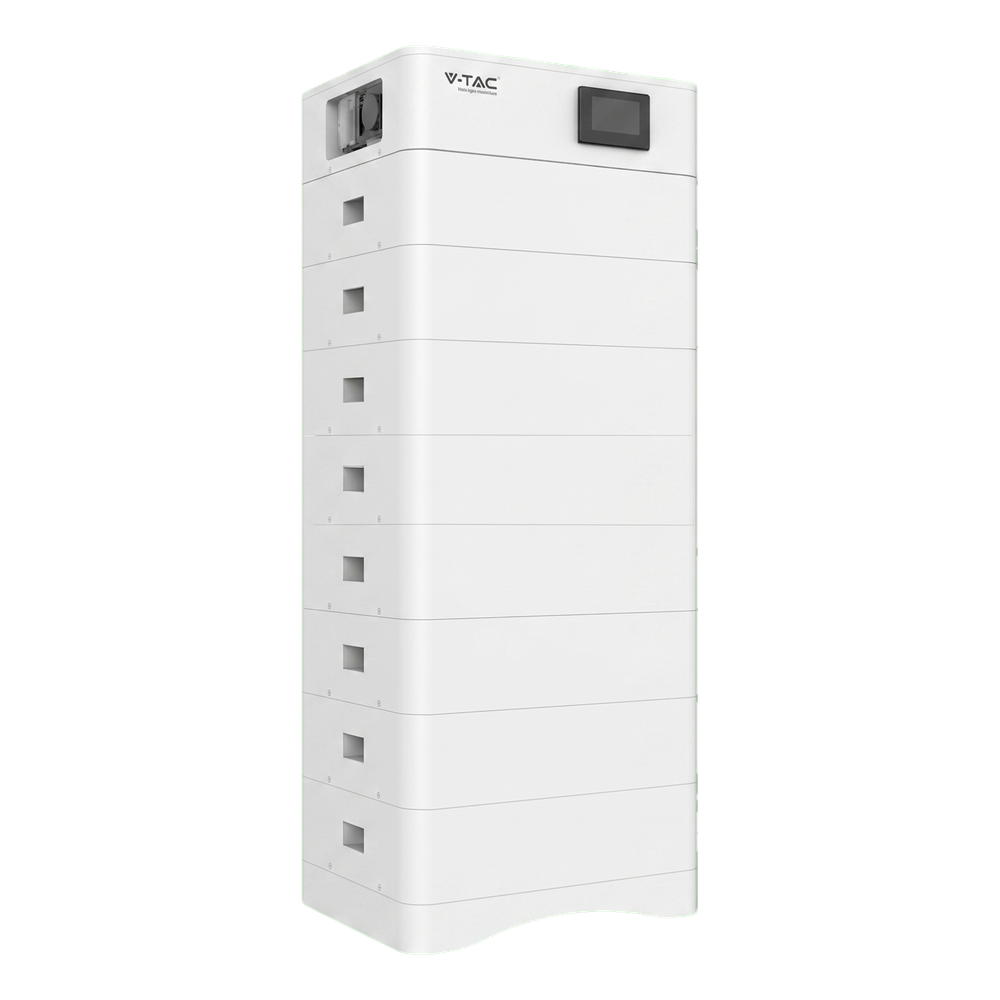

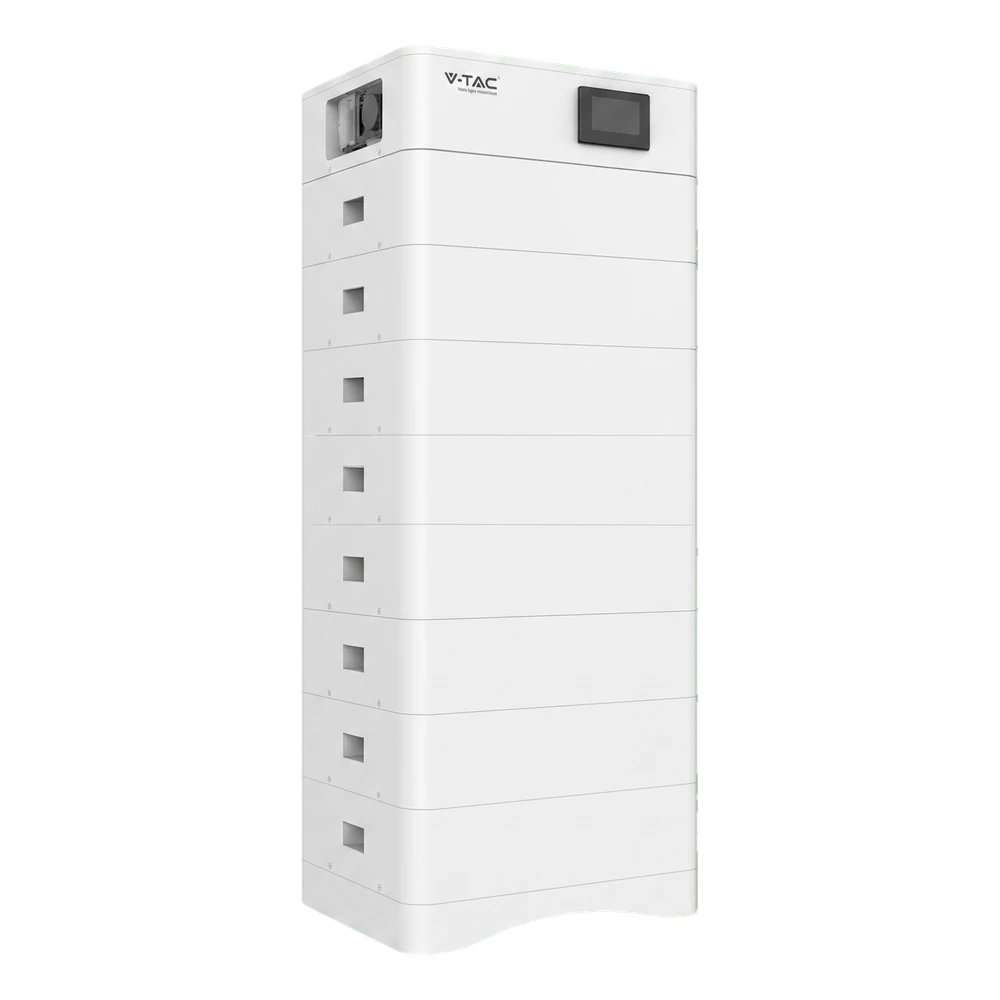

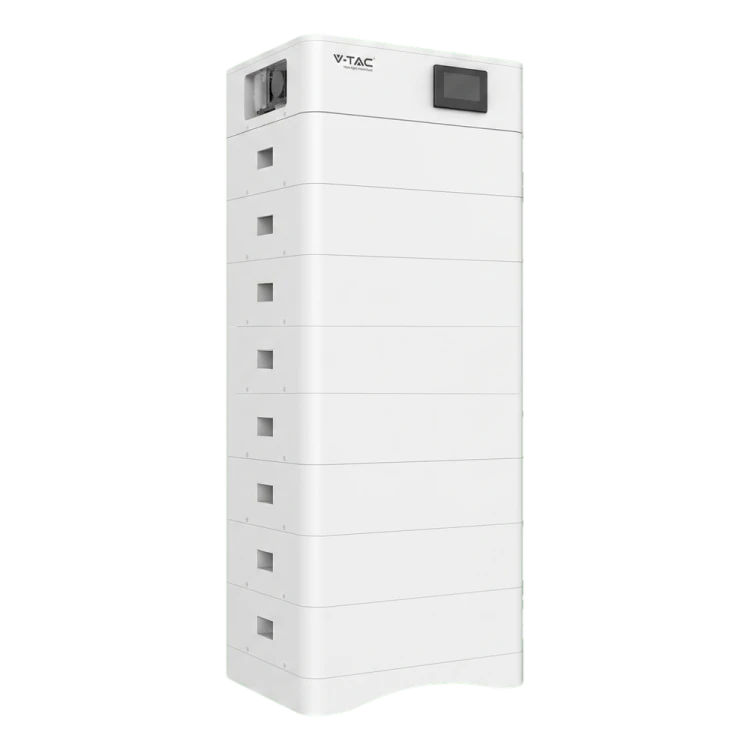

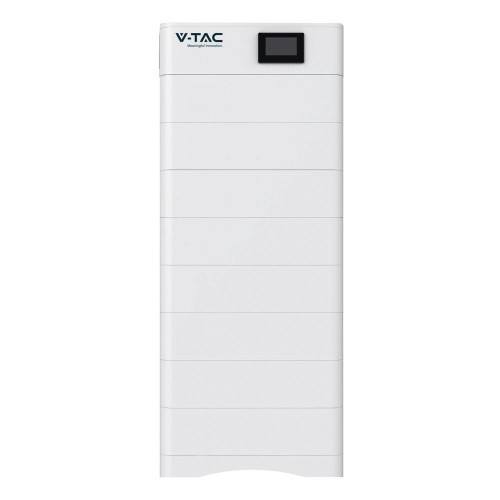

V-TAC OHS40K-100 – vysokonapěťové modulární úložiště energie LiFePO4 40,96 kWh
Zanechte zpětnou vazbu k produktu
Úložiště energie V-TAC OHS40K-100, modulární, vysokonapěťové, LiFePO4. 8 bateriových modulů, jmenovitá energie 40,96 kWh, využitelná kapacita 32,77 kWh. Jmenovité napětí 409,6 V DC, nabíjecí/vybíjecí proud 40 A/50 A. Životnost ≥6000 cyklů. BMS s komunikací CAN, certifikát CEI 0-21. Záruka
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: GPV-402-14
Popis
V-TAC OHS40K-100 – vysokonapěťové modulární úložiště energie LiFePO4 40,96 kWh

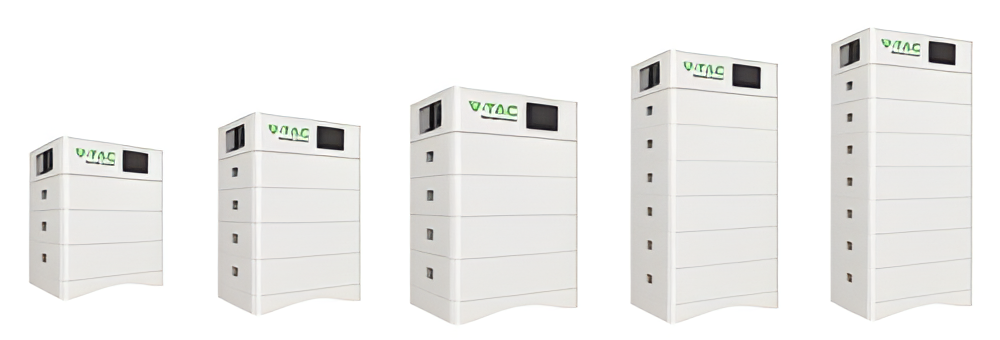

V-TAC OHS40K-100 je vysokonapěťové modulární úložiště energie navržené pro velké domácí, komerční a průmyslové instalace. Systém se skládá z bateriových modulů LiFePO4 (VT-OH-5K) skládaných na sebe na dedikovaném podstavci, zakončených řídicím modulem BMS — vše dodáváno jako kompletní sada s kabeláží, připravená k instalaci ihned po dodání. Vysoké provozní napětí systému zajišťuje efektivní spolupráci s moderními hybridními měniči a modulární konstrukce umožňuje kompaktní zástavbu i v omezeném prostoru. Integrovaný systém BMS s komunikací CAN monitoruje v reálném čase napětí, proud a teplotu každého článku a dbá na bezpečnost a dlouhou životnost celého systému. Vysoká třída krytí umožňuje montáž jak uvnitř budovy, tak venku, a certifikace CEI 0-21 potvrzuje soulad s evropskými požadavky na připojení.
Klíčové výhody a použití
- Modulární skládaná konstrukce — flexibilní konfigurace systému přizpůsobená požadavkům konkrétní instalace
- Odolná technologie LiFePO4 (LFP) zaručující dlouholetý bezúdržbový provoz bez nutnosti výměny článků
- Kompletní sada dodávaná s podstavcem, bateriovými moduly, řídicím modulem BMS a komunikační a napájecí kabeláží
- Vysoká třída krytí umožňující vnitřní i venkovní montáž bez dodatečných krytů
- Monitorování v reálném čase s inteligentním algoritmem SOC — plná kontrola nad stavem systému
Technická specifikace
| Systém úložiště | |
|---|---|
| Model | OHS40K-100 |
| Typ baterie | LiFePO4 (LFP) |
| Počet bateriových modulů | 8 |
| Jmenovitá energie systému | 40,96 kWh |
| Využitelná kapacita | 32,77 kWh |
| Jmenovité napětí systému | 409,6 V DC |
| Doporučený nabíjecí / vybíjecí proud | 40 A / 50 A |
| Životnost cyklů | ≥ 6 000 (25±2 °C, 0,5C/0,5C, EOL 70%) |
| Záruka | 10 let |
| Bateriový modul VT-OH-5K | |
| Jmenovitá energie modulu | 5,12 kWh |
| Využitelná kapacita modulu | 100 Ah |
| Jmenovité napětí modulu | 51,2 V DC |
| Rozměry modulu (š × h × v) | 590 × 420 × 194 mm |
| Hmotnost modulu | 45,6 kg |
| Řídicí modul BMS | |
| Provozní napětí BMS | 120–750 V DC |
| Jmenovitý / max. nabíjecí a vybíjecí proud | 40 A / 50 A |
| Komunikace | CAN |
| Rozměry BMS (š × h × v) | 590 × 420 × 165 mm |
| Hmotnost BMS | 16,1 kg |
| Provozní podmínky a montáž | |
| Provozní teplota — nabíjení | 0 ~ +45 °C |
| Provozní teplota — vybíjení | -10 ~ +55 °C |
| Skladovací teplota | 0 ~ +35 °C |
| Maximální nadmořská výška instalace | ≤ 2 000 m |
| Třída krytí | IP65 |
| Způsob instalace | stojící |
| Shoda s normou | CEI 0-21 |
| Obecné údaje | |
| Rozměry systému (š × h × v) | 590 × 420 × 1 453 mm |
| Hmotnost systému | 389,4 kg |
| Rozměry podstavce (š × h × v) | 590 × 420 × 80 mm |
| Hmotnost podstavce | 8,5 kg |
| Monitorované parametry | napětí systému, proud, napětí článku, teplota článku, teplota modulu |
| Algoritmus SOC | inteligentní algoritmus |
| Obsah sady | 1× podstavec, 8× bateriový modul VT-OH-5K, 1× řídicí modul BMS, komunikační kabel 2 m, napájecí kabel 25 mm² / 2 m |
| EAN | 3800170224339 |
Soubory ke stažení
INSTRUCTION MANUAL 1200XX-scalable-all-models.pdf
873.80 kB
NÁVOD K OBSLUZE 1200XX-škálovatelné-všechny-modely
