Úhlový hák s metrickým závitem pozinkovaný M12×215 mm

Závitová tyč s koncem ohnutým do pravého úhlu – k zašroubování do metrického závitu a podepření nebo zavěšení prvků; ocel pevnostní třídy 5.8, galvanický zinek

Otevřít rozměrový výkres v plné velikosti

O produktu

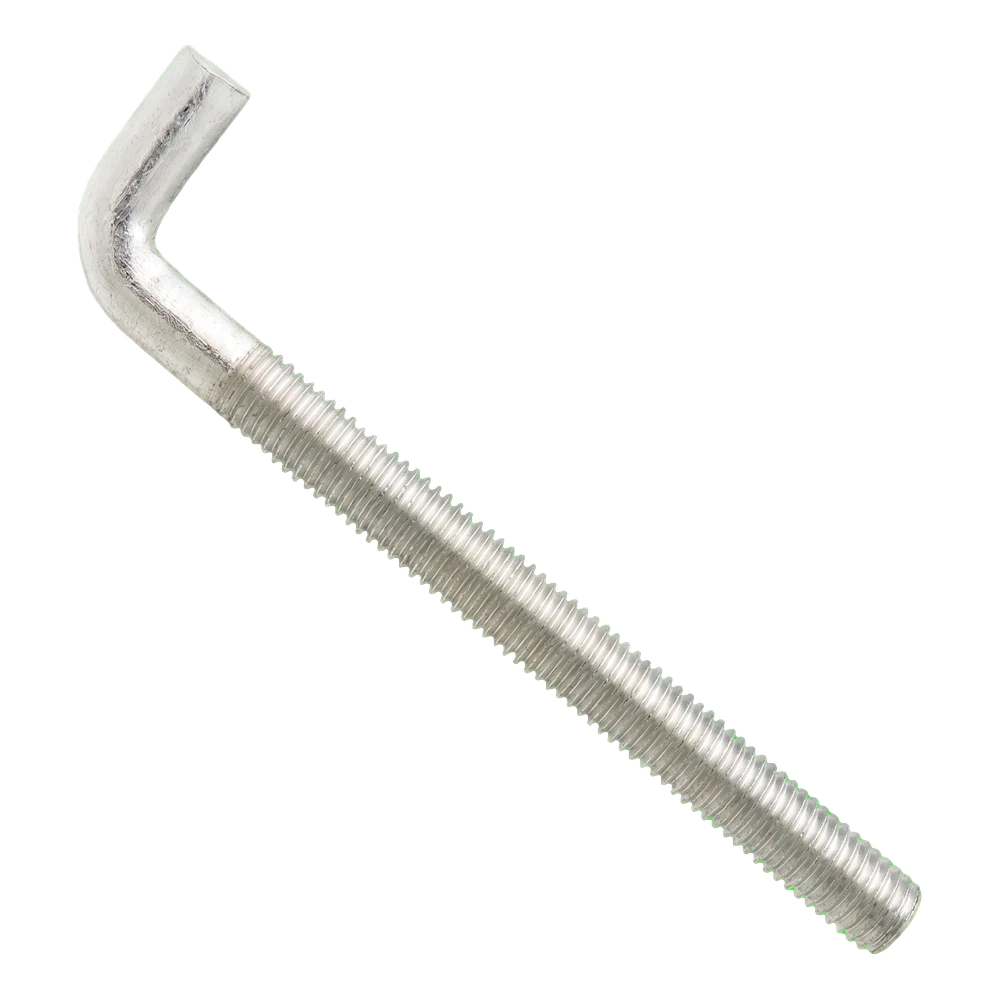

Úhlový hák s metrickým závitem je závitová tyč s koncem ohnutým do pravého úhlu. Slouží k zašroubování do prvku s vnitřním závitem a k podepření nebo zavěšení prvků, například trubek, lišt a držáků.

Závit háku má velikost M12 — stejný vnitřní závit musí mít pouzdro kotvy, matice nebo závitový otvor. Celková délka H činí 215 mm a měří se od konce závitu po nejvzdálenější bod ohnuté části. Délka závitu L1 je 185 mm a délka ohnutého ramene A je 40 mm. Jedná se o jmenovité hodnoty podle tabulky výrobce. Hák zašroubujte do hloubky požadované pro protikus a závit vyčnívající za tento prvek zajistěte kontramaticí. Po montáži nastavte zakončení ve směru působení zatížení; hák v místě ohybu nezatěžujte ze strany.

Materiál: ocel, pevnostní třída: 5.8 (podle údajů výrobce), povrchová úprava: galvanické zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Výrobce neuvádí nosnost háku. Dovolené zatížení závisí na podkladu a způsobu upevnění — určuje je projekt nebo výrobce kotvy. Hák nepoužívejte ke zvedání břemen ani k jištění osob.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Zvolte protikus se závitem odpovídajícím M12 – kotvu, matici nebo pouzdro s vnitřním závitem.
• ✓Hák zašroubujte do hloubky požadované pro protikus (dostupný závit: L1 = 185 mm); závit vyčnívající za tento prvek zajistěte kontramaticí.
• ✓Po montáži nastavte zakončení ve směru působení zatížení; hák v místě ohybu nezatěžujte ze strany.
