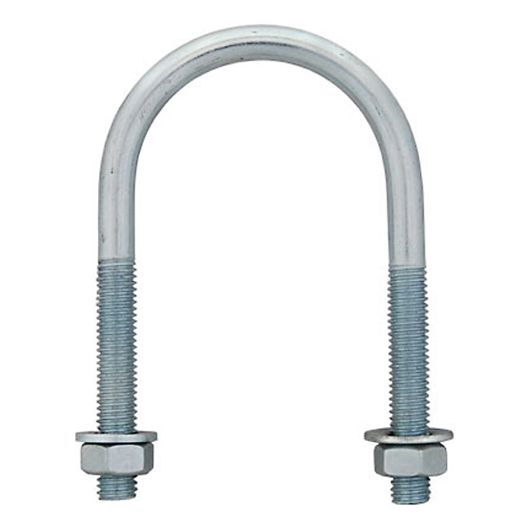

U-šroub (objímka na trubky) pozinkovaný M8 × 77 mm, pro trubku 2 1/2"

Oblouková objímka z tyče se závitem na obou koncích – k upevnění trubek a kruhových tyčí; pozinkované provedení

Otevřít rozměrový výkres v plné velikosti

O produktu

Třmen je oblouková objímka vyrobená z tyče se závitem na obou koncích. Slouží k upevnění trubek, stožárů a kruhových tyčí k nosníkům, sloupům a konstrukcím.

V označení výrobce M8 × 77 mm udává symbol M8 závit a 77 mm je vnitřní rozteč ramen A. Výrobek je určen pro trubku 2 1/2" – třmen zvolte podle vnějšího průměru upevňované trubky. Hodnoty jsou jmenovité a odpovídají rozměrovému označení výrobce; délka ramen a závitu na výkresu je pouze orientační. Při montáži protáhněte ramena otvory v podkladu nebo v příložce třmenu stejné velikosti. Matice M8 utahujte střídavě na obou stranách, dokud objímka rovnoměrně nedosedne na trubku.

Povlak (zinkování) chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Únosnost upevnění závisí na podkladu, trubce a síle utažení – stanovuje ji projekt.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Třmen zvolte podle vnějšího průměru trubky – vnitřní rozteč ramen je A = 77 mm.
• ✓Protáhněte ramena otvory v podkladu nebo v příložce třmenu stejné velikosti.
• ✓Matice M8 utahujte střídavě na obou stranách, dokud objímka rovnoměrně nedosedne na trubku.
