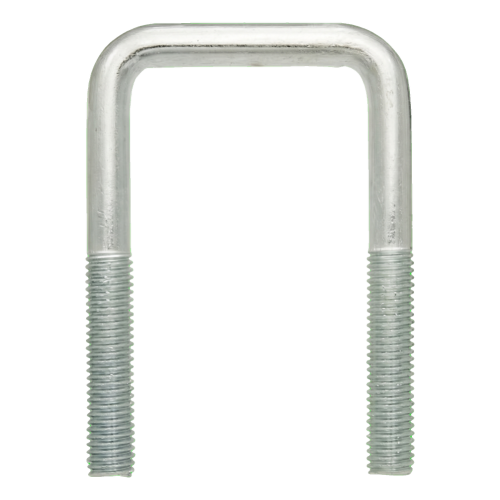

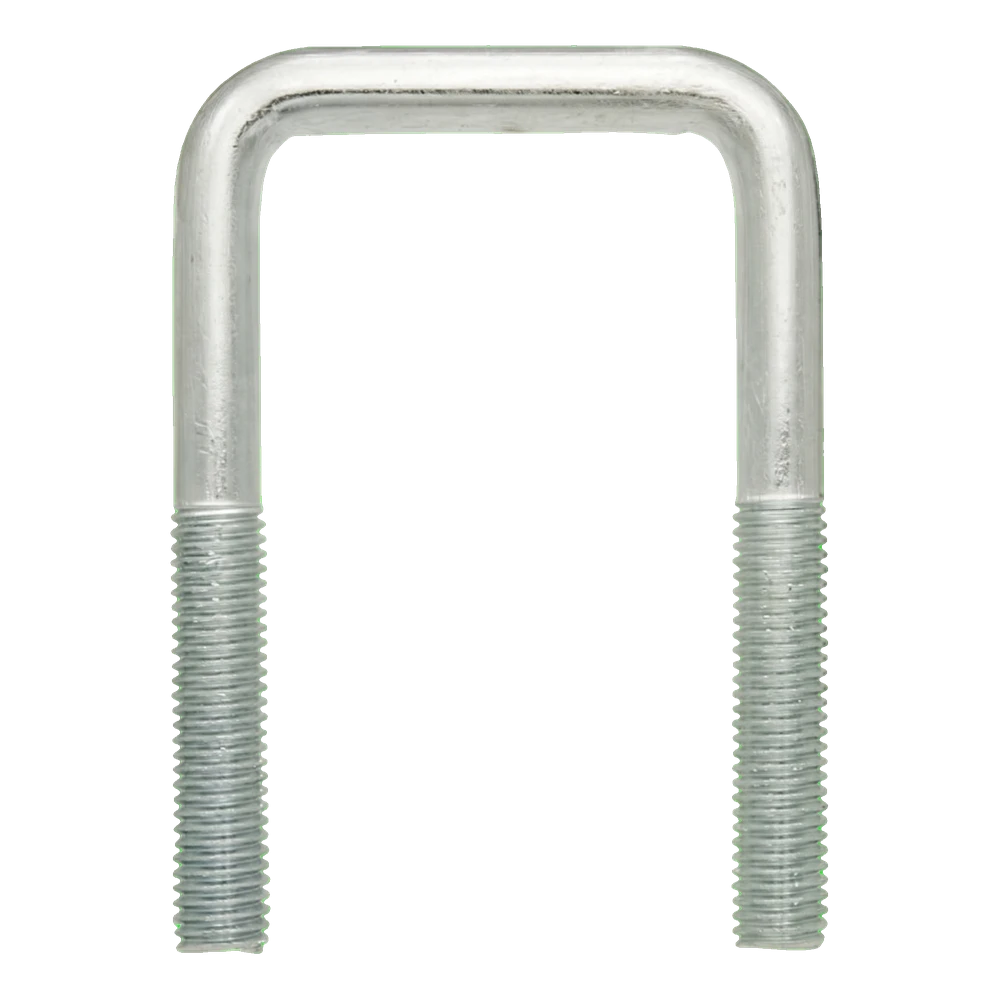

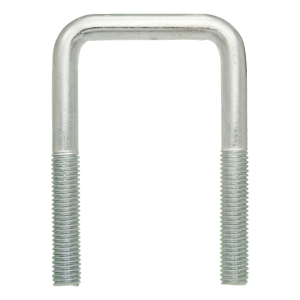

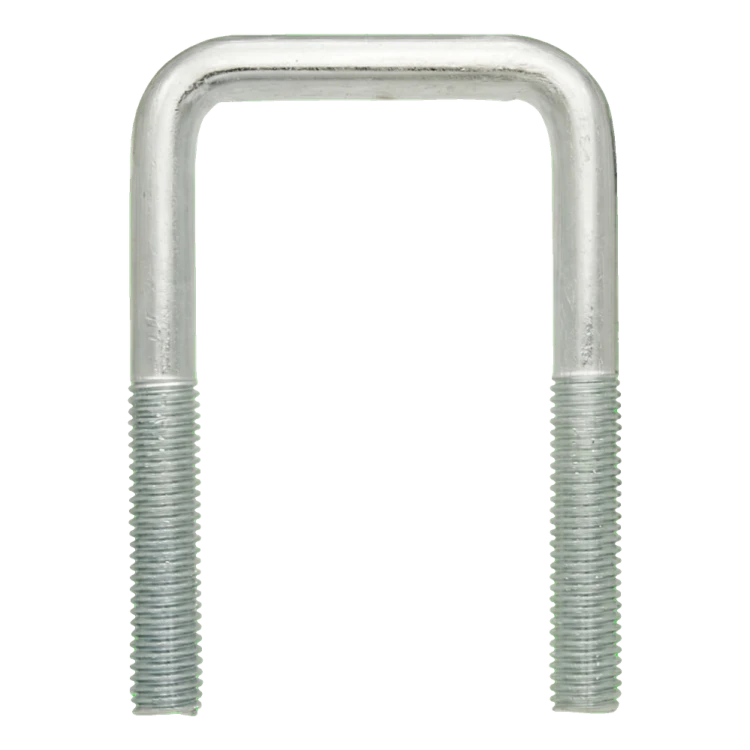

Třmen trubkový hranatý (typ C) pozinkovaný M6 × 28 × 55 mm, na trubku 3/4"

Objímka typu C obdélníkového tvaru, z tyče se závitem na obou koncích – k upevnění trubek a profilů; pozinkované provedení

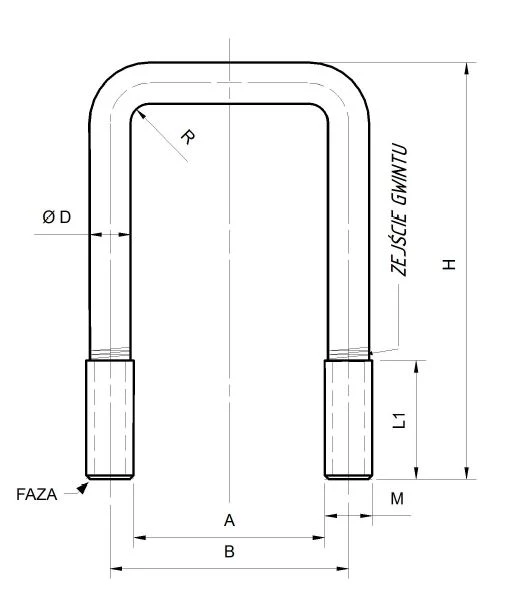

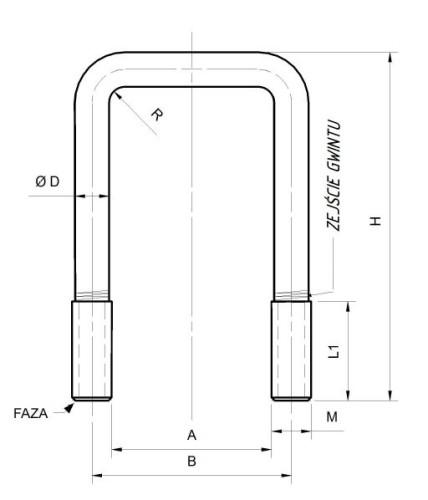

Otevřít rozměrový výkres v plné velikosti

O produktu

Třmen trubkový hranatý typu C je objímka obdélníkového tvaru, vyrobená z tyče se závitem na obou koncích. Slouží k upevnění trubek a profilů, ale také stožárů a kruhových tyčí k nosníkům, sloupům a konstrukcím.

Tento model je určen pro trubku o velikosti 3/4", při výběru však zkontrolujte její vnější průměr. Vnitřní rozteč ramen A činí 28 mm. Výška H činí 55 mm a závit je M6. Jedná se o jmenovité hodnoty podle rozměrového označení výrobce. Při montáži protáhněte ramena otvory v podkladu nebo v podložce pod třmen stejné velikosti. Matice M6 utahujte střídavě na obou stranách, dokud objímka rovnoměrně nedosedne na trubku.

Povlak: zinkování. Chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Únosnost upevnění závisí na podkladu, trubce a síle utažení – stanovuje ji projekt.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Vyberte třmen podle vnějšího průměru trubky – vnitřní rozteč ramen je A = 28 mm.
• ✓Protáhněte ramena otvory v podkladu nebo v podložce pod třmen stejné velikosti.
• ✓Matice M6 utahujte střídavě na obou stranách, dokud objímka rovnoměrně nedosedne na trubku.
