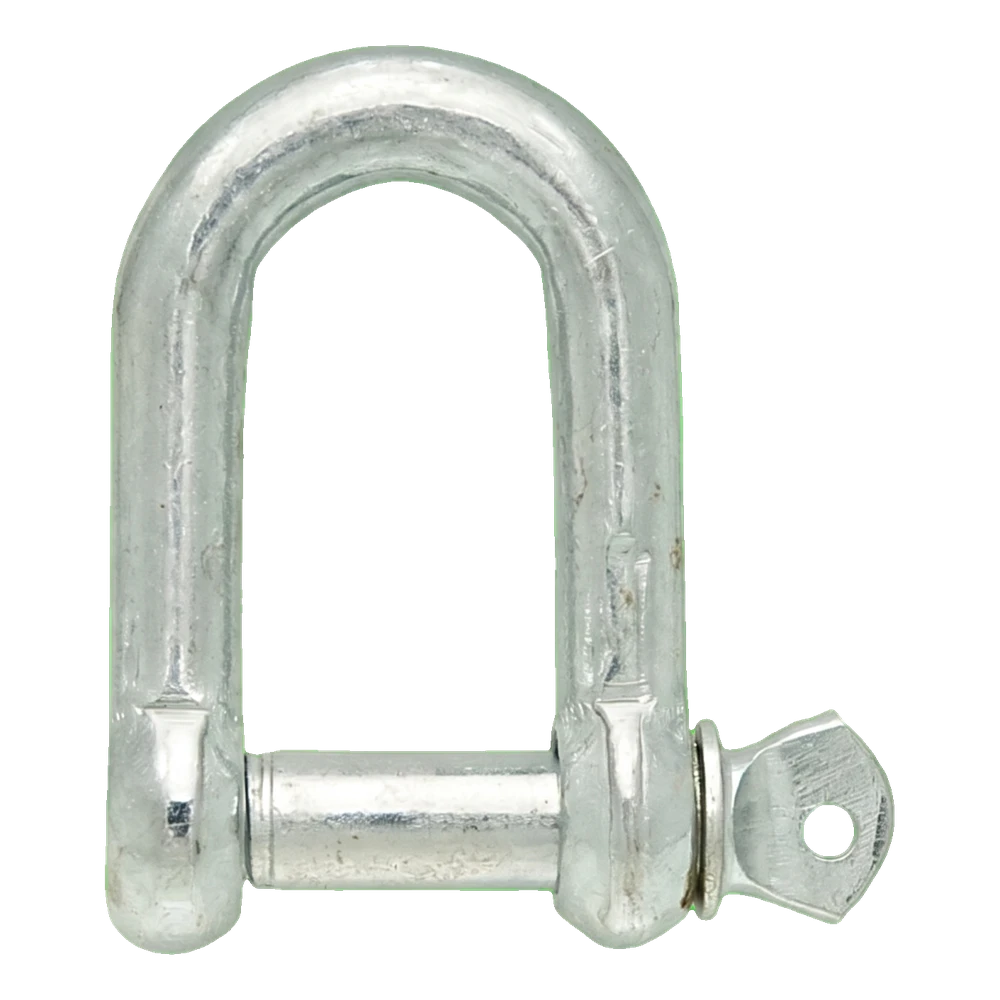

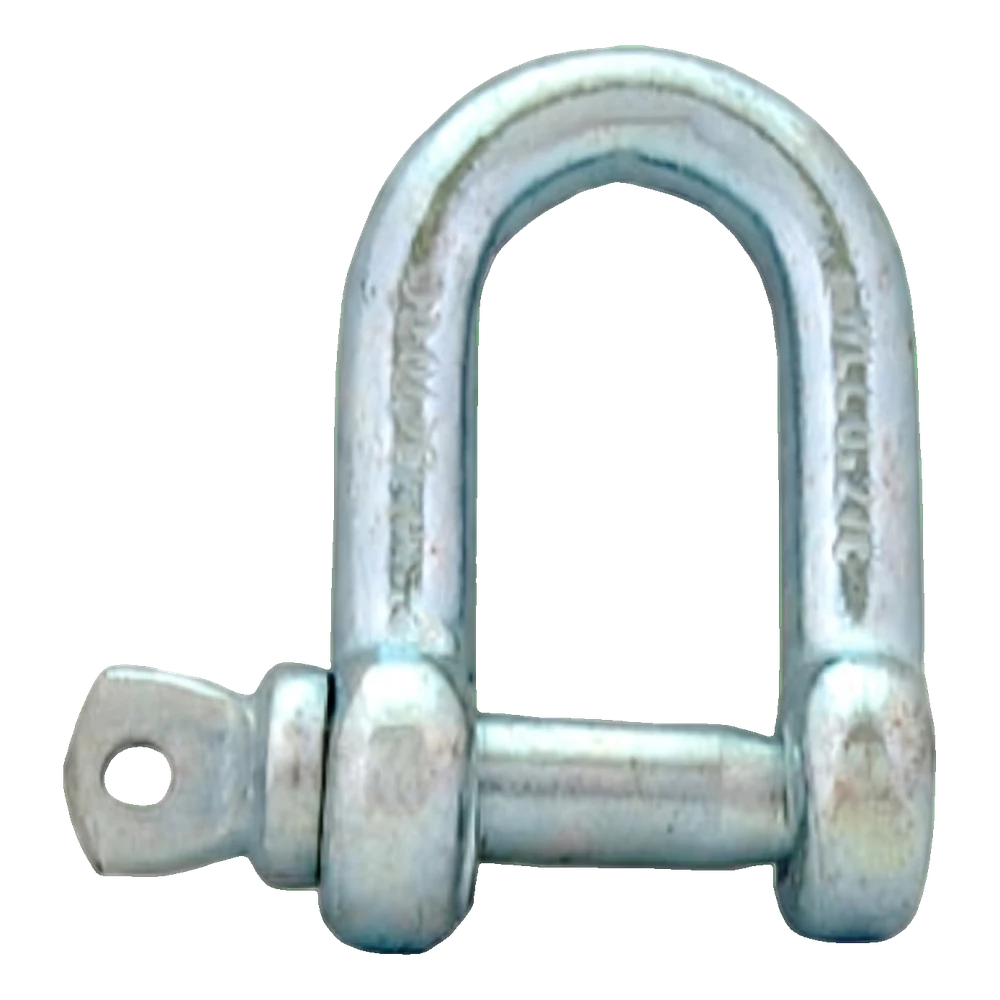

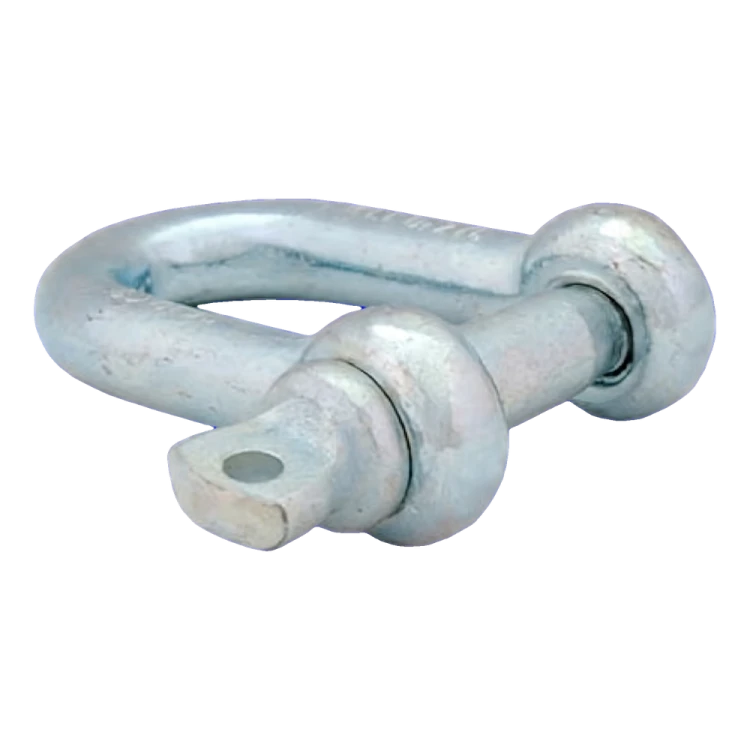

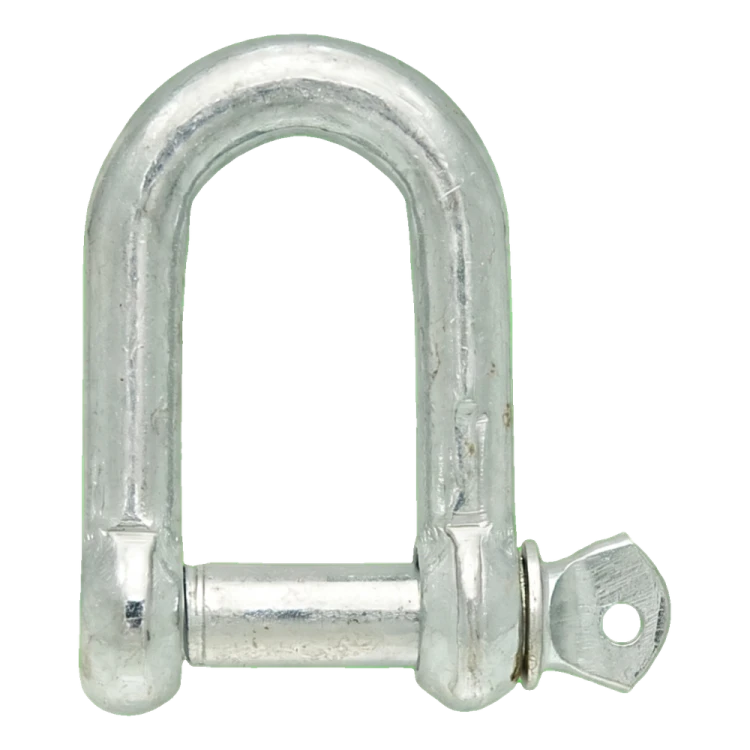

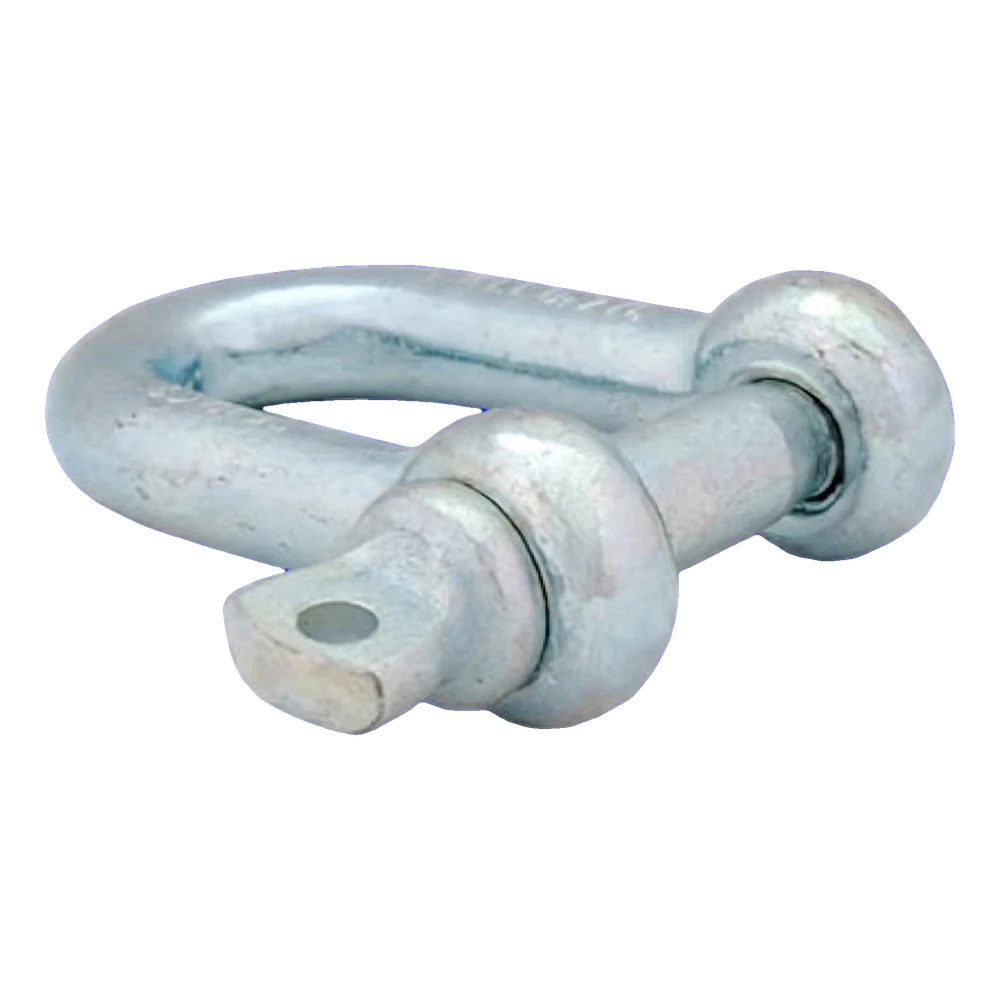

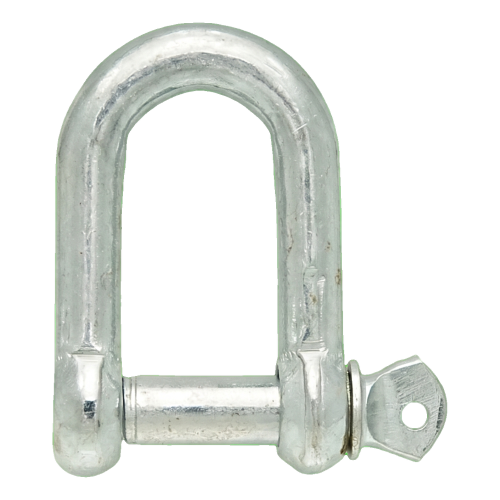

Třmen rovný pozinkovaný 22 mm – závitový čep M22

Třmen rovný (podlouhlý) se šroubovacím čepem pro spojování lan, řetězů a vázacích prostředků; pozinkovaná ocel

Otevřít rozměrový výkres v plné velikosti

O produktu

Třmen rovný (podlouhlý) se šroubovacím čepem slouží ke spojování lan, řetězů, vázacích prostředků, lanek s očnicí a úchytů. Zajišťuje rozebíratelné spojení.

Průměr čepu d je 22 mm a jeho závit je M22. Rozměr B označuje vnitřní šířku a H vnitřní výšku třmenu. Světlost třmenu je tedy 44 × 85 mm; zkontrolujte, zda se do ní spojované prvky vejdou. Jde o jmenovité hodnoty podle katalogového listu výrobce. Zvolte třmen podle zatížení – nepřekračujte pracovní zatížení 1500 kg. Čep zašroubujte až na doraz a při trvalém spojení jej zajistěte proti vyšroubování, například drátem provlečeným očkem v hlavě čepu.

Materiál: ocel C10–C15. Povrchová úprava: zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek prostředí. Pracovní zatížení platí pro zatížení ve směru osy třmenu; boční zatížení snižuje nosnost. Mez pevnosti 4500 kg uvedená v katalogovém listu výrobce není pracovním zatížením. Třmen není určen ke zvedání břemen nad osobami ani k jištění osob.

Rozměry podle katalogového listu

Materiál a pevnost

Prodejní jednotka

Výběr a montáž

• ✓Zvolte třmen podle zatížení – nepřekračujte pracovní zatížení 1500 kg.
• ✓Zkontrolujte, zda se spojované prvky vejdou do světlosti třmenu B × H = 44 × 85 mm.
• ✓Čep zašroubujte až na doraz; při trvalém spojení jej zajistěte proti vyšroubování (např. drátem provlečeným očkem v hlavě čepu).
