Třmen omega pozinkovaný 12 t – svorník Ø35 mm, EN 13889

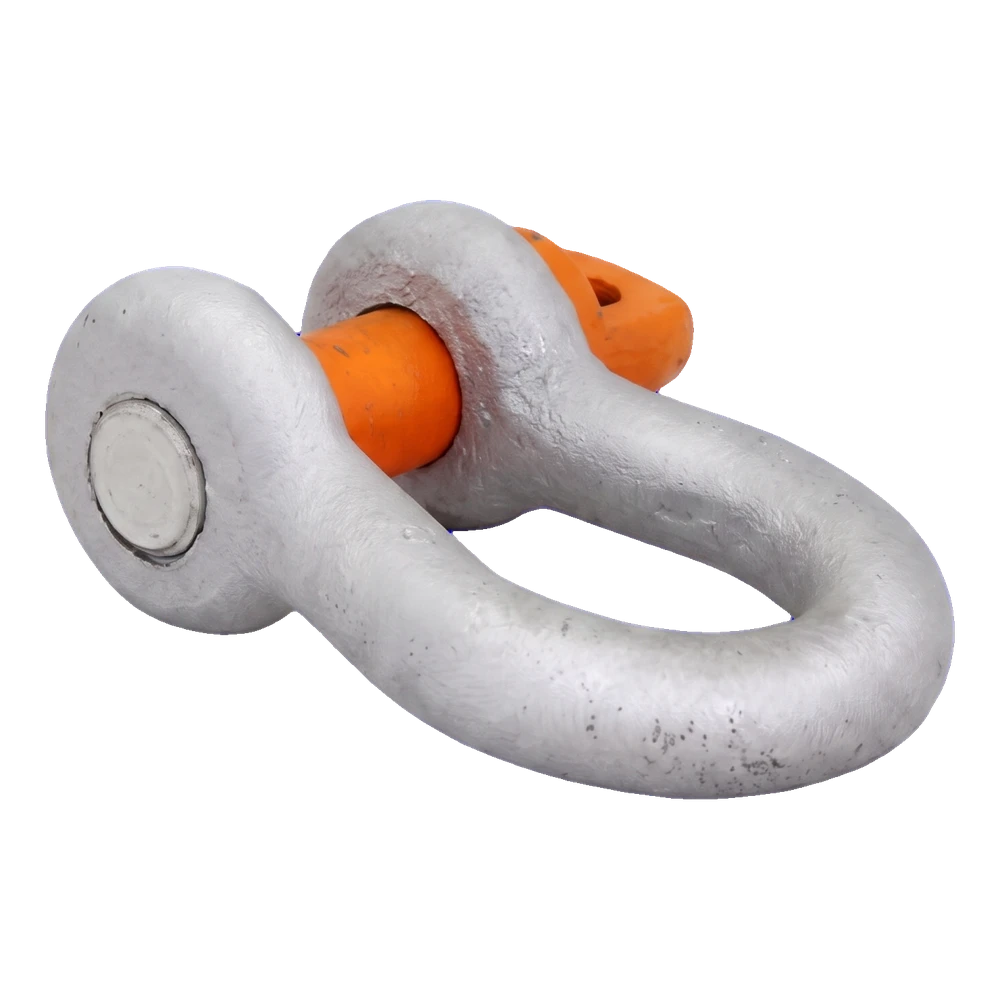

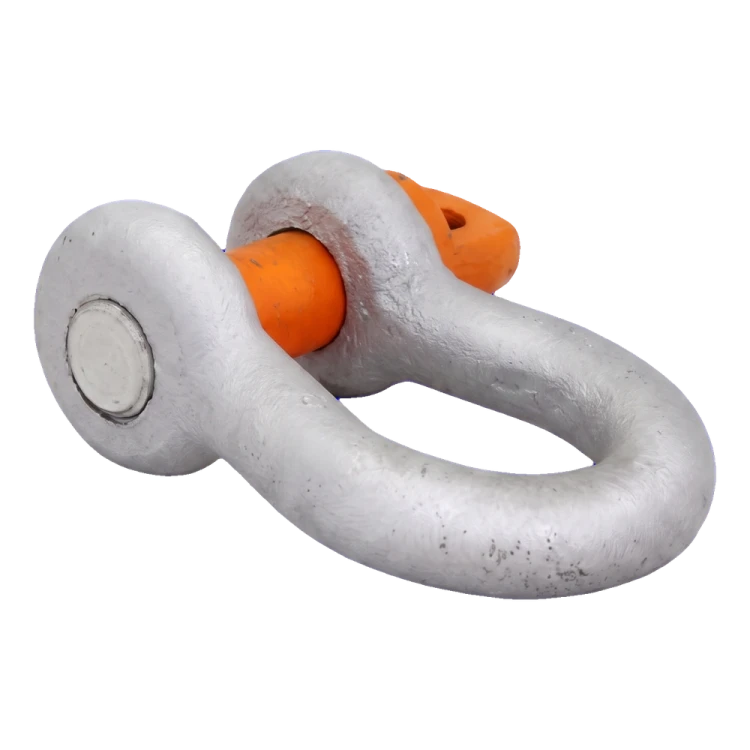

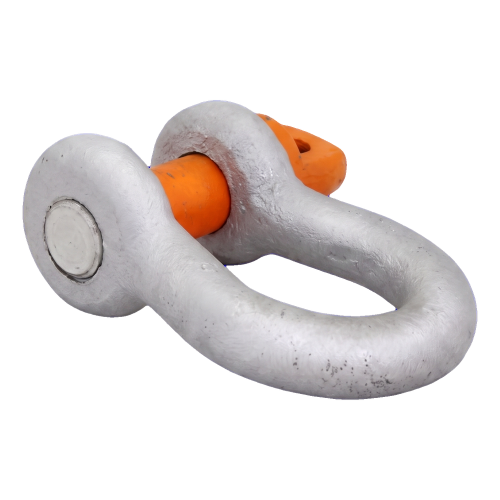

Kovaný třmen se zaobleným obloukem (omega) a šroubovacím čepem – ke spojování vázacích prostředků, lan a řetězů; pozinkované tělo

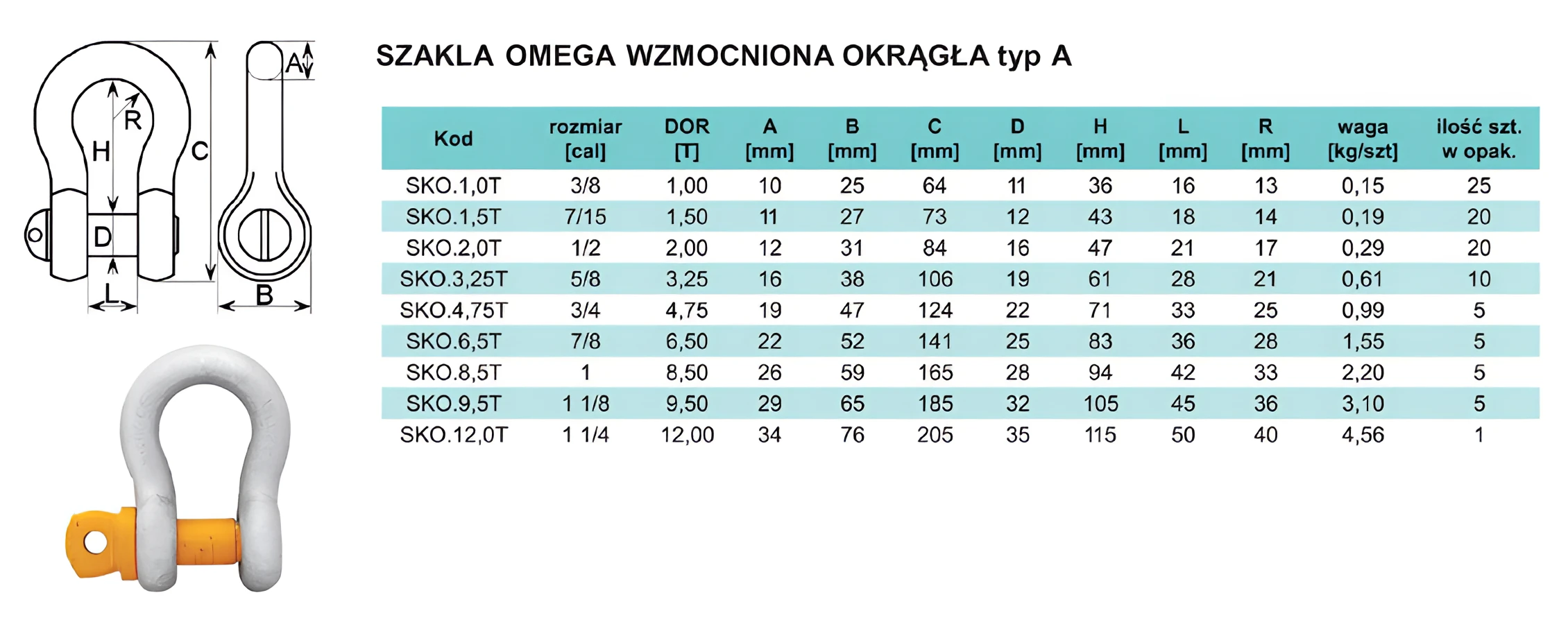

Otevřít rozměrový výkres v plné velikosti

O produktu

Kovaný třmen omega slouží ke spojování vázacích prostředků, lan a řetězů. Má zaoblený oblouk a šroubovací čep. Do oblouku se vejde několik prvků najednou.

Velikost v palcích je 1 1/4". Průměr tyče oblouku je 34 mm a průměr čepu 35 mm. Vnitřní rozměry jsou: vnitřní rozteč 50 mm, vnitřní výška 115 mm a vnitřní poloměr oblouku 40 mm. Výška oka je 76 mm a celková výška 205 mm. Jde o jmenovité hodnoty podle rozměrové tabulky dodavatele. Nepřekračujte pracovní zatížení 12 t – platí pro zatížení ve směru osy třmenu. Při použití několika vázacích prostředků v oblouku zohledněte úhel rozevření. Čep zašroubujte až na doraz a u trvalého spojení jej zajistěte proti vyšroubování, např. drátem provlečeným očkem v hlavě čepu.

Materiál: zápustkově kovaná legovaná ocel, kalená a popouštěná. Povrchová úprava: pozinkované těleso, lakovaný čep. Zinkový povlak chrání ocel před korozí v běžných podmínkách; při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Zatížení při přetržení 48 t není pracovním zatížením; součinitel bezpečnosti je 4:1. Norma: EN 13889 (zatížení, součinitel a norma podle údajů dodavatele). Před každým použitím zkontrolujte třmen a čep – nepoužívejte deformované či prasklé díly ani díly s poškozeným závitem. Ke zvedání břemen používejte v souladu s předpisy a dokumentací příslušenství.

Rozměry podle tabulky

Materiál a pevnost

Prodejní jednotka

Výběr a montáž

• ✓Zvolte třmen podle zatížení – nepřekračujte pracovní zatížení 12 t.
• ✓Při použití několika vázacích prostředků v oblouku zohledněte úhel rozevření – pracovní zatížení platí pro zatížení ve směru osy třmenu.
• ✓Čep zašroubujte až na doraz; při trvalém spojení jej zajistěte proti vyšroubování (např. drátem provlečeným očkem v hlavě čepu).
