Systém skleněných přístřešků M12. 3-dílný, pro táhlo fi 12mm, sklo 8-17,52mm (aisi304, univerzální, satén)

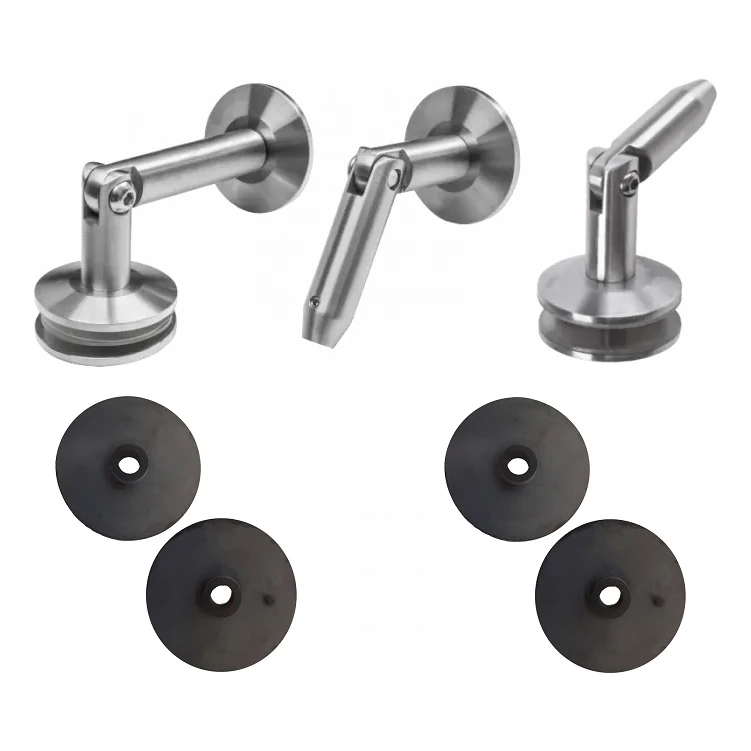

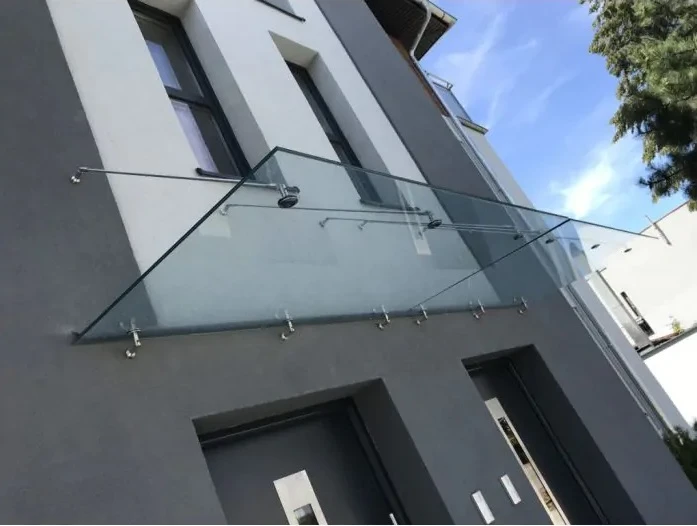

Sada se skládá ze tří přesně vyrobených spojovacích prvků, které tvoří kompletní systém uchycení skleněné stříšky s táhlem. Sklo nepřiléhá přímo k držákům — přítlačné gumičky přiložené v sadě chrání tabule a zároveň stabilizují sklo ve správné poloze. Univerzální konstrukce umožňuje montáž na různé typy budov a v případě silnější vrstvy izolace na fasádě lze použít dodatečnou montážní destičku, což systém činí mimořádně flexibilním.

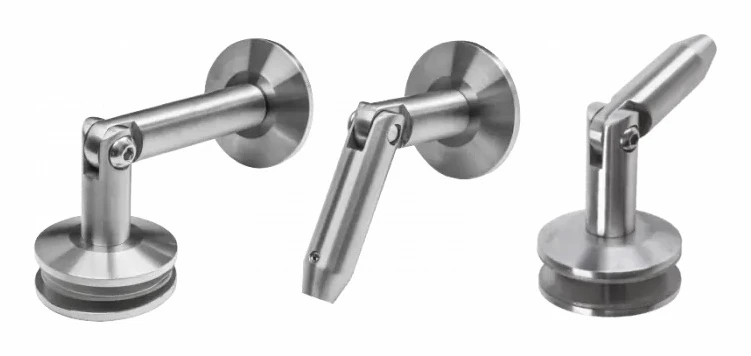

• Spojovací prvek stěna–sklo s kompletní sadou přítlačných gumiček
• Spojovací prvek sklo–táhlo M12 s kompletní sadou přítlačných gumiček
• Spojovací prvek táhlo M12–stěna

Sada neobsahuje: skleněné tabule, táhla ani jiné výše neuvedené prvky. Táhlo se závitem M12 (tyč z nerezové oceli) je nutné zvolit samostatně — dostupné délky jsou 1 m, 1,2 m a 1,5 m. Táhlo se kotví do fasády a následně se napíná do optimální polohy skleněné stříšky, čímž je zajištěna její stabilita.

Technická specifikace

• Materiál: nerezová ocel AISI 304
• Povrchová úprava: satén
• Závit táhla: M12
• Závit upevňovacích šroubů ke stěně a sklu: M10
• Tloušťka skla: 8–17,52 mm
• Délka (L): 130 mm
• Hmotnost sady: 1,6 kg
• Průměr otvorů ve skle: Ø18 mm
• Úhel montáže táhla: 95°
• EAN: 5901289674263

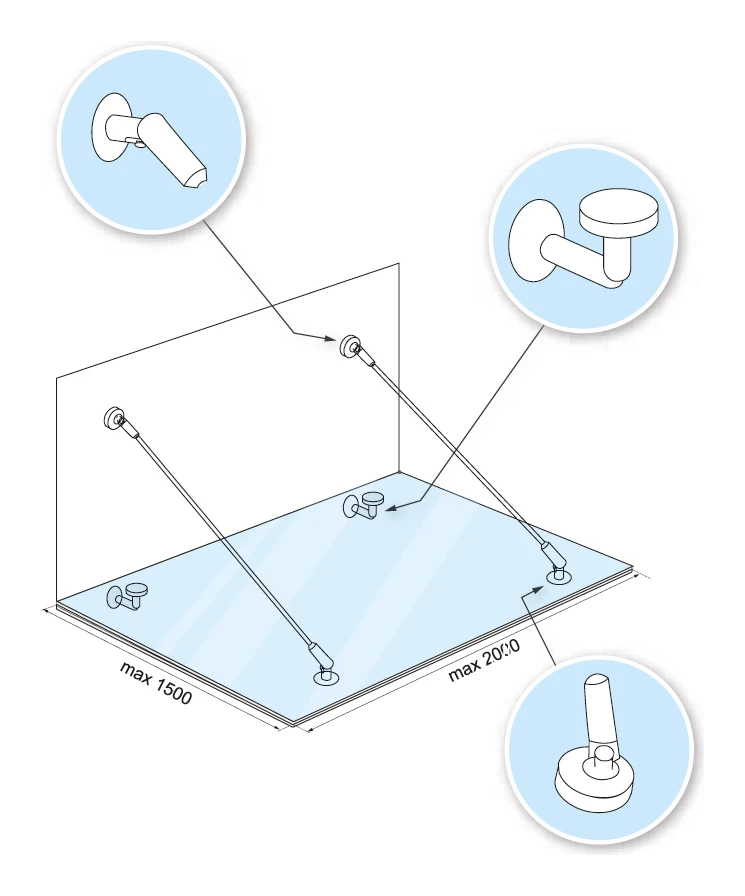

Rozměrování a schéma montáže

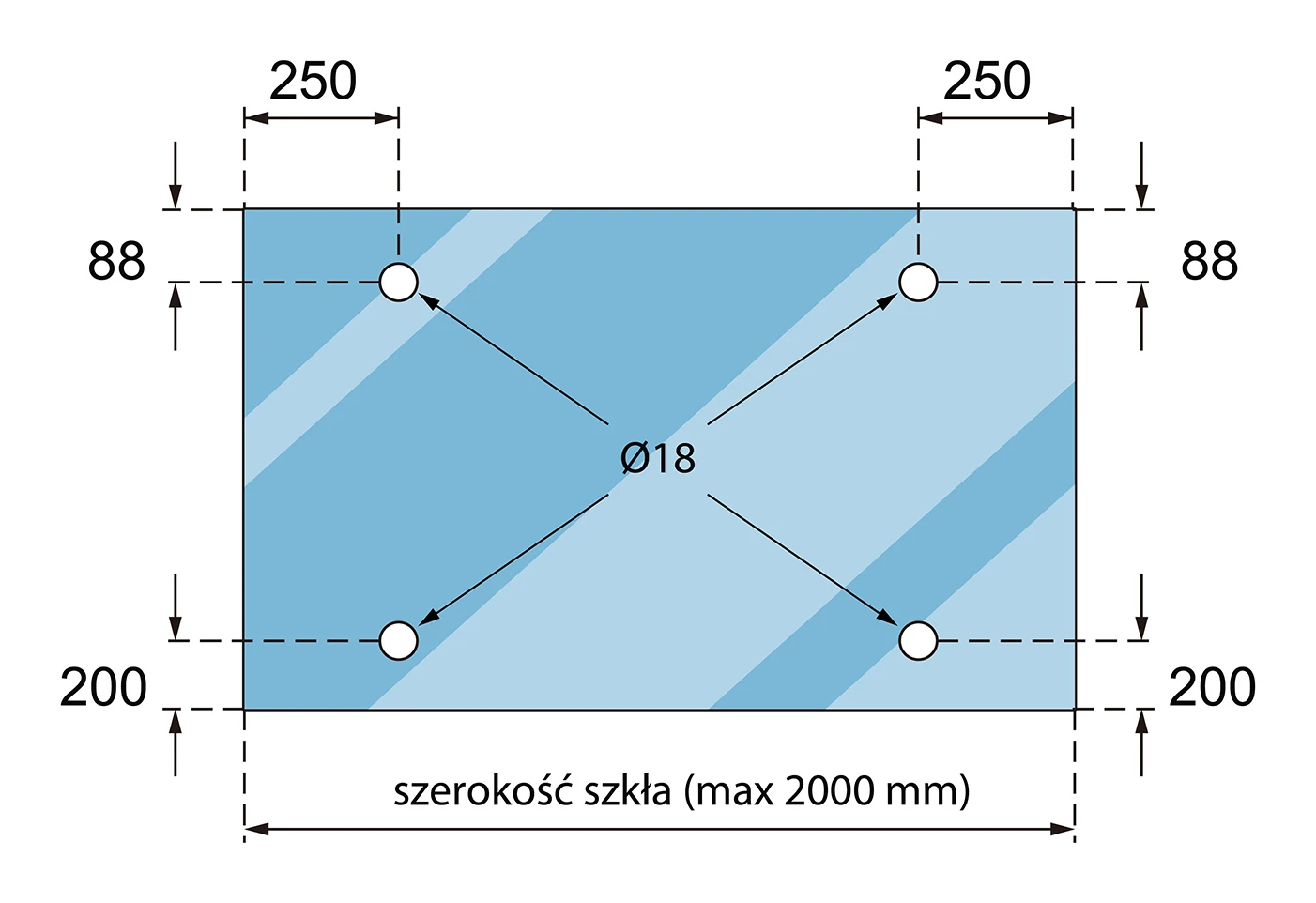

Správné rozmístění otvorů ve skleněné tabuli je klíčové pro stabilitu a bezpečnost konstrukce. Níže uvedená schémata zobrazují doporučené rozmístění kotevních bodů a maximální přípustné rozměry skla.

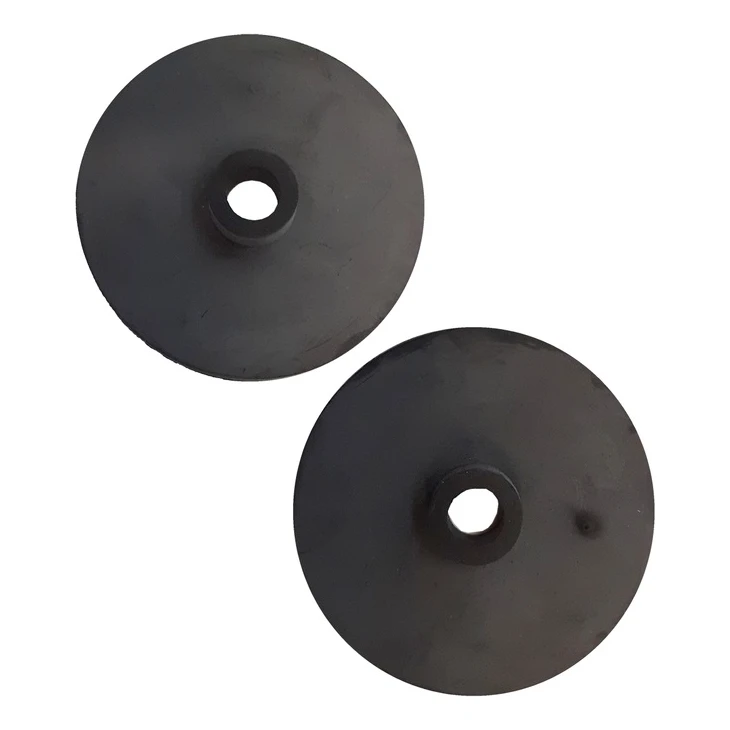

Přítlačné gumičky chrání skleněné tabule před přímým kontaktem s kovovými prvky spojovacích dílů, eliminují riziko prasknutí a zajišťují stabilní držení skla. Kompletní sada gumiček je přiložena ke každému spojovacímu prvku přicházejícímu do styku se sklem.

Vzhledem k vysoké náročnosti montáže skleněných přístřešků se doporučuje svěřit instalační práce kvalifikované montážní firmě s zkušenostmi v práci s tvrzeným sklem a systémy táhel.
