Svislý držák skla 12-17,52 mm spigot fi 48 mm H=182 mm AISI 304 satén

Přejít na zpětnou vazbu k produktu

Svislý držák spigot s kulatou základnou ø48 mm z nerezové oceli AISI 304 v provedení satén, pro sklo 12–17,52 mm, H=182 mm, montáž šrouby M8.

Přejít na úplný popis
s DPH bez DPH
Cena 626,56 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] uchwyty-do-szkla-podlogowe-spigot #126

  • Materiál AISI 304
  • Povrchová úprava Satén
  • Montážní systém 48,3 mm
  • Tloušťka skla [mm] 12-17,52

Popis

Držák skla spigot kulatý ø48 mm nerezová ocel AISI 304 satén

Svislý držák skla typu spigot s kulatou základnou — spolehlivý prvek pro uchycení zábradlí a skleněných panelů. Vyroben z nerezové oceli AISI 304 v saténovém provedení, zajišťuje trvanlivost a odolnost proti korozi jak uvnitř, tak vně budov. Držák se montuje přímo na podklad pomocí šroubů a zajišťuje stabilitu a bezpečnost celé skleněné konstrukce.

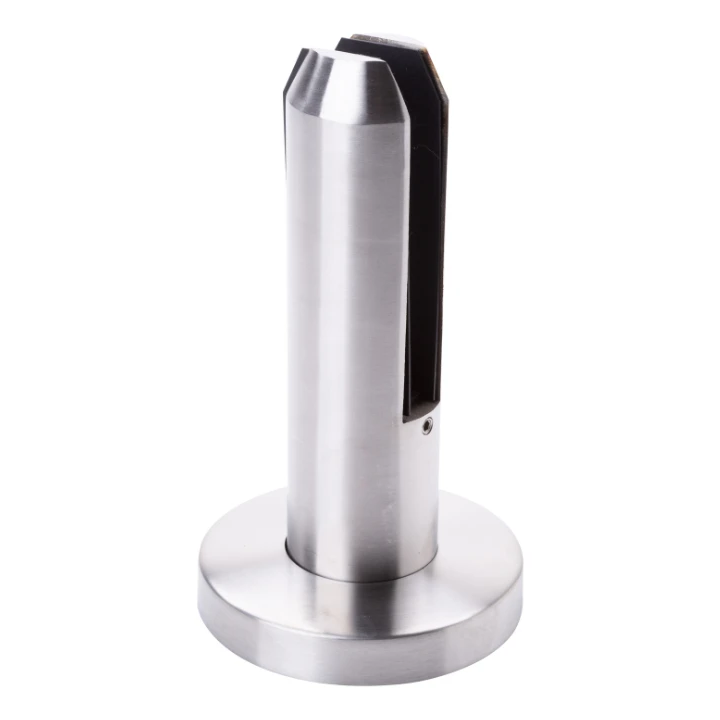

Kulatý držák skla spigot z nerezové oceli s krycím límcem – celkový pohled
Kulatý držák skla spigot z nerezové oceli s krycím límcem – celkový pohled

Klíčové vlastnosti produktu

  • Materiál: nerezová ocel AISI 304 — vysoká odolnost proti korozi
  • Povrchová úprava: satén — estetický, matný vzhled
  • Kompatibilita se sklem tloušťky: od 12 do 17,52 mm
  • Celková výška (H): 182 mm
  • Průměr těla: ø48 mm
  • Způsob montáže: přišroubování k podkladu (doporučené šrouby DIN 7991 se závitem M8)
  • V sadě: krycí límec zakrývající uchycení
  • Hmotnost: 1,2 kg

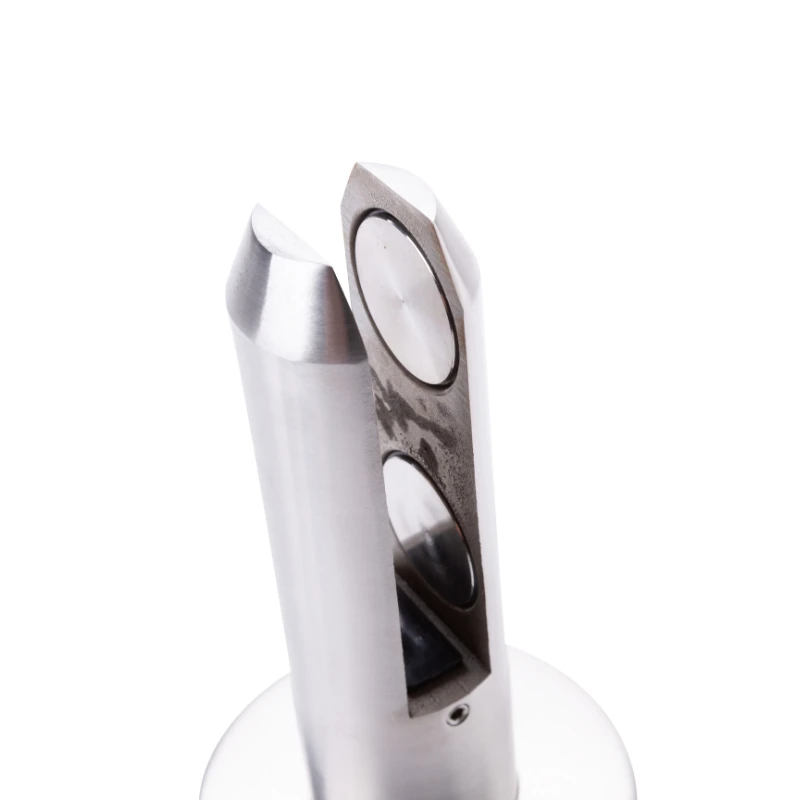

Detail čelisti držáku spigot s viditelnou drážkou pro sklo
Detail čelisti držáku spigot s viditelnou drážkou pro sklo

Konstrukce a montáž

Horní část držáku je opatřena rozříznutým trnem se dvěma svěracími čelistmi, mezi které se vkládá skleněná tabule. Uvnitř drážky jsou umístěny gumové těsnicí vložky, které sklo pevně drží a chrání před poškrábáním. Díky tomu konstrukce účinně přenáší zatížení a zaručuje bezpečnost při používání.

Kulatá montážní základna má 4 montážní otvory o průměru ø11 mm rozmístěné na kružnici s roztečí 76 mm, což umožňuje pevné a symetrické přišroubování k podkladu. Krycí límec dodávaný v sadě zakrývá hlavy šroubů a zajišťuje elegantní, dokončený vzhled.

Rozměry a technická specifikace

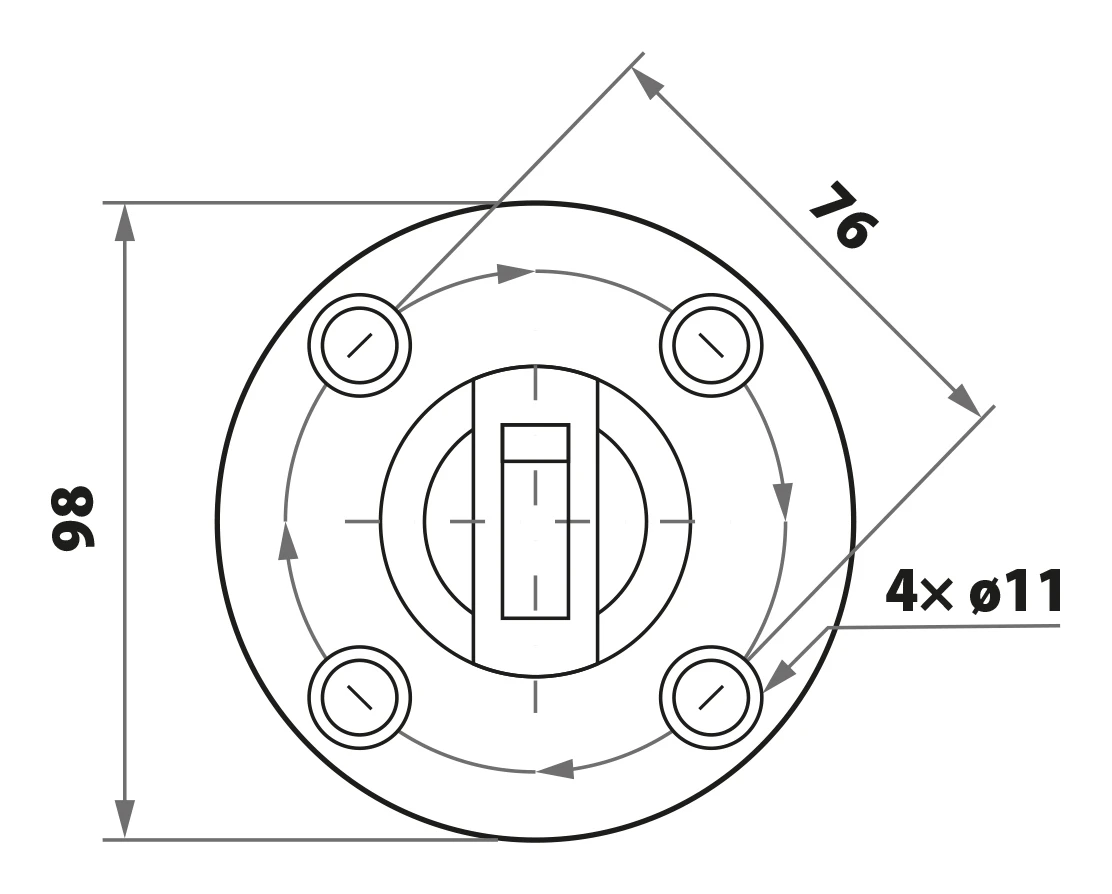

Technický výkres – pohled shora na základnu držáku spigot s rozměry
Technický výkres – pohled shora na základnu držáku spigot s rozměry

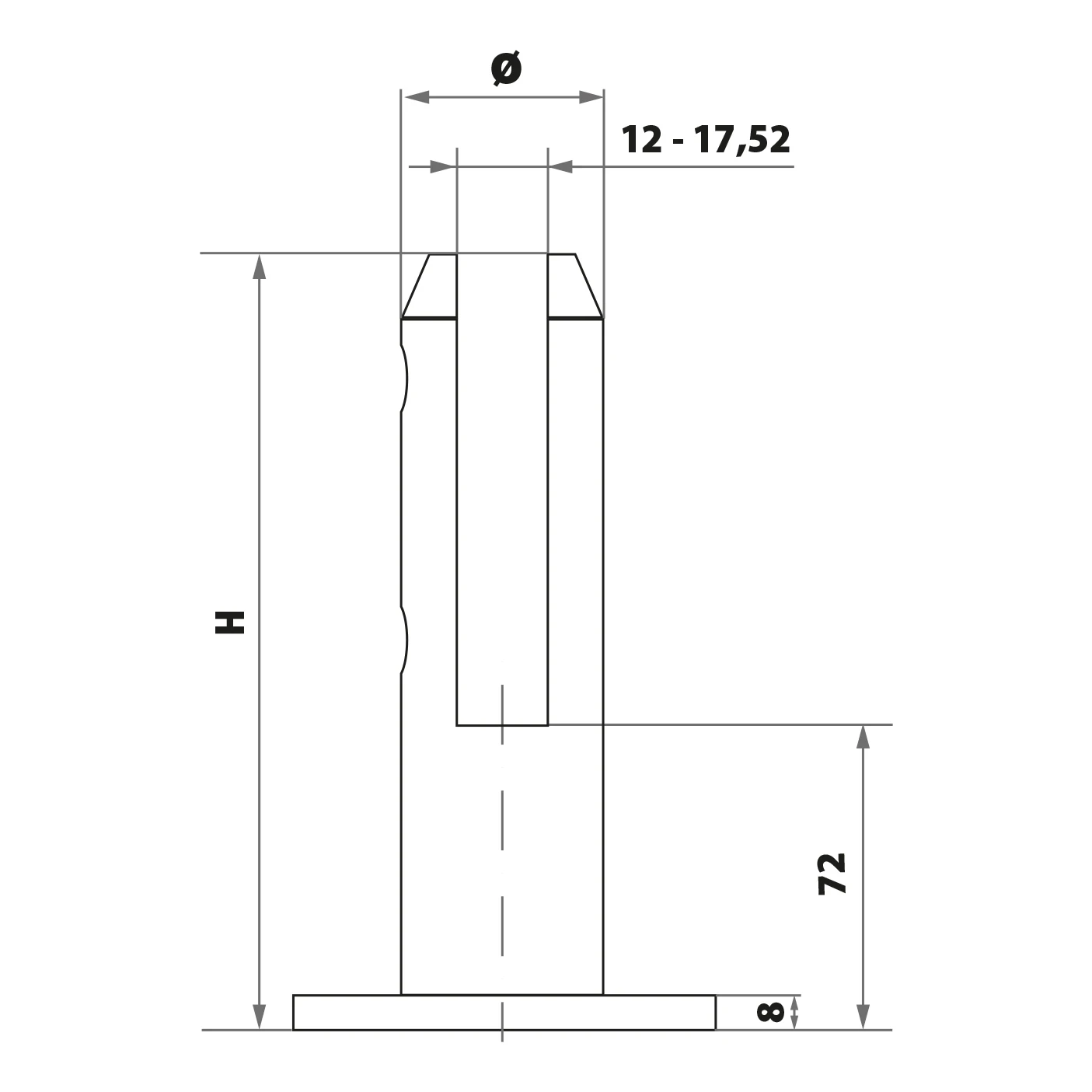

Technický výkres – boční řez držákem spigot s rozměry
Technický výkres – boční řez držákem spigot s rozměry
  • Celková výška (H): 182 mm
  • Průměr těla (ø): 48 mm
  • Průměr základny: ø98 mm
  • Tloušťka základny: 8 mm
  • Rozteč montážních otvorů (PCD): 76 mm
  • Počet montážních otvorů: 4 × ø11 mm
  • Hloubka osazení skla: 72 mm (od spodní hrany základny ke dnu drážky)
  • Rozsah tloušťky skla: 12 – 17,52 mm
  • Doporučený typ šroubů: DIN 7991, závit M8

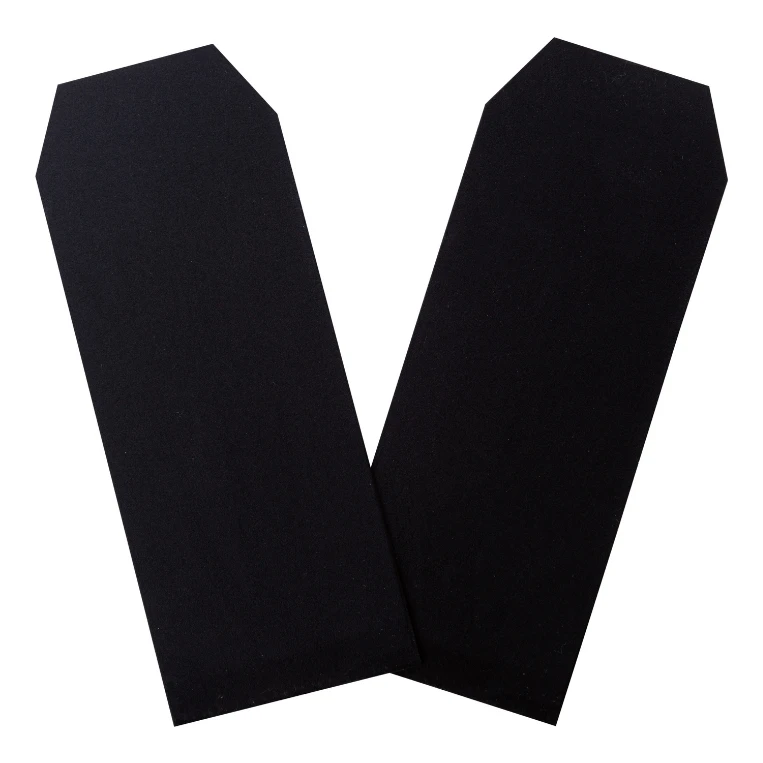

Gumové těsnicí vložky pro držák spigot – ochrana a stabilizace skla
Gumové těsnicí vložky pro držák spigot – ochrana a stabilizace skla

Těsnicí vložky v sadě

Součástí dodávky jsou dvě gumové těsnicí vložky, které se vkládají po obou stranách skleněné tabule do svěrací drážky. Vložky tlumí tlak čelistí na sklo, zabraňují jeho prasknutí a eliminují vůle. Díky univerzálnímu profilu držák pojme sklo tloušťky od 12 mm (jednoduché kalené) až po 17,52 mm (laminované VSG). To umožňuje použití držáku jak pro vnitřní, tak pro venkovní zábradlí.
