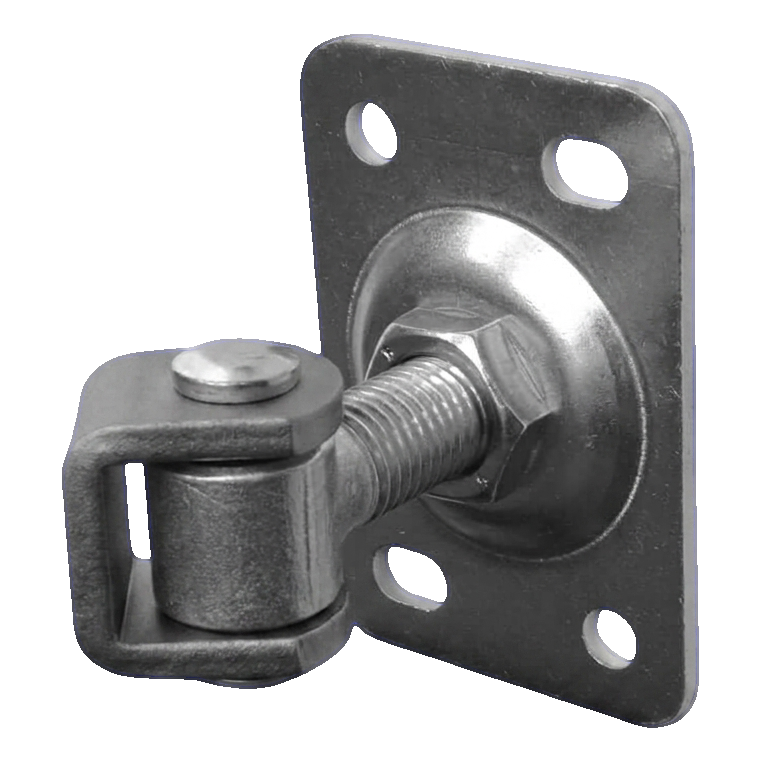

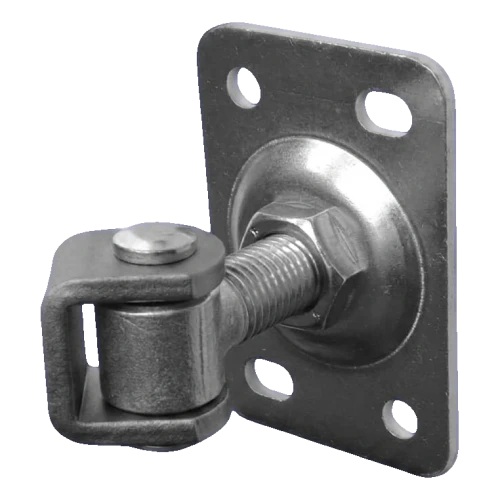

Stavitelný pantový závěs M20 se základnou 110×75 mm – typ fazole

Přejít na zpětnou vazbu k produktu

Stavitelný pantový závěs M20 z oceli se základnou 110×75 mm a uchem typu fazole. Závit M20, pracovní výška 60-85 mm, tloušťka základny 4 mm. Čtyři montážní otvory oválné 10,5×16 mm. Hmotnost 0,64 kg. Pro křídlové brány a branky.

Přejít na úplný popis
s DPH bez DPH
Cena 163,72 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] zawiasy #113

  • Typ závitu M20
  • Materiál Ocel
  • Nastavení Ano
  • Průměr 1
  • Způsob montáže K zazdění

Popis

Stavitelný pantový závěs M20 se základnou 110×75 mm – typ fazole

Stavitelný pantový závěs M20 se ocelovou základnou a uchem typu fazole
Stavitelný pantový závěs M20 se ocelovou základnou a uchem typu fazole

Ocelový stavitelný závěs M20 s montážní základnou a uchem typu fazole — solidní a pohodlné řešení pro montáž křídlových bran a branek s možností snadné regulace. Závit M20 zajišťuje vysokou nosnost a snadnou regulaci výšky zavěšení křídla i po dokončené montáži, což umožňuje přesné vyrovnání brány bez demontáže konstrukce.

Základna se čtyřmi montážními otvory typu fazole (oválnými) umožňuje korekci pozice závěsu v vertikální i horizontální rovině, což značně usnadňuje práci na nerovných sloupech oplocení. Výrobek určený pro venkovní použití — ideální pro oplocení, vjezdové brány a brankky pozemků.

Rozměry a technické parametry

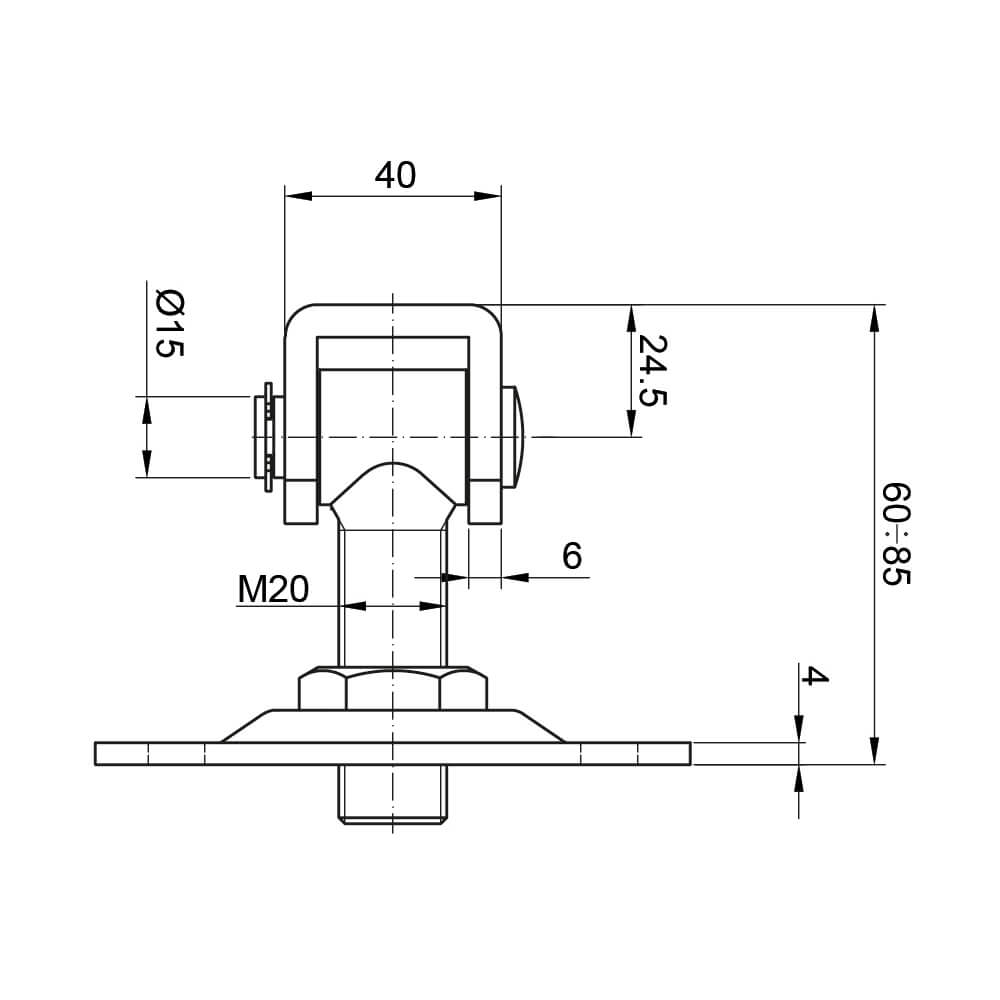

Rozměrový výkres stavitelného závěsu M20 – boční pohled
Rozměrový výkres stavitelného závěsu M20 – boční pohled
  • Závit čepu: M20
  • Rozměry základny (D׊): 110 × 75 mm
  • Tloušťka základny: 4 mm
  • Pracovní výška (stavitelná): 60–85 mm
  • Šířka ucha: 40 mm
  • Tloušťka materiálu ucha: 6 mm
  • Vnitřní světlost ucha: 30 mm
  • Výška ucha (od osy čepu): 24,5 mm
  • Průměr čepu: Ø15 mm

Montážní otvory a rozteč

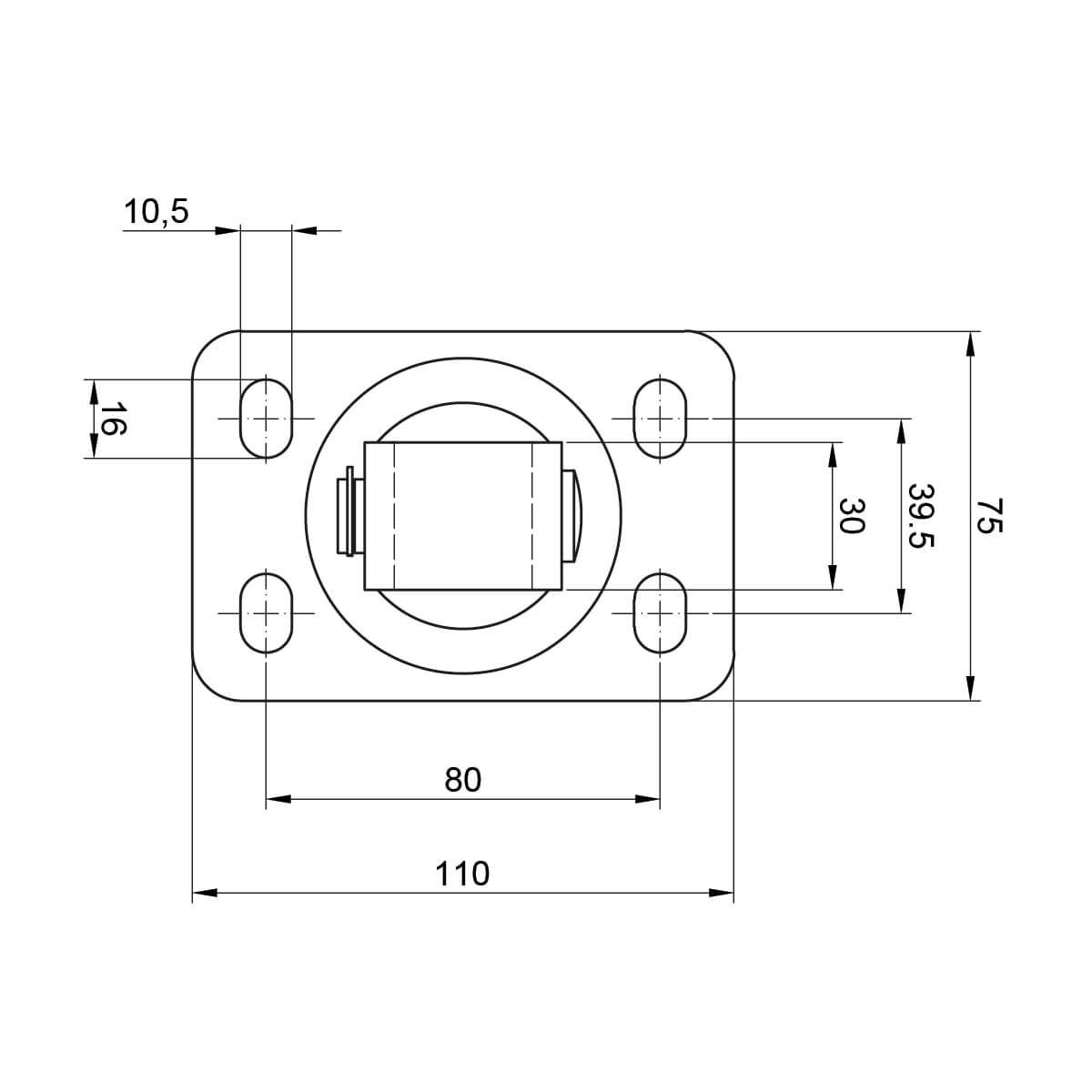

Rozměrový výkres základny závěsu – čelní pohled s rozmístěním otvorů
Rozměrový výkres základny závěsu – čelní pohled s rozmístěním otvorů
  • Počet montážních otvorů: 4
  • Typ otvorů: oválný (fazole)
  • Rozměr otvoru: 10,5 × 16 mm
  • Podélná rozteč otvorů: 80 mm
  • Příčná rozteč otvorů: 39,5 mm

Údaje o výrobku

  • Materiál: ocel
  • Hmotnost: 0,64 kg
  • Použití: křídlové brány, branky, oplocení
  • Určení: venkovní použití
  • EAN: 5901431941427
