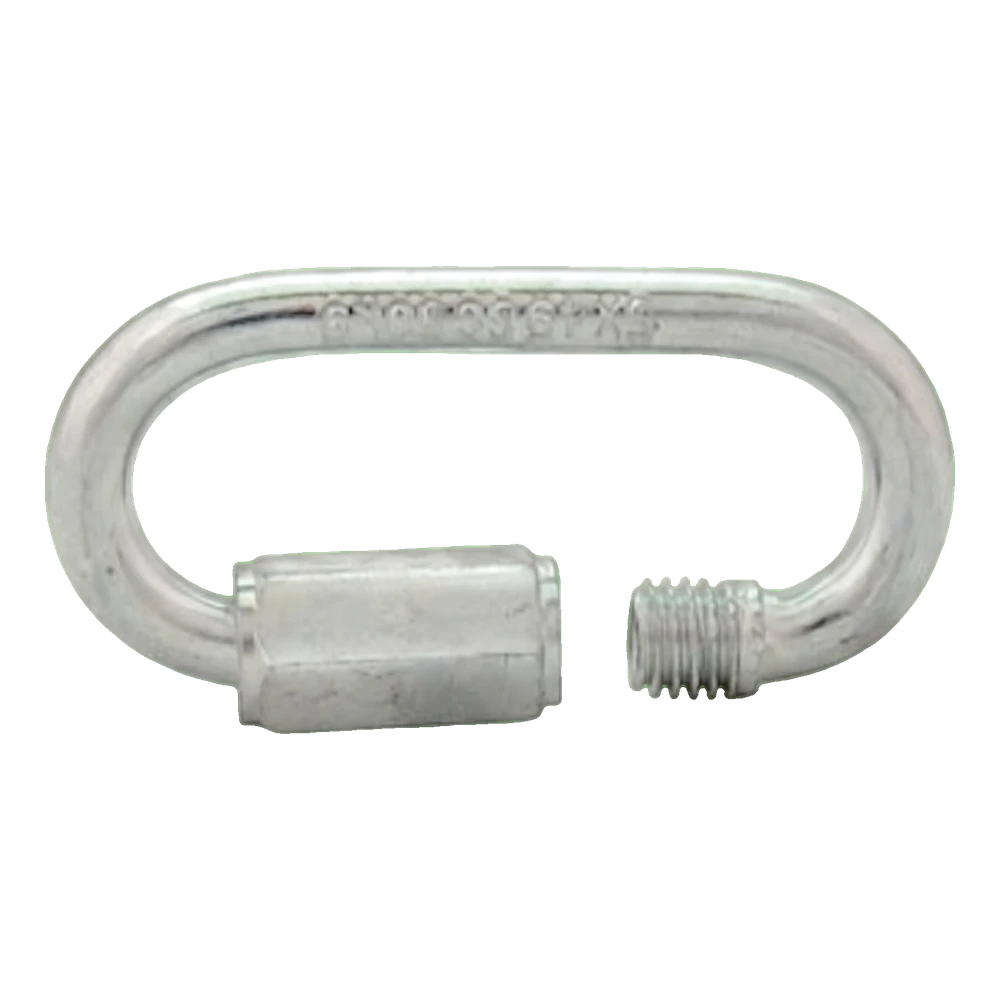

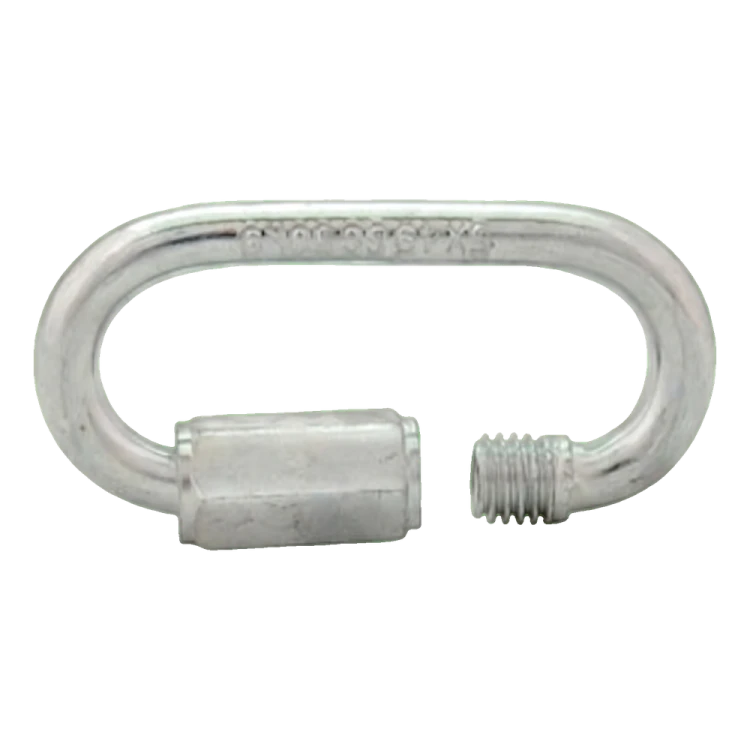

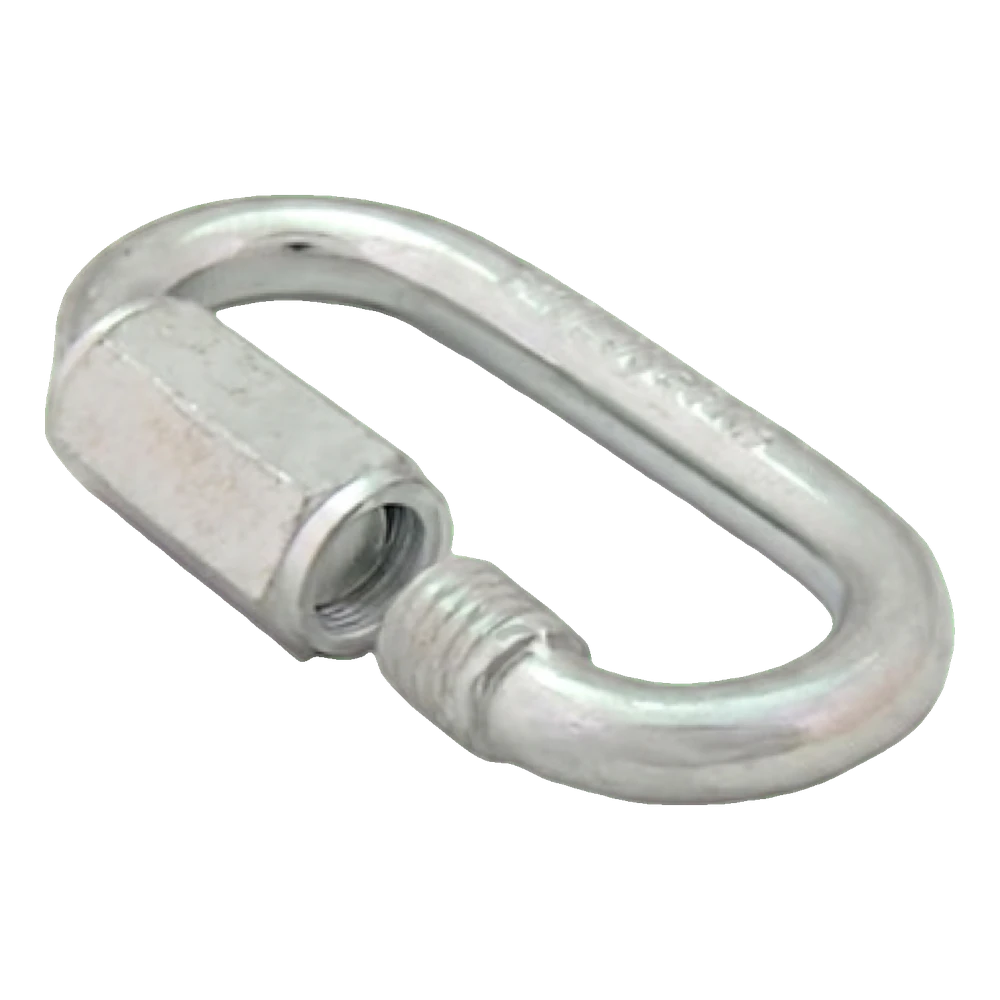

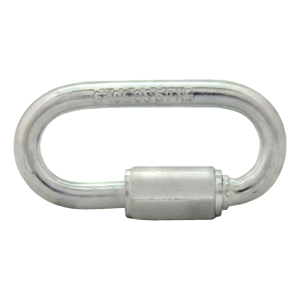

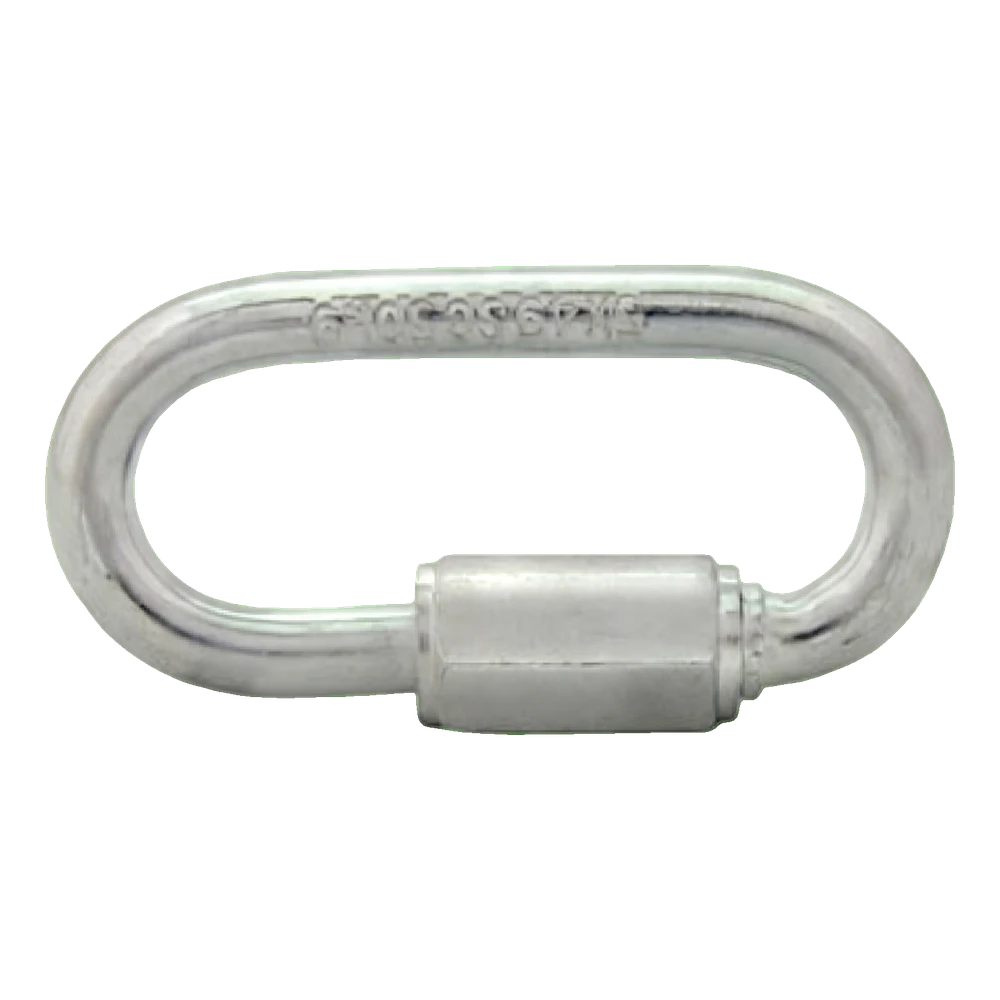

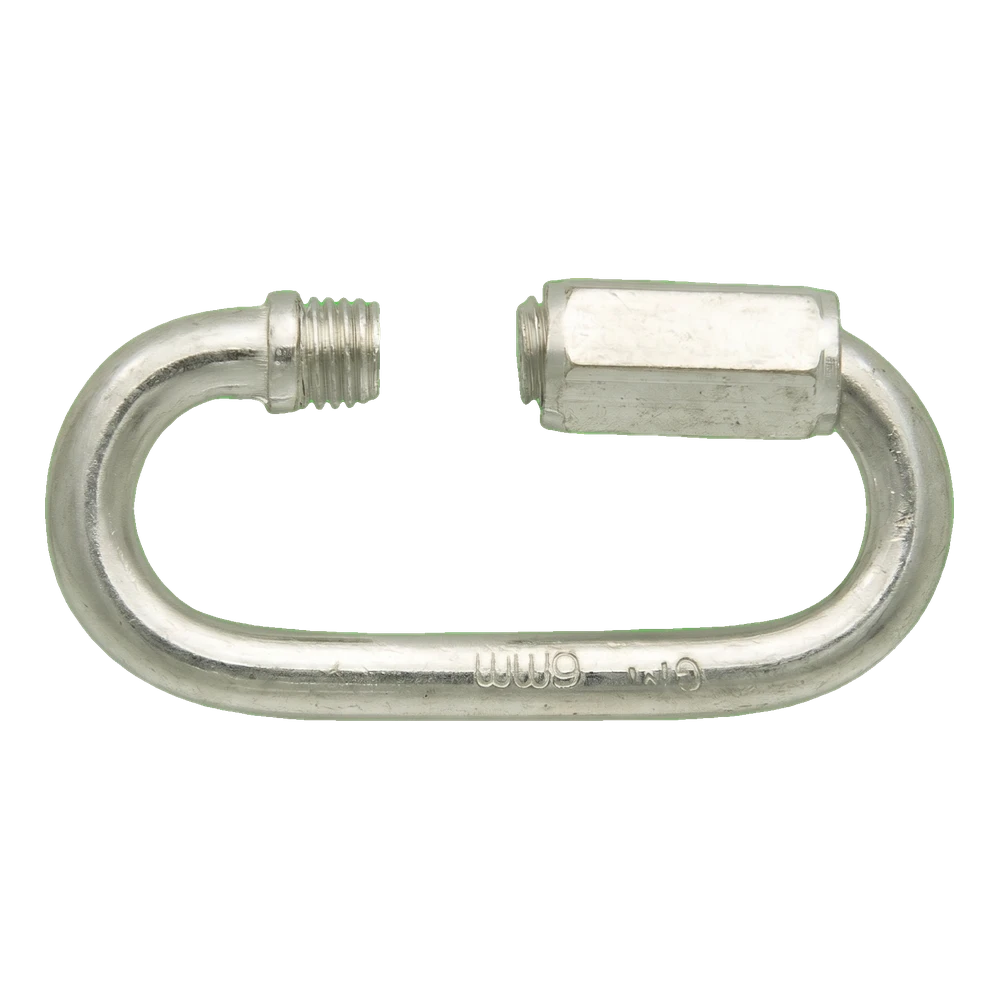

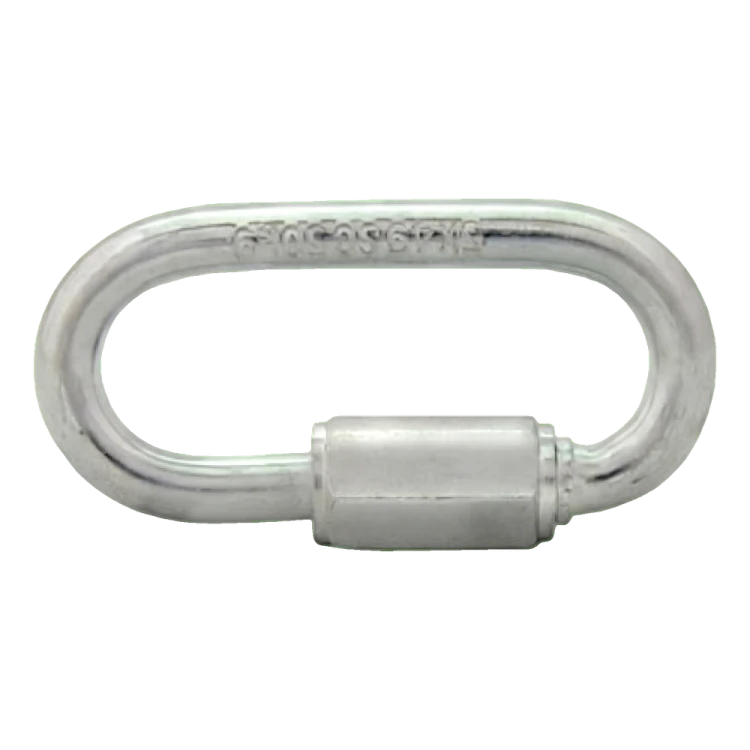

Šroubovací spojovací článek (rychlospojka) pozinkovaný 4 mm – jmenovité zatížení 80 kg

Článek se závitovým uzávěrem ke spojování řetězů, lan s očnicí a úchytů; uzavírá se našroubováním matice na závit, ocel C15, pozink

Otevřít rozměrový výkres v plné velikosti

O produktu

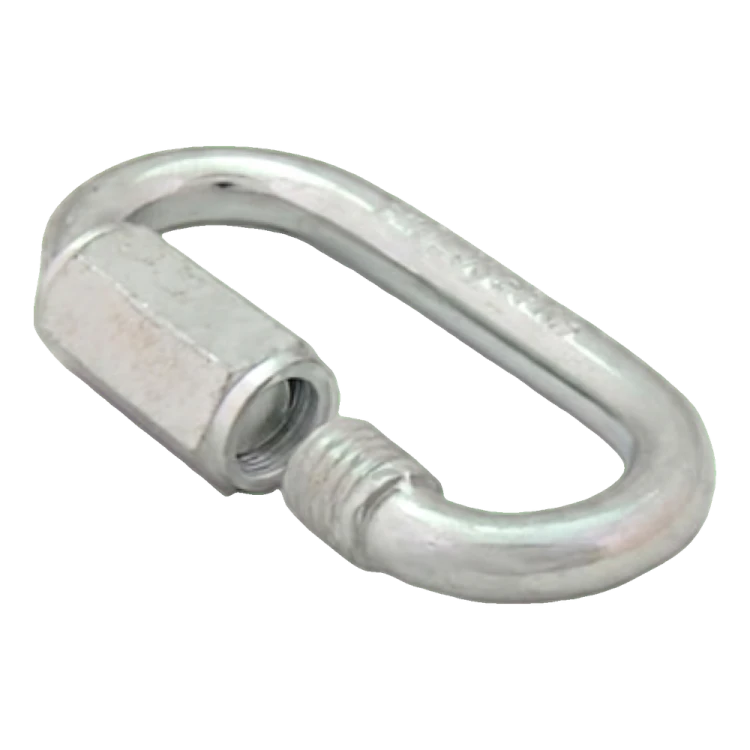

Šroubovací spojovací článek slouží k rychlému spojování řetězů, lan s očnicí, háků a úchytů bez speciálního nářadí. Má závitový uzávěr: otevírá se odšroubováním matice a uzavírá jejím našroubováním na závit.

Velikost 4 mm označuje průměr tyče. Vnější délka L je 43 mm, vnější šířka A je 20 mm a délka matice B je 15 mm. Jedná se o jmenovité hodnoty podle katalogového listu výrobce. Zvolte článek alespoň stejně pevný jako spojovaný řetěz. Při montáži odšroubujte matici, dokud se neotevře průchod článku, a nasaďte spojované prvky tak, aby neležely na závitu ani na matici. Poté matici dotáhněte až na doraz — před zatížením musí být článek zcela uzavřený.

Materiál: ocel C15. Povlak: zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách; při styku se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Jmenovité zatížení podle katalogového listu výrobce je 80 kg a nesmí se překračovat. Zatížení při přetržení 320 kg je mezní hodnotou, nikoli pracovním zatížením. Článek není určen ke zvedání břemen ani k jištění osob. Opotřebený, deformovaný nebo zkorodovaný prvek vyměňte.

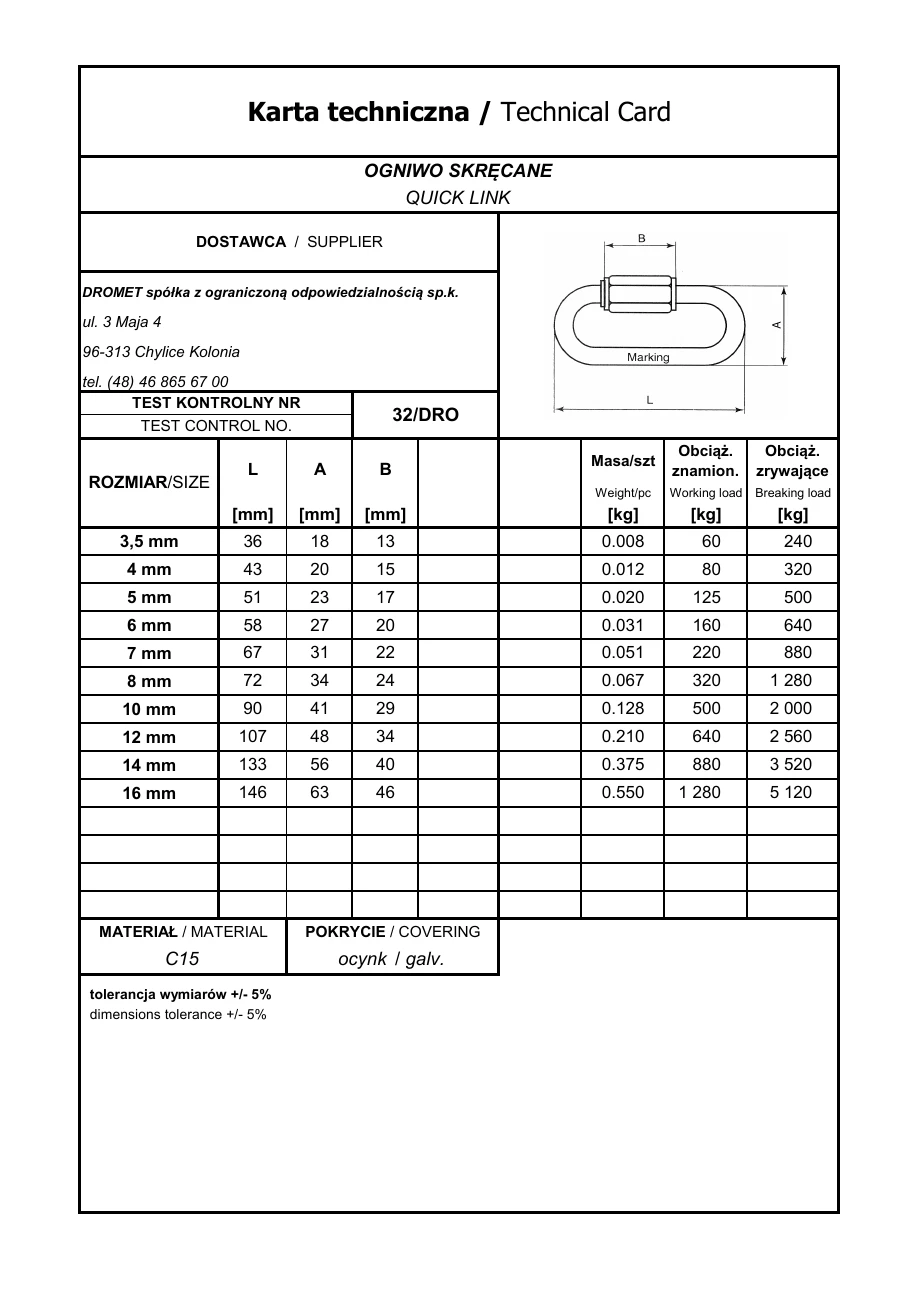

Rozměry podle katalogového listu

Materiál a pevnost

Prodejní jednotka

Výběr a montáž

• ✓Odšroubujte matici, dokud se neotevře průchod článku.
• ✓Nasaďte spojované prvky tak, aby neležely na závitu ani na matici.
• ✓Dotáhněte matici až na doraz – před zatížením musí být článek zcela uzavřený.
