Šroub s okem pozinkovaný M20 DIN 580 – ocel C15

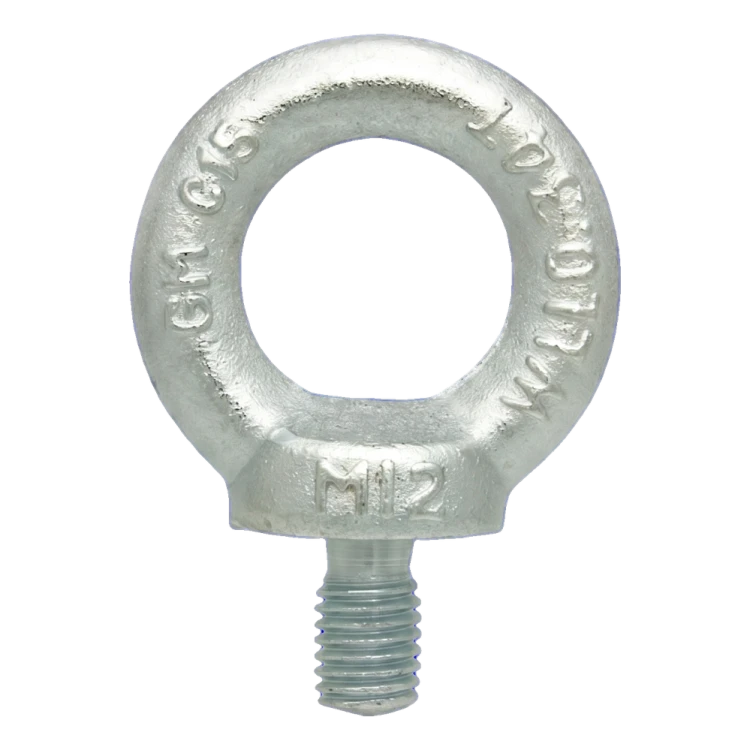

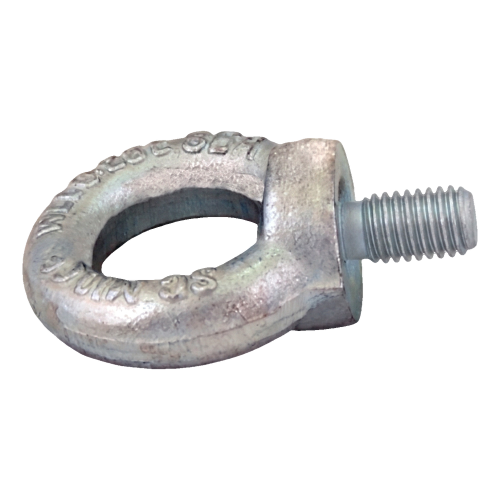

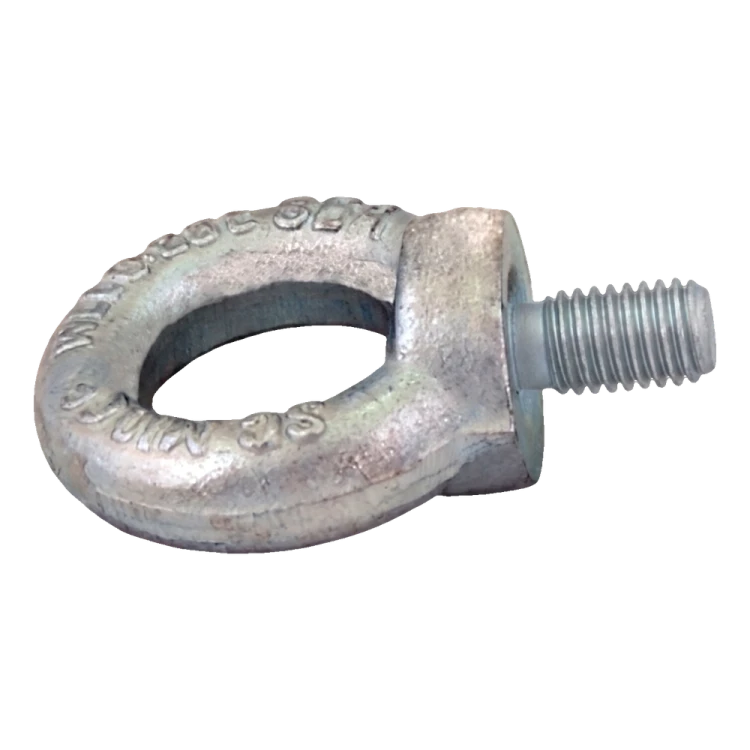

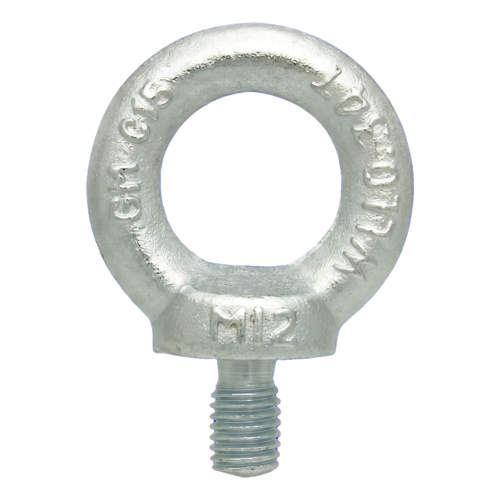

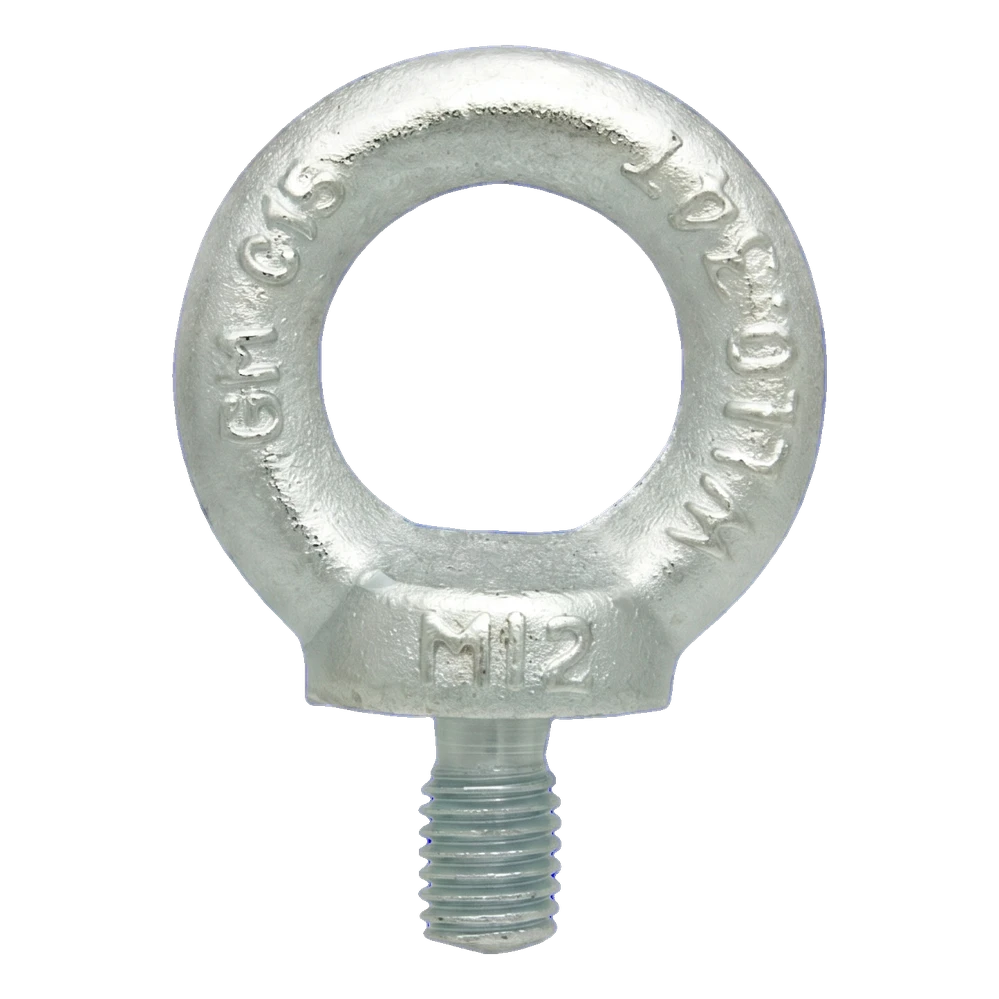

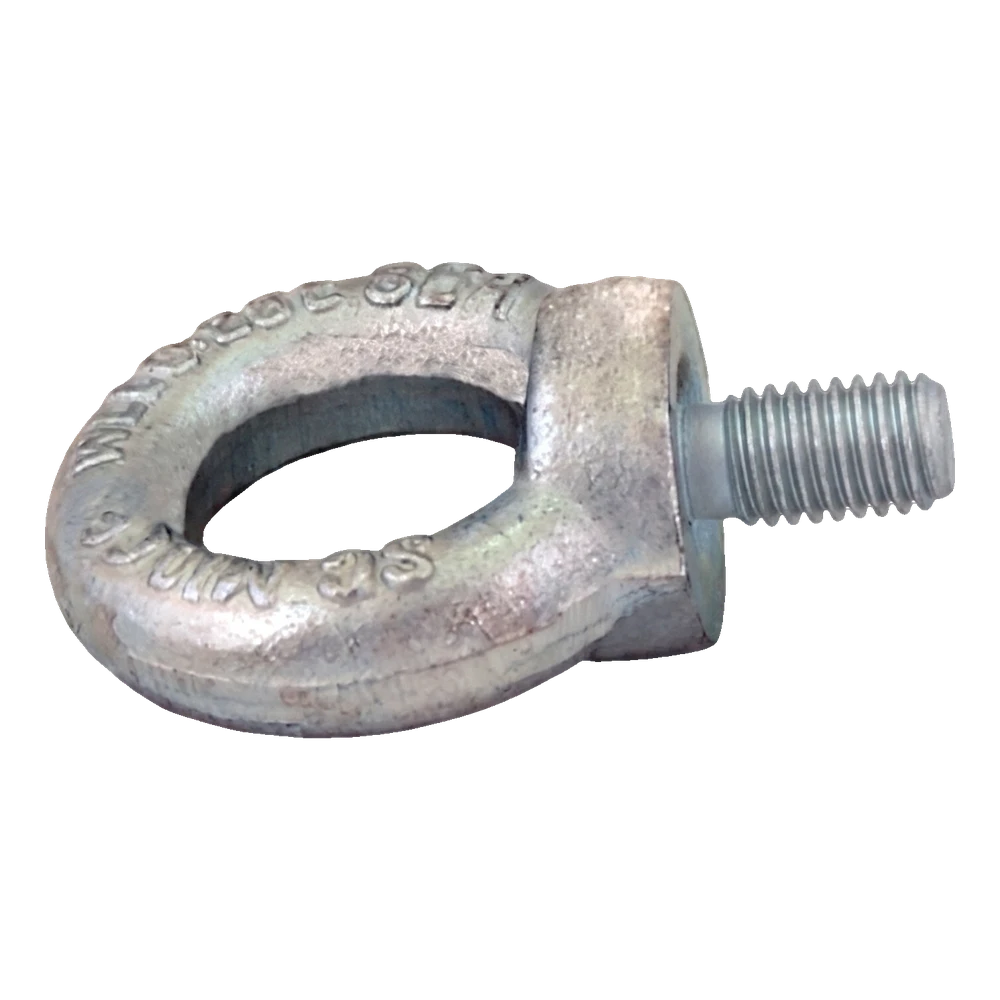

Šroub s okem pro vytvoření závěsného bodu v otvoru se závitem; oko s přírubou, pozinkovaná ocel C15

Otevřít rozměrový výkres v plné velikosti

O produktu

Šroub s okem slouží k vytvoření závěsného bodu pro lana, řetězy a příslušenství v otvoru se závitem. Má oko s přírubou a závit, který se zašroubuje do otvoru. Výrobek odpovídá normě DIN 580.

Závit šroubu je M20 — stejný musí být i závit v otvoru. Délka závitu šroubu A je 30 mm; závit v otvoru musí mít alespoň tuto délku. Vnější průměr oka D je 72 mm a vnitřní průměr oka Ø je 40 mm. Výška H je 71 mm. Jedná se o jmenovité hodnoty podle katalogového listu výrobce (tolerance rozměrů ±5% podle tohoto listu). Šroub zašroubujte tak, aby příruba zcela dosedla na povrch — příruba musí dosedat celou plochou. Před připojením lana nebo řetězu nastavte oko do roviny směru zatížení.

Materiál: ocel C15. Povlak: zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách; při styku se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Jmenovité zatížení 1200 kg podle katalogového listu výrobce platí pro správně zašroubovaný prvek. Při tahu pod úhlem k ose je přípustné zatížení nižší a pracovní zatížení pro konkrétní použití stanovuje projekt. Zatížení při přetržení je 7060 kg a není pracovním zatížením. Prvek nepoužívejte ke zvedání osob.

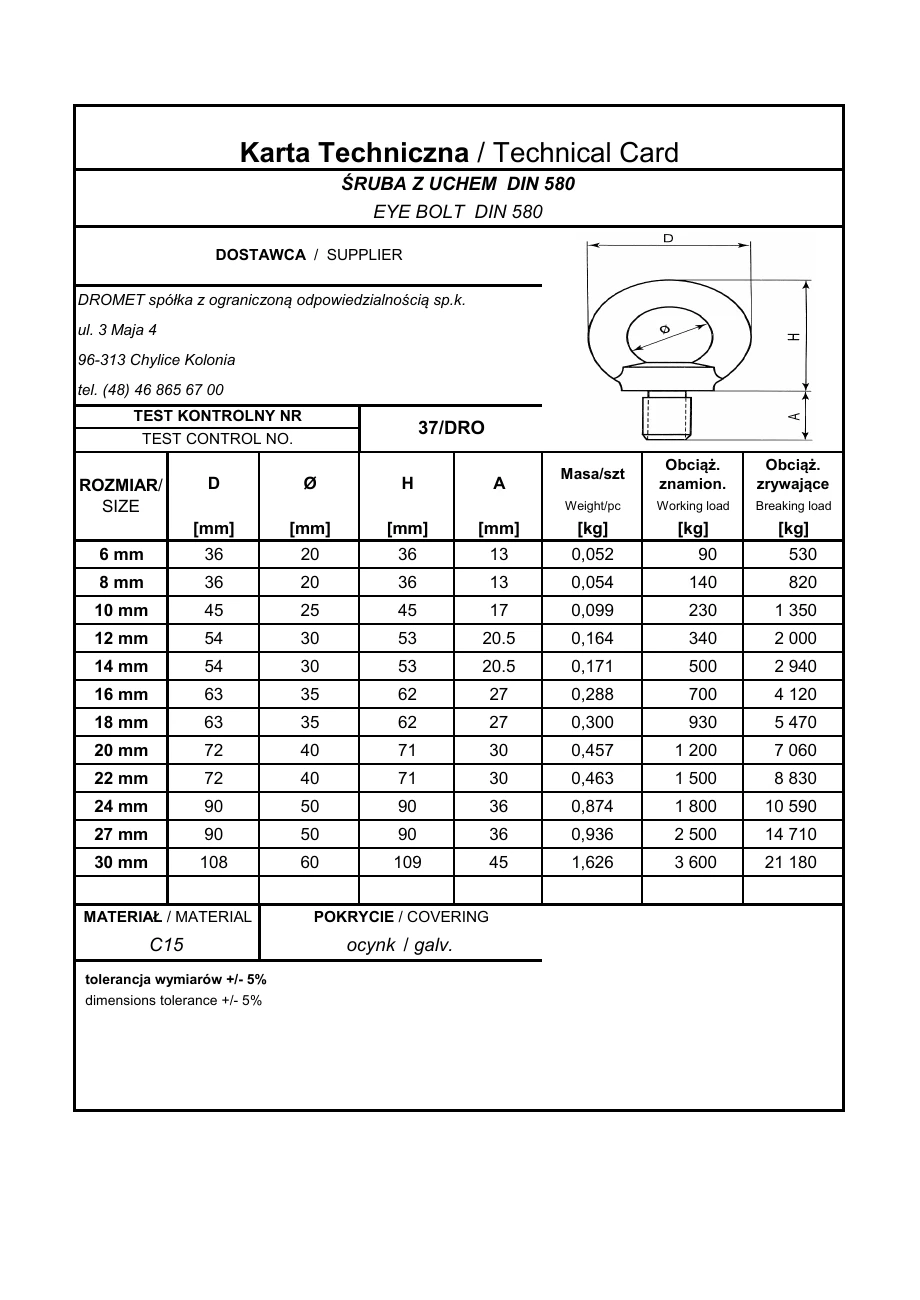

Rozměry podle katalogového listu

Materiál a pevnost

Prodejní jednotka

Výběr a montáž

• ✓Zkontrolujte závit v otvoru: musí odpovídat závitu šroubu M20 a mít délku alespoň 30 mm.
• ✓Šroub zašroubujte tak, aby příruba zcela dosedla na povrch – příruba musí dosedat celou plochou.
• ✓Před připojením lana nebo řetězu nastavte oko do roviny směru zatížení.
