Spojka montážního profilu PV hliníková eloxovaná černá 120 mm U-profil 25×45

Dostupnost: Skladem (velké množství)

Doručení do: 6 dny

Hmotnost: 0.07 kg

Cena s DPH / ks.: 26,00 Kč

vč. 21% DPH, bez nákladů na dopravu

26.00

Cena bez DPH / ks.: 21,50 Kč

bez 21% DPH, bez nákladů na dopravu

Ušetřete více peněz díky větším obalům!
Čím větší balení, tím nižší jednotková cena!

* Možnosti balení:

Kus
Balení: 200 Kusů
Balení: 5000 Kusů
Balení: 10000 Kusů

množství ks.

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

4.27

Prodejce: -

Kód produktu: PV-18-05

doporučit příteli

Popis

Spojka montážního profilu PV hliníková eloxovaná černá 120 mm U-profil 25×45

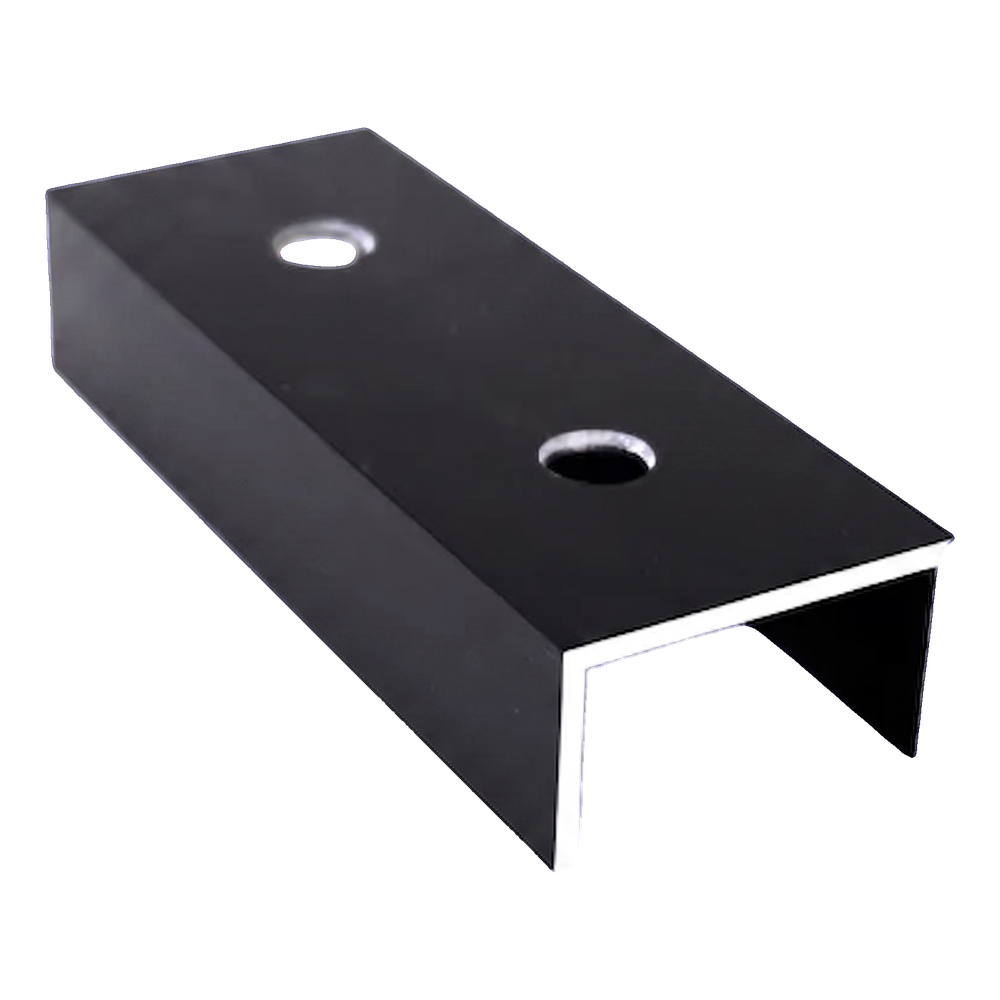

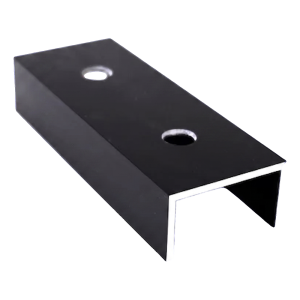

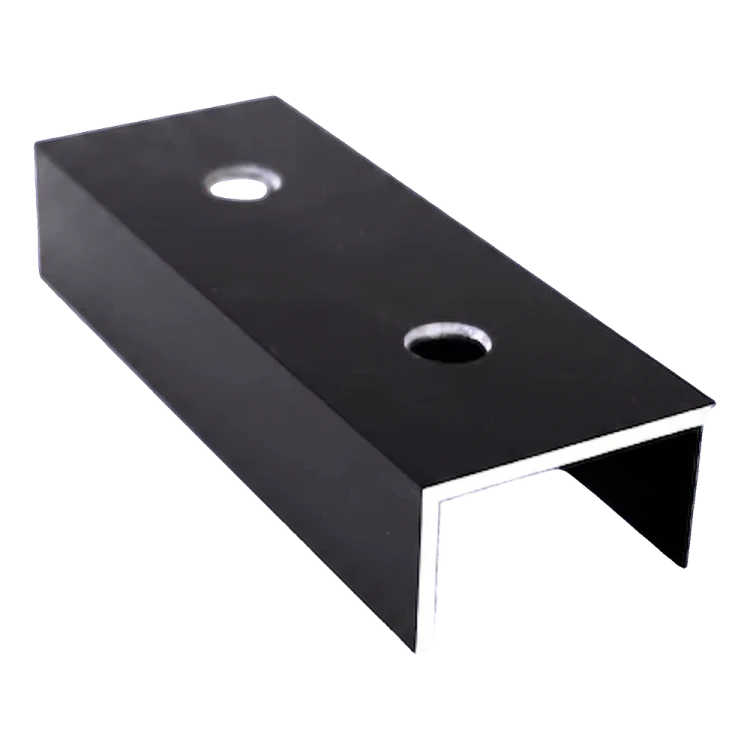

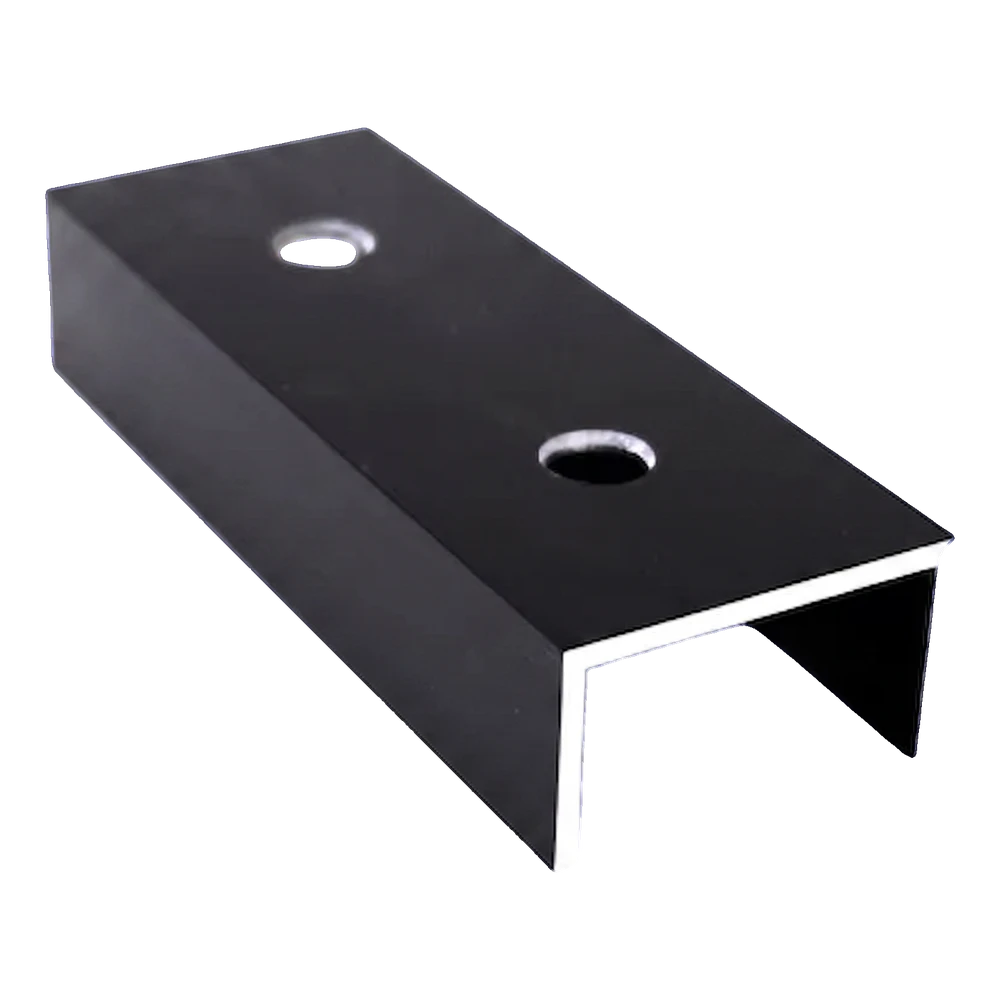

Spojka profilu PV hliníková černá eloxovaná 120 mm se dvěma montážními otvory

Spojka montážního profilu 120 mm ve tvaru U-profilu je konstrukční prvek sloužící k prodlužování hliníkových profilů v montážních systémech fotovoltaiky. Vyrobená z hliníku 6060 eloxovaného na černo, zajišťuje trvalé a estetické spojení dvou navazujících úseků profilu bez rizika koroze — i v náročných povětrnostních podmínkách. Díky dvěma průchozím otvorům o průměru 10,5 mm se montáž redukuje na šroubové spojení standardními spojovacími prvky, což umožňuje efektivně budovat delší řady profilů na střeše nebo na zemi. Nízká hmotnost (0,07 kg) a kompaktní rozměry usnadňují přepravu i skladování i velkých dávek spojek.

Klíčové výhody spojky

Hliník 6060 s eloxováním — lehkost, odolnost proti korozi a povětrnostním vlivům

U-profil 25 × 45 mm ideálně přizpůsobený oblíbeným montážním lištám PV

Dva otvory ⌀ 10,5 mm s roztečí 85 mm umožňují rychlé šroubové spojení

Černá eloxovaná povrchová úprava zajišťuje estetiku a dodatečnou ochranu povrchu

Tloušťka stěny 2,5 mm zaručuje dostatečnou tuhost při minimální hmotnosti

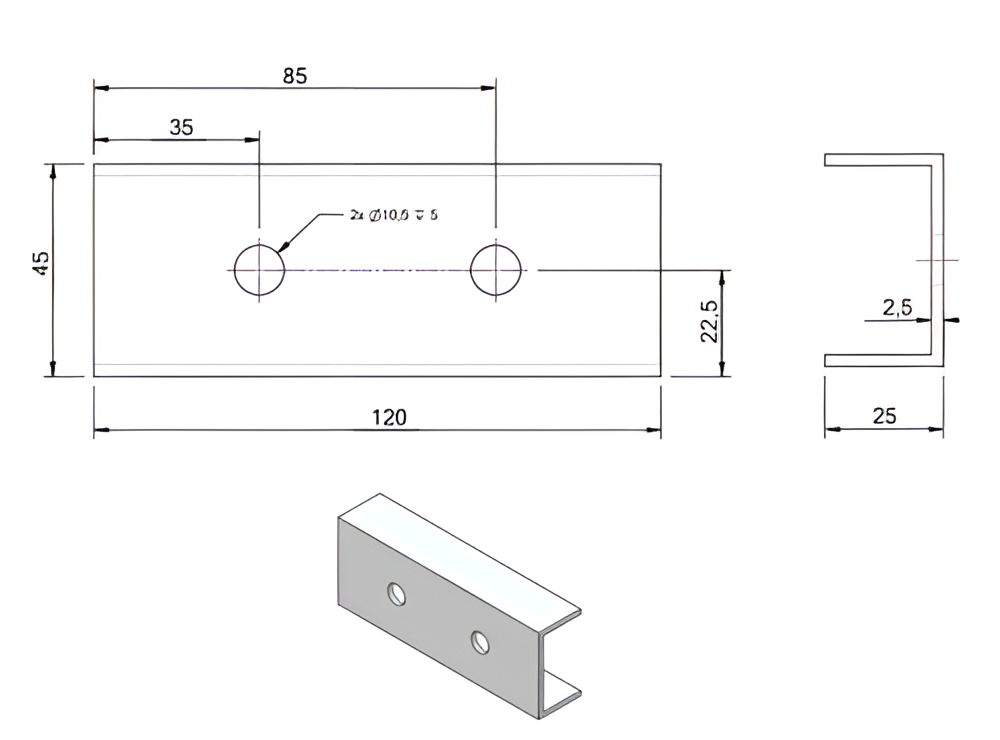

Rozměrový výkres spojky profilu PV 120 mm — pohled shora, z boku a perspektivní s rozměry

Video prezentující montážní prvky fotovoltaických konstrukcí

Video prezentující systém montáže fotovoltaických profilů

Technické parametry

Typ prvku	spojka profilu (U-profil)
Závit / rozměr	otvory ⌀ 10,5 mm (2 ks)
Délka / rozsah nastavení	120 mm

Rozměry

U-profil (šíř. × výš. × šíř.)	25 × 45 × 25 mm
Tloušťka stěny	2,5 mm
Rozteč otvorů	85 mm
Vzdálenost prvního otvoru od okraje	35 mm

Materiál a povrchová úprava

Materiál	hliník 6060
Povrchová úprava / odolnost proti korozi	eloxování — černá

Montáž a kompatibilita

Kompatibilní profily	montážní profily PV s průřezem U-profilu 25 × 45 mm
Typ střechy / podloží	střešní a pozemní konstrukce PV

Ostatní parametry

Hmotnost	0,07 kg

Bezpečnost
