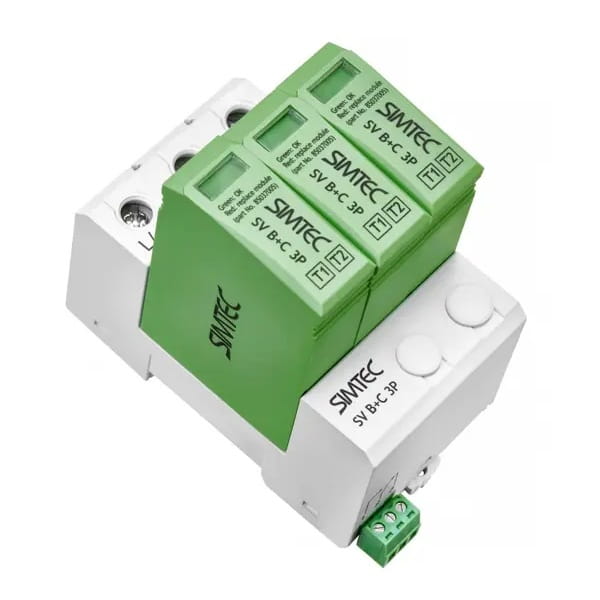

Simtec Přepěťová ochrana PV DC Typ 1+2 (Třída B+C) 1000V 3P 20kA 4,5kV
Zanechte zpětnou vazbu k produktu
Varistorový přepěťový omezovač Typ 1+2 (B+C) pro fotovoltaické instalace, 1000V DC, 3-pólový. Vybíjecí proud 20kA, úroveň ochrany ≤4,5kV, doba odezvy <25ns. Montáž na lištu TS35, IP20.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Vlastnosti produktu
[PIM] ograniczniki-przepiec #93
- Aplikace DC (fotovoltaický)
- Typ přepěťové ochrany (třída SPD) T1+T2 (B+C)
- Jmenovité napětí [V] 1000V DC
- Počet pólů 3P
- Bleskový proud (Iimp/In) [kA] 20 kA
- Značka SIMTEC
- Ochranná úroveň (Up) [kV] 4,5 kV
Popis
Simtec Omezovač přepětí PV DC Typ 1+2 (Třída B+C) 1000V 3P 20kA 4,5kV
Varistorový omezovač přepětí pro fotovoltaické instalace SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, známý také jako svodič přepětí, je zařízení navržené k ochraně fotovoltaických systémů před účinky přepětí.
Zkonstruováno s využitím varistorů a jiskřišť, toto zařízení má za úkol snižovat nebezpečné špičky napětí, které se mohou objevit v důsledku přímého úderu blesku nebo jeho blízkého průchodu. V napájecím systému je pro úplnou ochranu proti přepětí nezbytné použití třístupňové hierarchie omezovačů přepětí (typ 1, 2, 3, tedy odpovídající B, C, D), instalovaných postupně. Omezovač SV B+C 3P je speciálně přizpůsoben pro použití ve fotovoltaických instalacích pracujících při napětí do 1000 V DC, na straně stejnosměrného proudu.
ELEKTRICKÉ PARAMETRY
| Parametr | Hodnota |
|---|---|
| Série a typ | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| Jmenovité napětí systému PV | 1000V DC |
| Maximální trvalé provozní napětí fotovoltaického systému | 1060 V DC |
| Rázový proud | 6,25 kA |
| Jmenovitý vybíjecí proud | 20 kA |
| Maximální vybíjecí proud | 40 kA |
| Napěťová úroveň ochrany | ≤4,5 kV |
| Doba odezvy | < 25ns |
| Přípustná vlhkost | 30% ÷ 90% |
| Izolační odpor | >100 MΩ |
| Maximální doplňková pojistka | 160 A |
| Frekvence | 48 ÷ 62 Hz |
| Dálková signalizace poruchy | ANO |
| Shoda s normami | EN 61643-31:2019-07E v souladu se směrnicí 2014/35/EU |
MECHANICKÉ PARAMETRY
| Parametr | Hodnota |
|---|---|
| Průřez vodičů | tuhých 2,5 ... 35 mm²; ohebných 2,5 ... 25 mm² |
| Materiál pouzdra | PA66, UL94 V0 |
| Indikátor stavu | optický, červený při poruše |
| Pevná montáž na lištu | TS 35 |
| Rozsah provozních teplot | -40°C ... +85°C |
| Stupeň krytí IP | IP20 |
| Vidlicová propojovací lišta | modulový rozestup 18 mm |
| Tepelné odpojovací zařízení | ANO |
| Průřez vodičů dálkové signalizace | max 1,5 mm² - lanko, drát |
SPECIFIKACE
| Parametr | Hodnota |
|---|---|
| Hmotnost balení | 0,2 kg |
| Pro síť | DC (Fotovoltaické PV) |
| Třída omezovače | B+C (Typ 1+2) |
| Počet pólů | 3 |
| Jmenovitý vybíjecí proud (In) | 20kA |
| Napěťová úroveň ochrany | 4,5kV |
| Šířka vyjádřená počtem modulů | 3 |
| Maximální přípustné provozní napětí | 1000V |
| Maximální vybíjecí proud | 40 kA |
