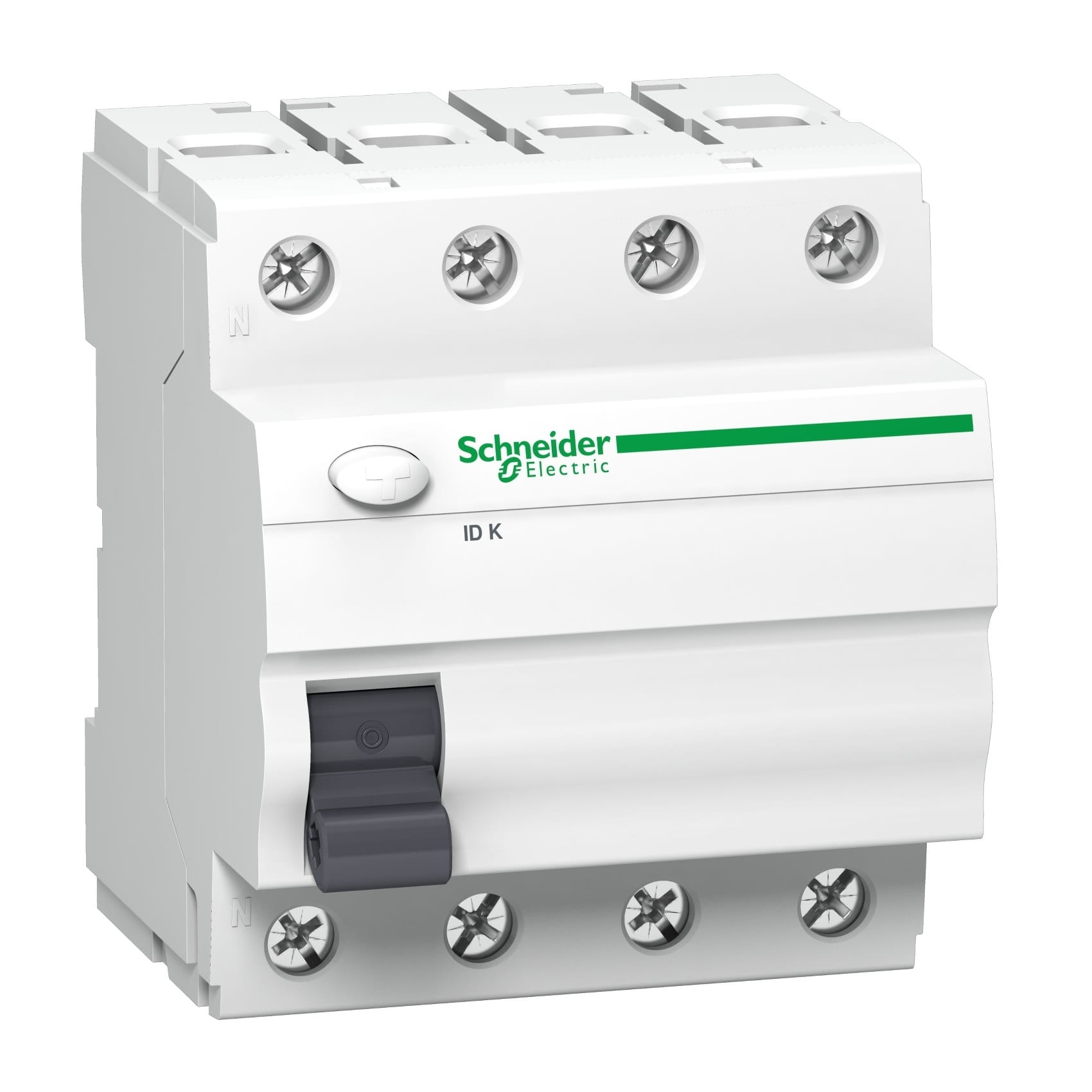

Schneider Electric proudový chránič 4P 40A 30mA typ AC
produkt nedostupný
přidat do seznamu přání
Popis
Schneider Electric Proudový chránič 4P 40A 30mA typ AC
Proudový chránič IDK-40-4-30-AC 40A 4-pólový 30mA typ AC A9Z05440 SCHNEIDER ELECTRIC zajišťuje účinnou ochranu před úrazem elektrickým proudem, správně reaguje na sinusové a usměrněné pulzující proudy.
Série proudových chráničů IDK od společnosti Schneider Electric byla navržena tak, aby splňovala požadavky bytové výstavby a podobných aplikací. Model IDK-40-4-30-AC je vybaven dvojitými vroubkovanými svorkami zespodu (lišta + vodič), což zajišťuje spolehlivé připojení. Pro usnadnění propojení s nadproudovými jističi je vodič N umístěn na levé straně. Zařízení má testovací tlačítko "T" pro kontrolu správné funkce. V kombinaci s ostatními modulárními přístroji řady Acti9 tvoří série IDK kompletní sadu ochran elektrické instalace.
SPECIFIKACE
| Parametr | Hodnota |
|---|---|
| Výrobce | SCHNEIDER ELECTRIC |
| Elektroklub | ano |
| Série | iDK |
| S nadproudovým členem | ne |
| Rozdílový proud | 30mA |
| Jmenovitý proud | 40A |
| Popis pólů | 4P |
| Typ proudové ochrany | AC |
| Zkratová odolnost | 4kV |
| Poloha nulového vodiče | LEFT |
| Typ sítě | střídavý proud (AC) |
| Citlivost na svodový proud | 30 mA |
| Zpoždění proudové ochrany | okamžitý |
| Frekvence sítě | 50/60 Hz |
| Jmenovité spínací napětí [Ue] | 380...415 V střídavý proud (AC) 50 Hz |
| Jmenovitá zapínací a vypínací schopnost | Im 500 A, Idm 500 A |
| Jmenovité izolační napětí [Ui] | 440 V střídavý proud (AC) 50 Hz |
| Jmenovité impulzní výdržné napětí [Uimp] | 4 kV |
| Nárazový proud | 250 A |
| Mechanická odolnost | 5000 x |
| Elektrická odolnost | AC-1: 2000 cyklů |
| Typ ovládání | páka |
| Utahovací moment | 3,5 N.m nahoře nebo dole |
| Způsob montáže | zacvakávací |
| Montážní základna | DIN lišta |
| Rozměry | 81x72x68 mm |
| Normy | EN/IEC 61008-1 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Soubory ke stažení:
Technické údaje
| Typ jističe | proudový chránič |
| Počet pólů | 4P |
| Jmenovitý proud [A] | 40A |
| Reziduální proud [mA] | 30 mA |
| Charakteristika vypínání | AC |
| Značka | SCHNEIDER ELECTRIC |
