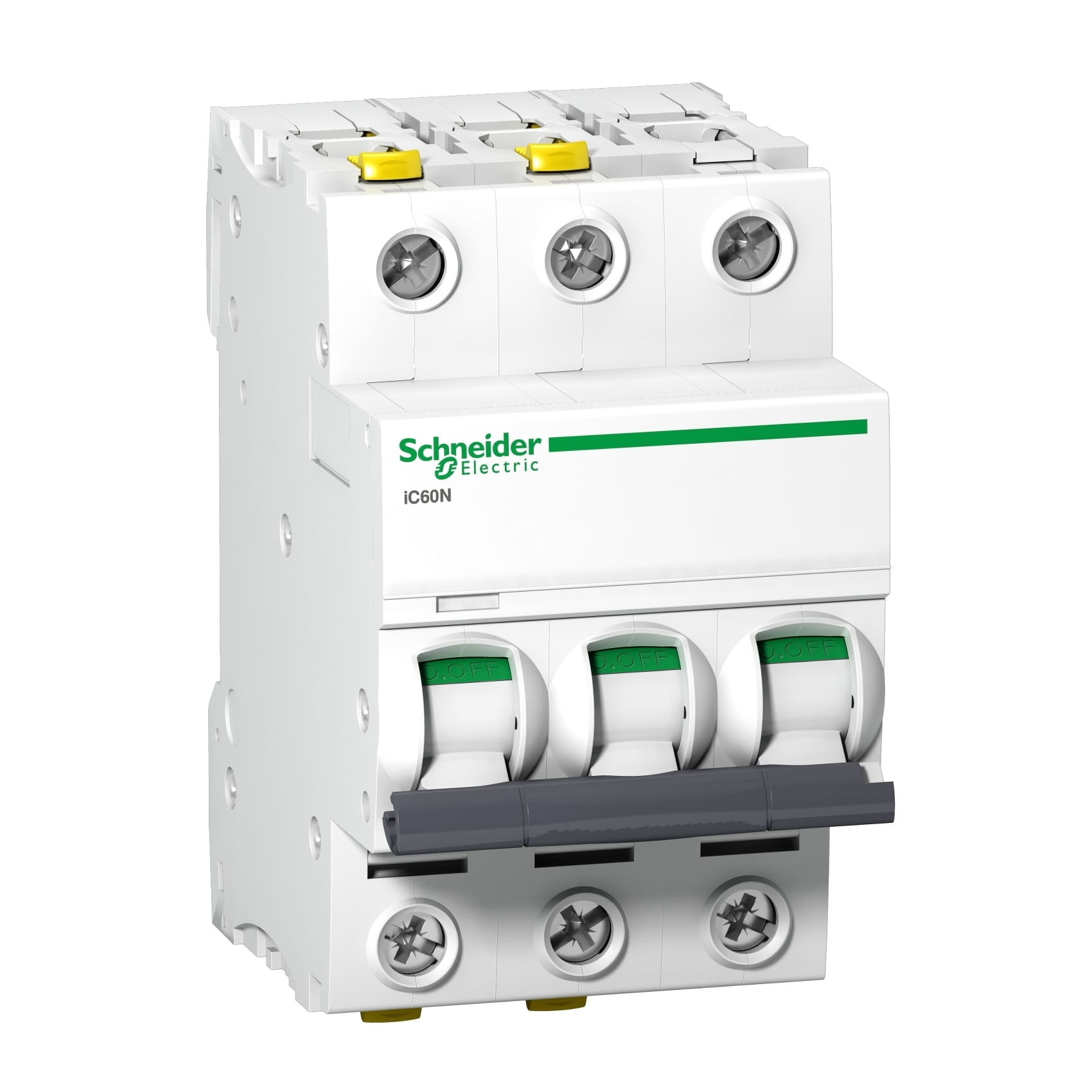

Schneider Electric Jistič nadproudový B 16A 3P 6kA Acti9
Zanechte zpětnou vazbu k produktu
Jistič 3-pólový s jmenovitým proudem 16A a charakteristikou B. Vypínací schopnost 6kA, termomagnetická technologie. Montáž na DIN lištu, šířka 6 modulů. Splňuje normy IEC 60898-1 a EN 60947-2.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Vlastnosti produktu
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Charakteristika vypínání B
- Typ jističe nadproudový
- Jmenovitý proud [A] 16A
- Počet pólů 3P
- Vypínací schopnost [kA] 6 kA
- Značka SCHNEIDER ELECTRIC
Popis
Schneider Electric Nadproudový jistič B 16A 3P 6kA Acti9
Nadproudový jistič B 16A 3P 6kA iC60N-B16-3 Acti9 A9F03316 značky SCHNEIDER ELECTRIC účinně chrání elektrické instalace před přetížením a zkraty.
Je ideální pro ochranu elektrických instalací v obytných budovách a podobných objektech, integruje se s dalšími zařízeními do kompletní ochranné sady přizpůsobené potřebám bytové výstavby. Vyznačuje se zkratovou odolností na úrovni 6kA.
Specifikace
| Parametr | Hodnota |
|---|---|
| Použití zařízení | Distribuce |
| Produktová řada | Acti 9 |
| Název produktu | Acti 9 iC60 |
| Typ produktu nebo komponenty | Nadproudový jistič |
| Zkrácený název zařízení | IC60N |
| Popis pólů | 3P |
| Počet chráněných pólů | 3 |
| [In] jmenovitý proud | 16 A |
| Typ sítě | [[Stejnosměrný proud (DC) Střídavý proud (AC)]] |
| Technologie spouštěče | Tepelně-magnetický |
| Charakteristika | B |
| Kategorie použití | [[Kategorie A podle EN 60898-1 Kategorie A podle IEC 60898-1]] |
| Izolační funkce | [[Ano podle EN 60898-1 Ano podle EN 60947-2 Ano podle IEC 60898-1 Ano podle IEC 60947-2]] |
| Normy | [[IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1]] |
Doplňkové parametry
| Parametr | Hodnota |
|---|---|
| Frekvence sítě | 50/60 Hz |
| Horní mez magnetického spouštění | 4 x In +/- 20 % |
| Třída omezení | [[3 podle EN 60898-1 3 podle IEC 60898-1]] |
| Jmenovité izolační napětí [Ui] | [[500 V střídavý proud (AC) 50/60 Hz podle EN 60947-2 500 V střídavý proud (AC) 50/60 Hz podle IEC 60947-2]] |
| Jmenovité impulzní výdržné napětí [Uimp] | [[6 kV podle EN 60947-2 6 kV podle IEC 60947-2]] |
| Indikace polohy kontaktu | Ano |
| Typ ovládání | Páka |
| Lokální signalizace | Indikátor vypnutí |
| Montážní základna | DIN lišta |
| Šířka v modulech 9 mm | 6 |
| Výška | 91 mm |
| Šířka | 54 mm |
| Hloubka | 78,5 mm |
| Hmotnost produktu | 0,375 kg |
| Barva | Bílá |
| Mechanická životnost | 20000 cyklů |
| Elektrická životnost | 10000 cyklů |
| Připojení - svorky | [[Dvojitá svorka (nahoře nebo dole) 1…25 mm² tuhý Dvojitá svorka (nahoře nebo dole) 1…16 mm² pružný]] |
| Délka odizolovaného úseku | 14 mm pro horní nebo dolní připojení |
| Utahovací moment | 2 N.m nahoře nebo dole |
| Proudový chránič | Samostatný blok |
Pracovní prostředí
| Parametr | Hodnota |
|---|---|
| Stupeň krytí IP | [[IP20 podle IEC 60529 IP20 podle EN 60529]] |
| Stupeň znečištění | 3 |
| Kategorie přepětí | IV |
| Tropikalizace | 2 |
| Relativní vlhkost | 95 % při 55 °C |
| Teplota okolí pro provoz zařízení | -35…70 °C |
| Teplota okolí pro skladování | -40…85 °C |
Nabídka udržitelného rozvoje
| Parametr | Hodnota |
|---|---|
| Stav udržitelné nabídky | Produkt Green Premium |
| Bez SVHC REACh | Ano |
| Evropská směrnice RoHS | Vyhovuje |
| Bez toxických těžkých kovů | Ano |
| Bez rtuti | Ano |
| Norma RoHS Čína | Proaktivní směrnice RoHS Čína (mimo právní rozsah RoHS Čína) |
| WEEE | Produkt musí být zlikvidován v souladu s platnými předpisy Evropské unie týkajícími se odpadů a nesmí být vyhazován spolu s běžným odpadem. |
Soubory ke stažení
Instrukční list
Datový list produktu
