Sada vozíků pro posuvnou bránu: 2× vozík (9-kladkový, plast) + příslušenství

Přejít na zpětnou vazbu k produktu

Kompletní pojezdová sada pro samonosnou posuvnou bránu: 2 vozíky s 9 kolečky, držák nájezdu a nájezdové kolečko. Nosnost 600 kg, kolejnice 80×80×5 mm, kolečka z plastu.

Přejít na úplný popis
s DPH bez DPH
Cena 3 020,50 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] wozki #111

  • Velikost pojezdové lišty 80x80x5
  • Typ pojezdového systému Pojezdový systém
  • Typ produktu Sada / KIT s příslušenstvím
  • Materiál koleček Plast
  • Počet koleček [szt.] 9
  • Konstrukce vozíku Pevná
  • Max. nosnost [kg] 600

Popis

Sada pro posuvnou bránu – 2 pojezdové vozíky s 9 kladkami + nájezdový držák + nájezdová kladka

Kompletní sada příslušenství pro samonosnou posuvnou bránu, navržená pro profily 80×80×5 mm. Součástí sady jsou dva pojezdové vozíky s 9 plastovými kladkami, nájezdový držák a nájezdová kladka – vše, co je potřeba pro profesionální montáž brány s maximálním zatížením až 600 kg.

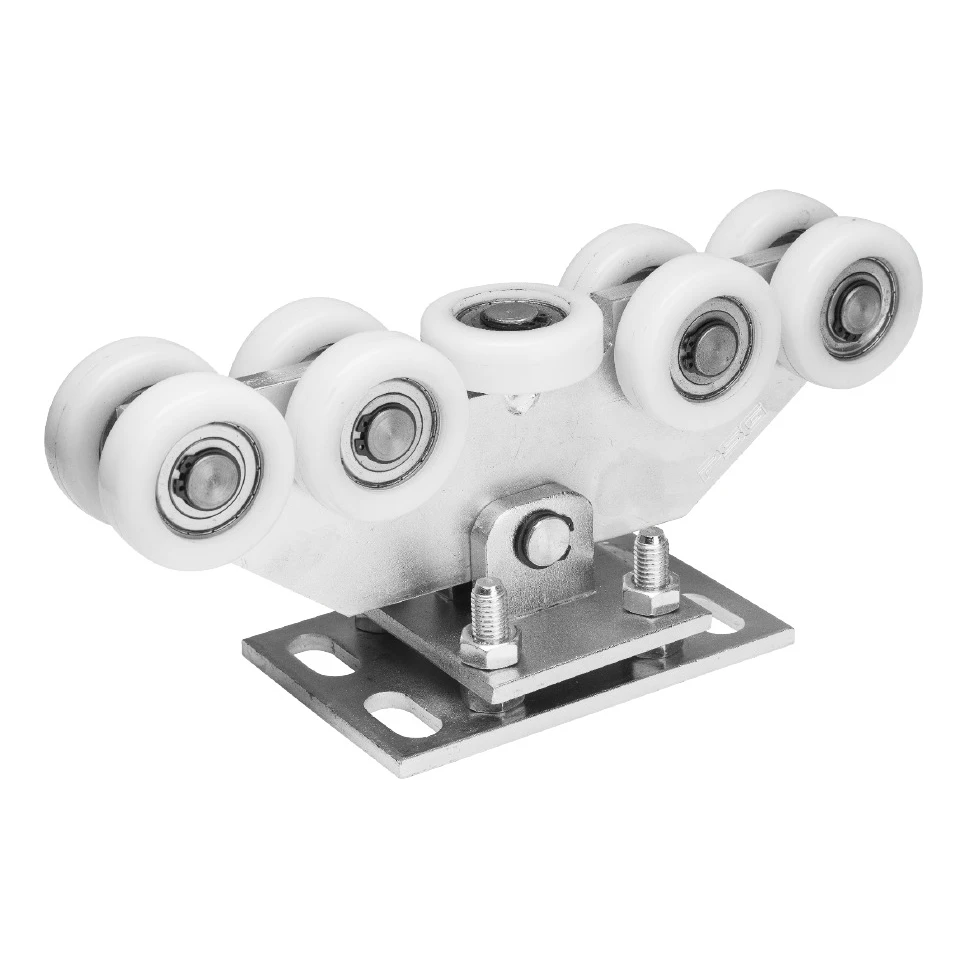

Pojezdový vozík s 9 kladkami pro posuvnou bránu – boční pohled
Pojezdový vozík s 9 kladkami pro posuvnou bránu – boční pohled

Pojezdový vozík 80 – tichý a plynulý chod brány

Pojezdové vozíky vybavené 9 plastovými kladkami zajišťují mimořádně tichý a plynulý chod posuvné brány. Díky kuličkovým ložiskům v každé kladce je dosaženo minimálního valivého odporu, což se projeví nižším opotřebením pohonu a vyšším komfortem používání. Každý vozík je přizpůsoben pro profil 80×80×5 mm a má pevnou montážní desku s otvory pro přišroubování.

  • Maximální zatížení vozíku: 600 kg
  • Počet kladek: 9 ks (plast s ložisky)
  • Kompatibilní profil: 80×80×5 mm
  • Rozměry vozíku (d × v × š): 180 × 120 × 155 mm
  • Rozteč otvorů montážní desky: 140 mm
  • Výška osy kladek: 65 mm
  • Šířka desky: 68 mm
  • Množství v sadě: 2 ks

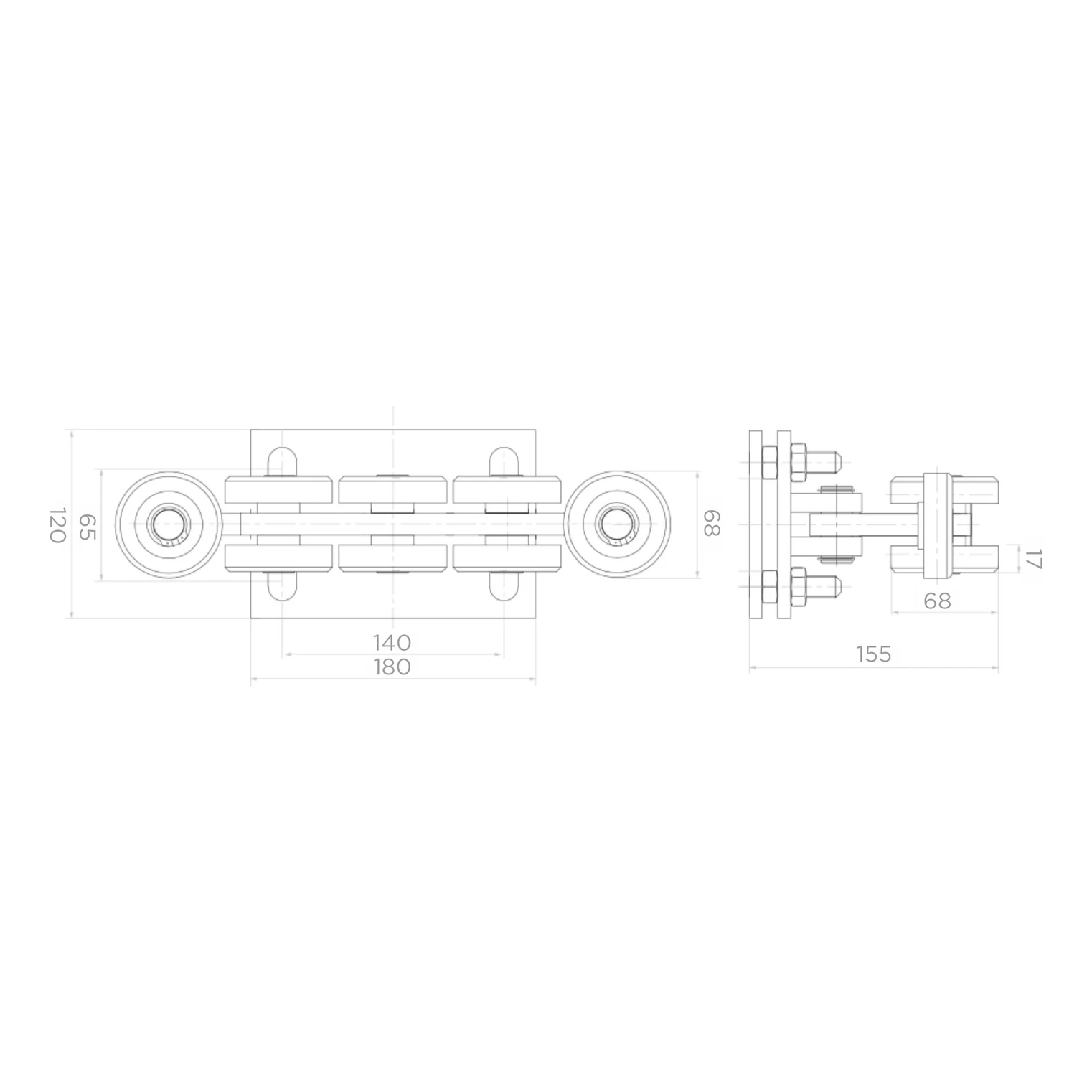

Technický výkres pojezdového vozíku s 9 kladkami s rozměry
Technický výkres pojezdového vozíku s 9 kladkami s rozměry

Podrobný technický výkres pojezdového vozíku uvádí všechny klíčové montážní rozměry. Základní deska o rozměrech 180 × 68 mm s nastavitelnými šrouby umožňuje přesné vyrovnání brány po montáži. Celková výška vozíku je 120 mm a hloubka 155 mm, což je třeba zohlednit při projektování základu.

Nájezdový držák – stabilizace a ochrana

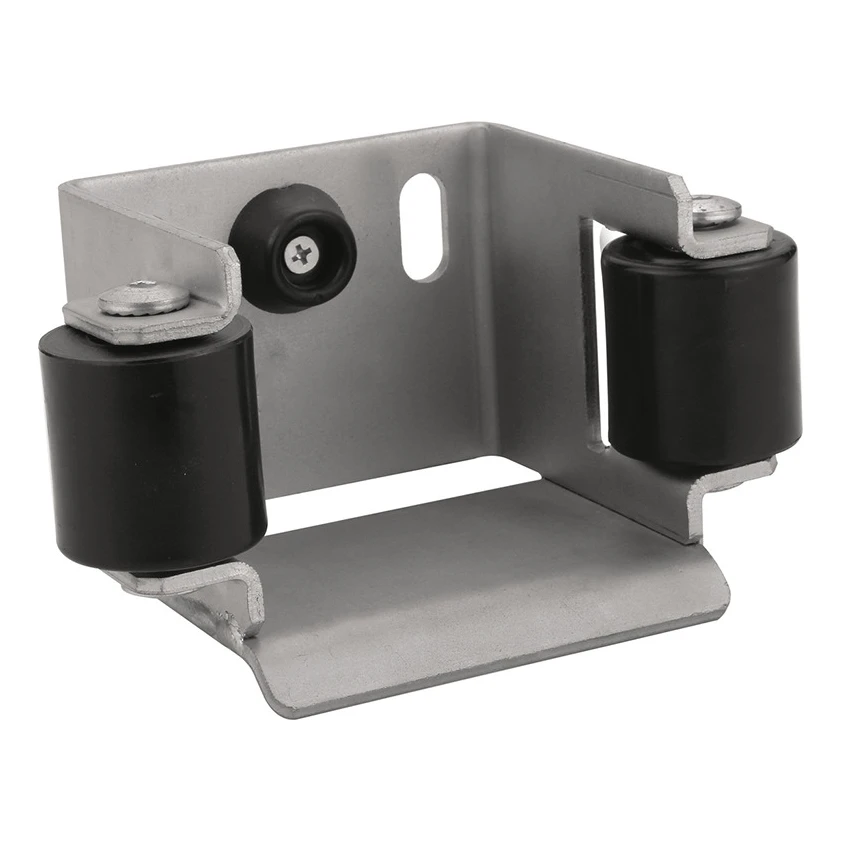

Nájezdový držák pro posuvnou bránu se dvěma vodicími kladkami
Nájezdový držák pro posuvnou bránu se dvěma vodicími kladkami

Ocelový nájezdový držák plní dvojí funkci – stabilizuje bránu po zavření a rozkládá její hmotnost na větší počet nosných prvků, což výrazně prodlužuje životnost pojezdových vozíků. Je vybaven dvěma plastovými vodicími kladkami s roztečí 88 mm, které přesně navádějí profil brány. Na zadní stěně se nacházejí dva montážní otvory a pryžový doraz tlumící zavření. Výrobek je pozinkovaný a odolný vůči povětrnostním vlivům.

  • Kompatibilní profil: 80×80 mm
  • Šířka mezi kladkami: 88 mm
  • Rozměry držáku (d × š × v): 100 × 90 × 85 mm
  • Tloušťka plechu: 4 mm
  • Povrchová úprava: zinek
  • Množství v sadě: 1 ks

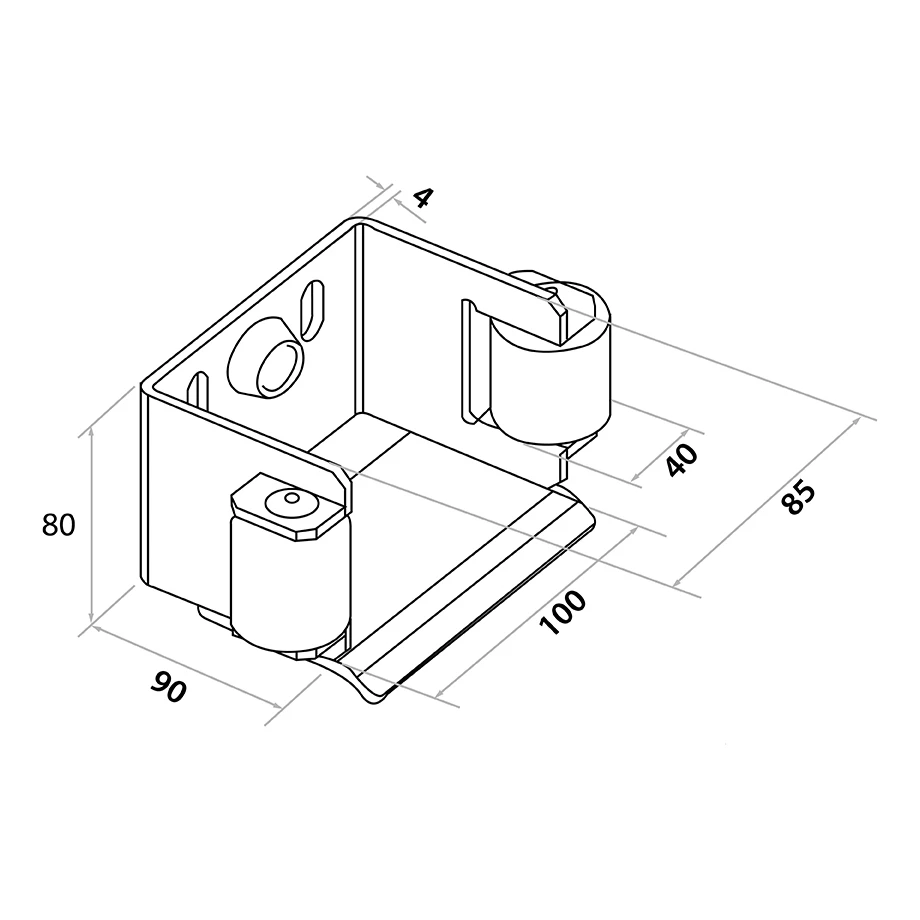

Technický výkres nájezdového držáku s rozměry
Technický výkres nájezdového držáku s rozměry

Rozměrový výkres nájezdového držáku znázorňuje jeho klíčové montážní parametry: základna 100 × 90 mm, výška 80 mm (s kladkami 85 mm), otvor pro vodicí kladku o průměru 40 mm. Konstrukce z plechu o tloušťce 4 mm zajišťuje dostatečnou tuhost a trvanlivost.

Nájezdová kladka – prodloužená životnost systému

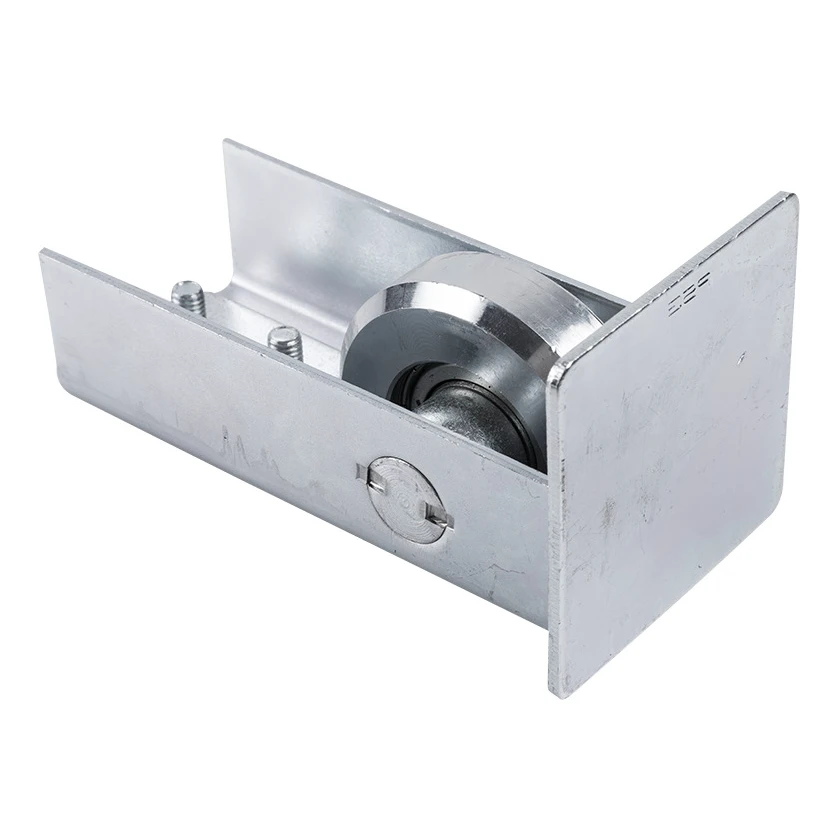

Pozinkovaná nájezdová kladka pro posuvnou bránu
Pozinkovaná nájezdová kladka pro posuvnou bránu

Ocelová nájezdová kladka se montuje na začátek profilu samonosné posuvné brány. Jejím úkolem je plynulé navádění profilu na pojezdové vozíky při každém zavření brány, což výrazně snižuje rázy a prodlužuje životnost celého mechanismu. Navíc poskytuje ochranu před sněhem a ledem, které se hromadí uvnitř profilu. Montážní šrouby jsou součástí balení. Výrobek je pozinkovaný.

  • Kompatibilní profil: 80×80×5 mm
  • Rozměry krytu (d × š × v): 148 × 80 × 62 mm
  • Šířka kladky: 64 mm
  • Tloušťka plechu krytu: 3 mm
  • Povrchová úprava: zinek
  • Součástí balení: montážní šrouby
  • Množství v sadě: 1 ks

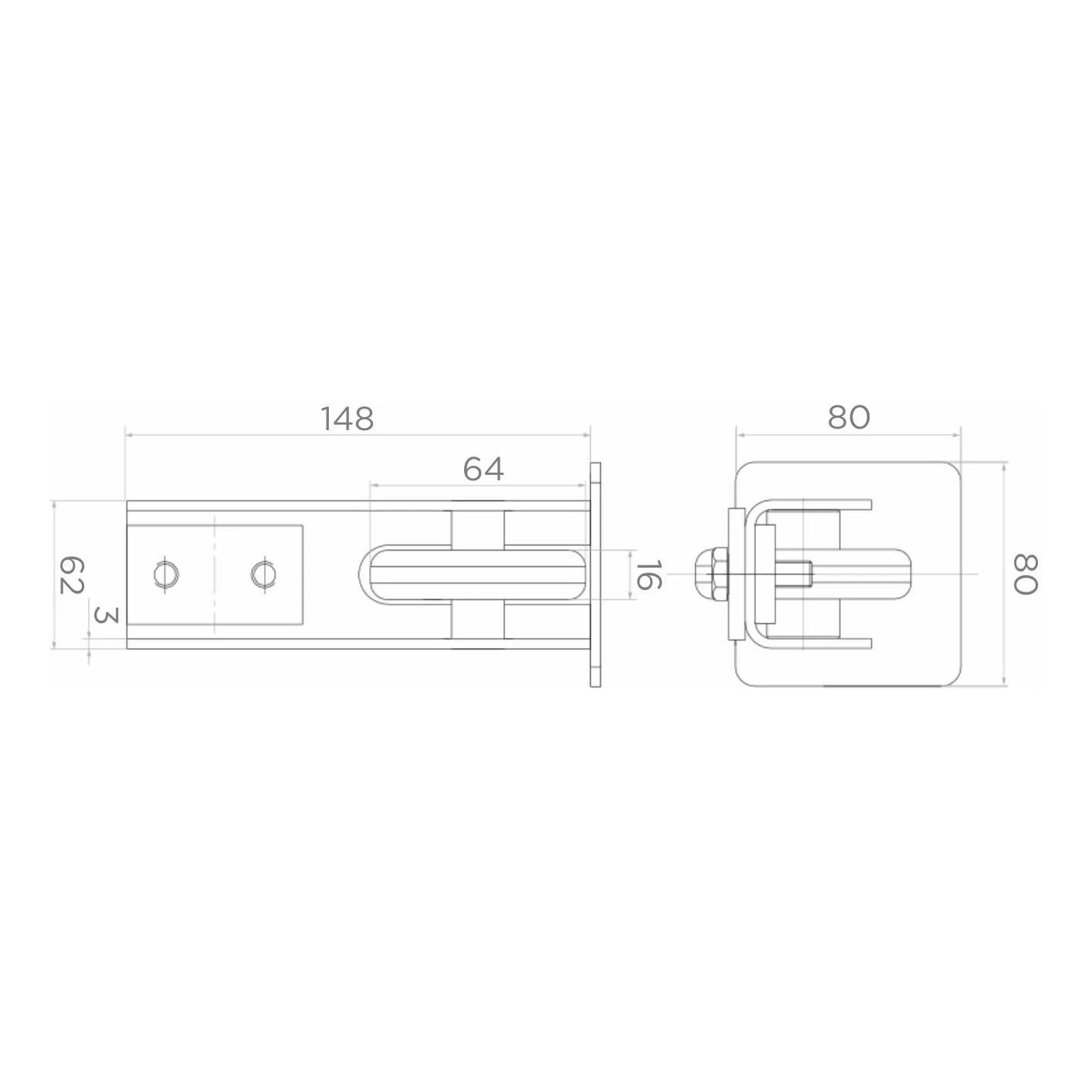

Technický výkres nájezdové kladky s rozměry
Technický výkres nájezdové kladky s rozměry

Technický výkres nájezdové kladky uvádí rozměry krytu: délka 148 mm, šířka 80 mm, výška 62 mm (tloušťka plechu 3 mm). Šířka vnitřní kladky je 64 mm a výška osy 16 mm od základny krytu.

Obsah sady

  • Pojezdový vozík 80 (9 kladek, plastové kladky) – 2 ks
  • Nájezdový držák se dvěma vodicími kladkami – 1 ks
  • Nájezdová kladka s montážními šrouby – 1 ks

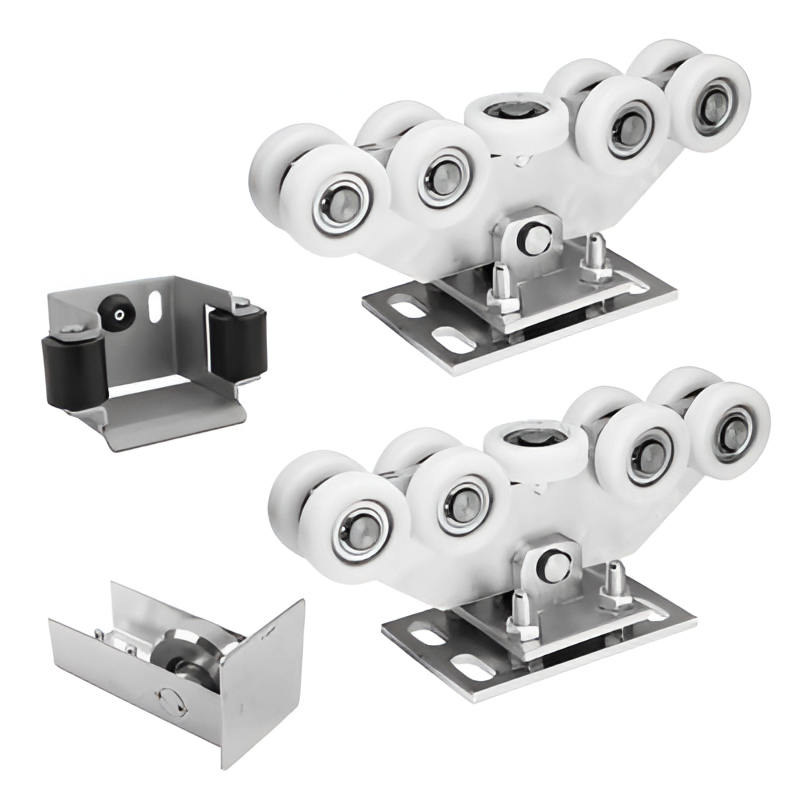

Kompletní sada pro posuvnou bránu – všechny prvky
Kompletní sada pro posuvnou bránu – všechny prvky

Sada je určena pro profesionální montáž samonosných posuvných bran na profilech 80×80×5 mm. Všechny ocelové prvky jsou pozinkované, což zajišťuje odolnost proti korozi a dlouhodobý provoz ve venkovním prostředí. Hmotnost celé sady je 17,22 kg.

Technické údaje sady

  • Kompatibilní profil: 80×80×5 mm
  • Maximální zatížení (na vozík): 600 kg
  • Materiál kladek vozíků: plast s ložisky
  • Povrchová úprava ocelových prvků: zinek
  • Hmotnost sady: 17,22 kg
  • EAN: 5903313203586
