Sada pro samonosnou bránu s nylonovými vozíky + příslušenství KIT pro nosný C profil 80
Zanechte zpětnou vazbu k produktu

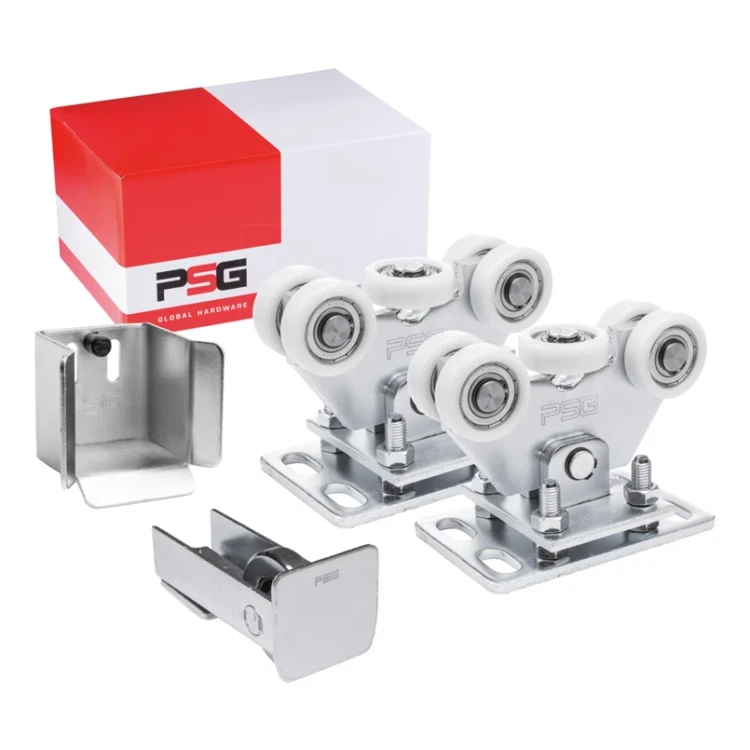

Kompletní sada pro samonosné posuvné brány: 2 pojezdové vozíky 60.003.01 s 5 plastovými kladkami, najížděcí kladka s koncovkou a dojezdová kapsa. Nosný C profil 80×80×5 mm, hmotnost sady 13,3 kg, pozinkováno.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 000-213
Vlastnosti produktu
[PIM] wozki #111
- Velikost pojezdové lišty 80x80x5
- Typ pojezdového systému Pojezdový systém
- Typ produktu Sada / KIT s příslušenstvím
- Materiál koleček Nylon
- Počet koleček [szt.] 5
- Konstrukce vozíku Výkyvná
- Max. nosnost [kg] 450
Popis
Sada pro samonosnou bránu s pojezdovými vozíky a příslušenstvím
Kompletní sada pro samonosnou bránu s příslušenstvím – hotové montážní řešení pro samonosné posuvné brány. Sada obsahuje vše, co potřebujete ke správnému zavěšení a stabilizaci brány na nosném C profilu 80×80×5 mm: dva pojezdové vozíky, najížděcí kladku s ochranným zakončením a dojezdovou kapsu.
Díky této sadě ušetříte čas i peníze – místo nákupu jednotlivých dílů zvlášť získáte odpovídající sadu v jednom balení. Je to cenově výhodné řešení zejména pro instalační firmy, které provádějí montáže samonosných posuvných bran.

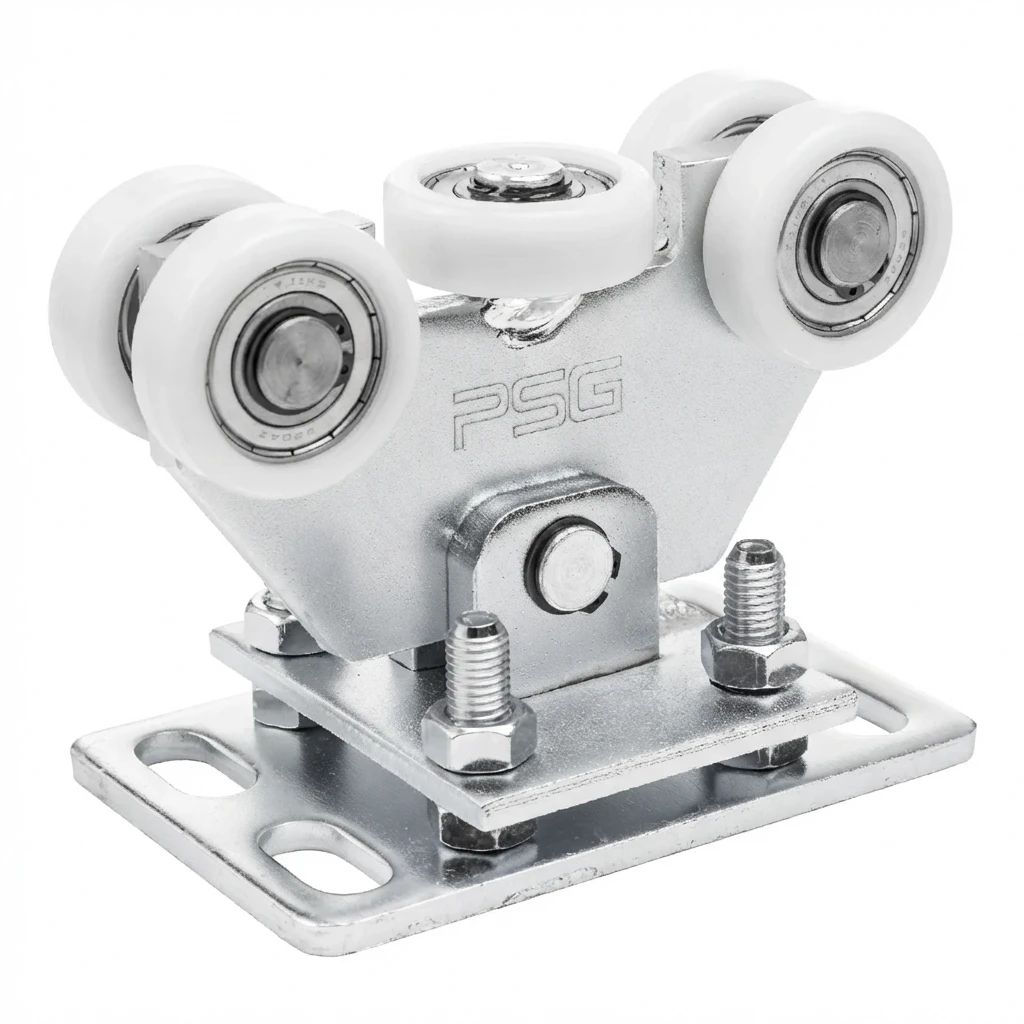

Pojezdový vozík
Vozík je vybaven 5 plastovými kladkami, včetně jedné horizontální kladky, která zajišťuje dodatečnou boční stabilizaci. Kyvná konstrukce – vozík je s podstavou spojen čepem, díky čemuž se automaticky přizpůsobí profilu nosného C profilu. Regulace výšky pomocí šroubů umožňuje přesné nastavení brány. Všechny ocelové prvky jsou pozinkované, což zajišťuje vysokou odolnost proti korozi. V sadě jsou 2 kusy pojezdových vozíků.
Najížděcí kladka s koncovkou
Ocelový prvek montovaný na začátek nosného C profilu posuvné brány. Zakončení kladky představuje ochranu před sněhem a ledem a zabraňuje zablokování profilu v náročných povětrnostních podmínkách. Součástí balení jsou montážní šrouby. Prvek je pozinkovaný a určený pro nosný C profil 80×80×5 mm.
Dojezdová kapsa
Ocelová dojezdová kapsa určená pro nosný C profil 80×80×5 mm i 70×70×4 mm. Na zadní stěně se nacházejí dva montážní otvory a gumový doraz. Najížděcí kladka zajíždí do dojezdové kapsy upevněné ke sloupku, čímž rozkládá hmotnost brány na větší počet prvků a stabilizuje ji po zavření. Toto řešení výrazně prodlužuje životnost pojezdových vozíků.

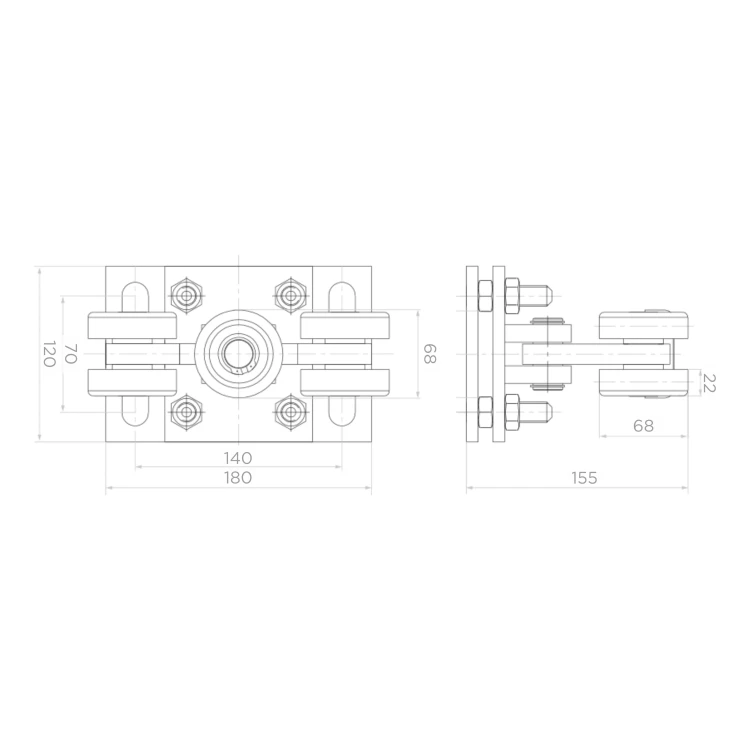

Rozměry vozíku: základna 180×120 mm, rozteč upevnění 140×70 mm, celková výška 155 mm, šířka kladek 68 mm.
Obsah sady
- Pojezdový vozík – 2 ks
- Najížděcí kladka s koncovkou – 1 ks
- Dojezdová kapsa – 1 ks
Technické údaje
- Nosný C profil: 80×80×5 mm (dojezdová kapsa se hodí také pro 70×70×4 mm)
- Hmotnost sady: 13,3 kg
- Povrchová úprava: pozinkování
- Kladky: plast s ložisky
- Regulace: výška brány pomocí šroubů

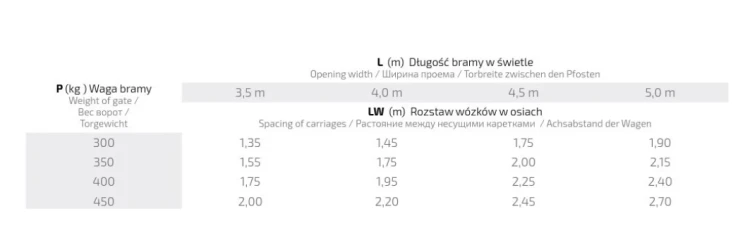

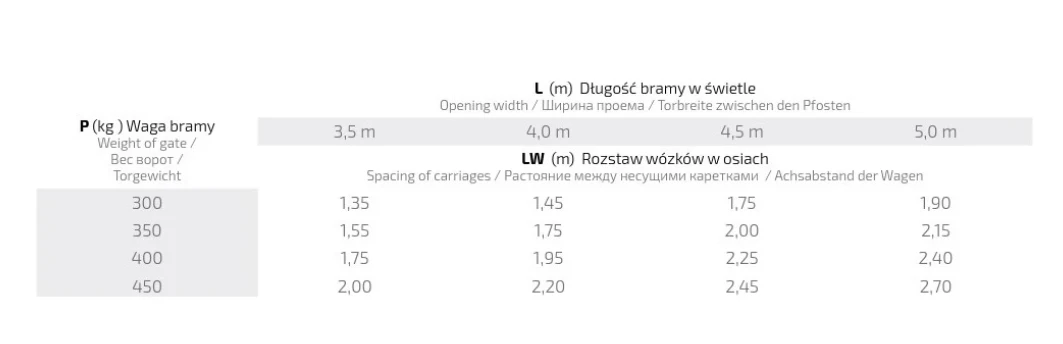

Volba rozteče vozíků – správná osová rozteč vozíků závisí na hmotnosti brány a délce světlého otvoru. Pro brány o hmotnosti 300 kg a otvoru 3,5 m činí rozteč 1,35 m, zatímco pro brány o hmotnosti 450 kg a otvoru 5,0 m až 2,70 m. Podrobné hodnoty pro všechny kombinace najdete v technické tabulce.
