SIMET SIMTEC SM20C 4P – přepěťová ochrana Typ 2 (C) 20kA 1,5kV
produkt nedostupný
přidat do seznamu přání
Popis

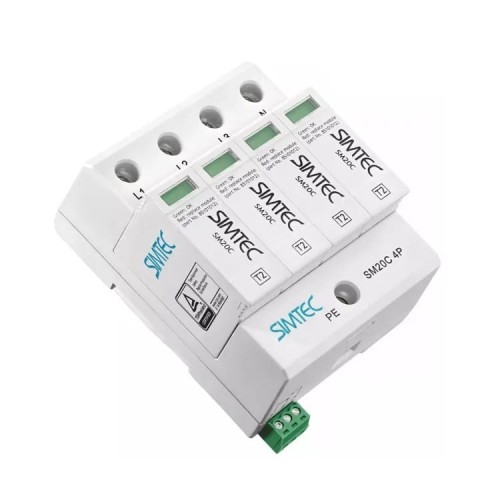

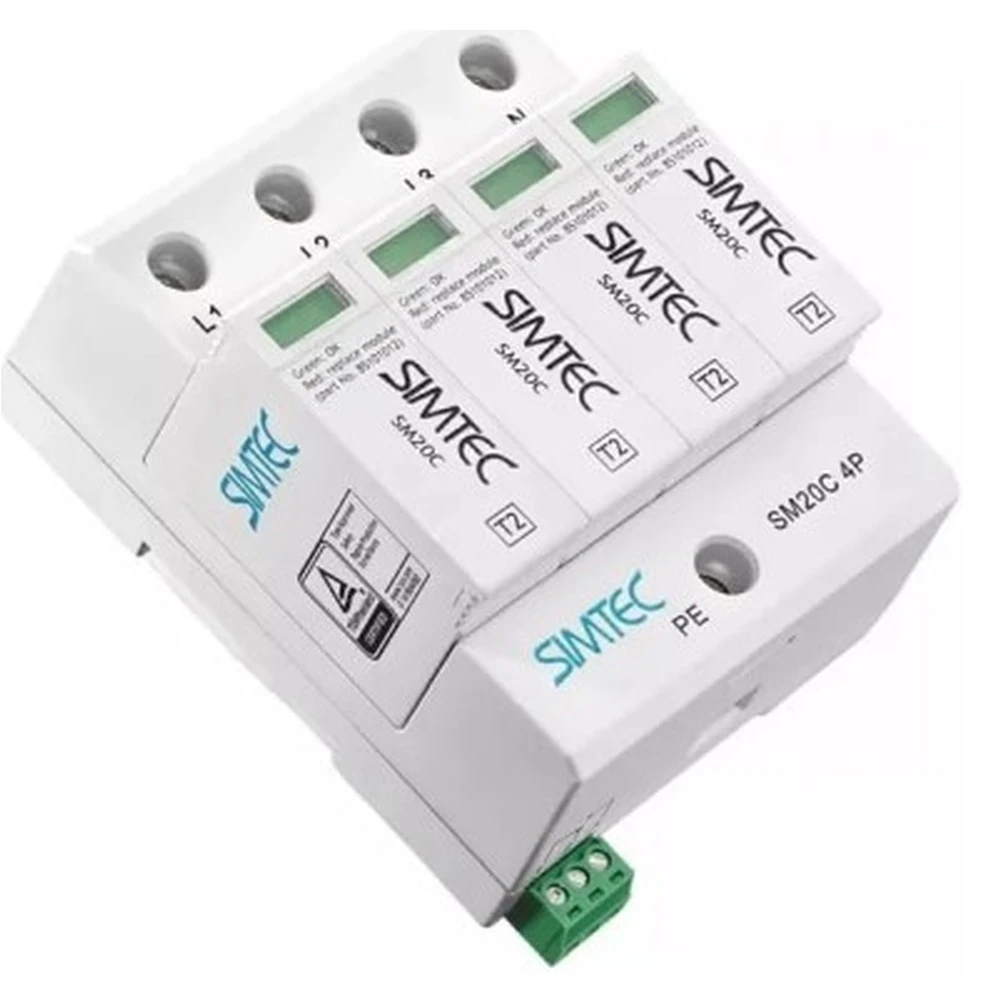

SIMET SIMTEC SM20C 4P – přepěťová ochrana Typ 2 (C) 20kA 1,5kV
SIMET SIMTEC SM20C 4P je čtyřpólová přepěťová ochrana třídy C (Typ 2), určená k ochraně elektrických instalací v sítích TN před atmosférickými a spínacími přepětími. Zařízení zajišťuje jmenovitý svodový proud 20 kA a napěťovou ochrannou úroveň pod 1,2 kV, účinně chránící koncová zařízení — od počítačové a telekomunikační techniky po prvky automatizace budov. Modulární konstrukce s vyměnitelnými vložkami umožňuje rychlou výměnu poškozeného prvku bez demontáže celého přístroje, což zkracuje dobu servisu a snižuje náklady na údržbu instalace. Přepěťová ochrana nevyžaduje použití předřadných tlumivek, což zjednodušuje schéma rozvaděče. Montáž se provádí na lištu 35 mm dle EN 60715 — standardní zámky umožňují instalaci během několika sekund. Zelená kontrolní okénka na každém modulu umožňují okamžité vizuální ověření stavu ochrany bez použití měřicích přístrojů.
Klíčové vlastnosti a použití
- Ochrana proti atmosférickým a spínacím přepětím v sítích TN
- Modulární konstrukce s vyměnitelnými vložkami — rychlý servis bez výměny celého přístroje
- Bez nutnosti použití předřadných tlumivek — zjednodušená montáž
- Vizuální signalizace stavu každého modulu pomocí zelených indikátorů
- Montáž na DIN lištu 35 mm dle EN 60715 — standardní instalace v rozvaděči
Technická specifikace
| Elektrické parametry | |
|---|---|
| Třída ochrany | C (Typ 2) |
| Počet pólů | 4 |
| Jmenovité provozní napětí | 230 V |
| Nejvyšší trvalé provozní napětí (Uc) | 275 V |
| Jmenovitý svodový proud (In) | 20 kA |
| Rázový proud | 20 kA |
| Napěťová ochranná úroveň (Up) | < 1,2 kV |
| Doba odezvy | < 25 ns |
| Provozní frekvence | 40–63 Hz |
| Síť | |
| Typ sítě | TN |
| Montáž a kryt | |
| Způsob montáže | lišta 35 mm dle EN 60715 |
| Stupeň krytí IP | IP20 |
| Barva | šedá |
| Provozní podmínky | |
| Přípustná vlhkost | < 95% |
| Obchodní údaje | |
| Výrobce | SIMET |
| Model | SM20C 4P |
| Hmotnost | 0,2 kg |
| EAN | 5907813217296 |
Soubory ke stažení:
Technické údaje
| Aplikace | AC (síťový) |
| Typ přepěťové ochrany (třída SPD) | T2 (C) |
| Jmenovité napětí [V] | 275V AC |
| Počet pólů | 4P |
| Bleskový proud (Iimp/In) [kA] | 20 kA |
| Značka | SIMTEC |
| Ochranná úroveň (Up) [kV] | 1,5 kV |
