Rohový sloupek pro zábradlí na sklo fi 42,4x1060/1102,4mm 4 úchyty broušený
produkt nedostupný
přidat do seznamu přání
Popis

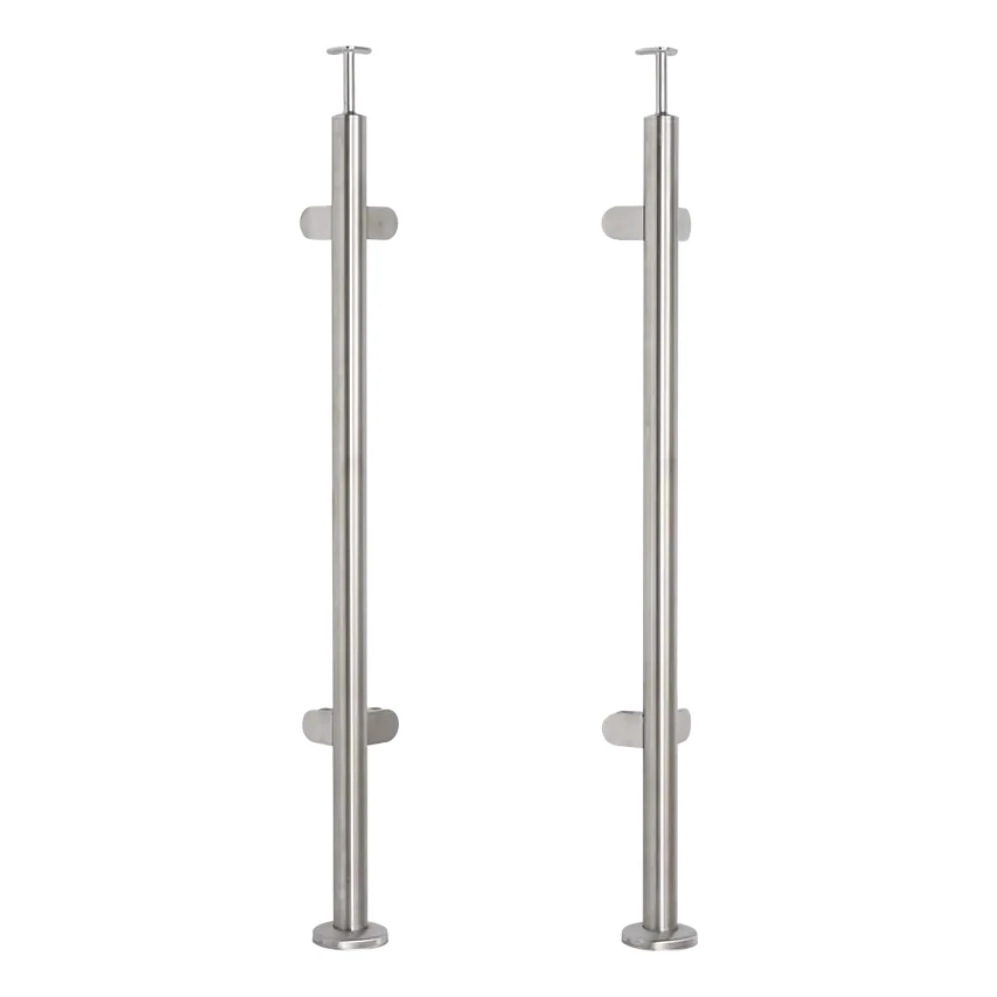

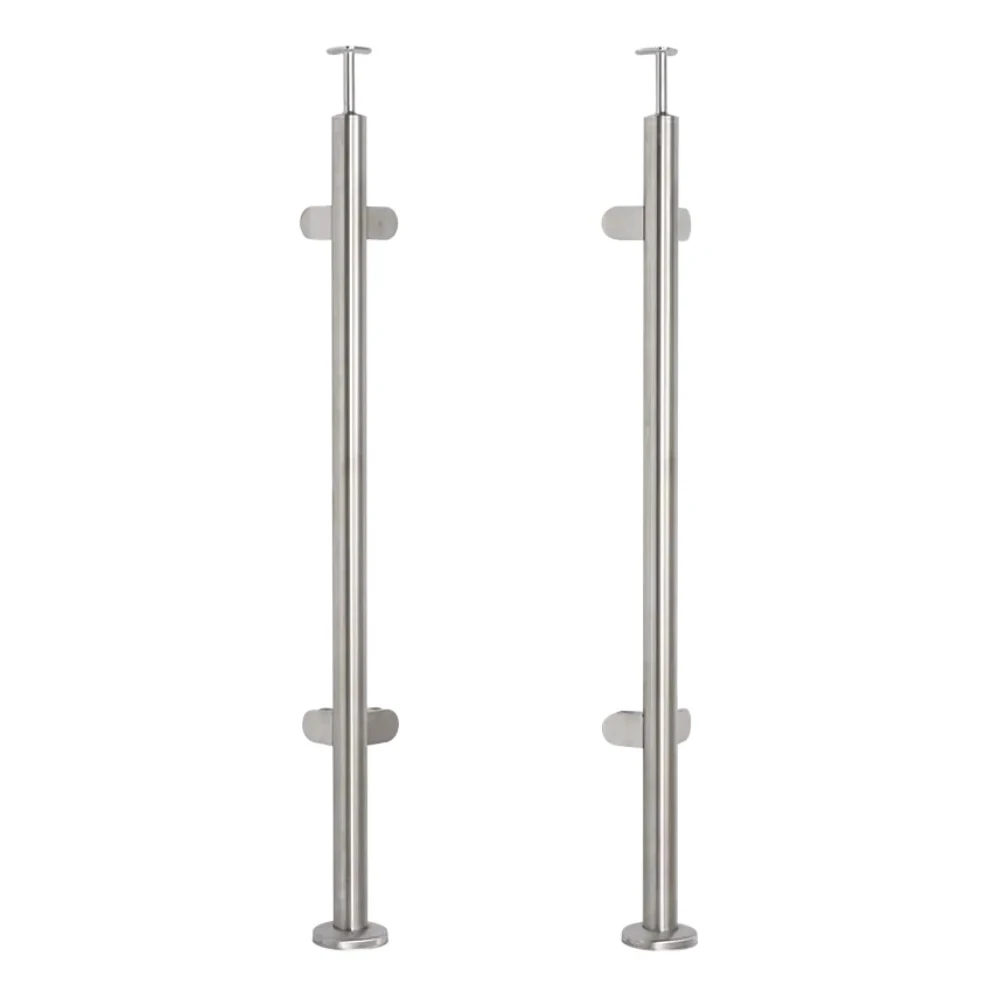

Rohový sloupek pro zábradlí nerezová ocel fi 42,4 mm – 4 úchyty na sklo
Rohový sloupek pro zábradlí z nerezové oceli AISI 304 s satinovým povrchem — hotový prvek pro stavbu profesionálních skleněných zábradlí. Vybaven 4 úchyty na sklo o rozměrech 40×50 mm, které obslouží tabule o tloušťce od 6 do 10,76 mm. Univerzální konstrukce umožňuje použití jak u balkonových, tak i schodišťových zábradlí.
Snadná montáž a flexibilita nastavení
Podpěra madla není trvale přilepena — k jejímu připevnění je třeba použít anaerobní lepidlo na nerezovou ocel. Takové řešení poskytuje několik důležitých výhod:
- Montáž madla je snazší a rychlejší
- Nastavení sloupku lze přizpůsobit podmínkám na stavbě
- V případě potřeby — např. nerovnosti podlahy — lze sloupek zkrátit
Sloupek se montuje do podlahy a je určen pro rohové konstrukce s úhlem 90° — konzola madla má odpovídajícím způsobem tvarovanou montážní destičku.

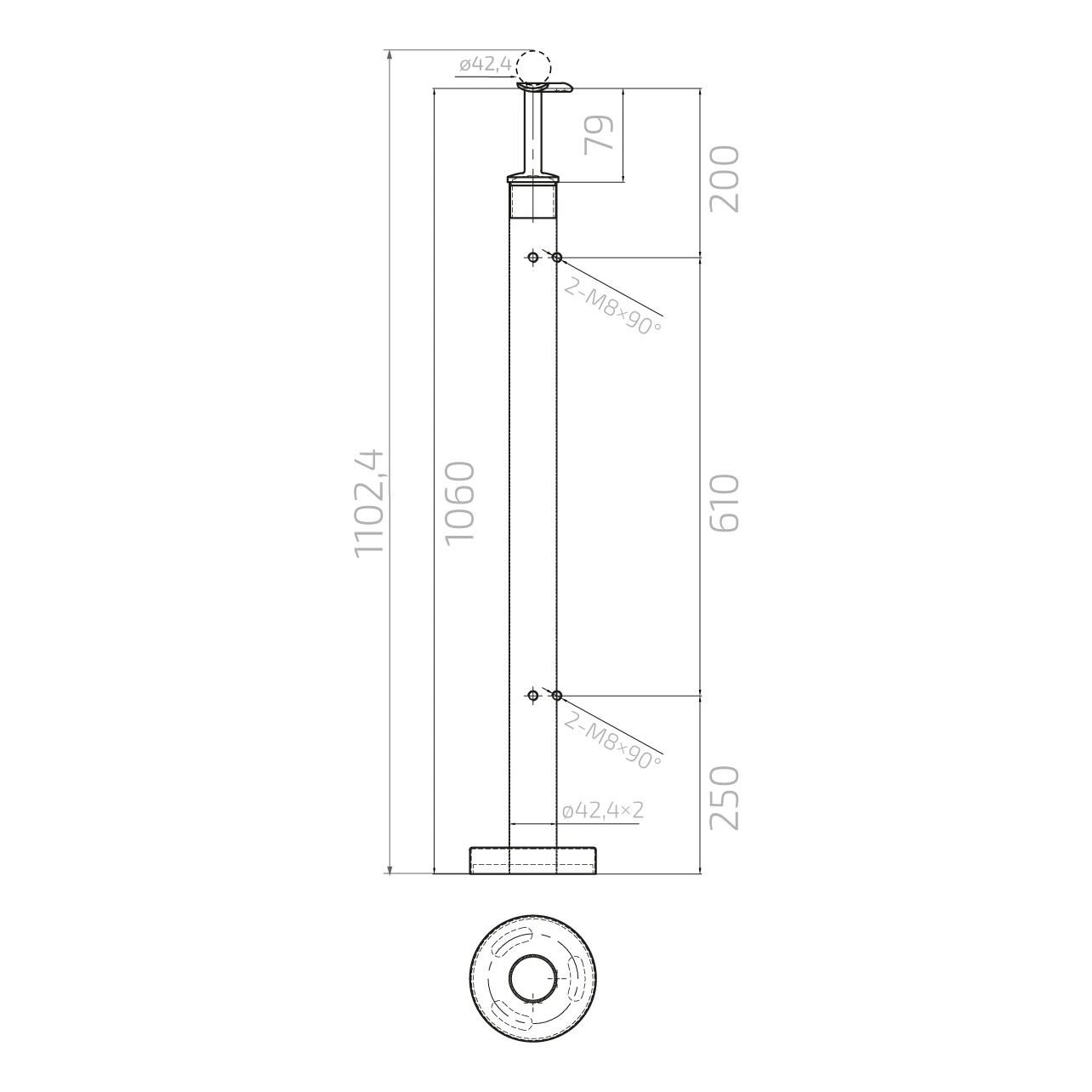

Rozměry sloupku
- Výška trubky sloupku: 1060 mm
- Celková výška (k ose madla): 1102,4 mm
- Průměr trubky: ø42,4 mm, tloušťka stěny: 2 mm
- Rozteč úchytů na sklo: 610 mm
- Vzdálenost spodních úchytů od základny: 250 mm
- Vzdálenost horních úchytů od vrcholu trubky: 200 mm
- Výška konzoly madla: 79 mm
- Průměr madla: ø42,4 mm
- Montážní otvory úchytů: 2×M8 pod úhlem 90°

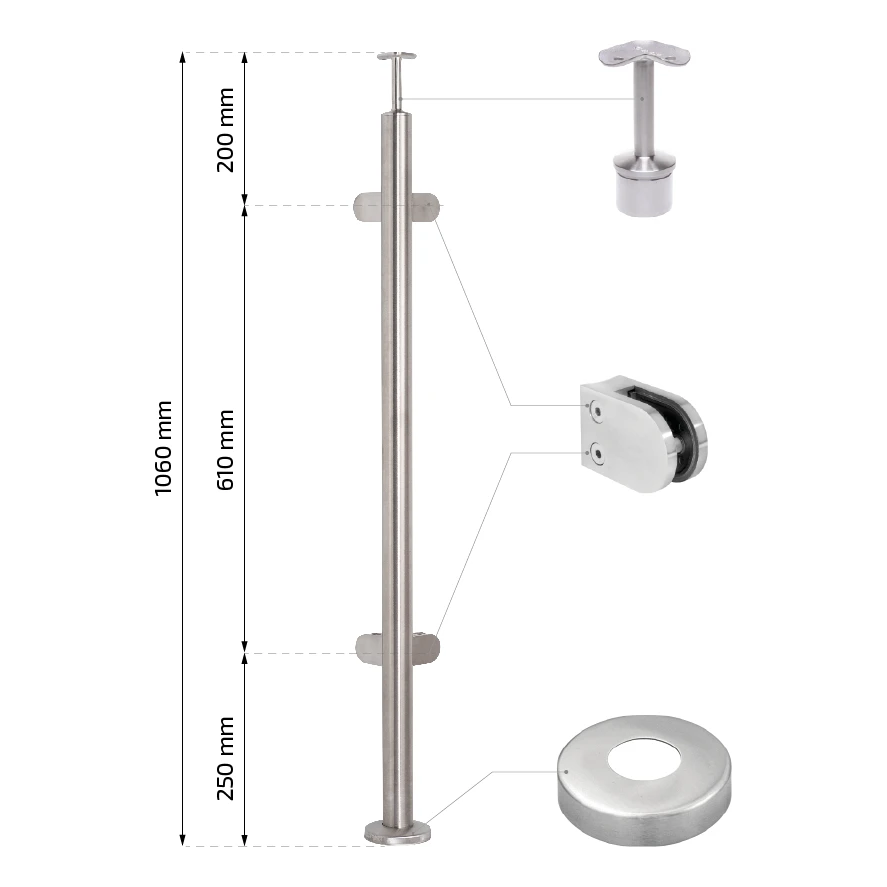

Obsah sady
- Rohový sloupek z nerezové oceli AISI 304
- Úchyty na sklo — 4 kusy (rozměry: 40×50×40 mm)
- Spojka sloupku (rohová konzola madla 90°)
- Krycí rozeta základny
- Kompletní sada gumek pod sklo 8 mm
V případě použití skel jiné tloušťky než 8 mm je nutné vybrat gumičky odpovídající velikosti — úchyty obslouží sklo o tloušťce od 6 do 10,76 mm.

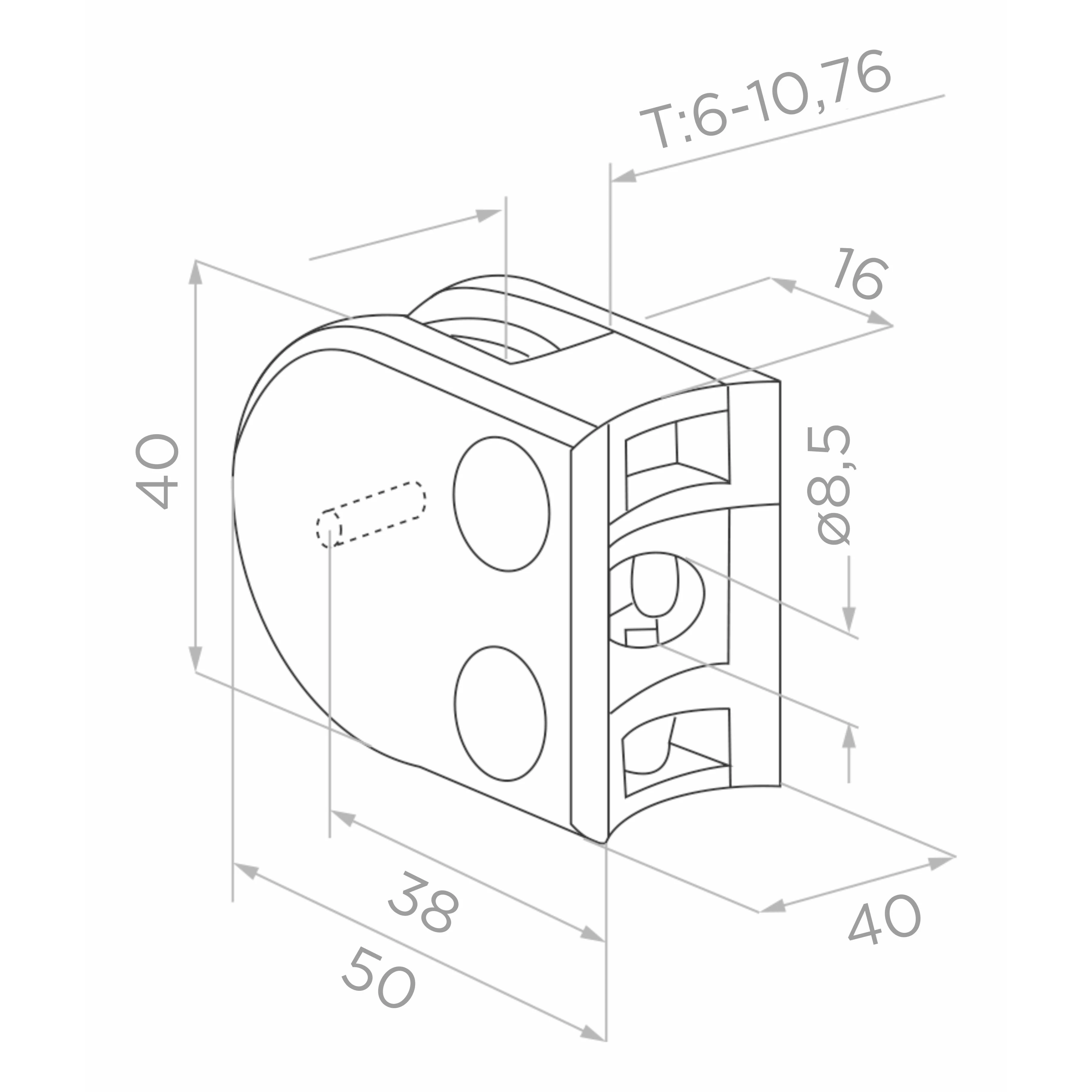

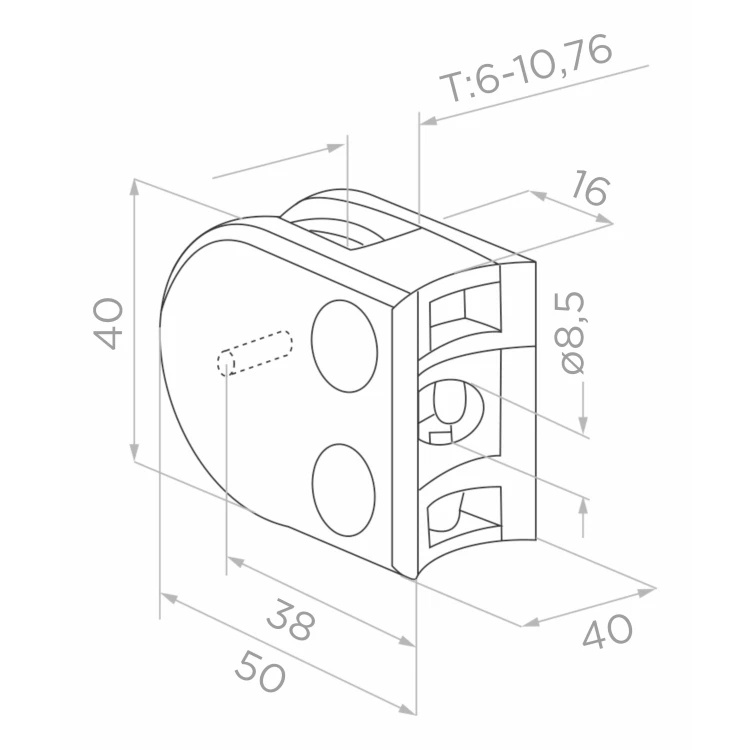

Parametry úchytu na sklo
- Rozměry: 50×40×40 mm (délka × výška × hloubka)
- Rovná část: 38 mm
- Tloušťka obslouženého skla: 6–10,76 mm
- Průměr montážního otvoru: ø8,5 mm
- Vzdálenost osy otvoru od hrany: 16 mm

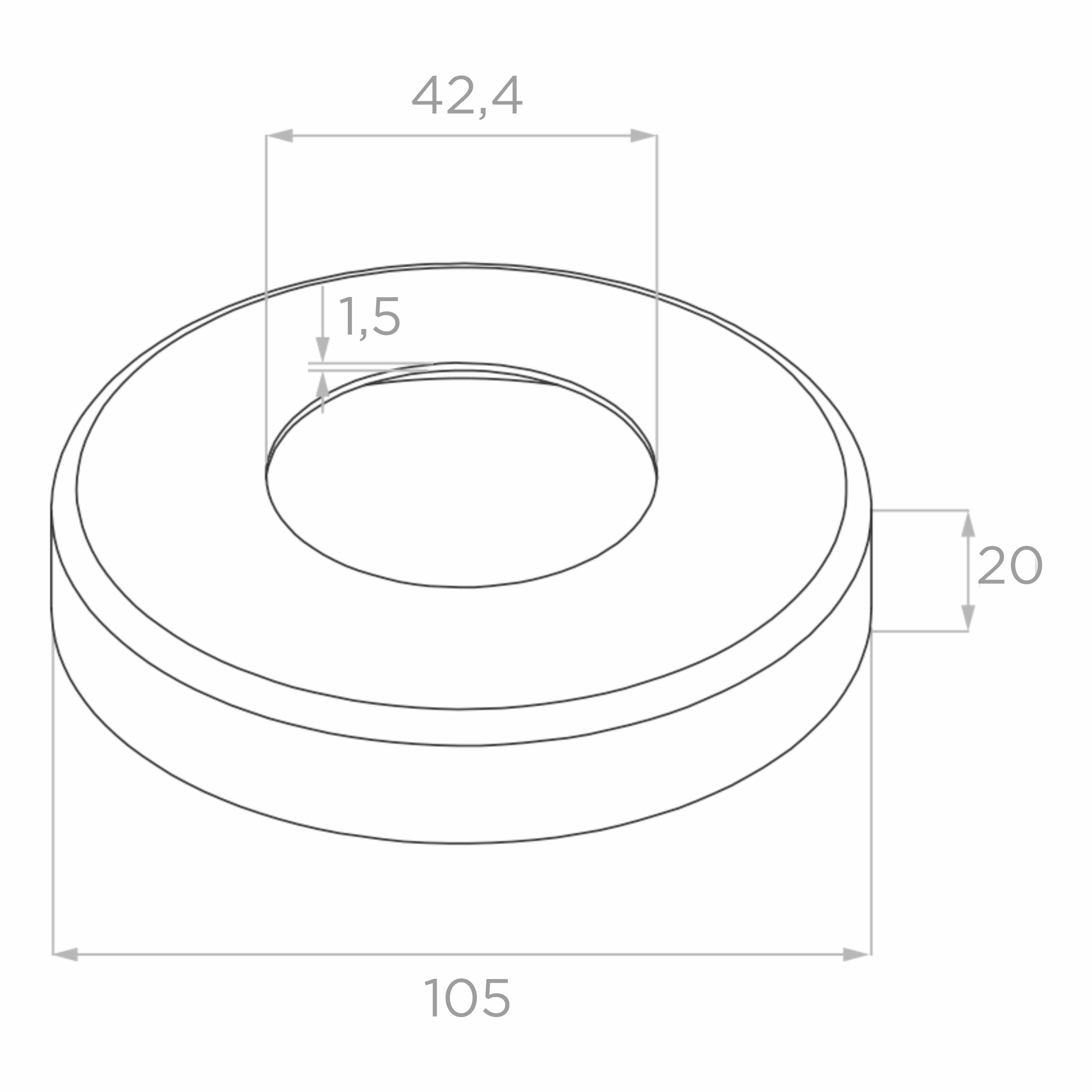

Parametry krycí rozety základny
- Vnější průměr: 105 mm
- Vnitřní průměr: ø42,4 mm
- Výška: 20 mm
- Tloušťka materiálu: 1,5 mm

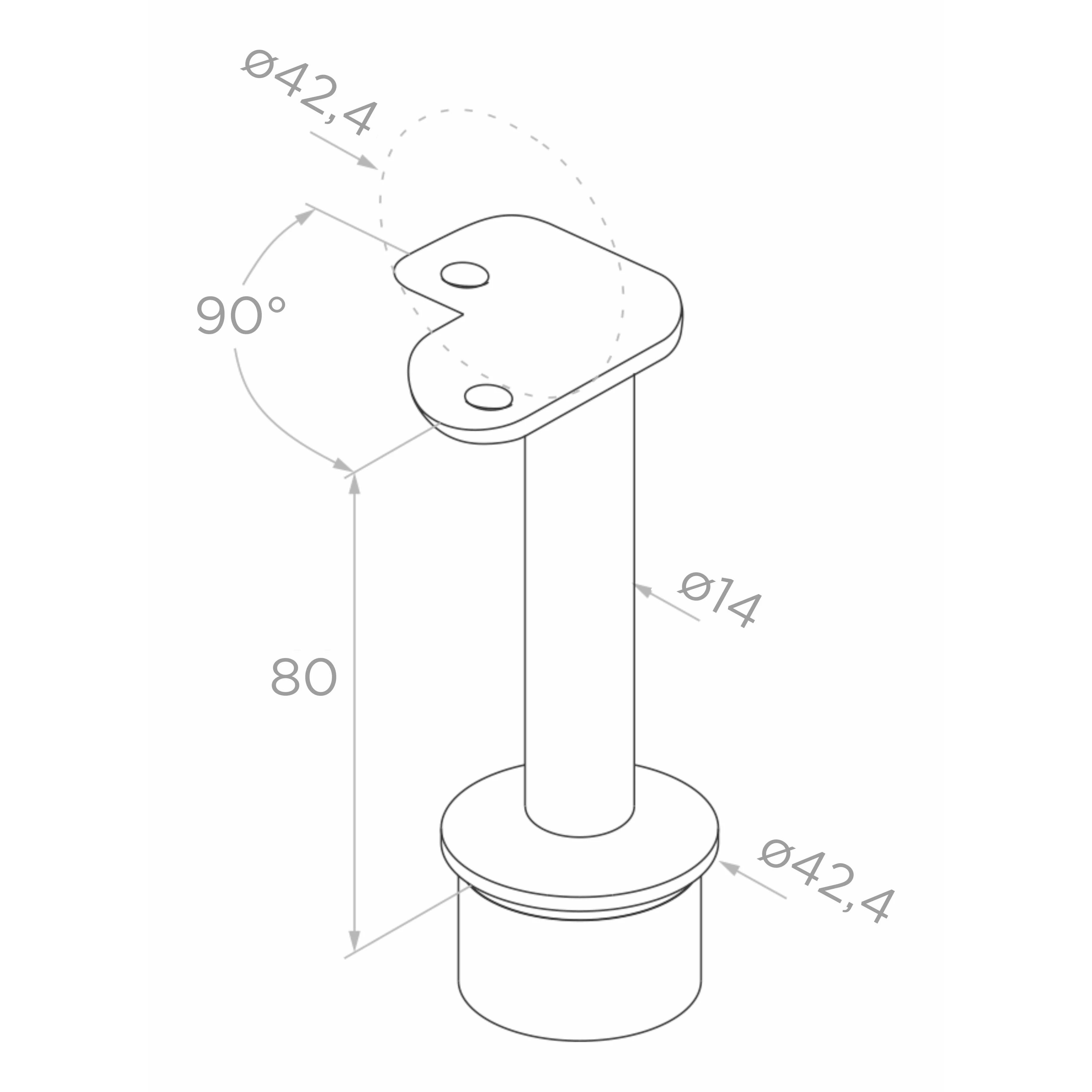

Parametry konzoly madla
- Výška od přírubky k ose madla: 80 mm
- Průměr třmenu: ø14 mm
- Průměr základny: ø42,4 mm
- Průměr madla: ø42,4 mm
- Úhel montážní destičky: 90°
Obecné údaje
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: broušený / satinový
- Hmotnost: 3,66 kg
- EAN: 5903313202190
Technické údaje
| Povrchová úprava | Satén |
| Montážní systém | 42,4 mm |
| Materiál | AISI 304 |
