Regulovatelný vratový závěs M16 s kuličkovým ložiskem – pozinkovaný

Přejít na zpětnou vazbu k produktu

Regulovatelný vratový závěs M16 s kuličkovým ložiskem, pozinkovaná ocel. Pracovní délka 111,5 mm, šířka držáku U 34 mm, tloušťka plochého železa 6 mm. Závit M16, průměr lůžka ložiska 26 mm. Pro křídlové brány a branky.

Přejít na úplný popis
s DPH bez DPH
Cena 195,50 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] zawiasy #113

  • Typ závitu M16
  • Materiál Ocel
  • Nastavení Ano
  • Průměr 1
  • Způsob montáže K zazdění

Popis

Nastavitelný vratový pant M16 s kuličkovým ložiskem – pozinkovaný, zašroubovatelný

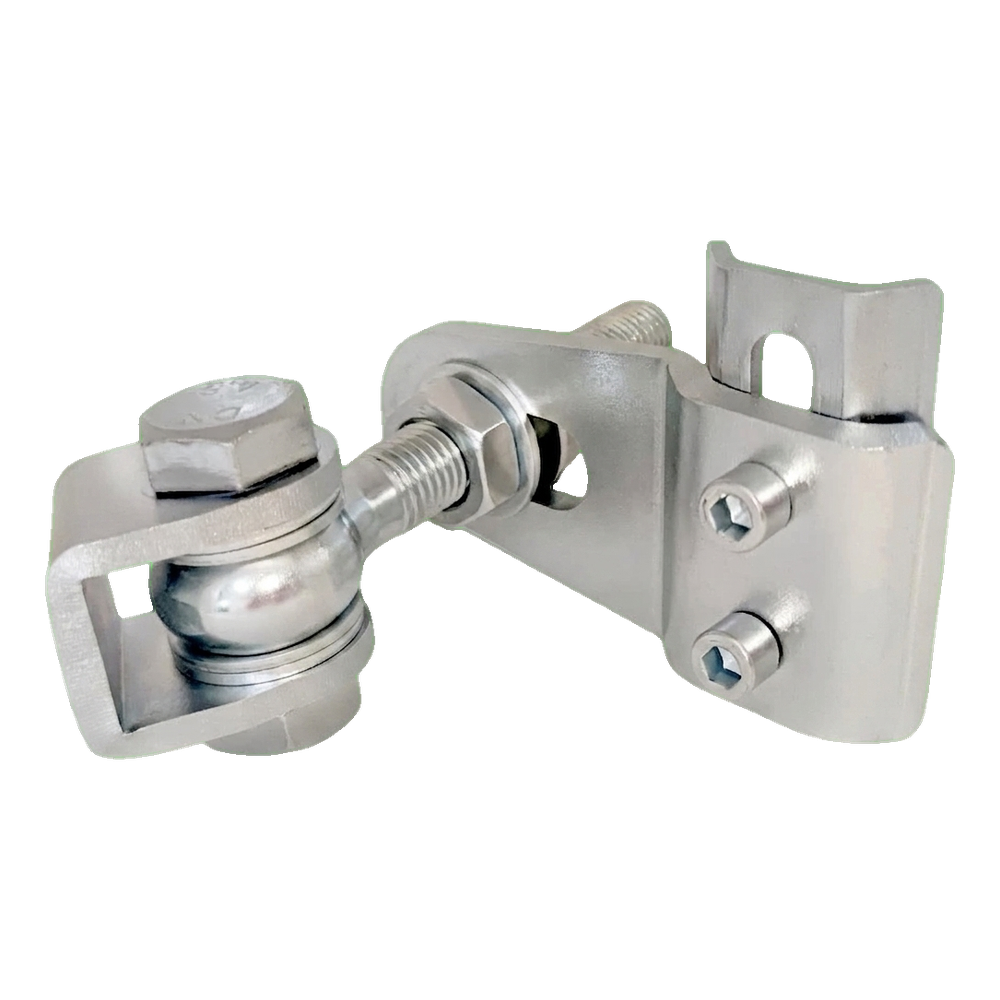

Nastavitelný vratový pant M16 s kuličkovým ložiskem – celkový pohled
Nastavitelný vratový pant M16 s kuličkovým ložiskem – celkový pohled

Nastavitelný vratový pant M16 s kuličkovým ložiskem je odolný kování určený pro zavěšování křídlových bran a branek v plotových systémech. Pant je nastavitelný ve třech rovinách, což výrazně usnadňuje montáž a následnou korekci nastavení. Vestavěné kuličkové ložisko zajišťuje plynulý, tichý chod pantu i při velkém zatížení a solidní konstrukce z pozinkované oceli zaručuje mnoholetou odolnost proti korozi a povětrnostním podmínkám. Pant nevyžaduje svařování – je zašroubovatelný.

Pant se skládá ze dvou hlavních prvků — držáku typu U s osou otáčení s kuličkovým ložiskem a montážní desky s otvory pro šrouby. Oba prvky jsou spojeny nastavitelným závitovým trnem, což umožňuje plynulé nastavení rozteče a vyrovnání křídla brány vzhledem ke sloupku. Upevnění desky se provádí pomocí dvou imbusových šroubů, což zajišťuje pevné a stabilní spojení s nosnou konstrukcí. Je možné nastavení pantu po dokončené montáži.

Rozměry a technické parametry

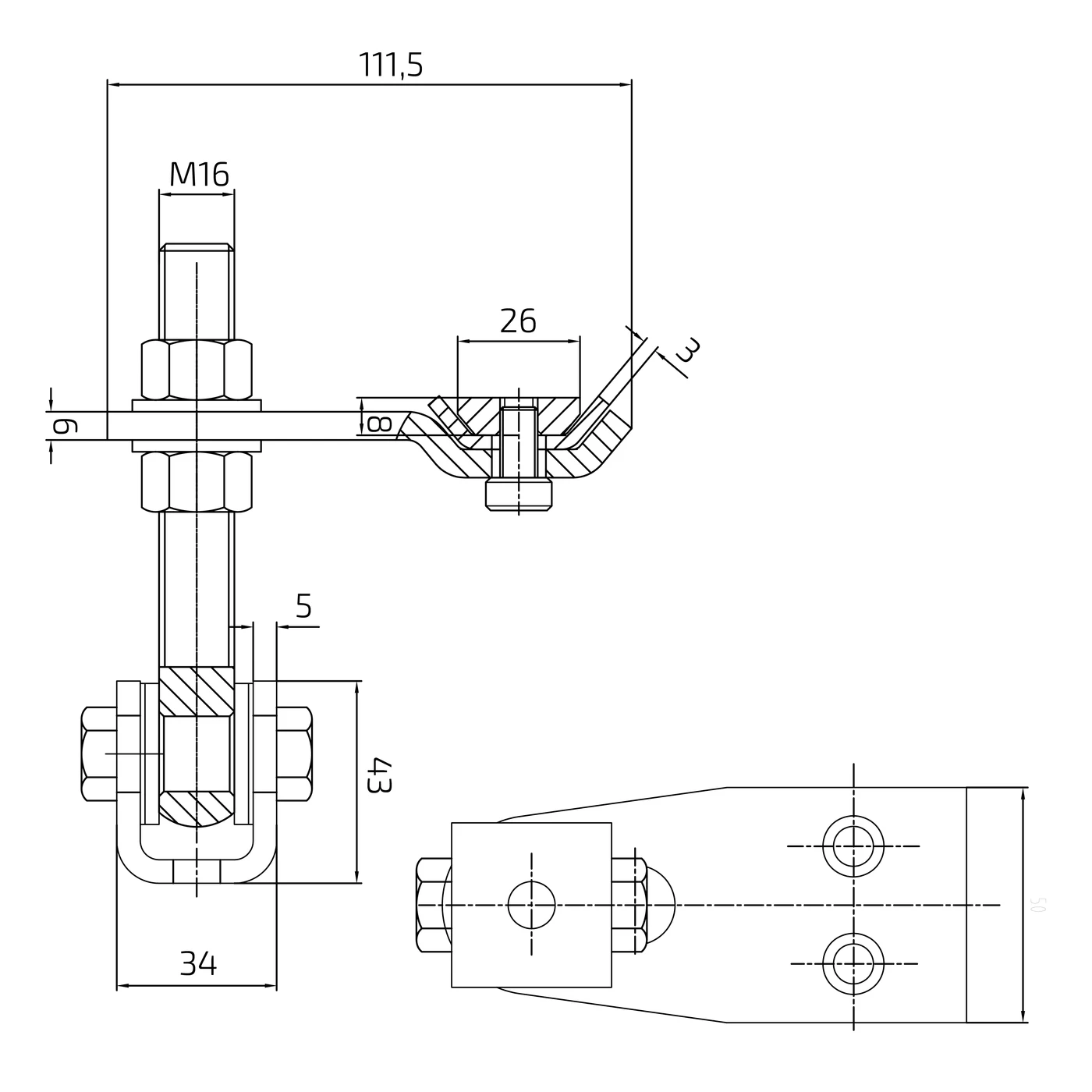

Výkres nastavitelného vratového pantu M16 – boční pohled a pohled shora
Výkres nastavitelného vratového pantu M16 – boční pohled a pohled shora
  • Závit nastavovacího trnu: M16
  • Pracovní délka (od osy trnu k hraně desky): 111,5 mm
  • Vnější šířka držáku U: 34 mm
  • Délka držáku U: 43 mm
  • Tloušťka materiálu držáku U: 5 mm
  • Průměr lůžka ložiska: 26 mm
  • Tloušťka hlavního plochého materiálu: 6 mm
  • Tloušťka profilované desky: 3 mm
  • Šířka montážní desky: cca 50 mm
  • Materiál: pozinkovaná ocel
  • Ložisko: kuličkové
  • Nosnost pantu: 105 kg
  • Úhel otevření: 180°
  • Odolnost proti opotřebení: ano

Použití a montáž

Pant je určen především pro křídlové brány a branky v plotových systémech rezidenčních, průmyslových a u veřejných budov. Nastavení na závitu M16 umožňuje korigovat úroveň křídla bez demontáže celého pantu — stačí povolить zajišťovací matici, nastavit požadovanou polohu a znovu dotáhnout. Pro montážní týmy to znamená kratší čas montáže a možnost snadné korekce v případě sedání sloupků nebo změny geometrie brány po delším používání.

Montážní deska s otvory pro imbusové šrouby umožňuje montáž jak přímo na ocelový sloupek, tak na dodatečnou kotevní desku — díky tomu je pant kompatibilní s mnoha typy plotových konstrukcí. Kuličkové ložisko eliminuje tření kov–kov, což se promítá v bezporuchovém a tichém chodu po celou dobu provozu.
