Regulovatelný ohnutý pant M16 pro brány a branky – 180° / 125 mm, pozinkovaný

Přejít na zpětnou vazbu k produktu

Regulovatelný ohnutý pant M16 z oceli S235JR, galvanicky pozinkovaný. Délka ramene 125 mm, posunutí osy 40 mm, otevření 180°. Montážní plech 82x50x78 mm se 4 upevňovacími otvory. Pro brány a branky. Hmotnost 0,57 kg.

Přejít na úplný popis
s DPH bez DPH
Cena 189,56 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

Dostupnost:
Dočasně nedostupné
Nedostupné

Vlastnosti produktu

[PIM] zawiasy #113

  • Typ závitu M16
  • Materiál Ocel
  • Nastavení Ano
  • Průměr 1
  • Způsob montáže K zazdění

Popis

Regulovatelný ohnutý pant M16 pro brány a branky – 180° / 125 mm, pozinkovaný

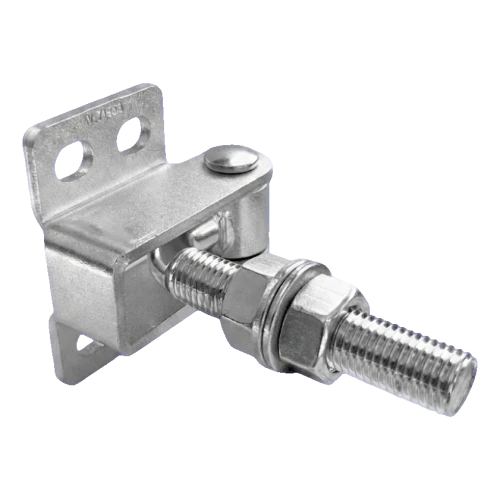

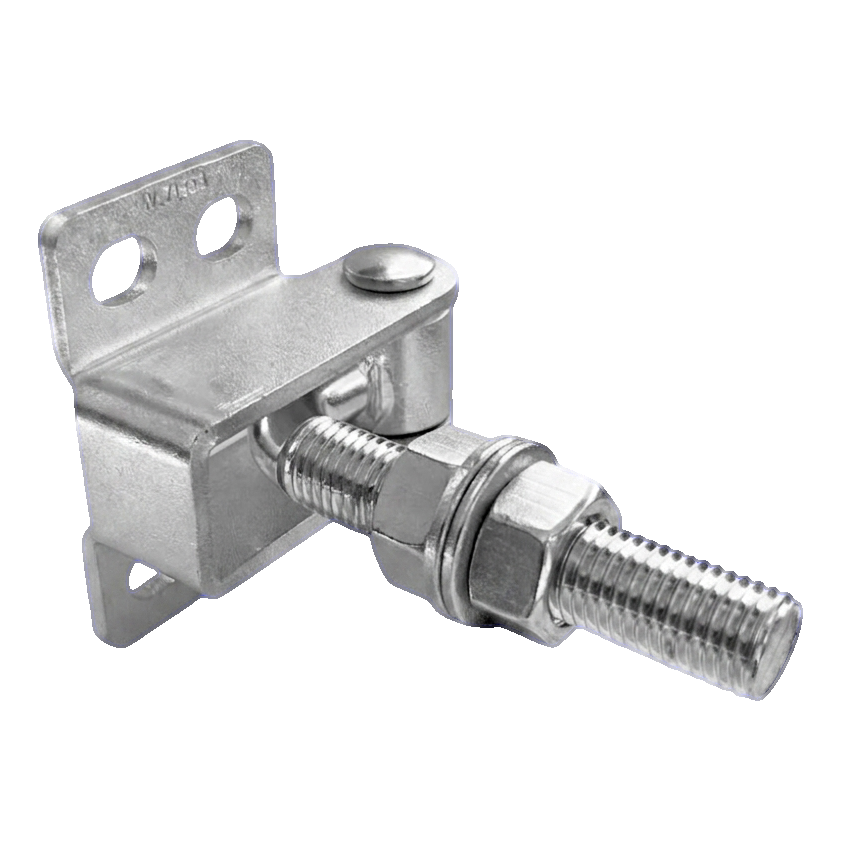

Regulovatelný ohnutý pant M16 pro brány a branky – pohled na produkt
Regulovatelný ohnutý pant M16 pro brány a branky – pohled na produkt

Regulovatelný ohnutý pant M16 je masivní, plně regulovatelný pant určený k montáži bran, branek a plotových dveří. Díky ohnuté konstrukci ramene umožňuje otevření křídla na plných 180°, což zajišťuje volný průjezd a průchod i v úzkých průjezdech. Možnost regulace vzdálenosti mezi sloupkem a křídlem umožňuje precizní nastavení pozice brány po montáži — bez nutnosti přerušování práce a nového vrtání.

Závit M16 zaručuje pevné a stabilní spojení, vhodné pro těžká branová křídla. Montážní plech vybavený 4 upevňovacími otvory (fazolky) umožňuje solidní připevnění ke sloupku oplocení, jejich podlouhlý tvar usnadňuje korekci pozice během instalace.

Odolnost a antikorozní ochrana

Pant je vyroben z oceli S235JR a pokryt vrstvou galvanického zinku v bílé barvě. Galvanické zinkování účinně chrání před korozí, vlhkostí a proměnlivými atmosférickými podmínkami, zajišťuje dlouholetou odolnost i při vystavení dešti a sněhu. Současně dodává prvku estetický, jednotný vzhled, který dobře ladí s moderními oplocenými.

Technická specifikace

  • Typ: ohnutý, 180°
  • Závit: M16
  • Délka ramene: 125 mm
  • Posunutí osy ramene (ohyb): 40 mm
  • Materiál: ocel S235JR
  • Povrchová úprava: galvanický zinek (bílý)
  • Hmotnost: 0,57 kg
  • EAN: 5903313205597

Rozměry montážního plechu

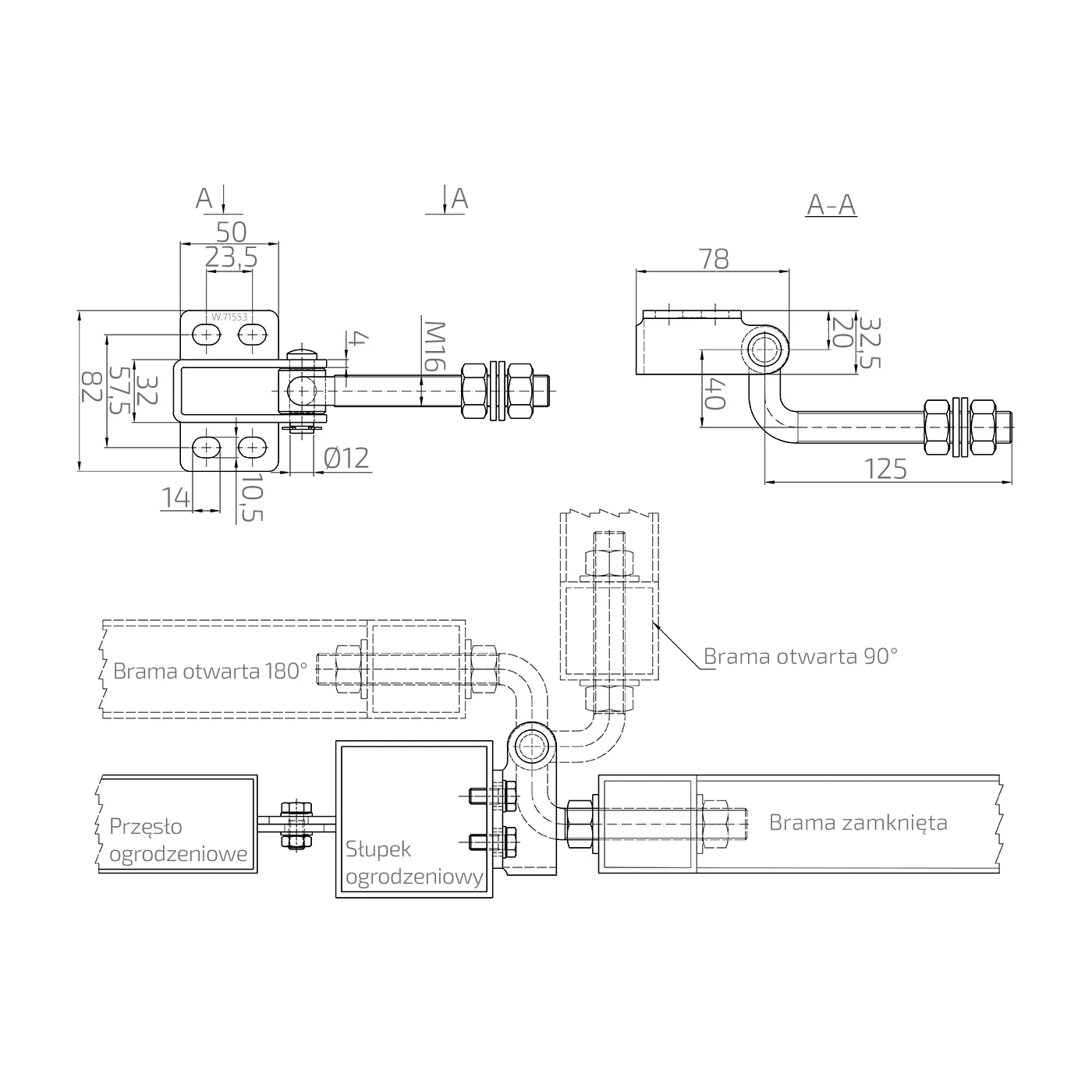

Výkres rozměrů regulovatelného pantu M16 ohnutý 180° s pohledy a schématem montáže
Výkres rozměrů regulovatelného pantu M16 ohnutý 180° s pohledy a schématem montáže
  • Výška plechu: 82 mm
  • Šířka plechu: 50 mm
  • Hloubka plechu (profil): 78 mm
  • Rozteč montážních otvorů: 57,5 × 23,5 mm
  • Rozměr montážního otvoru (fazolek): 14 × 10,5 mm
  • Průměr čepu: Ø12 mm
  • Tloušťka plechu držáku čepu: 4 mm
  • Vzdálenost osy čepu od základny: 32,5 mm
  • Počet upevňovacích otvorů: 4

Schéma montáže

Technický výkres znázorňuje způsob upevnění pantu na sloupek oplocení spolu se třemi pracovními pozicemi: brána zavřená, brána otevřená 90° a brána otevřená 180°. Ohnutá konstrukce ramene umožňuje křídlu otáčet se podél pole oplocení, aniž by kolidovalo se sloupkem — ideální řešení v případě omezené manévrovací plochy.
