Přepěťová ochrana SPBT12 Typ 1+2 (Třída B+C) 4-pólová 12,5kA 280V IP20
produkt nedostupný
přidat do seznamu přání
Popis

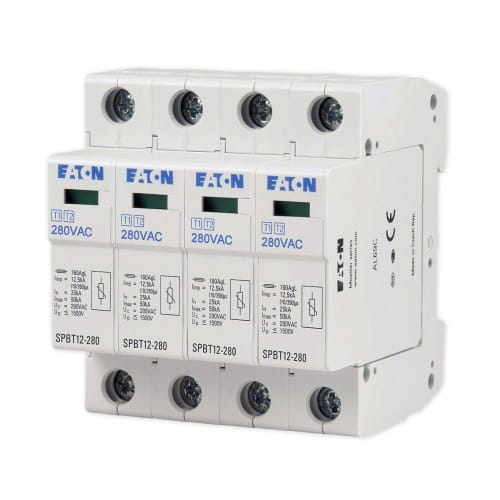

Omezovač přepětí Typ 1+2 (B+C) 4P 12,5kA 1,5kV SPBT12/280/4 158331 EATON
Omezovač přepětí, ochrana proti přepětí B+C SPBT-12/280/4 Moeller je pokročilý systém ochrany před přepětím, který kombinuje vlastnosti omezovačů třídy B a C pomocí varistorů v jediné jednotce.
Toto zařízení je určeno především pro použití v rezidenčním sektoru a je vybaveno funkcí vizuální signalizace poruchy. Poskytuje maximální odolnost vůči rázovým proudům až 12,5kA (10/350)µs a je nabízeno v různých konfiguracích, od jedno- až po čtyřstupňové, minimalizující úrovně přepětí na hodnoty pod 1,5kV. Moderní omezovač přepětí byl navržen s cílem zajistit účinnou ochranu před důsledky přímých a nepřímých úderů blesku a spínacích přepětí, což z něj činí ideální řešení pro domy a obytné budovy.
Sady se doporučuje instalovat (při pohledu ze strany napájení) před měřicími a proudovými chrániči. Tím se zabrání chybnému sepnutí proudových chráničů během průchodu rázového proudu po aktivaci omezovačů přepětí. Proudový chránič instalovaný před omezovači přepětí je vystaven rázovým proudům, které mohou vést k jeho zničení nebo zbytečnému vypnutí.
- Omezovač přepětí třídy podle IEC 61643-1
- Typová zkouška podle EN61643-1
- Rychlá montáž na nosnou lištu podle EN 50022
- U omezovačů přepětí SPB-25/440 a SPB-60/400 dochází k úniku plynů ven - vyžaduje se odstup od hořlavých prvků!
- Omezovač přepětí třídy podle normy VDE 0675, část 6/A3 11.97
Omezovače přepětí SP-B+C je třeba instalovat v:
- budovách s vnější bleskosvodnou instalací
- budovách s venkovním nadzemním vedením a bleskosvodnou instalací
- chráněném objektu, ve kterém byla jako hromosvod využita vnitřní ocelová konstrukce
- budovách napájených kabelovým vedením, kdy je vzdálenost mezi budovou a trafostanicí malá (možnost výskytu velkých zkratových proudů)
- objektech bez hromosvodu v těsné blízkosti vysokých objektů, kdy jsou uzemnění objektů propojeny
SPECIFIKACE
| Parametr | Hodnota |
|---|---|
| Hmotnost balení | 0,3 kg |
| Pro síť | TN |
| Třída ochrany | B+C (Typ 1+2) |
| Počet pólů | 4 |
| Jmenovitý vybíjecí proud (In) | 12,5kA |
| Maximální přípustné pracovní napětí | 280 V |
| Úroveň ochrany při jmenovitém rázovém proudu | 1,5 kV |
| Pracovní frekvence | 50/60 Hz |
| Rázový proud | 25 kA |
| Stupeň krytí IP | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Aplikace | AC (síťový) |
| Typ přepěťové ochrany (třída SPD) | T1+T2 (B+C) |
| Jmenovité napětí [V] | 275V AC |
| Počet pólů | 4P |
| Bleskový proud (Iimp/In) [kA] | 12,5 kA |
| Značka | EATON |
| Ochranná úroveň (Up) [kV] | 1,5 kV |
