Pojezdný vozík pro hliníkový profil 5-kladkový z plastu

Konstrukce a princip funkce

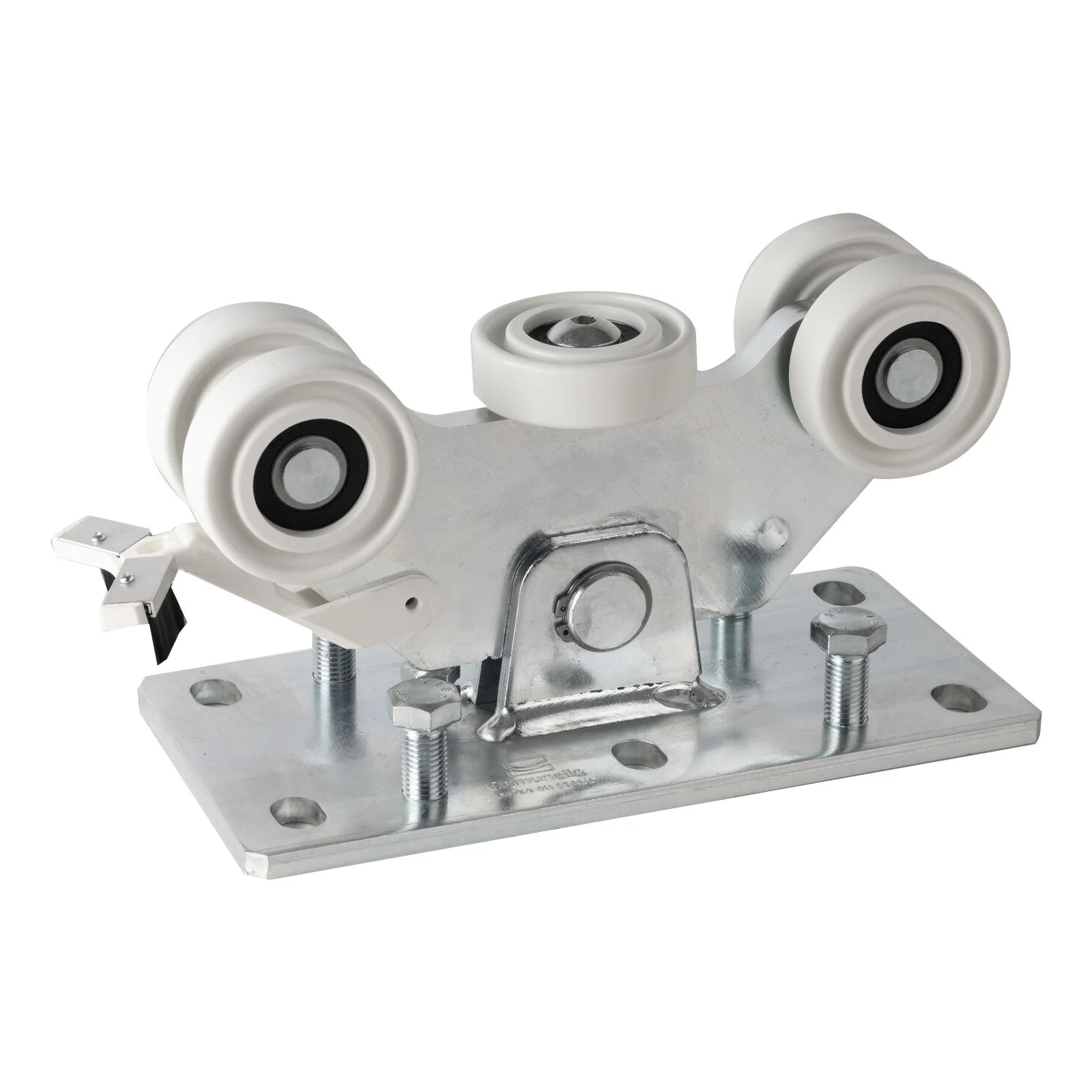

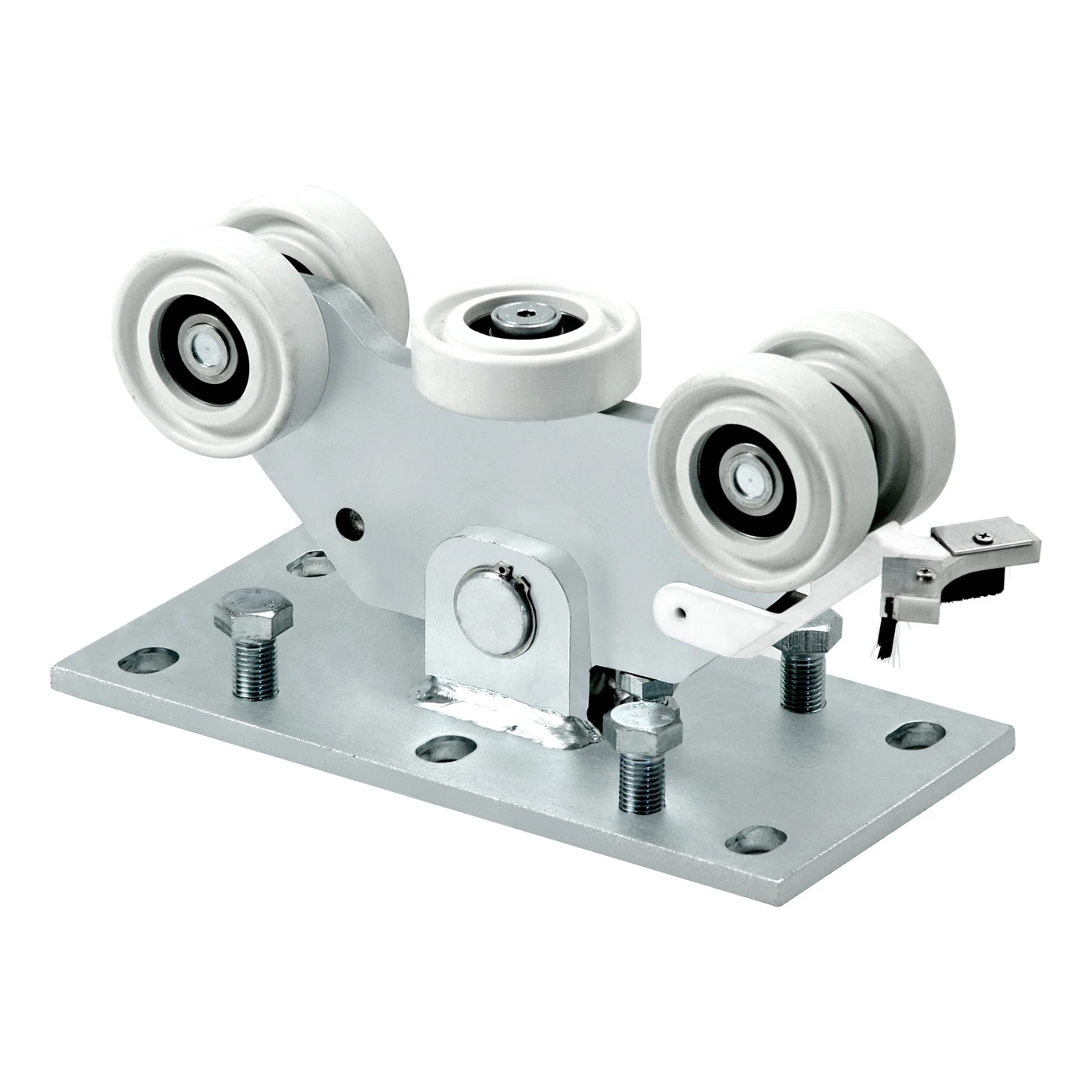

Vozík se skládá z masivní montážní desky připevněné k základu brány a tělesa s pěti kladkami — třemi hlavními nosnými a dvěma bočními vodícími. Nylonové kladky uložené na ložiscích zajišťují plynulý pohyb i při velkém zatížení. Upínací prvek (svorka) umožňuje spolehlivé zajištění vodící lišty brány v lůžku vozíku. Díky promyšlené konstrukci je montáž rychlá a nevyžaduje specializované nářadí — stačí přišroubovat montážní desku k základu pomocí šroubů procházejících montážními otvory.

Výhody pro instalatéra

• Vysoká nosnost — doporučená maximální hmotnost brány je 400 kg při světlosti vjezdu do 6 m
• 5 plastových kladek (nylon) — snížení tření a hluku, tichý provoz brány
• Pozinkovaná ocel — trvalá protikorozní ochrana celé konstrukce
• Rychlá montáž — jednoduchá instalace na základ, úspora času na stavbě
• Stabilní provoz — eliminace chvění a vibrací díky rovnoměrnému rozložení zatížení na 5 kladek

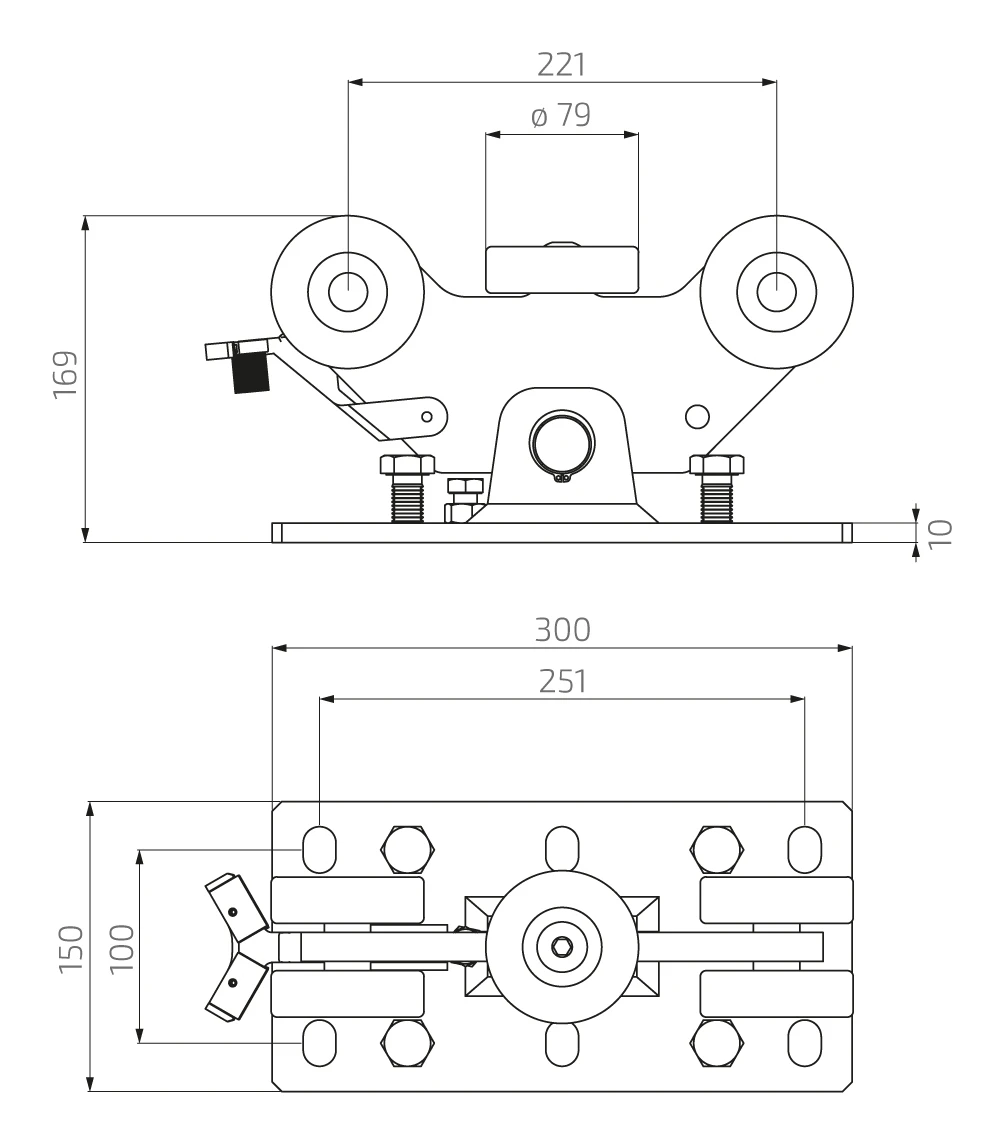

Rozměry a technické parametry

• Celková délka (montážní deska): 300 mm
• Celková šířka (montážní deska): 150 mm
• Celková výška (s kladkami): 169 mm
• Tloušťka montážní desky: 10 mm
• Rozteč os kladek: 221 mm
• Průměr vodící kladky: ø 79 mm
• Rozteč montážních otvorů (podélná): 251 mm
• Rozteč montážních otvorů (příčná): 100 mm
• Materiál konstrukce: pozinkovaná ocel
• Materiál kladek: nylon (plast)
• Počet kladek: 5
• Doporučená max. hmotnost brány: 400 kg (při světlosti vjezdu do 6 m)
• Hmotnost vozíku: 8,3 kg
• EAN: 8028390629979

Vozík je určen pro systémy samonosných bran s hliníkovým profilem. Díky solidní konstrukci a nylonovým kladkám představuje spolehlivou komponentu zajišťující komfortní a bezporuchový provoz brány po mnoho let. Ideální řešení pro instalační firmy realizující montáže posuvných bran v průmyslových a logistických objektech i na soukromých pozemcích.
