PSG

Pojezdný vozík 89x100 mm pro kolejnici 6V.089 posuvné brány 8 ocelových koleček

Přejít na zpětnou vazbu k produktu

Výkyvný pojezdový vozík s 8 ocelovými kladkami pro lištu 6V.089, s vícedesková konstrukcí středové části. Základová deska 150×300 mm, uchycení 4×M16, hmotnost 11,3 kg, výška 169 mm.

Přejít na úplný popis
s DPH bez DPH
Cena 1 673,33 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem (velké množství)
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] wozki #111

  • Velikost pojezdové lišty 100x89x5
  • Typ pojezdového systému Pojezdový systém
  • Typ produktu Jednotlivý vozík
  • Materiál koleček Ocel
  • Počet koleček [szt.] 8
  • Konstrukce vozíku Výkyvná
  • Max. nosnost [kg] 150

Popis

Pojezdový vozík 8-kladkový kyvný pro posuvnou bránu – ocelové kladky

8-kladkový kyvný pojezdový vozík je odolný vodící prvek pro kolejnicové posuvné brány, kompatibilní s kolejnicí 6V.089. Vícedesková centrální konstrukce zajišťuje zvýšenou nosnost a stabilitu provozu, přičemž ocelové kladky garantují plynné vedení křídla brány po mnoho let provozu.

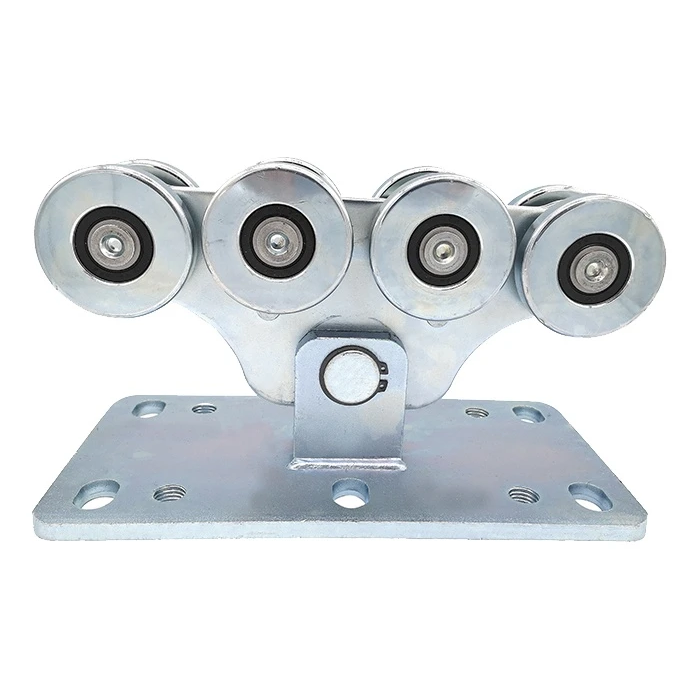

8-kladkový kyvný pojezdový vozík – pohled zepředu
8-kladkový kyvný pojezdový vozík – pohled zepředu

Klíčové vlastnosti produktu

  • Typ: pojezdový vozík kyvný
  • Počet kladek: 8
  • Materiál kladek: ocel
  • Kompatibilita: kolejnice 6V.089
  • Konstrukce: vícedesková (zvýšená pevnost)
  • Montážní základna s otvory: 4× M16
  • Hmotnost: 11,3 kg
  • Výška (H): 169 mm

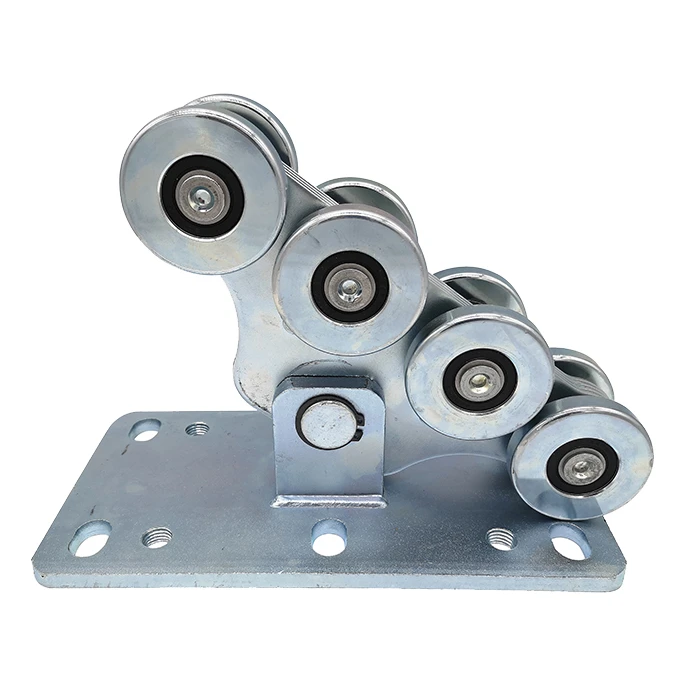

8-kladkový pojezdový vozík – perspektivní pohled
8-kladkový pojezdový vozík – perspektivní pohled

Trvanlivost a spolehlivost na léta

Vozík se vyznačuje vysokou odolností vůči mechanickému poškození a dynamickému zatížení. Vícedesková centrální část redukuje deformace při vysokém tlaku, což zajišťuje stabilní vedení i těžkých bránových křídel. Ocelové kladky uložené na ložiscích zajišťují tichý a plynný chod, minimalizují odpor při valení a snižují potřebu servisu. Kyvná konstrukce kompenzuje případné osové odchylky kolejnice a chrání kladky před nerovnoměrným opotřebením.

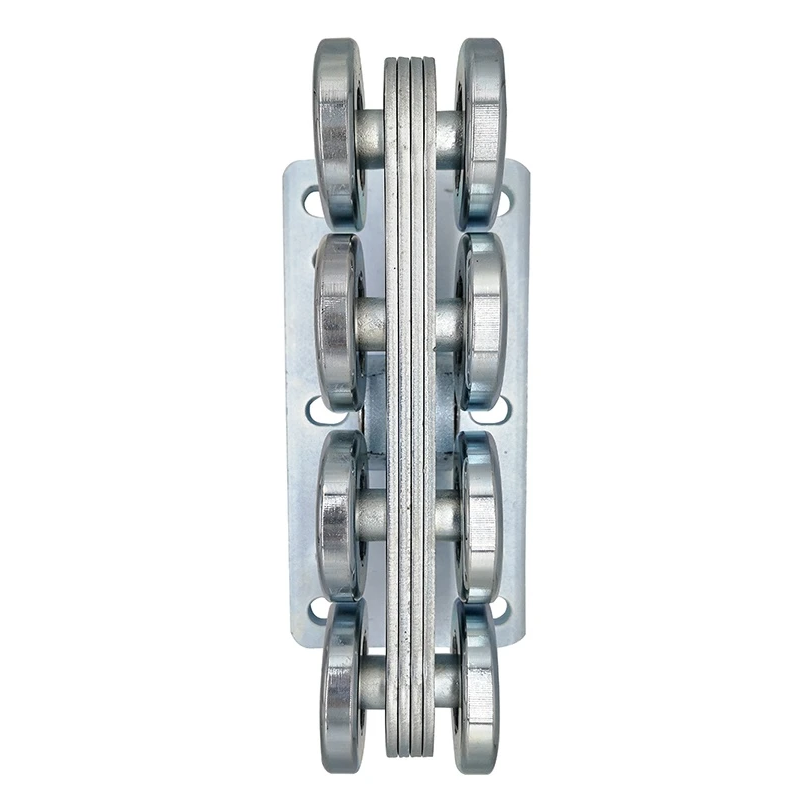

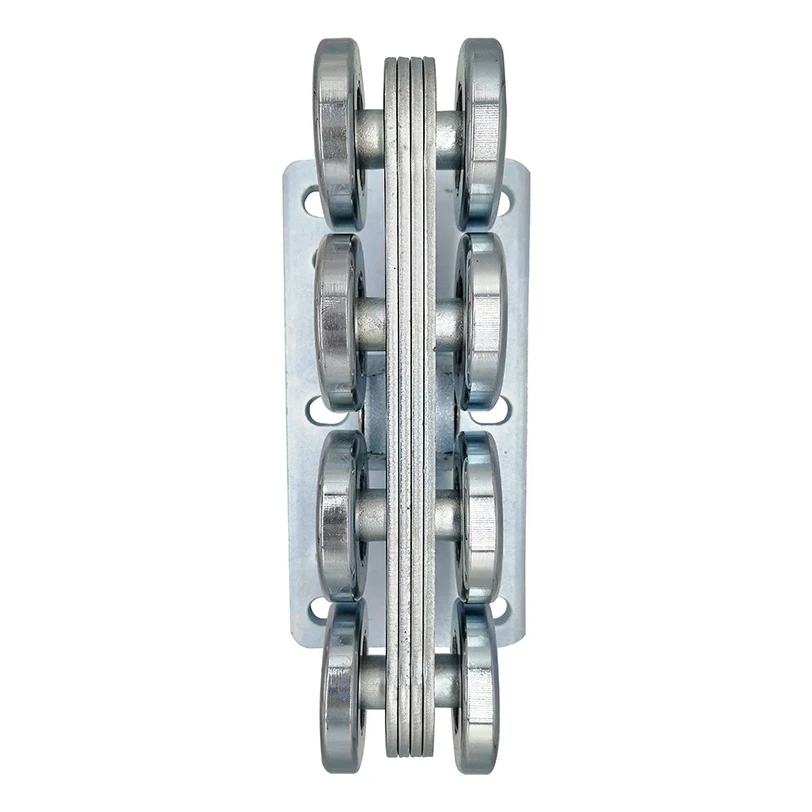

Pojezdový vozík – pohled shora na uspořádání kladek
Pojezdový vozík – pohled shora na uspořádání kladek

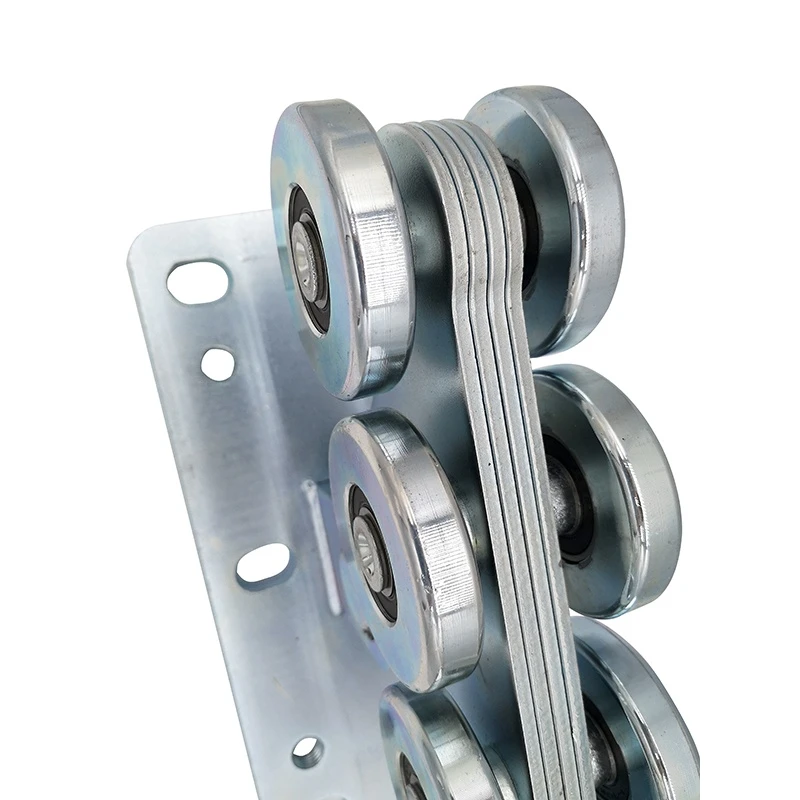

Pojezdový vozík – detail vícedeskové konstrukce a ocelových kladek
Pojezdový vozík – detail vícedeskové konstrukce a ocelových kladek

Celkové rozměry

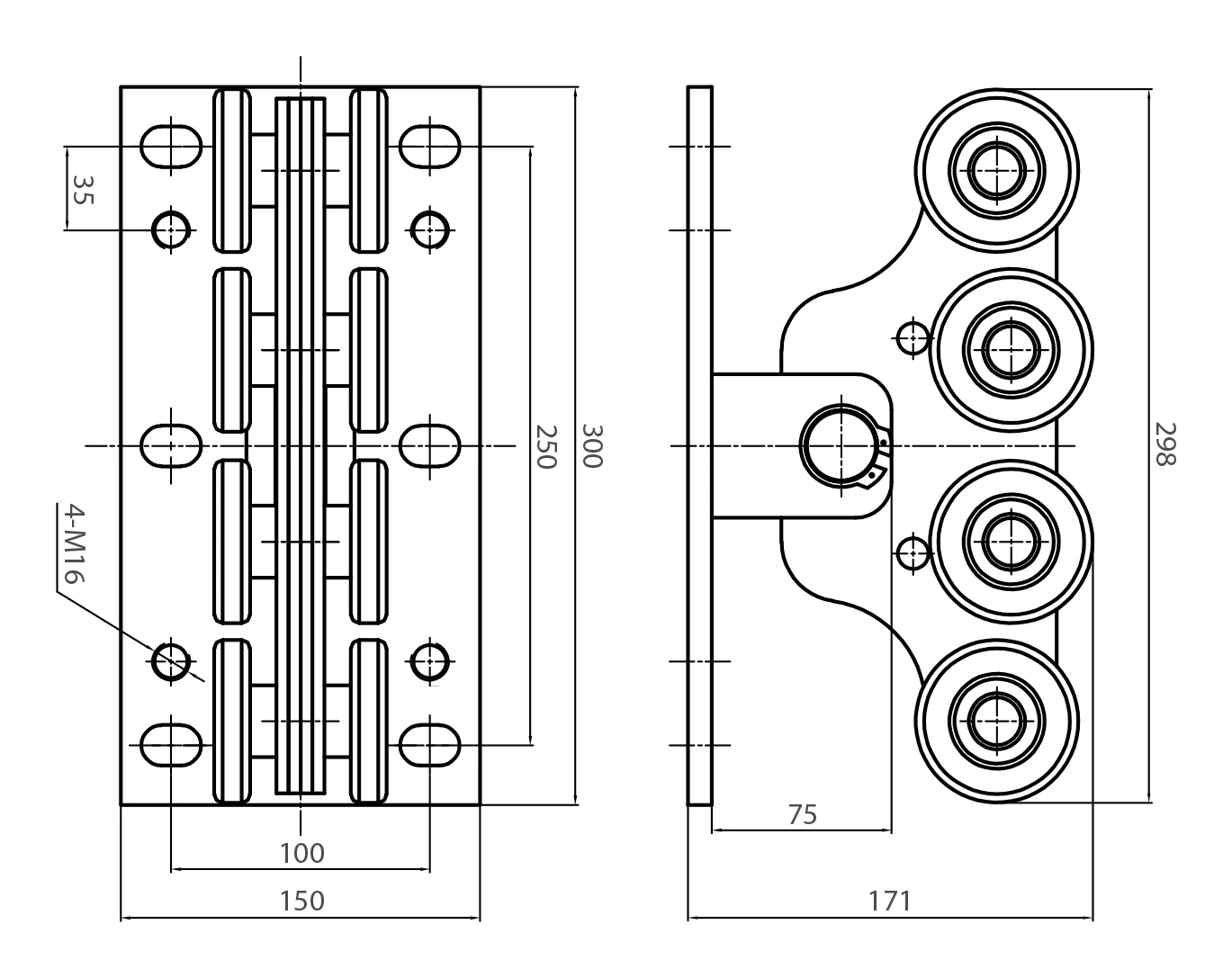

Technický výkres pojezdového vozíku – celkové rozměry a rozmístění montážních otvorů
Technický výkres pojezdového vozíku – celkové rozměry a rozmístění montážních otvorů

Technický výkres zobrazuje klíčové rozměry vozíku, které umožňují přesné naplánování montáže do tělesa brány:

  • Rozměry základové desky: 150 × 300 mm
  • Rozteč montážních otvorů: 100 × 250 mm
  • Montážní otvory: 4× M16
  • Okrajová vzdálenost otvorů: 35 mm
  • Celková šířka s kladkami: 171 mm
  • Celková výška (boční pohled): 298 mm
  • Odsazení osy kladek od hrany základny: 75 mm

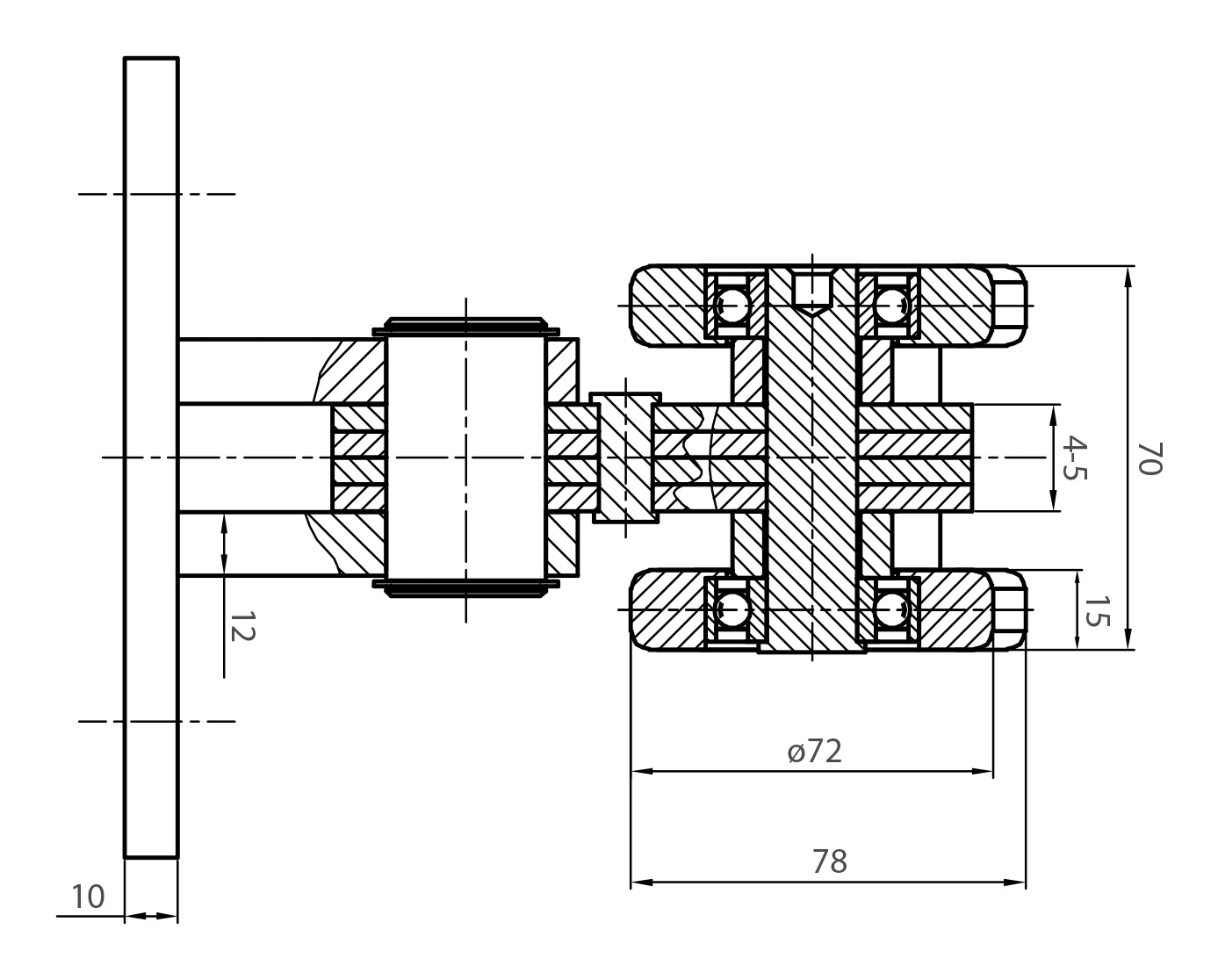

Technický řez pojezdovým vozíkem – rozměry kladek a konstrukční detaily
Technický řez pojezdovým vozíkem – rozměry kladek a konstrukční detaily

Parametry kladek a průřezu

  • Průměr kladky: ø72 mm
  • Šířka kladky: 78 mm
  • Výška sestavy kladky: 70 mm
  • Vodící mezera kolejnice: 4–5 mm
  • Tloušťka základové desky: 10 mm
  • Průměr ložiska: 12 mm
  • Spodní vůle: 15 mm
  • Objem: 5243,44 cm³
  • EAN: 5903313200240

Vozík představuje montážně připravený celek, který je po upevnění k rámu brány pomocí čtyř šroubů M16 okamžitě připraven k provozu. Díky solidní ocelové konstrukci a přesně zhotoveným ložiskům produkt zajišťuje dlouholetý bezporuchový provoz i u intenzivně využívaných průmyslových bran.
