Pojezdný vozík 8-kladkový pro kolejnicové posuvné brány 6V.140

Přejít na zpětnou vazbu k produktu

Pojezdný vozík s 8 kolečky ve dvou řadách pro lištu 6V.140, montážní deska 500 mm, rozteč otvorů 440 mm, hmotnost 38,76 kg.

Přejít na úplný popis
s DPH bez DPH
Cena 8 958,28 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] wozki #111

  • Velikost pojezdové lišty 140x140x6
  • Typ pojezdového systému Pojezdový systém
  • Typ produktu Jednotlivý vozík
  • Materiál koleček Ocel
  • Počet koleček [szt.] 8
  • Konstrukce vozíku Pevná
  • Max. nosnost [kg] 150

Popis

8-kladkový pojezdový vozík pro vodící lištu posuvných bran

8-kladkový pojezdový vozík je odolný pohonný prvek určený pro samonosné kolejnicové posuvné brány. Osm ocelových kladek uložených na ložiscích zajišťuje plynulý a tichý chod brány i při vysokém zatížení. Robustní konstrukce zaručuje odolnost vůči mechanickému poškození a dlouholetý bezporuchový provoz — řešení, které eliminuje reklamace a zkracuje dobu servisu.

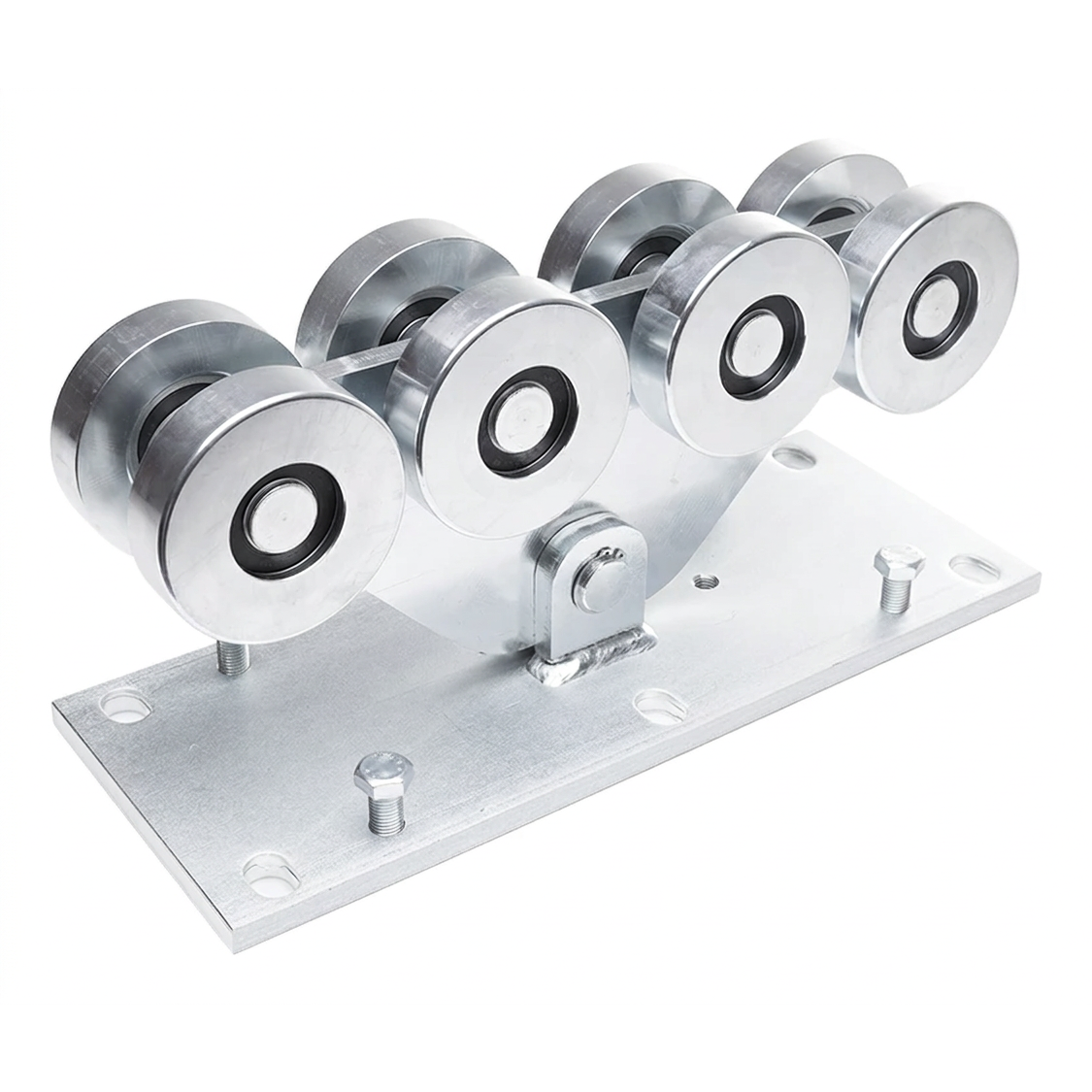

8-kladkový pojezdový vozík – perspektivní pohled s osmi ocelovými kladkami a montážní deskou
8-kladkový pojezdový vozík – perspektivní pohled s osmi ocelovými kladkami a montážní deskou

Konstrukce a způsob montáže

Vozík se skládá z masivní montážní desky s otvory umožňujícími rychlé a spolehlivé uchycení k základu. Na desce je namontováno 8 pojezdových kladek uspořádaných ve dvou řadách po čtyřech, což zajišťuje rovnoměrné rozložení zatížení po celé délce vodící lišty. Uspořádání kladek obepíná lištu z obou stran — jak shora, tak z boků — díky čemuž je brána stabilně vedena a nevyskočí z dráhy ani při silném větru. Vozík je kompatibilní s vodící lištou typu 6V.140.

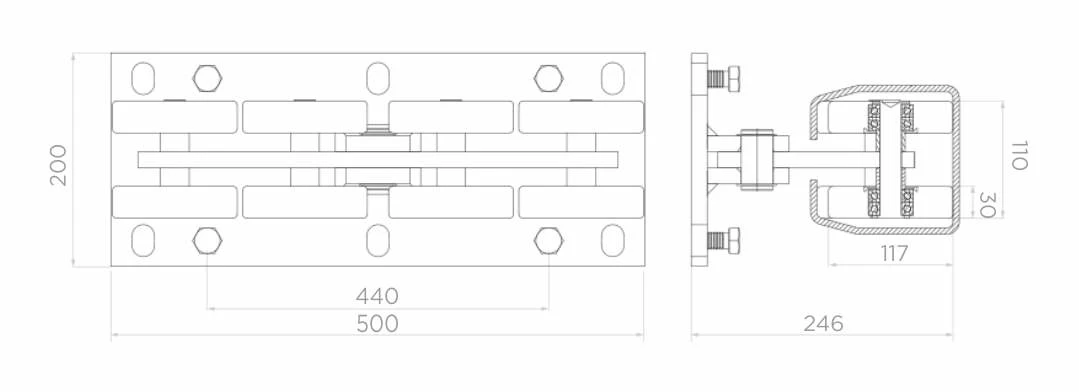

Technický výkres 8-kladkového vozíku – pohled shora a příčný řez s rozměry
Technický výkres 8-kladkového vozíku – pohled shora a příčný řez s rozměry

Rozměry a technické údaje

  • Počet kladek: 8 (2 řady po 4 kladkách)
  • Délka montážní desky: 500 mm
  • Rozteč montážních otvorů (délka): 440 mm
  • Šířka montážní desky: 200 mm
  • Celková výška (H): 246 mm
  • Šířka vodící lišty: 117 mm
  • Výška vodící lišty: 110 mm
  • Šířka drážky lišty: 30 mm
  • Kompatibilita: lišta 6V.140
  • Hmotnost: 38,76 kg
  • EAN: 8028390645160

Výhody pro instalatéra

  • Vysoká nosnost — masivní konstrukce a 8 kladek umožňuje obsluhu těžkých průmyslových bran
  • Snadná montáž — předpřipravené otvory v montážní desce urychlují uchycení k základu
  • Odolnost a spolehlivost — odolnost vůči mechanickému poškození se promítá do absence reklamací a nižších nákladů na servis
  • Tichý chod — ložiskované kladky zajišťují plynulý a bezhlučný pohyb brány
