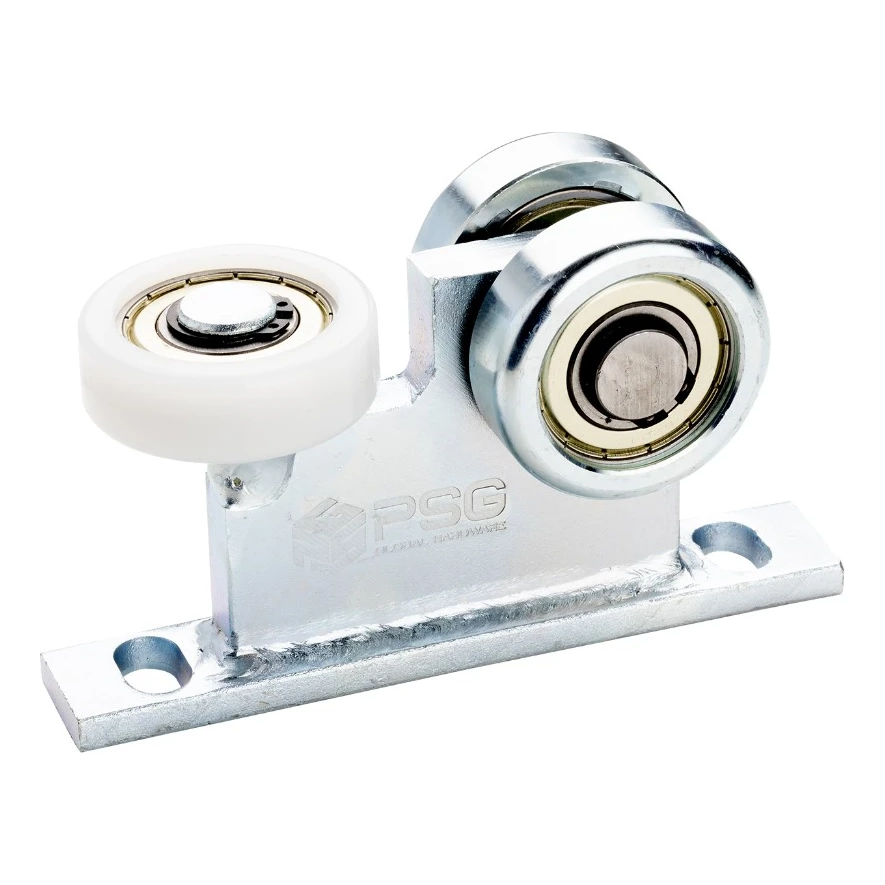

Pojezdný vozík 70 pro závěsnou bránu 2 ocelové kladky a 1 z plastu - úzká základna

Konstrukce a materiály

Tělo vozíku je vyrobeno z oceli opatřené zinkovou vrstvou, která účinně chrání před korozí. Díky tomu je vozík vhodný jak pro použití uvnitř budov, tak venku — v podmínkách s vlhkostí a proměnlivými povětrnostními vlivy. Kladky jsou uloženy na kuličkových ložiscích, což zajišťuje dlouhodobý bezporuchový provoz a minimální valivý odpor.

Kombinace dvou ocelových kladek (nosných) s jednou plastovou kladkou (vodící) minimalizuje hluk při provozu mechanismu a snižuje tření, čímž zvyšuje komfort používání brány. Toto řešení se osvědčuje zejména v komerčních objektech a halách, kde je tichý provoz důležitý.

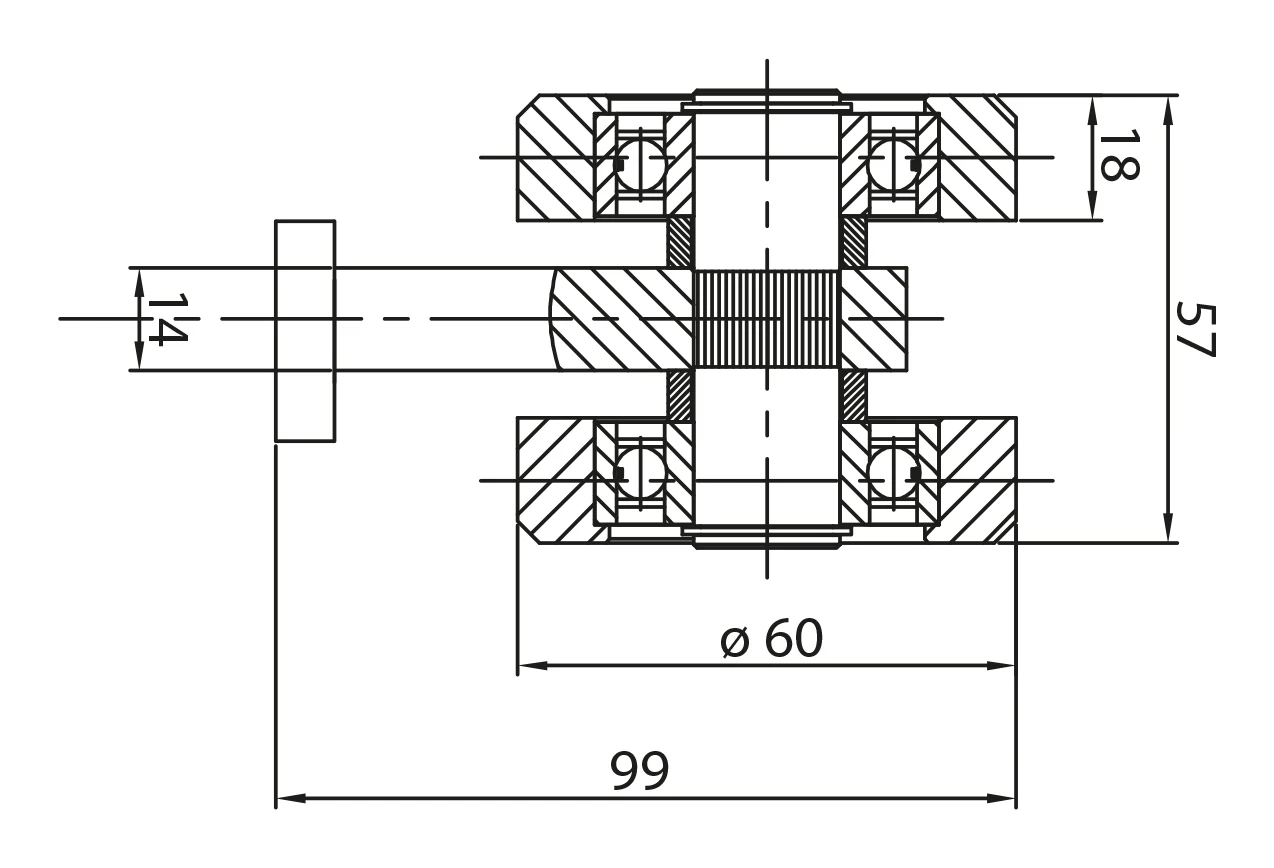

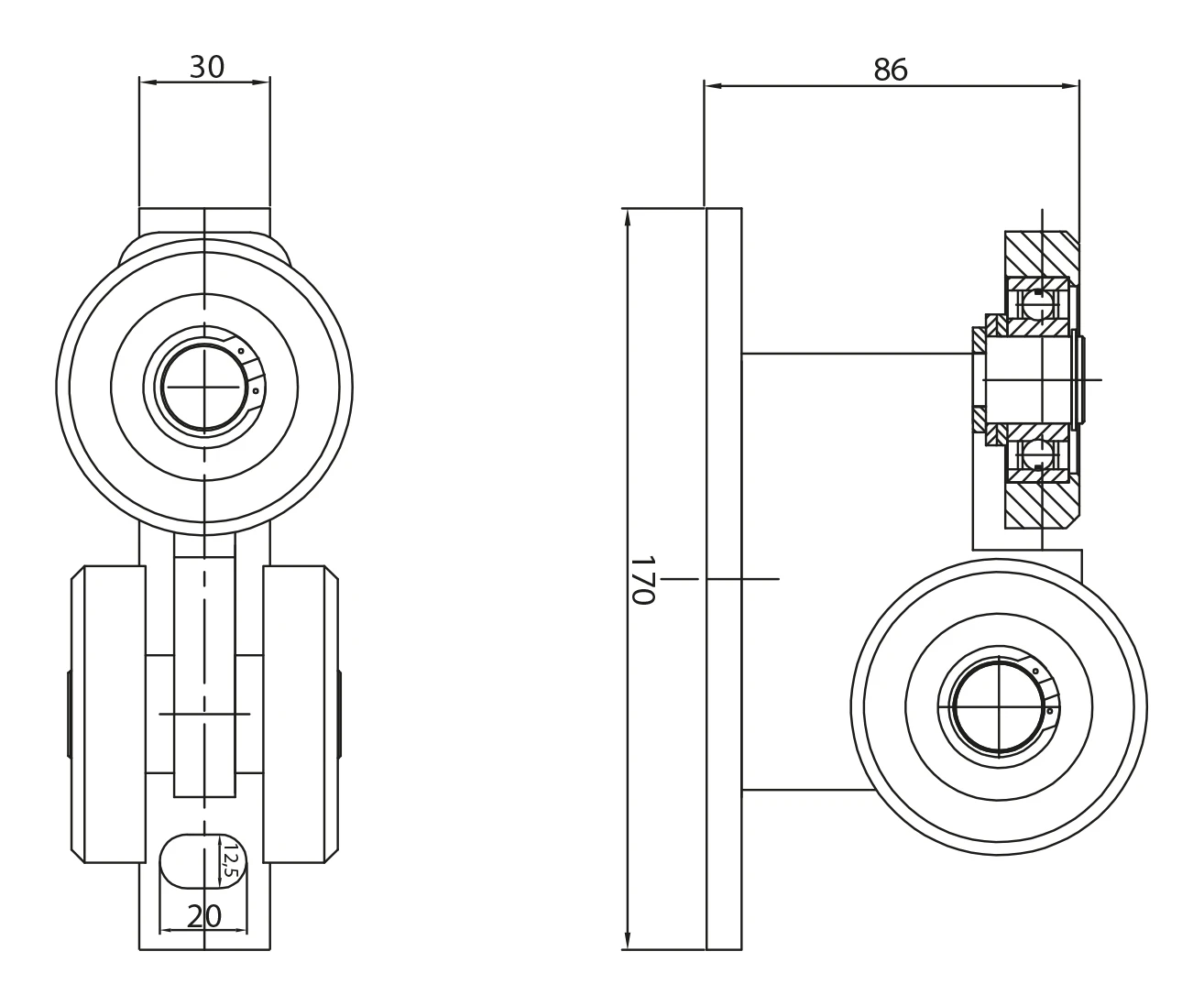

Rozměry a technické parametry

• Systém kolejnic: 70×70 mm
• Výška montážní desky (L): 170 mm
• Vyložení od desky k krajnímu bodu horní kladky: 86 mm
• Celková výška (H): 99 mm
• Šířka konzoly horní kladky: 30 mm
• Oválný otvor v základně: 20 × 12,5 mm
• Průměr spodních (nosných) kladek: ø 60 mm
• Šířka sestavy dvou spodních kladek: 57 mm
• Šířka jedné spodní kladky: 18 mm
• Tloušťka montážní desky: 14 mm
• Hmotnost: 1,88 kg
• Kladky: 2 ocelové + 1 plastová
• Ložiska: kuličková
• Protikorozní ochrana: pozinkování
• EAN: 5901289670036

Výhody pro montážníka

• Úzká montážní základna s oválnými otvory umožňuje přesné nastavení a spolehlivé upevnění
• Pozinkovaný povrch eliminuje nutnost dodatečné protikorozní ochrany — připraveno k montáži ihned
• Tichý provoz díky kombinaci ocelových kladek s plastovou kladkou — méně reklamací od koncových uživatelů
• Kuličková ložiska zajišťují nízký valivý odpor a dlouhou životnost bez časté údržby
• Univerzální použití — uvnitř i venku, v průmyslových halách, skladech a hospodářských budovách
