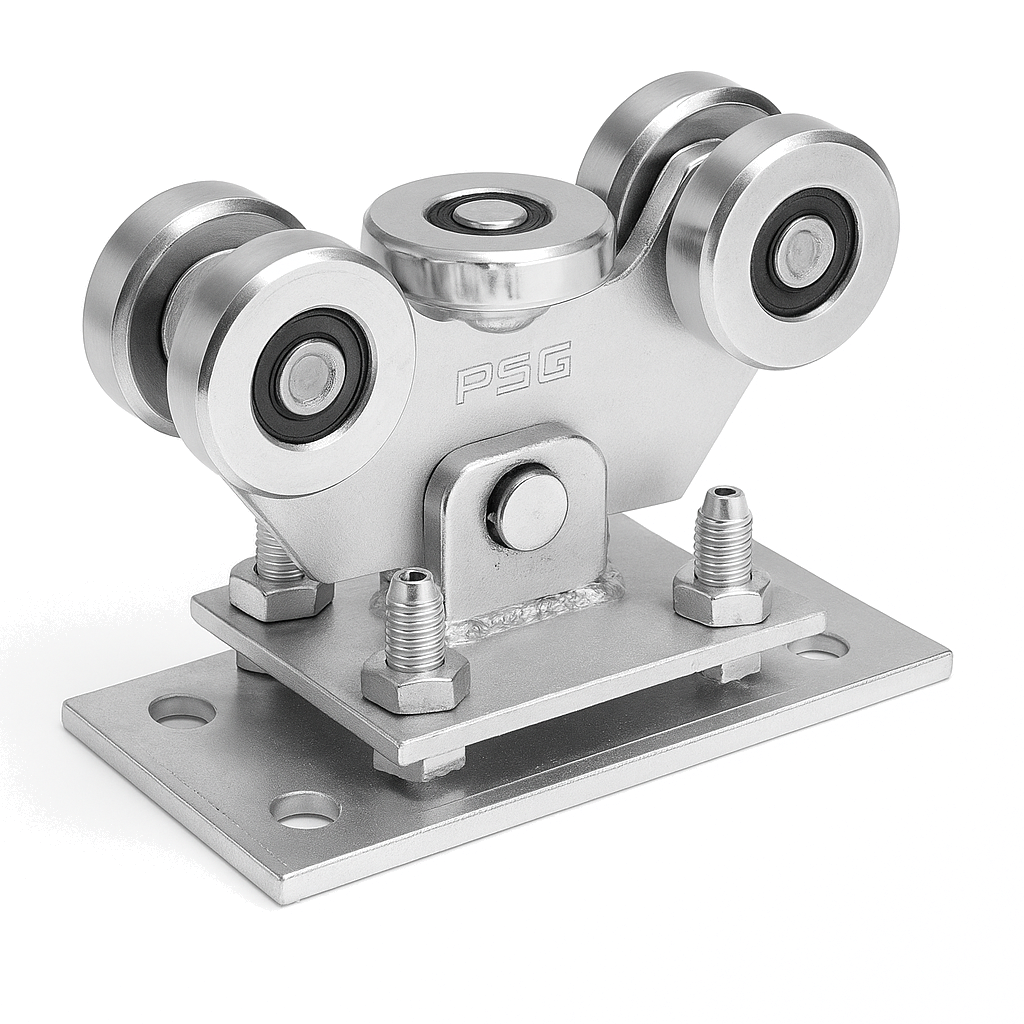

Pojezdný vozík 70 pro posuvnou bránu 5-kladkový ocelové kladky

Konstrukce a funkce

Vozík je vybaven 5 kovovými kladkami uloženými na ložiscích, které zajišťují rovnoměrné rozložení zatížení na vodící kolejnici. Vodorovná kladka stabilizuje boční pohyby brány a eliminuje házení a vibrace při posuvu. Kyvný mechanismus (čep spojující vozík s montážní základnou) umožňuje automatickou kompenzaci drobných odchylek kolejnice, což výrazně usnadňuje montáž na nerovném povrchu.

Výšková regulace se provádí pomocí upevňovacích šroubů v základně, což umožňuje přesné nastavení úrovně brány již po namontování vozíku. Povrch celého prvku je pozinkovaný, což chrání před korozí a zajišťuje dlouhodobé používání v exteriérových podmínkách.

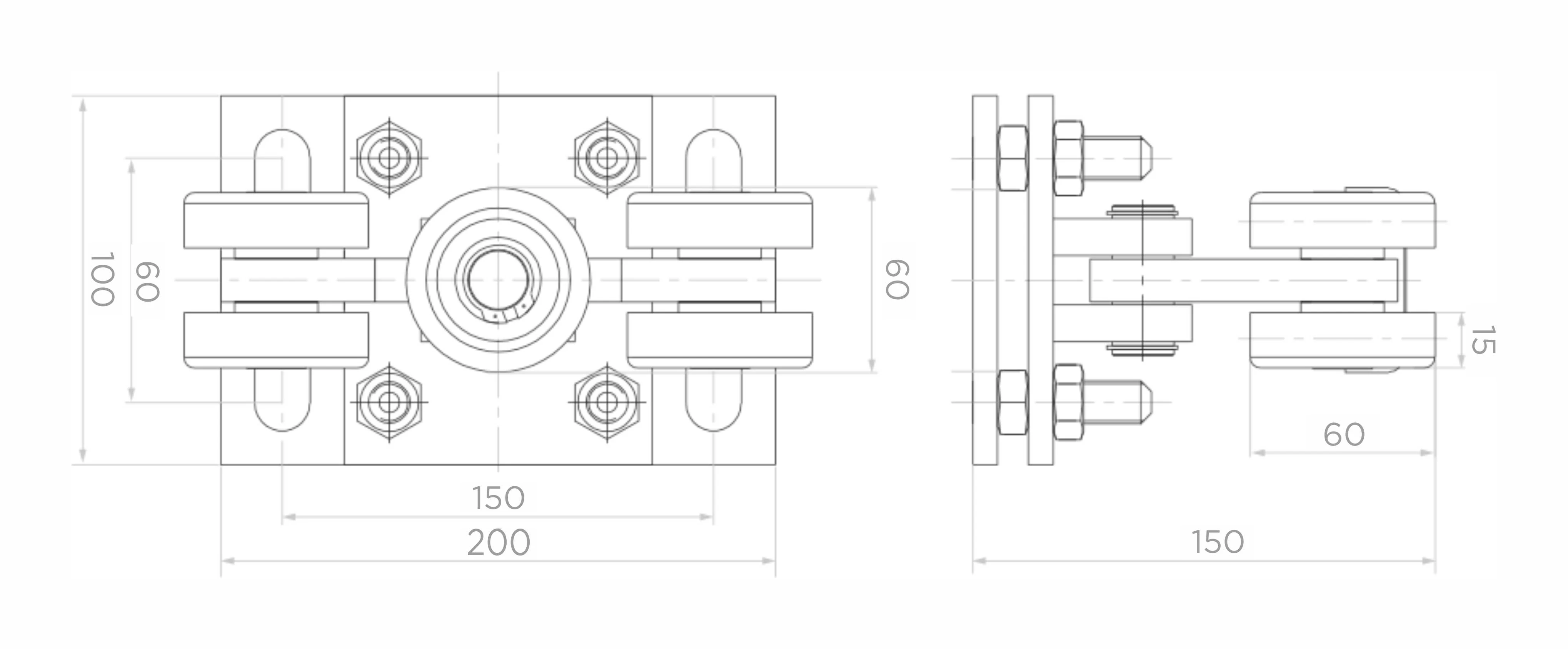

Technické parametry

• Počet kladek: 5 (včetně 1 vodorovné kladky)
• Materiál kladek: ocel
• Maximální zatížení: 450 kg
• Kompatibilní kolejnice: 70×70×4 mm
• Výška vozíku (H): 150 mm
• Rozměry montážní základny: 200×100 mm
• Rozteč montážních otvorů: 150 mm
• Šířka vozíku: 150 mm
• Hloubka kladky: 60 mm
• Povrchová úprava: pozink
• Mechanismus: kyvný (čep)
• Výšková regulace: šroubová
• Hmotnost: 4,965 kg
• Objem: 5243,44 cm³
• EAN: 5901289674645

Použití

Vozík je určen pro samonosné posuvné brány vedené na kolejnici 70×70×4 mm. Nosnost 450 kg umožňuje obsluhu těžkých bran používaných jak v obytné výstavbě, tak v průmyslových, skladových nebo logistických objektech. Pro kompletní pojezdový systém jsou zapotřebí dva vozíky montované na branových základech v příslušné rozteči.
