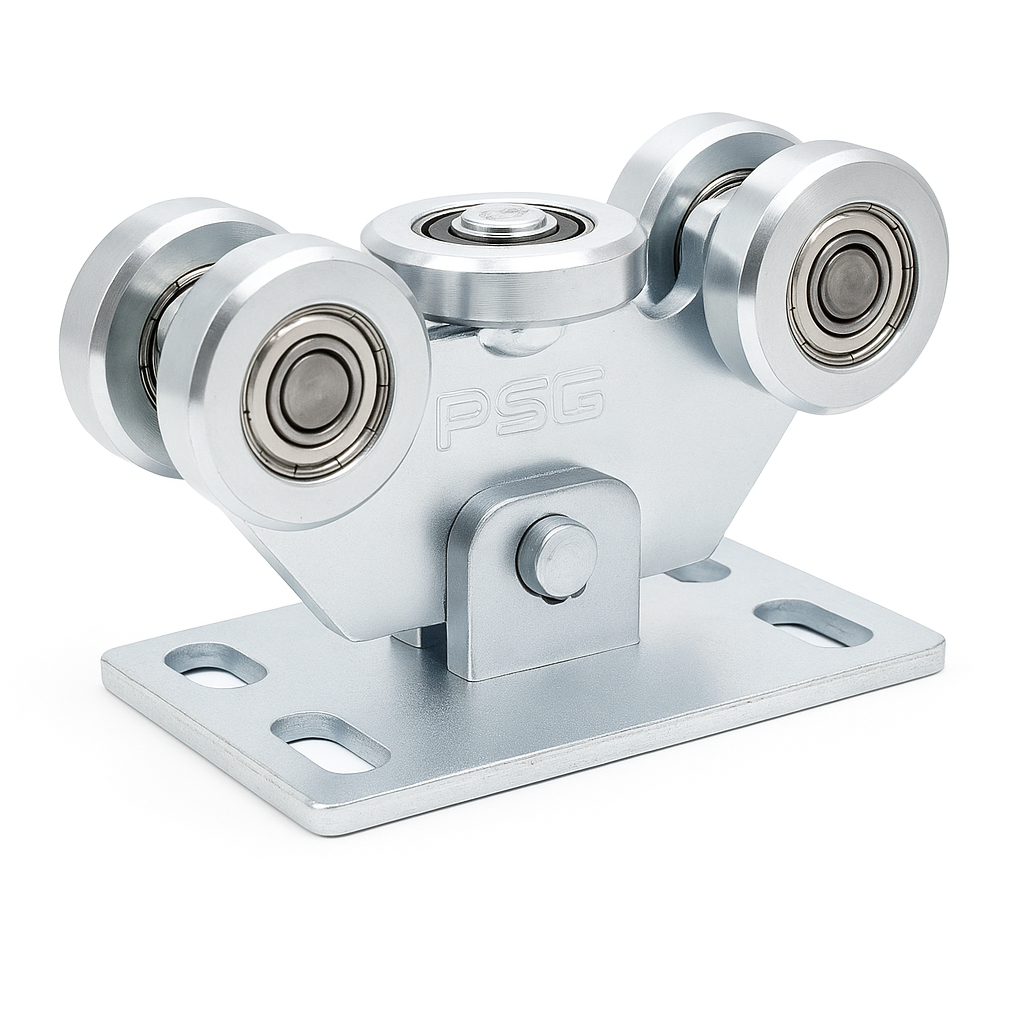

Pojezdný vozík 70 pro posuvnou bránu – 5-kladkový, ocelové kladky

Pojezdný vozík 70 je odolný, 5-kolečkový pojezdný prvek určený pro samonosné posuvné brány. Konstrukce je kyvná — vozík je spojen se základnou pomocí čepu, díky čemuž se automaticky přizpůsobuje profilu kolejnice při provozu brány. To zajišťuje plynulý a tichý chod i při vysokém zatížení.

Vozík je vybaven 4 svislými a 1 vodorovným kolečkem, všechna jsou vyrobena z oceli. Ložiska zajišťují minimální valivý odpor a dlouhou provozní životnost. Celý vozík je pozinkovaný, což zaručuje vysokou odolnost proti korozi a umožňuje bezproblémový provoz venku v proměnlivých povětrnostních podmínkách.

Produkt je kompatibilní s vodící kolejnicí o rozměrech 70×70×4 mm a přenáší maximální zatížení až 650 kg, což jej činí vhodnou volbou jak pro brány standardní hmotnosti, tak pro těžší průmyslové konstrukce.

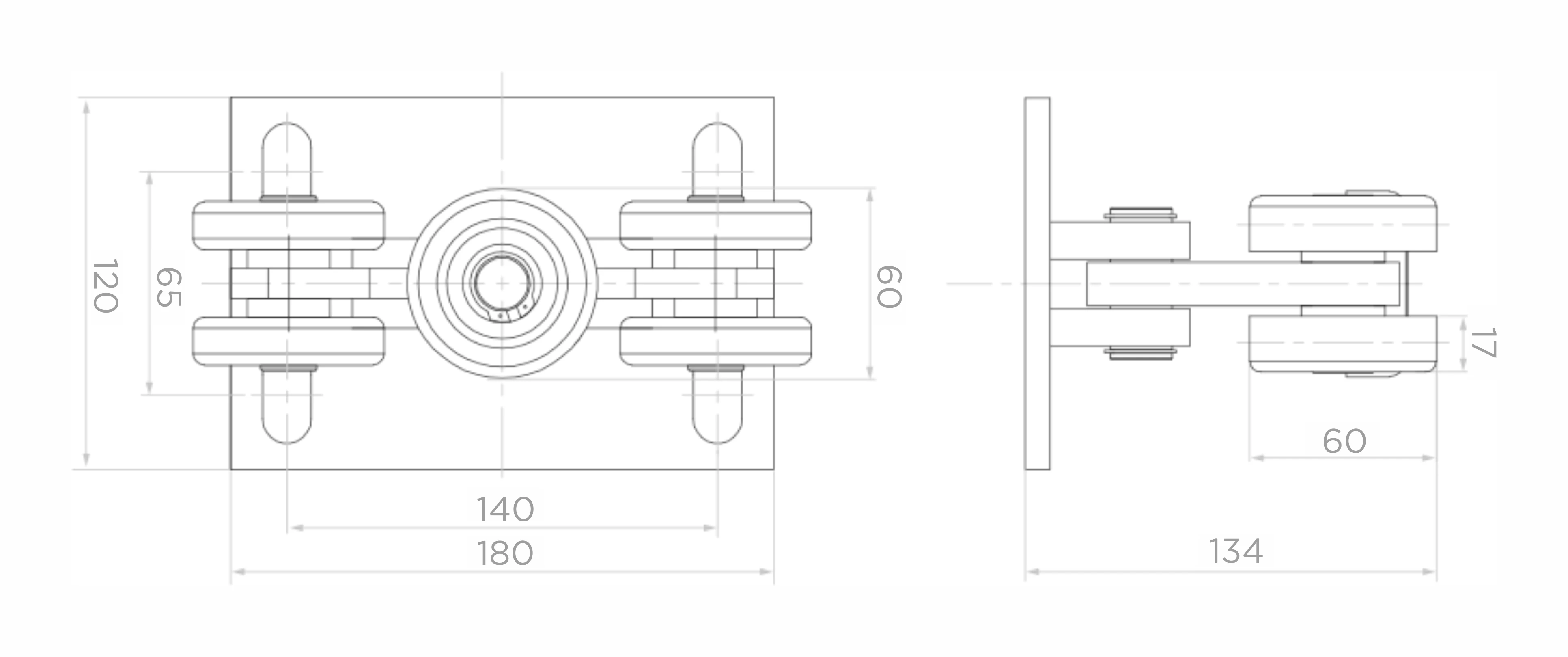

Rozměry a technické parametry

• Počet koleček: 5 (4 svislá + 1 vodorovné)
• Materiál koleček: ocel
• Povrchová úprava: pozink
• Maximální zatížení: 650 kg
• Kompatibilní kolejnice: 70×70×4 mm
• Rozměry základové desky: 180 × 120 mm
• Rozchod koleček (šířka): 140 mm
• Vzdálenost osy koleček od středu: 65 mm
• Výška osy koleček od základny: 60 mm
• Celková hloubka (H): 134 mm
• Tloušťka základové desky: 17 mm
• Šířka kyvného uložení: 60 mm
• Konstrukce: kyvná (čep spojující se základnou)
• Hmotnost: 5,68 kg
• EAN: 5901289674492

Základová deska má montážní otvory podlouhlého tvaru, které umožňují nastavení polohy vozíku během instalace. Díky tomu může montážní firma přesně nastavit polohu vozíků vůči kolejnici a křídlu brány, což zajišťuje optimální funkci celého posuvného systému.
