PSG zakončení profilu pojezdové dráhy 100×89 mm – samonohostná posuvná brána
Zanechte zpětnou vazbu k produktu
Zakončení profilu pojezdové dráhy PSG 100×89 mm z pozinkované oceli. Rozměry: šířka 87,5 mm, výška 100 mm, délka 57 mm, tloušťka 3 mm. Hloubka zasunutí 40 mm. Hmotnost 0,33 kg. Pro profil 89×100×5 mm samonohostných posuvných bran.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-242
Vlastnosti produktu
[PIM] szyny-jezdne #115
- Materiál Ocel
Popis
Čelní deska 100 × 87,5 mm s přítlačným dílem zasouvaným do nosného C profilu do hloubky 40 mm – uzavírá konec profilu 89 × 100 × 5 mm samonosné posuvné brány
O produktu

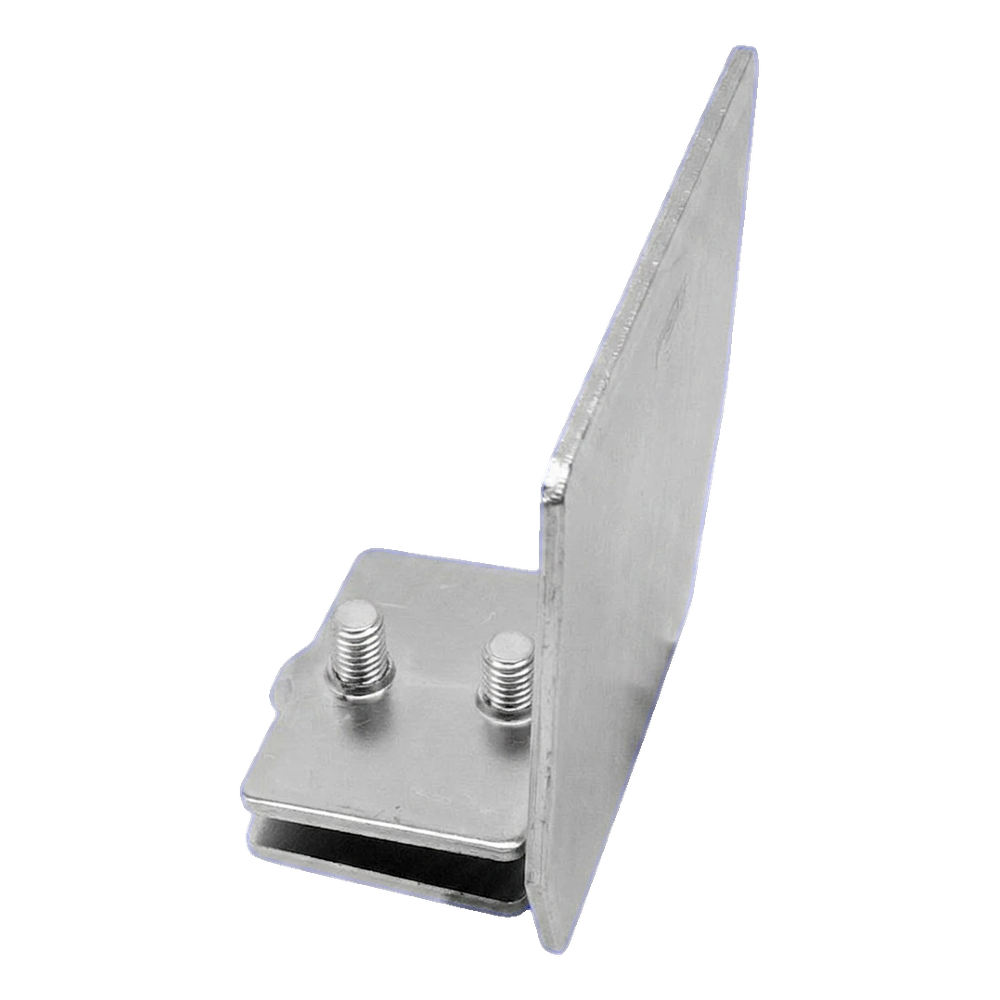

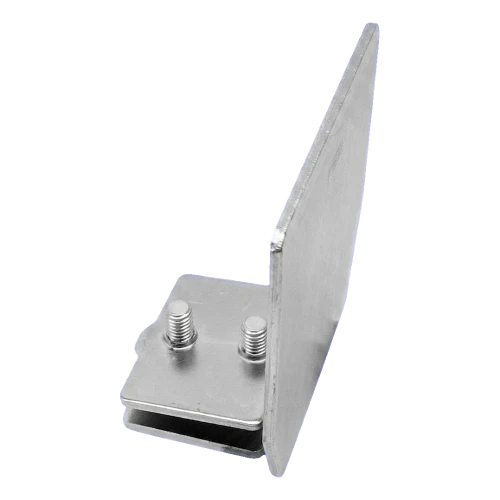

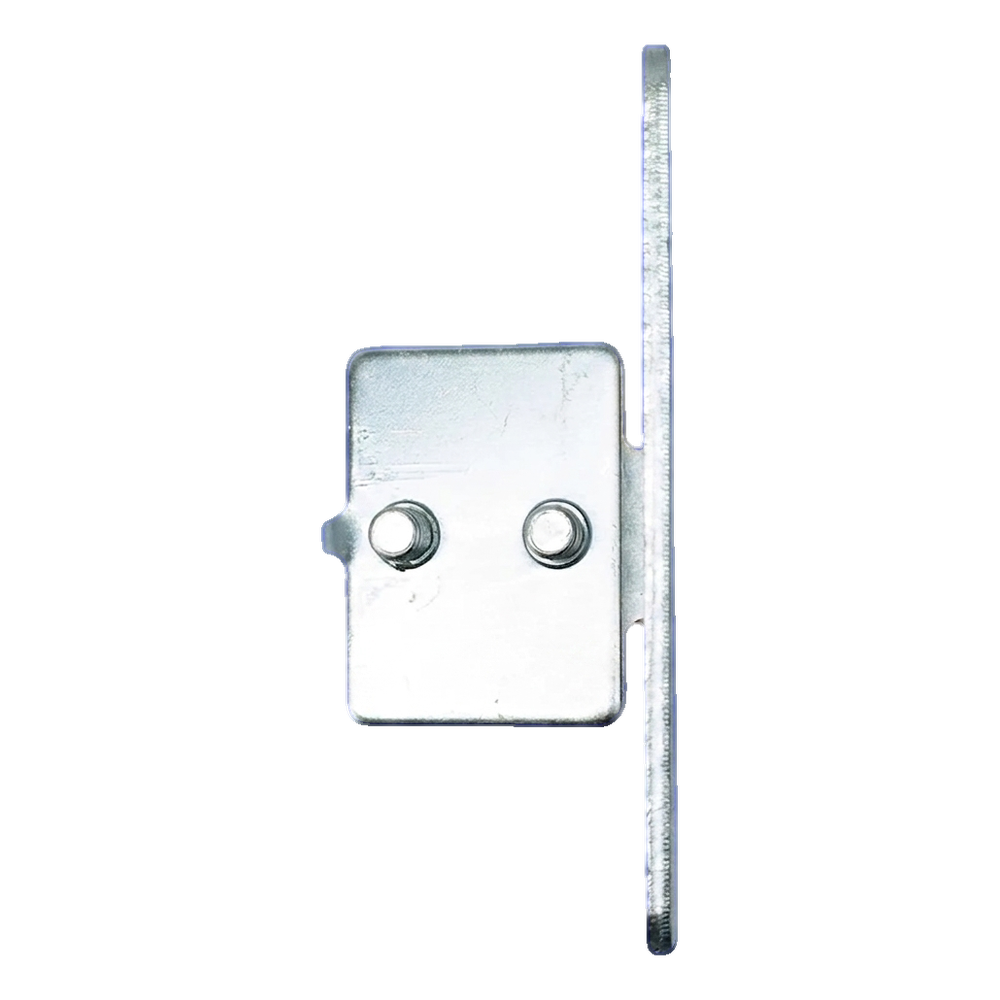

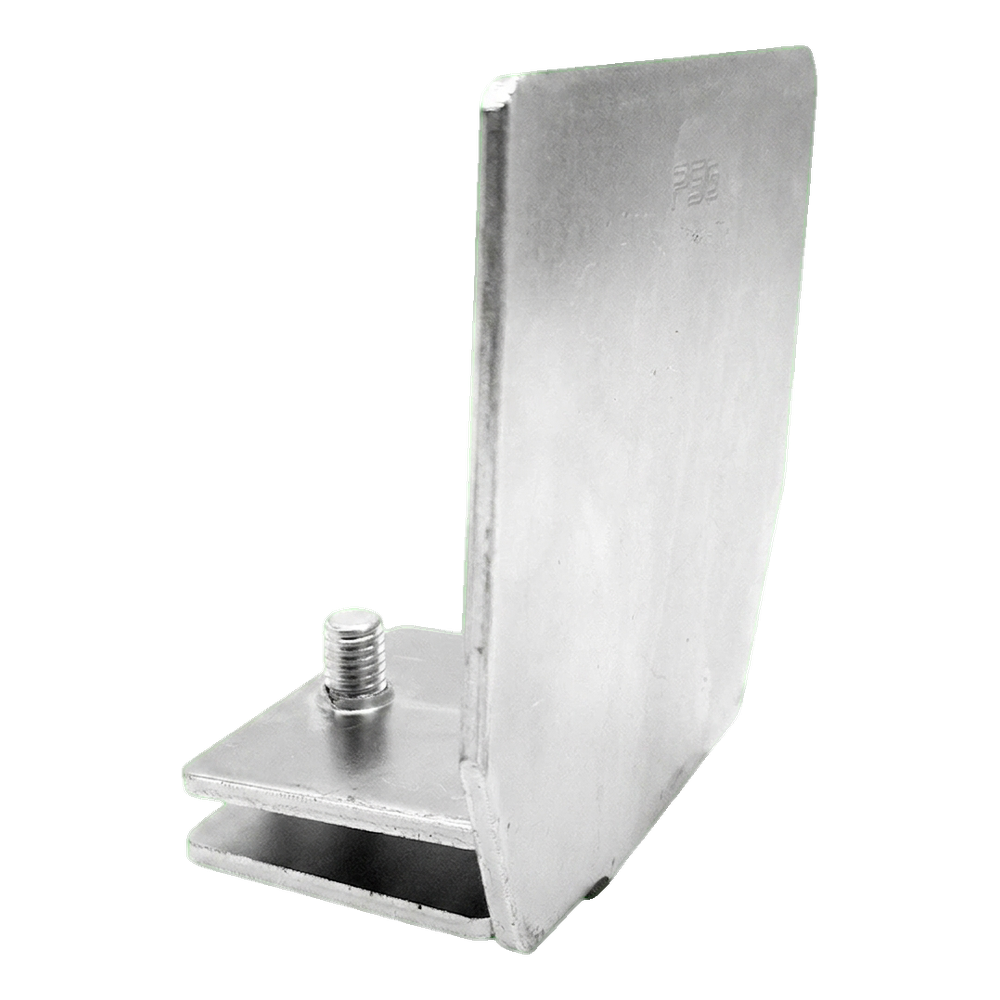

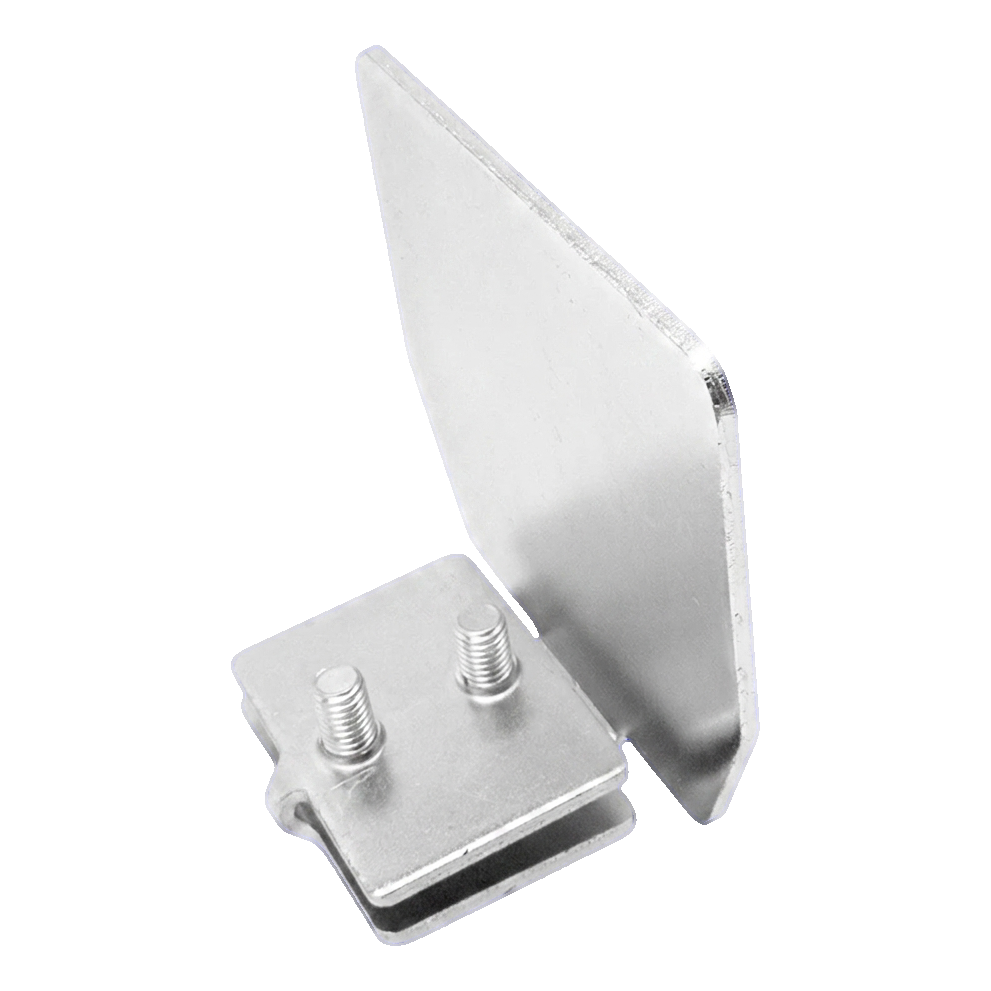

Koncová krytka profilu uzavírá otevřený konec nosného C profilu samonosné posuvné brány. Skládá se z čelní desky a přítlačného dílu, který se zasune do profilu a upevní šrouby.

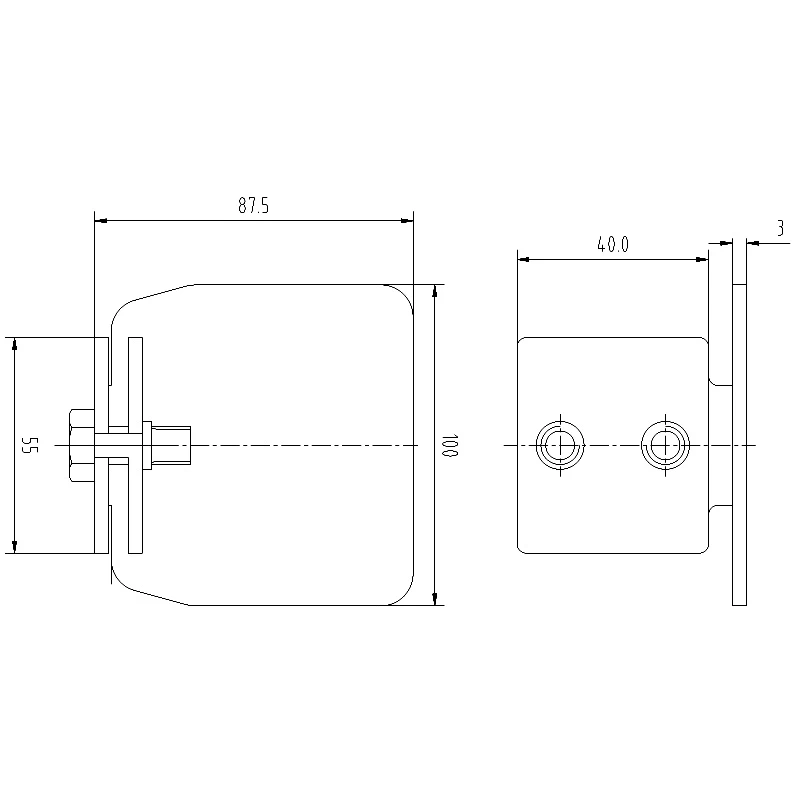

Čelní deska má rozměry W × H = 100 × 87,5 mm a tloušťku t = 3 mm. Přítlačný díl zasahuje do nosného C profilu do hloubky D = 40 mm.
Hmotnost jednoho kusu je 0,33 kg. Koncová krytka je vhodná pro profil 89 × 100 × 5 mm.
Výběr a montáž
- ✓Zkontrolujte průřez nosného C profilu – koncová krytka je vhodná pro profil 89 × 100 × 5 mm.
- ✓Zasuňte přítlačný díl do konce nosného C profilu tak, aby čelní deska doléhala na jeho čelo.
- ✓Utáhněte šrouby přítlačného dílu tak, aby koncová krytka držela v nosném C profilu bez vůle.
Důležité
Koncová krytka nenahrazuje doraz ani omezovač pohybu brány. Krajní polohy křídla vymezují koncové dorazy a dorazy brány.
