PSG

PSG zakončení jezdního profilu posuvné brány 68x68 pozinkované

Přejít na zpětnou vazbu k produktu

Zakončení jezdního profilu PSG 68x68 mm, pozinkované. Rozměry 94x140 mm, hmotnost 0,22 kg. Zasouvací element 40x45 mm, čelní plech 67x68x3 mm. Pro profily 68x68x3,5 mm. Antikorozní ochrana, montážní šrouby v soupravě.

Přejít na úplný popis
s DPH bez DPH
Cena 69,28 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] szyny-jezdne #115

  • Materiál Ocel

Popis

Koncová krytka profilu · deska 68 × 67 mm

Čelní deska 68 × 67 mm s přítlačným dílem zasouvaným do nosného C profilu do hloubky 40 mm – uzavírá konec profilu 68 × 68 × 3,5 mm samonosné posuvné brány

68 × 67 mmčelní deska
68 × 68 × 3,5 mmpro profil
40 mmhloubka přítlačného dílu
zinkovánípovlak

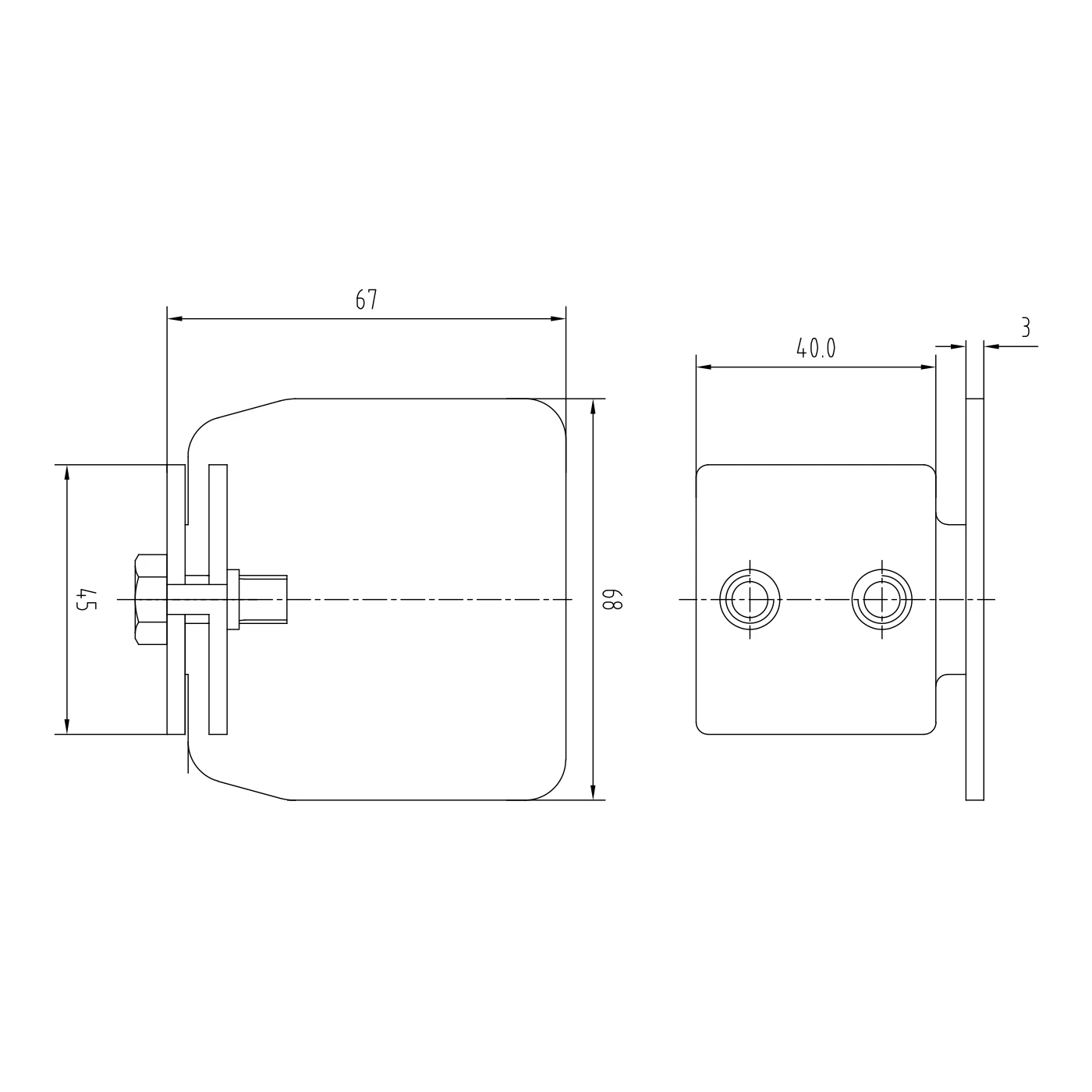

Rozměrový výkres koncové krytky profilu: deska W × H = 68 × 67 mm, tloušťka t = 3 mm, hloubka přítlačného dílu D = 40 mm
Otevřít rozměrový výkres v plné velikosti
Orientační výkres: pohled ze strany nosného C profilu, z boku a shora na přítlačný díl. Rozměry podle výkresu výrobce.

Rychlé rozhodnutí

PoužitíUzavření konce nosného C profilu samonosné posuvné brány – chrání vnitřek profilu a zakončuje jej
VýběrVyberte podle profilu 68 × 68 × 3,5 mm – koncová krytka musí odpovídat průřezu nosného C profilu
PodmínkyZinkový povlak chrání ocel před korozí v běžných podmínkách; při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice

O produktu

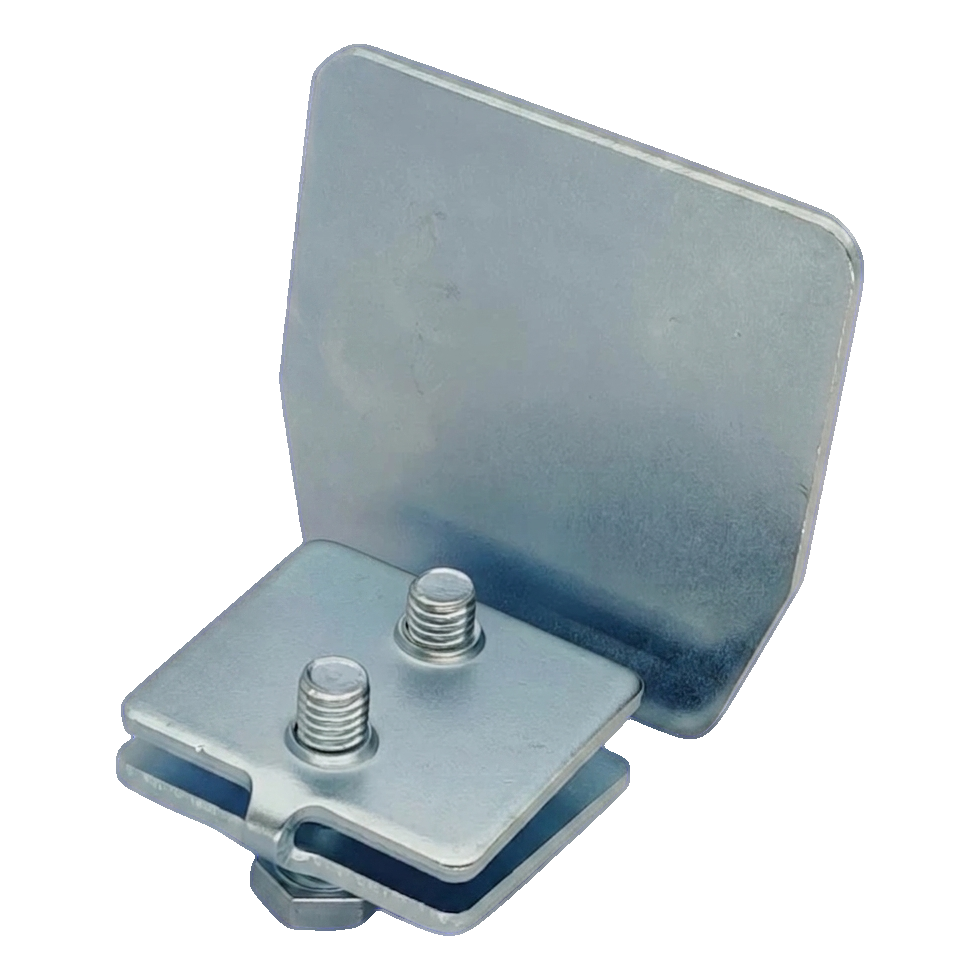

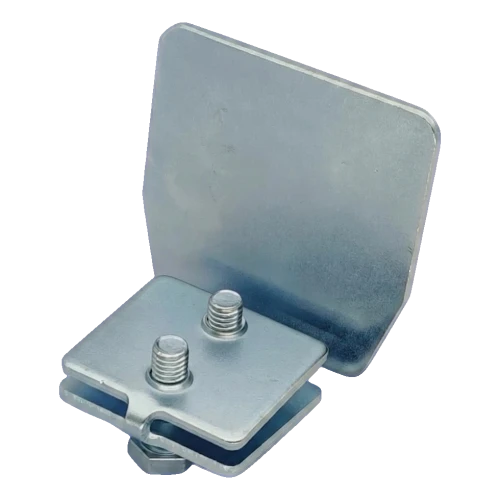

Koncová krytka profilu uzavírá otevřený konec nosného C profilu samonosné posuvné brány. Skládá se z čelní desky a přítlačného dílu, který se zasune do profilu a upevní šrouby.

Čelní deska má rozměry W × H = 68 × 67 mm a tloušťku t = 3 mm. Přítlačný díl zasahuje do nosného C profilu do hloubky D = 40 mm.

Hmotnost jednoho kusu je 0,22 kg. Koncová krytka je vhodná pro profil 68 × 68 × 3,5 mm.

Rozměry

Čelní deska W × H68 × 67 mm
Tloušťka desky t3 mm
Hloubka přítlačného dílu D40 mm
Šířka přítlačného dílu45 mm
Pro profil68 × 68 × 3,5 mm
Hmotnost0,22 kg
Rozměry podle výkresu výrobce a údajů v nabídce.

Materiál a povlak

Materiálocel
Povlakzinkování

Prodejní jednotka

Prodejní jednotka1 ks
Hmotnost jednotky0,22 kg
Hmotnost podle údajů dodavatele (orientační hodnota).

Výběr a montáž

  • ✓Zkontrolujte průřez nosného C profilu – koncová krytka je vhodná pro profil 68 × 68 × 3,5 mm.
  • ✓Zasuňte přítlačný díl do konce nosného C profilu tak, aby čelní deska doléhala na jeho čelo.
  • ✓Utáhněte šrouby přítlačného dílu tak, aby koncová krytka držela v nosném C profilu bez vůle.

Důležité

Koncová krytka nenahrazuje doraz ani omezovač pohybu brány. Krajní polohy křídla vymezují koncové dorazy a dorazy brány.
