PSG – vodicí kladka FI 35 nastavitelná pro posuvné brány s úhelníkem

Přejít na zpětnou vazbu k produktu

Vodicí kladka PSG FI 35 mm nastavitelná s montážním úhelníkem. Plast na ložisku, úhelník pozinkovaná ocel. Výška kladky 12 mm, úhelník 85x60x40 mm, tloušťka plechu 5 mm. Podlouhlý otvor pro nastavení. Hmotnost 0,26 kg. Pro posuvné brány.

Přejít na úplný popis
s DPH bez DPH
Cena 77,11 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] rolki-prowadzace #114

  • Materiál Ocel

Popis

PSG – vodicí kladka FI 35 nastavitelná pro posuvné brány s úhelníkem

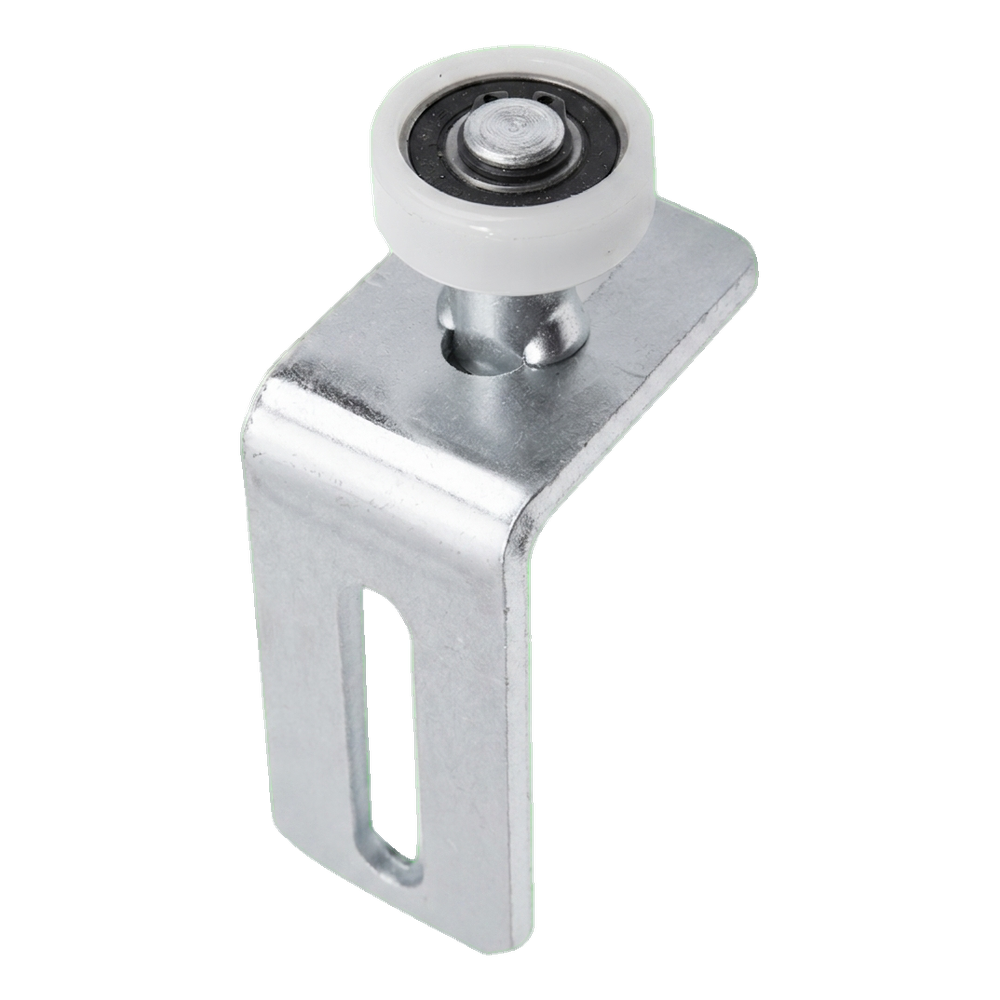

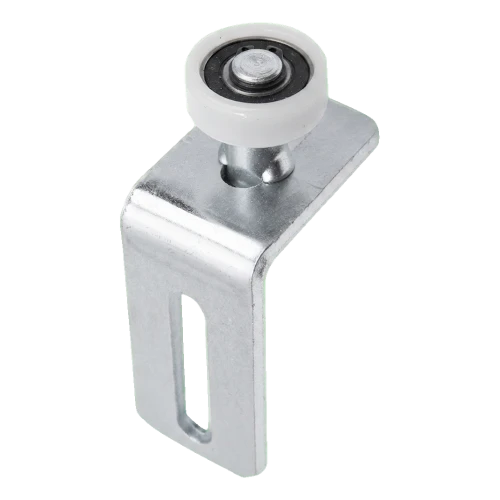

Vodicí kladka FI 35 nastavitelná PSG s montážním úhelníkem – pohled na produkt
Vodicí kladka FI 35 nastavitelná PSG s montážním úhelníkem – pohled na produkt

Vodicí kladka FI 35 nastavitelná značky PSG je spolehlivý prvek vodicího systému posuvných bran. Jejím úkolem je udržet jízdní kolejnici (ceovník) ve svislé poloze během otvírání a zavírání brány, což se promítá v plynulé a bezporuchové práci celého mechanismu. Díky nastavitelné konstrukci lze přesně nastavit polohu kladky vzhledem ke kolejnici a kompenzovat případné nepřesnosti montáže.

Kladka o průměru 35 mm je vyrobena z plastu a osazena na ložisku, což zajišťuje tichý a lehký chod i dlouhou životnost. V kompletu se nachází montážní úhelník s podlouhlým otvorem (fazolka), který umožňuje nastavení polohy kladky a rychlou montáž na sloupek brány.

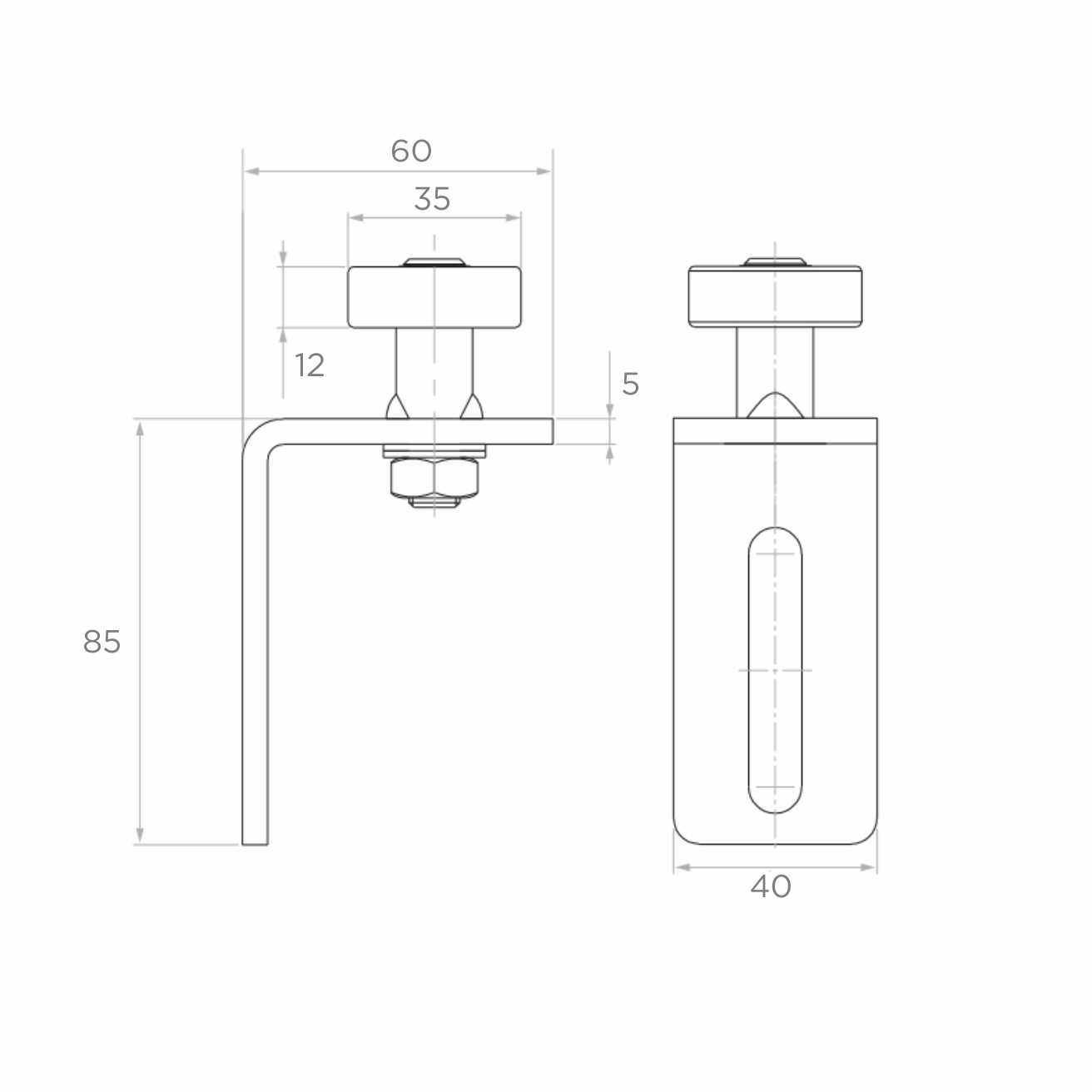

Výkres vodicí kladky FI 35 s úhelníkem – pohled ze strany a zepředu
Výkres vodicí kladky FI 35 s úhelníkem – pohled ze strany a zepředu

Rozměry a technické údaje

  • Výrobce: PSG
  • Průměr kladky: FI 35 mm
  • Výška kladky (kotouč): 12 mm
  • Materiál kladky: plast na ložisku
  • Výška úhelníku: 85 mm
  • Vyložení vodorovného ramene: 60 mm
  • Šířka úhelníku: 40 mm
  • Tloušťka plechu úhelníku: 5 mm
  • Materiál úhelníku: pozinkovaná ocel
  • Typ montážního otvoru: fazolka (podlouhlý otvor) – umožňuje nastavení
  • Hmotnost: 0,26 kg
  • EAN: 5901289675086

Použití a montáž

Vodicí kladka se montuje na sloupek posuvné brány pomocí přiloženého úhelníku. Svislé rameno úhelníku (85 mm) se upevní ke sloupku, zatímco vodorovné rameno (60 mm) vystupuje směrem k bráně a udržuje kladku v ose jízdní kolejnice. Podlouhlý montážní otvor umožňuje přesné nastavení výšky a polohy kladky, což je obzvláště důležité při vyrovnávání vodicího ceovníku.

Produkt je určen pro systémy posuvných bran – jak pro nové instalace, tak jako náhradní díl v existujících konstrukcích. Kompaktní rozměry a nízká hmotnost (0,26 kg) usnadňují logistiku a skladování.
