PSG ukončení pojezdového profilu pro zavěšené brány 35×32 mm pozinkované

Přejít na zpětnou vazbu k produktu

Ukončení pojezdového profilu PSG z pozinkované oceli, 35×32 mm. Pro zavěšené brány s průřezem kolejnice 35×32×1,5 mm. Čelní plech tloušťka 2 mm, zasouvaná část 33×24 mm. Hmotnost 0,06 kg. Odolnost proti korozi.

Přejít na úplný popis
s DPH bez DPH
Cena 28,33 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] Bramy podwieszane - osprzęt #1035

  • Materiál Ocel

Popis

Koncová krytka profilu · deska 35 × 32 mm

Čelní deska 35 × 32 mm s upínacím dílem zasouvaným do nosného C profilu do hloubky 33 mm – uzavírá konec profilu 35 × 32 × 1,5 mm závěsné posuvné brány

35 × 32 mmčelní deska
35 × 32 × 1,5 mmpro profil
33 mmhloubka upínacího dílu
zinkovánípovlak

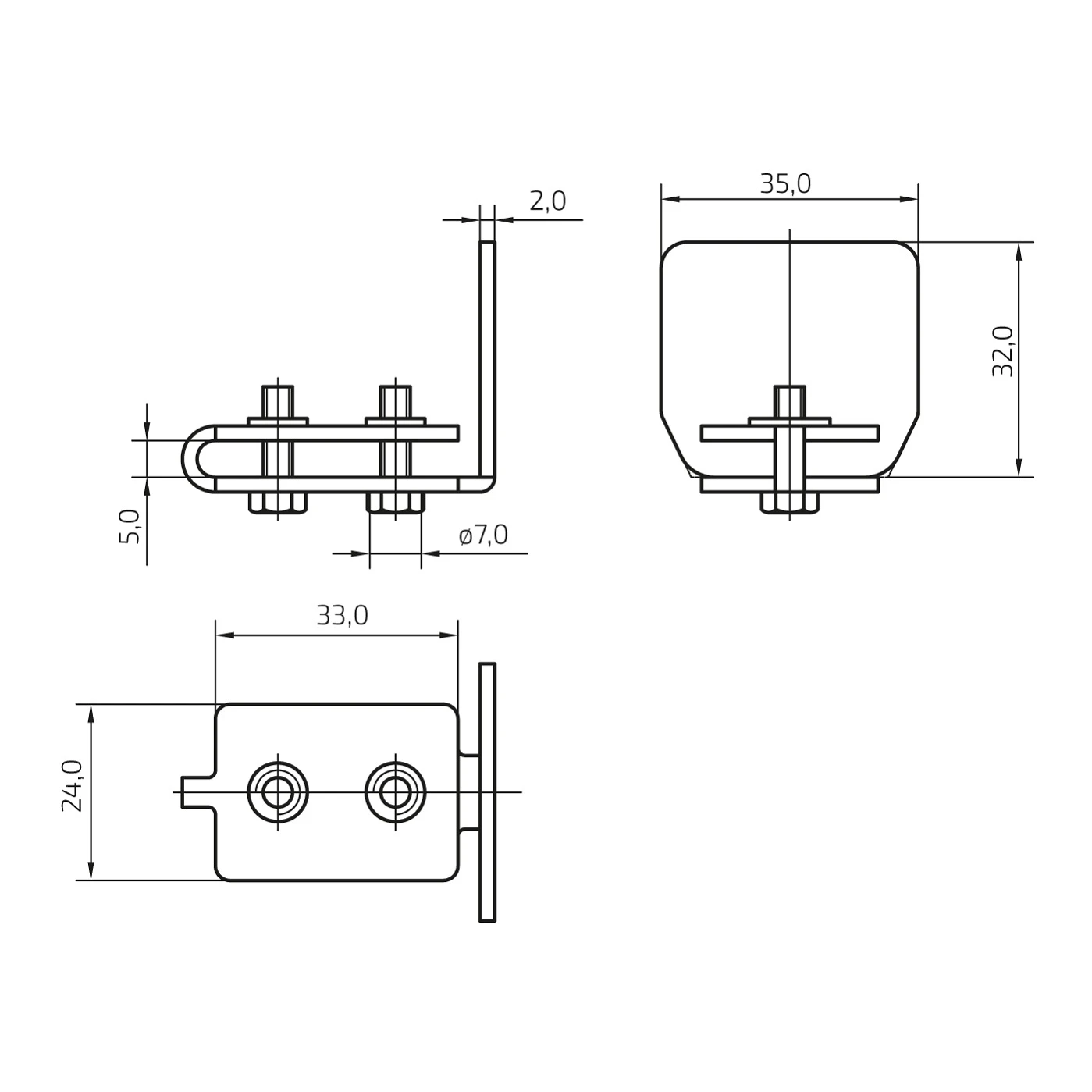

Rozměrový výkres koncové krytky profilu: deska W × H = 35 × 32 mm, tloušťka t = 2 mm, hloubka upínacího dílu D = 33 mm
Otevřít rozměrový výkres v plné velikosti
Ilustrační výkres: pohled ze strany nosného C profilu, z boku a shora na upínací díl. Rozměry podle výkresu výrobce.

Rychlé rozhodnutí

PoužitíUzavření konce nosného C profilu závěsné posuvné brány – chrání vnitřek profilu a zakončuje jej
VýběrVyberte podle profilu 35 × 32 × 1,5 mm – koncová krytka musí odpovídat průřezu nosného C profilu
PodmínkyZinkový povlak chrání ocel před korozí v běžných podmínkách; při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice

O produktu

Koncová krytka profilu uzavírá otevřený konec nosného C profilu závěsné posuvné brány. Skládá se z čelní desky a upínacího dílu, který se zasune do nosného C profilu a upevní šrouby.

Čelní deska má rozměry W × H rovné 35 × 32 mm a tloušťku t 2 mm. Upínací díl se zasouvá do nosného C profilu do hloubky D 33 mm.

Hmotnost jednoho kusu je 0,06 kg. Koncová krytka je určena pro profil 35 × 32 × 1,5 mm.

Rozměry

Čelní deska W × H35 × 32 mm
Tloušťka desky t2 mm
Hloubka upínacího dílu D33 mm
Šířka upínacího dílu24 mm
Pro profil35 × 32 × 1,5 mm
Hmotnost0,06 kg
Rozměry podle výkresu výrobce a údajů v nabídce.

Materiál a povlak

Materiálocel
Povlakzinkování

Prodejní jednotka

Prodejní jednotka1 ks
Hmotnost jednotky0,06 kg
Hmotnost podle údajů dodavatele (orientační hodnota).

Výběr a montáž

  • ✓Zkontrolujte průřez nosného C profilu – koncová krytka je určena pro profil 35 × 32 × 1,5 mm.
  • ✓Zasuňte upínací díl do konce nosného C profilu tak, aby čelní deska přiléhala k jeho čelu.
  • ✓Utáhněte šrouby upínacího dílu tak, aby koncová krytka držela v nosném C profilu bez vůle.

Důležité

Koncová krytka nenahrazuje doraz ani omezovač pohybu brány. Koncové polohy křídla vymezují koncové dorazy a dorazy brány.
