PSG úhelník vodící rolny pro posuvnou bránu 100×60 mm

Přejít na zpětnou vazbu k produktu

Úhelník vodící rolny PSG z pozinkovaného ocelového plechu, tloušťka 5 mm. Rozměry 100×60×40 mm, hmotnost 0,2 kg. Oválné regulační otvory 60×12,5 mm a 34,5×12,5 mm. Pro montáž vodících rolek v samonosných posuvných bránách.

Přejít na úplný popis
s DPH bez DPH
Cena 33,89 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] rolki-prowadzace #114

  • Materiál Ocel

Popis

PSG úhelník vodící rolny pro posuvnou bránu 100×60 mm

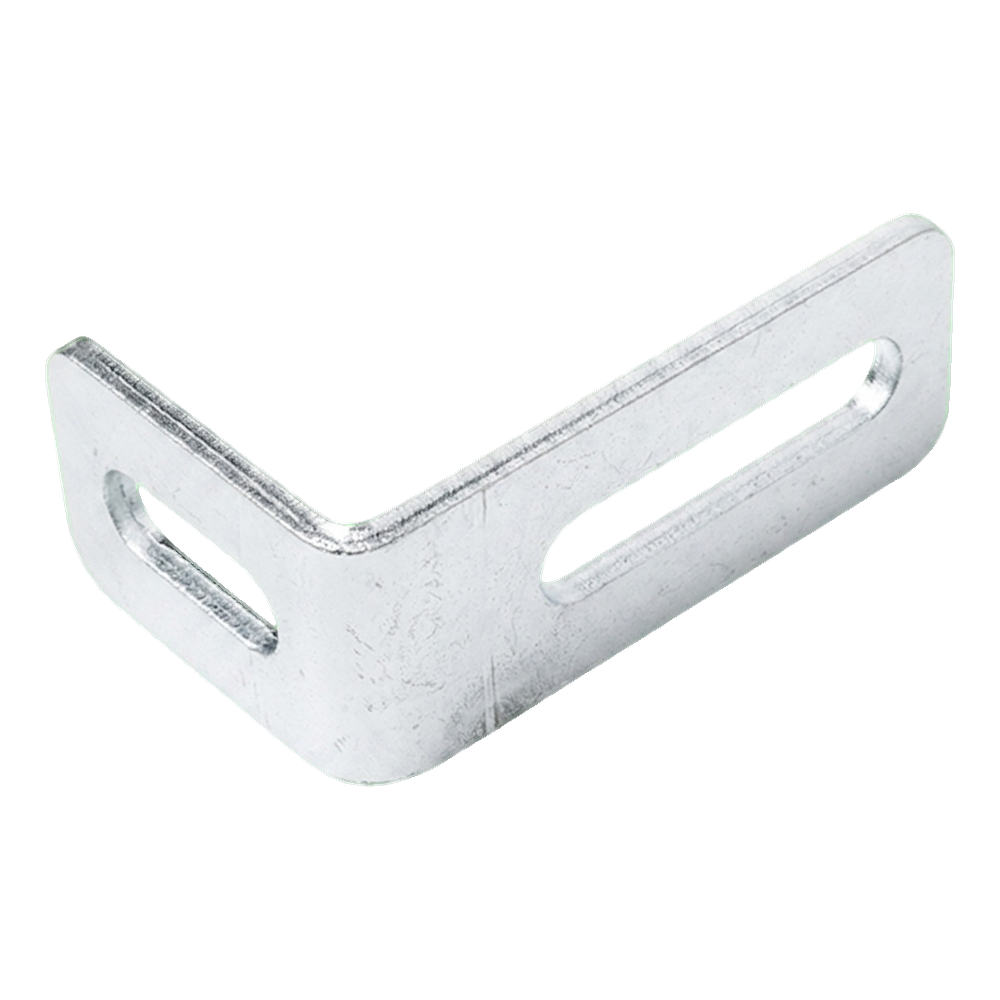

Úhelník vodící rolny PSG 100×60 mm – ocelový pozinkovaný úhelník s oválnými otvory
Úhelník vodící rolny PSG 100×60 mm – ocelový pozinkovaný úhelník s oválnými otvory

Úhelník vodící rolny 100×60 mm značky PSG je ocelový montážní prvek určený pro instalaci vodících rolek v samonosných posuvných bránách. Díky dvěma oválným regulačním otvorům (tzv. fazolkám) umožňuje přesné nastavení pozice rolky jak ve svislém, tak v vodorovném směru — což značně zkracuje dobu montáže a pozdějšího seřízení brány.

Úhelník je vyroben z ocelového plechu o tloušťce 5 mm, což zaručuje vysokou tuhost a trvanlivost i při intenzivním provozu brány. Pozinkovaný povrch zajišťuje odolnost proti korozi ve venkovních podmínkách. Kompaktní rozměry a nízká hmotnost (0,2 kg) usnadňují logistiku a skladování.

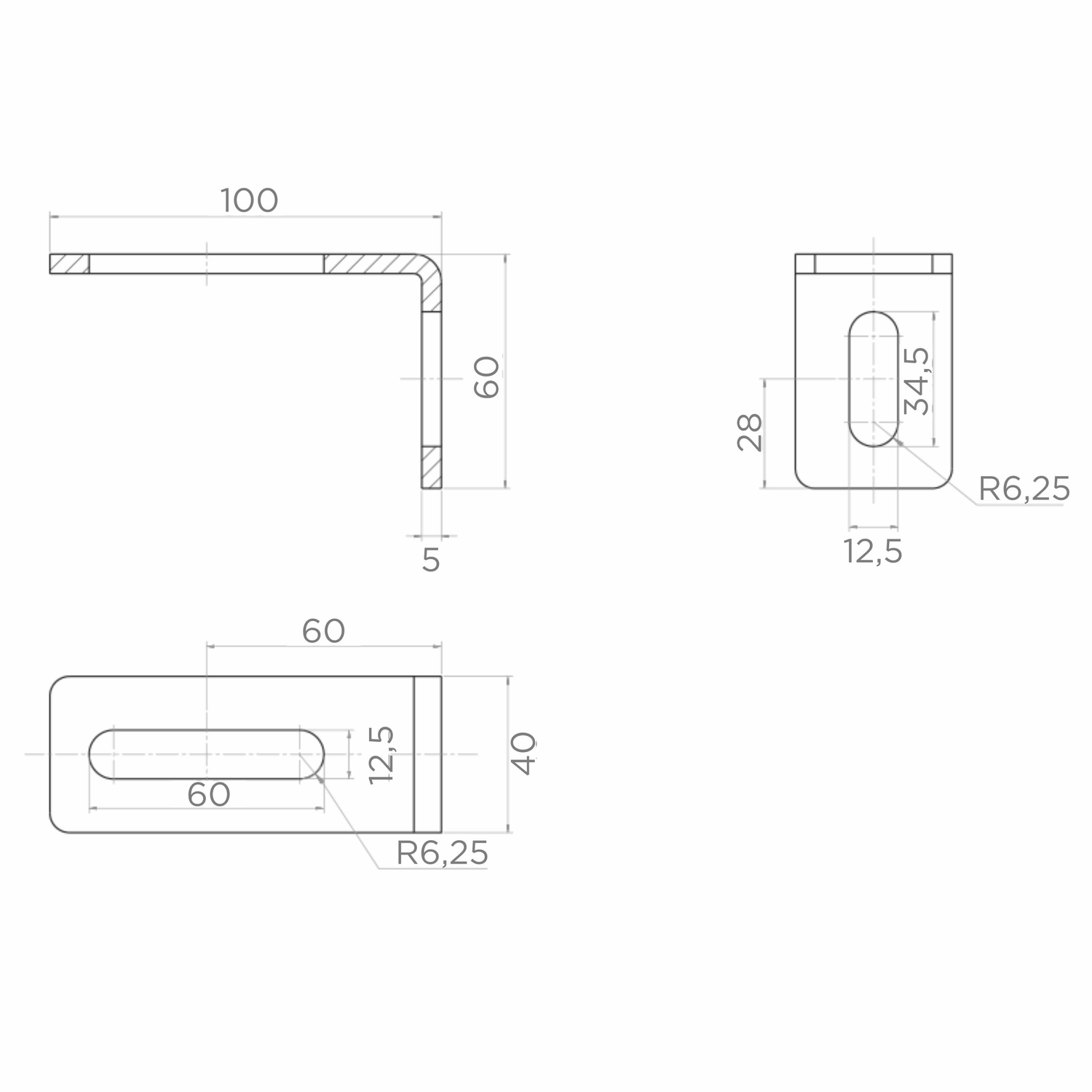

Výkres úhelníku vodící rolny PSG 100×60 mm – ortogonální pohledy s rozměry
Výkres úhelníku vodící rolny PSG 100×60 mm – ortogonální pohledy s rozměry

Rozměry a technická specifikace

  • Gabaritní rozměry (L × H × W): 100 × 60 × 40 mm
  • Tloušťka plechu: 5 mm
  • Oválný otvor – vodorovné rameno: 60 × 12,5 mm (poloměr oblouku R 6,25 mm)
  • Oválný otvor – svislé rameno: 34,5 × 12,5 mm (poloměr oblouku R 6,25 mm)
  • Materiál: pozinkovaná ocel
  • Hmotnost: 0,2 kg
  • Výrobce: PSG
  • EAN: 5901289679398

Použití

Úhelník slouží k upevnění vodící rolky na sloupek samonosné posuvné brány. Oválné regulační otvory na obou ramenech umožňují plynulou korekci pozice rolky vzhledem k jezdnímu profilu brány — bez nutnosti nového vrtání otvorů. To je podstatná výhoda při montážích, kde je vyžadováno přesné seřízení vedení křídla brány.
