PSG regulovatelný brankový pant M14 se štítkem 115×40 mm a plotnou 75×55 mm

Přejít na zpětnou vazbu k produktu

Regulovatelný brankový pant PSG M14 s galvanizovanou ocelovou konstrukcí. Štítek 115×40 mm, plotna 75×55×3 mm, závitový čep 110 mm. Maximální zatížení 80 kg. 4 montážní otvory Ø10,5 mm. Hmotnost 0,42 kg. Pro křídlové brány.

Přejít na úplný popis
s DPH bez DPH
Cena 149,17 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] zawiasy #113

  • Typ závitu M14
  • Materiál Ocel
  • Nastavení Ano
  • Průměr 1
  • Způsob montáže Se štítkem

Popis

PSG regulovatelný brankový pant M14 se štítkem 115×40 mm a plotnou 75×55 mm

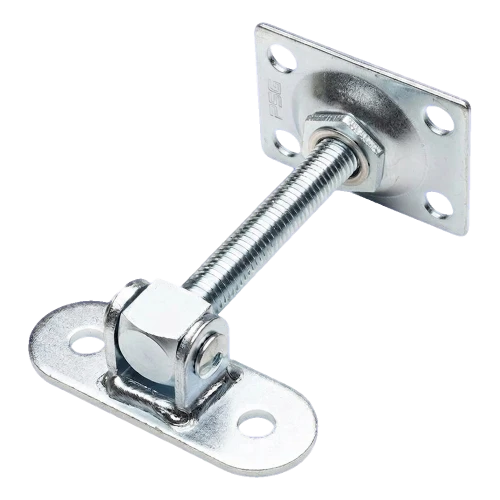

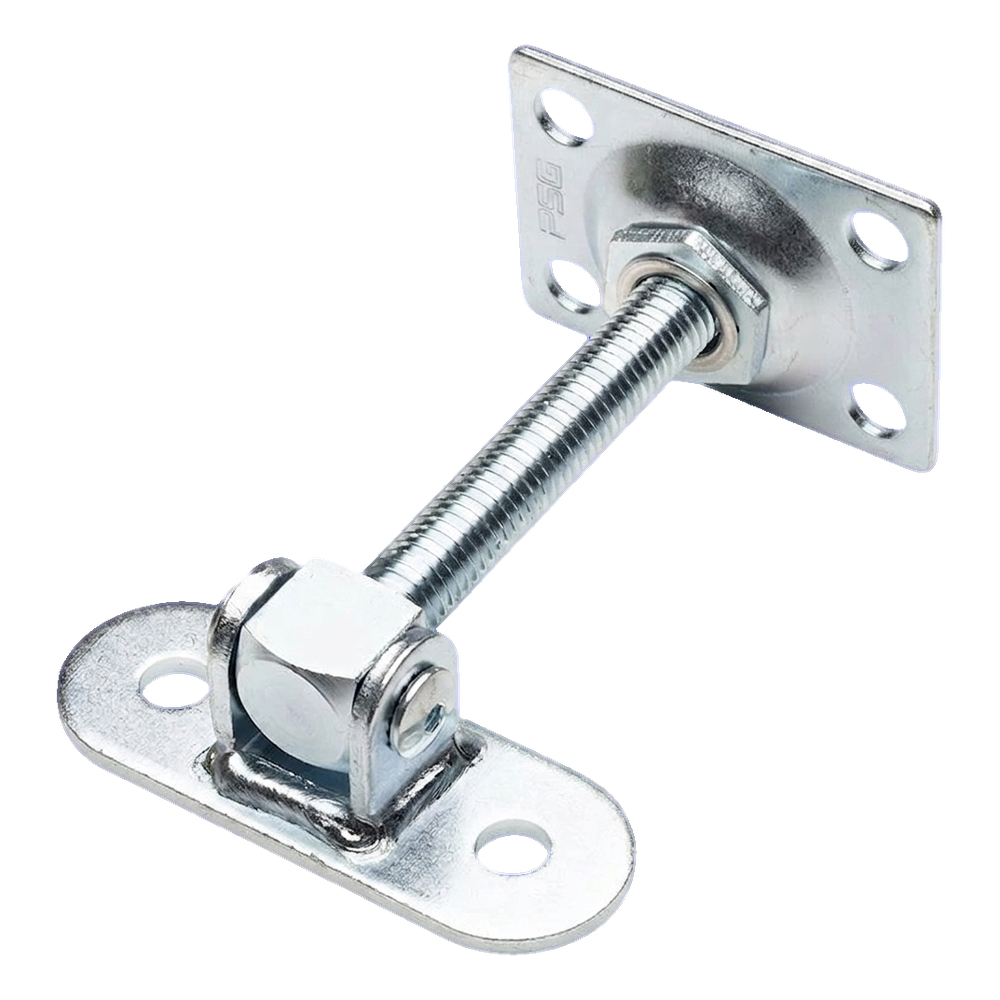

PSG regulovatelný brankový pant M14 se štítkem a plotnou – celkový pohled
PSG regulovatelný brankový pant M14 se štítkem a plotnou – celkový pohled

Regulovatelný brankový pant PSG se šroubem M14 určený pro montáž křídlových bran. Díky regulační matce umožňuje rychlou korekci nastavení křídla bez nutnosti demontáže – jak bezprostředně po instalaci, tak v průběhu provozu. To je zvláště důležité při sezónních změnách teploty, kdy se kov smršťuje nebo roztahuje, což způsobuje provis nebo zasekávání konstrukce.

Ocelová konstrukce s galvanickým povlakem zajišťuje vysokou odolnost proti korozi a trvanlivost v exteriérních podmínkách. Maximální zatížení křídla brány činí 80 kg, což umožňuje použití pantu u typických křídlových bran používaných v oplocení pozemků i průmyslových aplikacích.

Technické parametry

  • Závit: M14
  • Délka šroubu (pracovní část): 110 mm
  • Celková délka: 180 mm
  • Rozměr štítku (desky pro připevnění ke sloupku): 115 × 40 mm
  • Rozměr plotny (montážní deska): 75 × 55 × 3 mm
  • Rozteč montážních otvorů plotny: 75 × 55 mm
  • Průměr montážních otvorů: Ø10,5 mm (4 ks)
  • Výška úchytu U (čep): 95 mm
  • Šířka úchytu U: 35 mm
  • Tloušťka materiálu úchytu U: 4 mm
  • Tloušťka regulační matice: 16 mm
  • Sražení na konci čepu: 1,5 × 45°
  • Maximální hmotnost křídla brány: 80 kg
  • Materiál: ocel s galvanickým povlakem
  • Hmotnost: 0,42 kg
  • EAN: 5903313203005

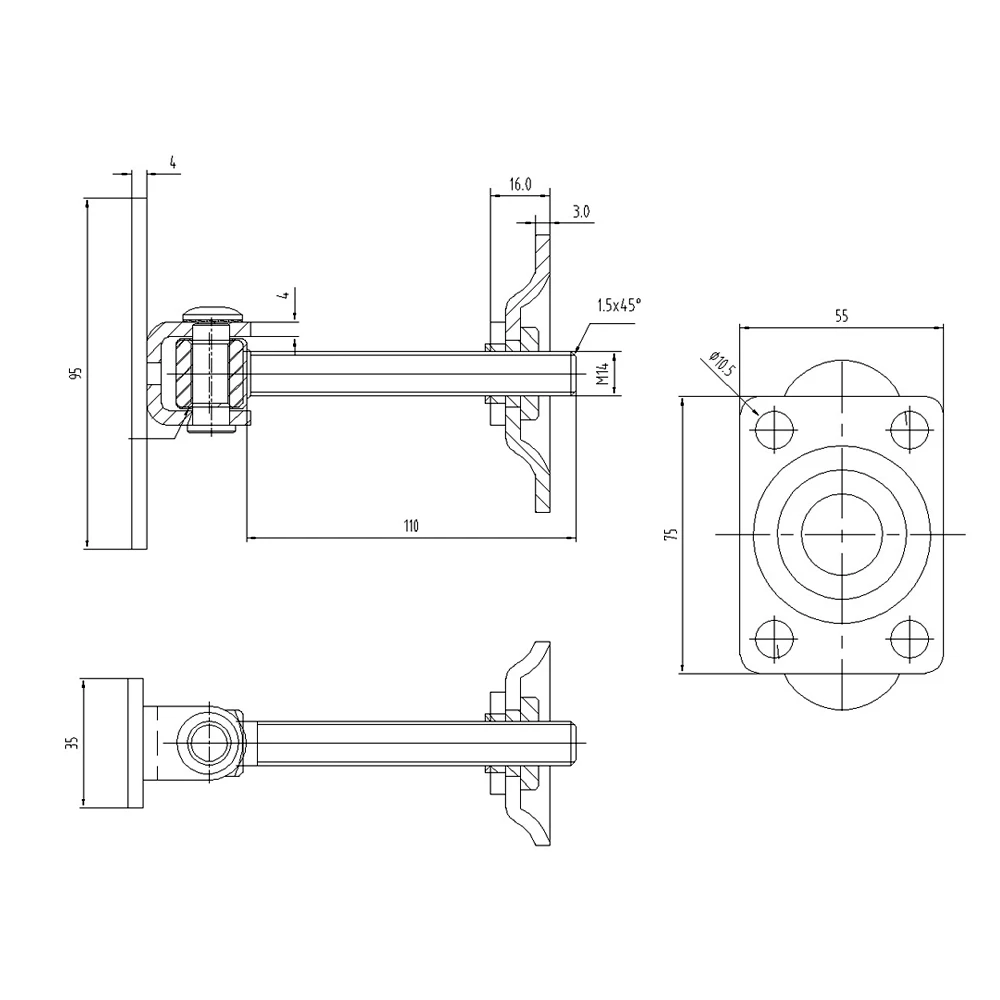

Rozměrový výkres regulovatelného pantu PSG M14 – boční pohled, pohled shora a pohled na plotnu
Rozměrový výkres regulovatelného pantu PSG M14 – boční pohled, pohled shora a pohled na plotnu

Konstrukce a princip fungování

Pant se skládá ze tří hlavních prvků: úchyt U (připevněný ke štítku na křídle brány), závitový čep M14 s regulační maticí a plotna (montážní deska připevněná ke sloupku). Úchyt U umožňuje rotaci čepu a matice na čepu umožňuje přesnou regulaci výšky křídla. Čtyři montážní otvory o průměru Ø10,5 mm v plotně zajišťují spolehlivé a stabilní připevnění ke sloupku oplocení.

Regulace je možná kdykoli – stačí uvolnit nebo dotáhnout matici pro korekci pozice křídla. Díky tomu může instalatér precizně vyrovnat bránu i po delším čase používání, což eliminuje nutnost nákladných servisních zásahů.

Výrobce: PSG
