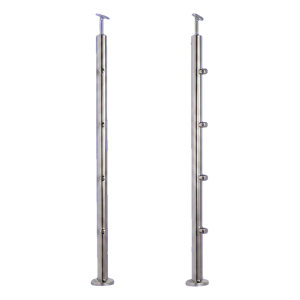

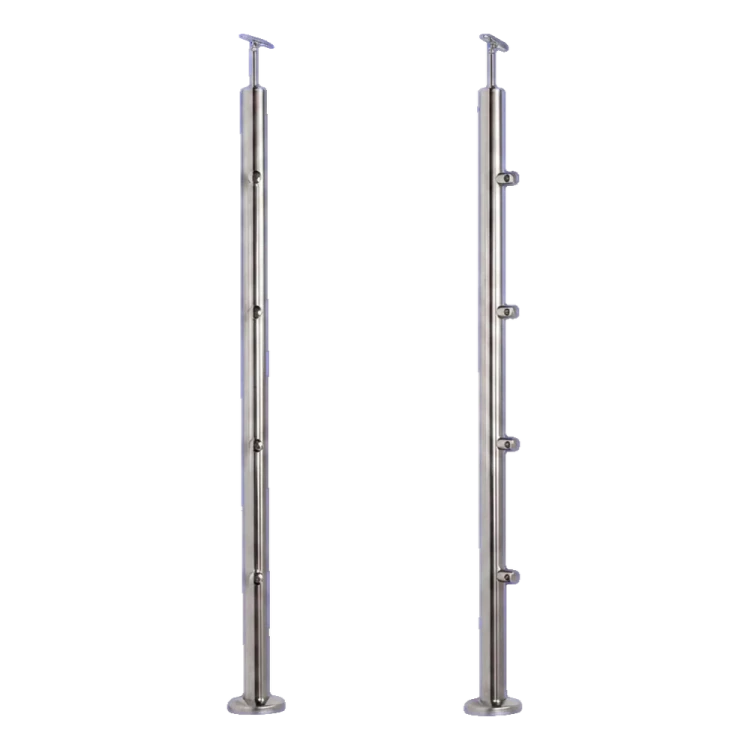

PSG průchozí sloupek zábradlí Ø42,4 mm z nerezové oceli AISI 304 – 4 držáky Ø12, montáž do podlahy
produkt nedostupný
přidat do seznamu přání
Popis
PSG sloupek zábradlí průchozí Ø42,4 mm z nerezové oceli AISI 304 – 4 úchyty Ø12, montáž do podlahy

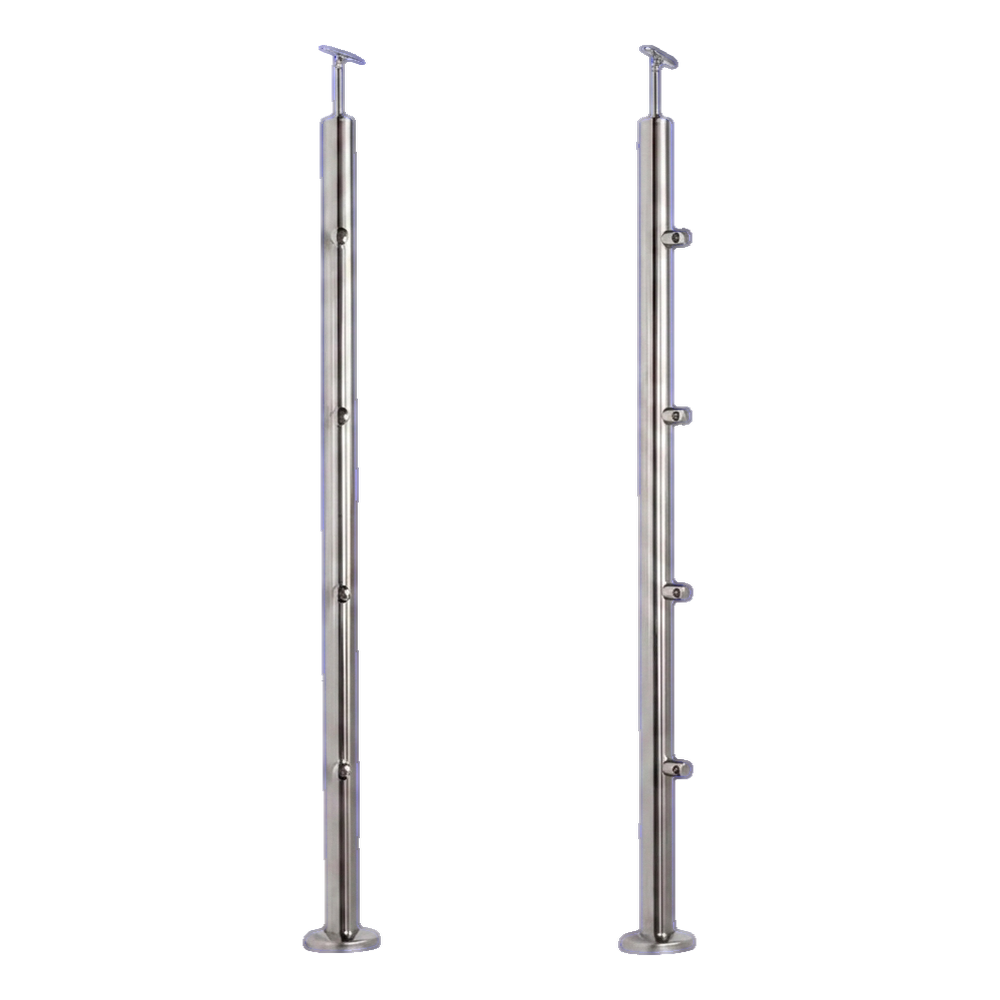

Střední sloupek (průchozí) pro vnitřní zábradlí — balkonová a schodišťová — vyrobený z vysoce kvalitní nerezové oceli AISI 304 v saténovém povrchu. Vybavený 4 průchozími úchyty pro výplňové trubičky Ø 12 mm, určený k montáži do podlahy. Univerzální konstrukce umožňuje použití v různorodých architektonických projektech a přiložené příslušenství (krycí maska základny, spojka madla) zajišťuje kompletní a estetickou montáž.

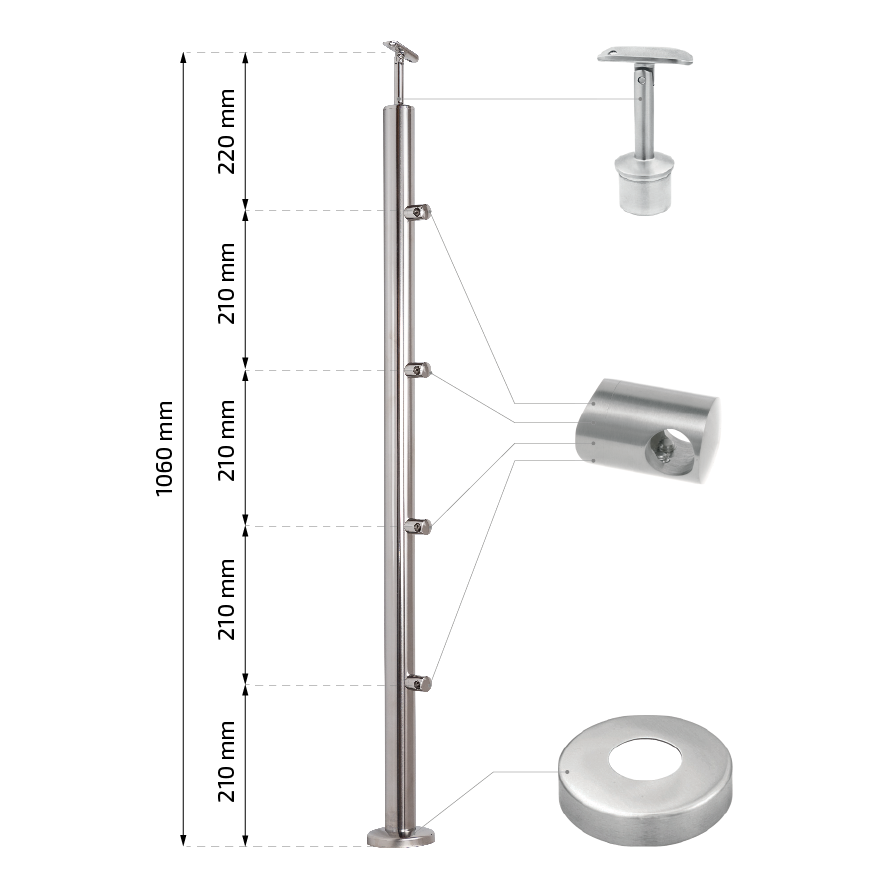

Celková výška sloupku se spojkou madla činí 1102,4 mm, což v kombinaci s madlem Ø 42,4 mm dává ergonomickou výšku zábradlí v souladu se stavebními standardy. Úchyty jsou rozmístěny rovnoměrně po 210 mm, což zajišťuje estetické rozdělení výplně.

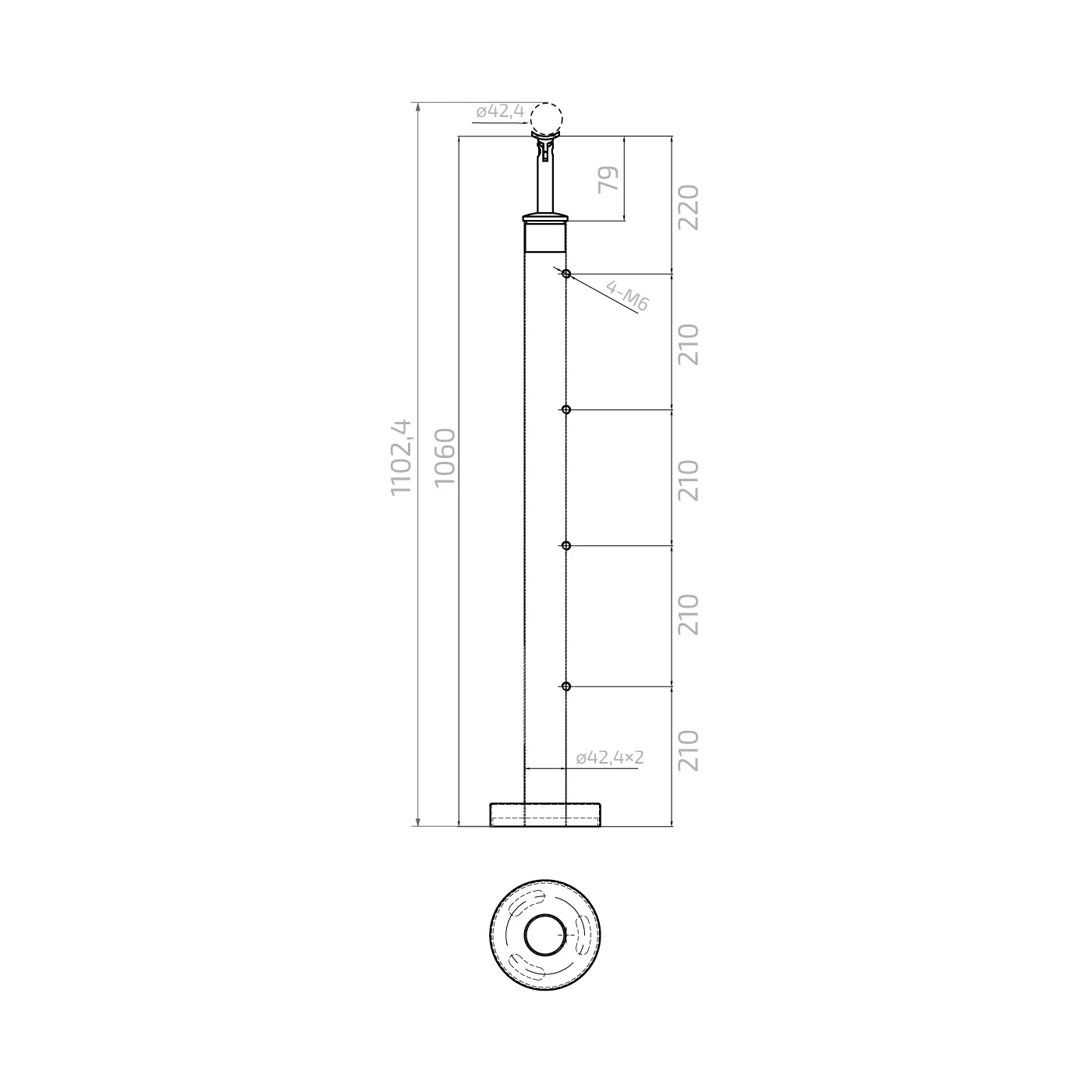

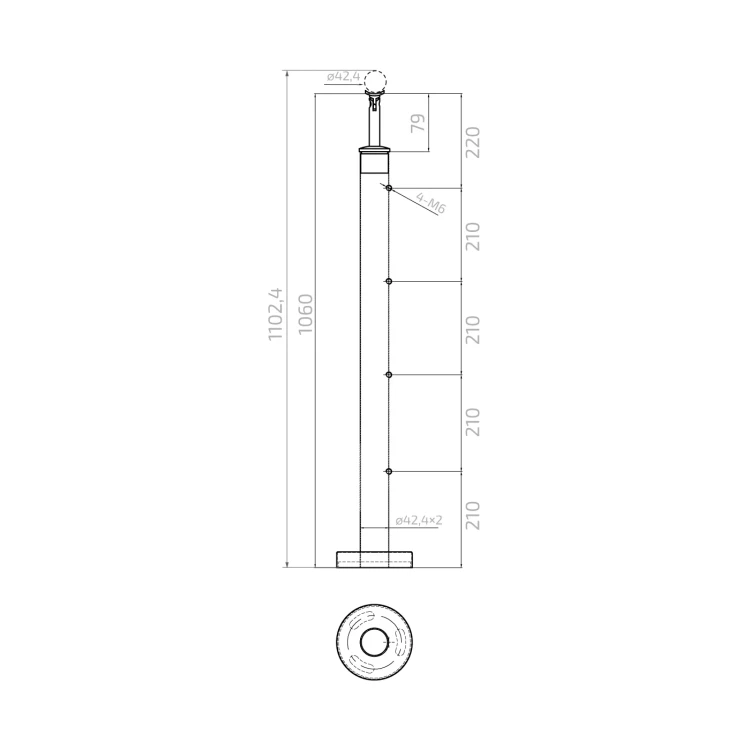

Technické parametry sloupku
- Materiál: nerezová ocel AISI 304 (satén/broušení)
- Průměr trubky: Ø 42,4 mm
- Tloušťka stěny trubky: 2 mm
- Výška sloupku (trubka): 1060 mm
- Celková výška se spojkou madla: 1102,4 mm
- Počet průchozích úchytů: 4 ks
- Průměr otvorů pro tyče: Ø 12 mm
- Rozteč mezi úchyty: 210 mm
- Vzdálenost od podlahy k prvnímu úchytu: 210 mm
- Vzdálenost od posledního úchytu k okraji trubky: 220 mm
- Závit pro uchycení úchytů: M6 (4 ks)
- Montáž: do podlahy
- Hmotnost: 3,08 kg
- EAN: 5903313202114

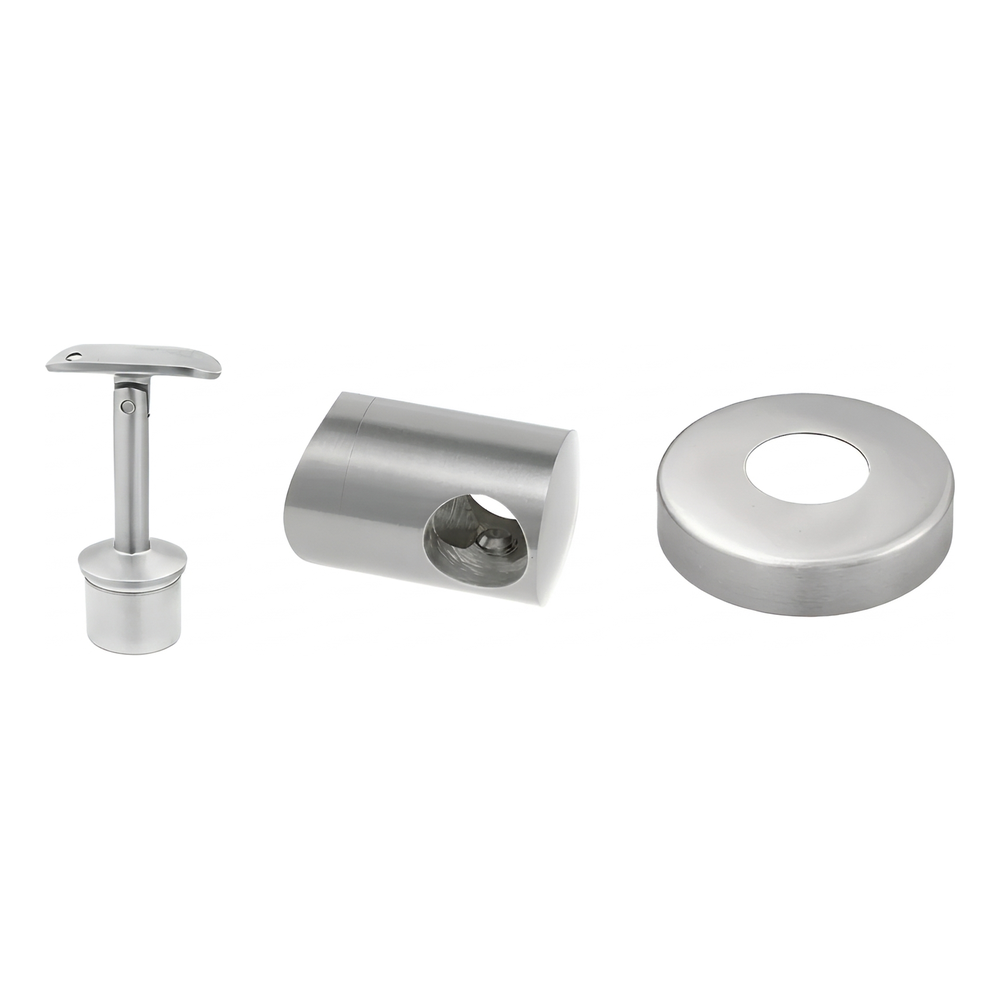

Obsah sady
- Sloupek zábradlí Ø 42,4 × 1060 mm
- Krycí maska základny — 1 ks
- Průchozí úchyty tyče Ø 12 mm — 4 ks
- Spojka madla — 1 ks
Prvky v sadě — spojka madla, průchozí úchyt tyče a krycí maska základny jsou přiloženy ke sloupku, ale nejsou trvale připevněny. Díky tomu může instalatér volně přizpůsobit pozici a úhel prvků podmínkám na stavbě. Výrobce doporučuje použití speciálního anaerobního lepidla určeného pro nerezovou ocel k dosažení trvalého a pevného spojení. Takový způsob montáže umožňuje také případné zkrácení sloupku v případě nerovností podlahy.
Rozměry komponentů

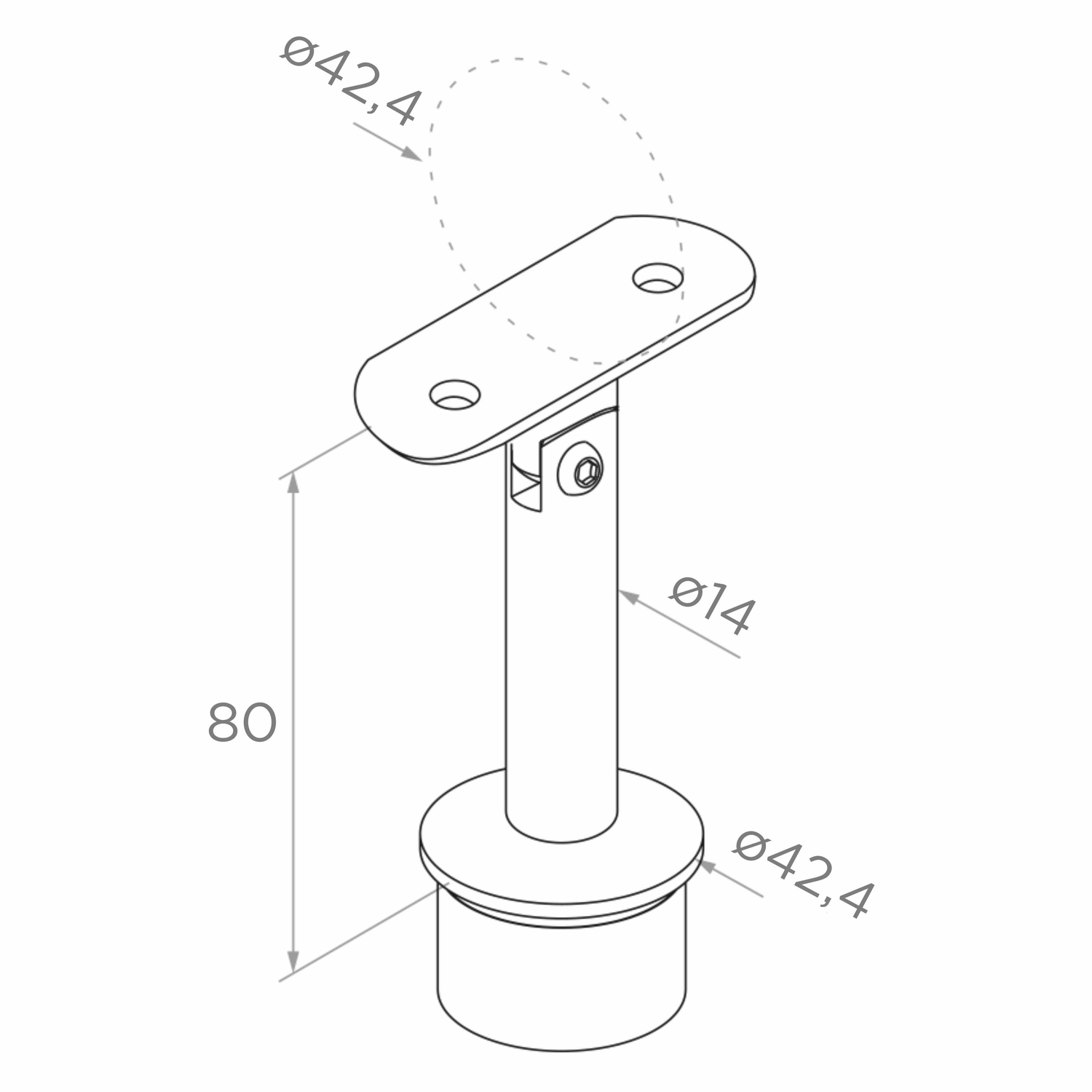

Spojka madla
- Výška spojky: 80 mm
- Průměr čepu: Ø 14 mm
- Průměr montážní základny: Ø 42,4 mm
- Kompatibilní madlo: Ø 42,4 mm

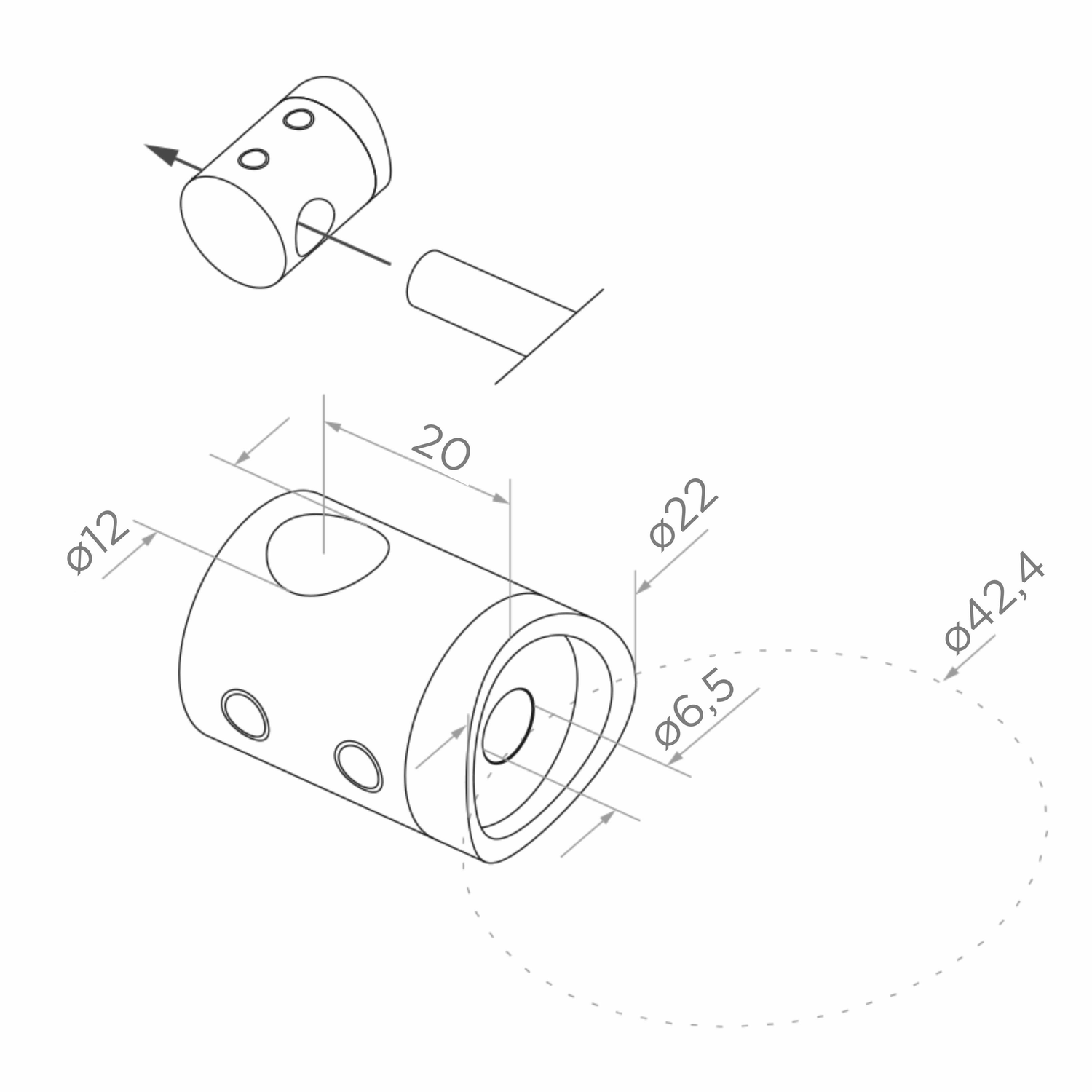

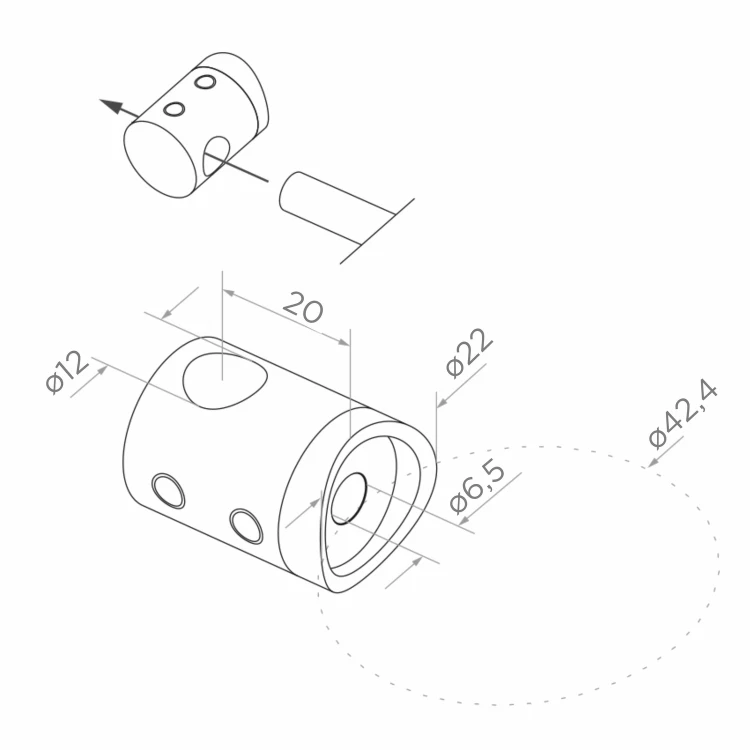

Průchozí úchyt tyče
- Vnější průměr úchytu: Ø 22 mm
- Průměr otvoru pro tyč: Ø 12 mm
- Hloubka osazení (vzdálenost osy tyče od čela): 20 mm
- Průměr montážního otvoru (pro šroub): Ø 6,5 mm

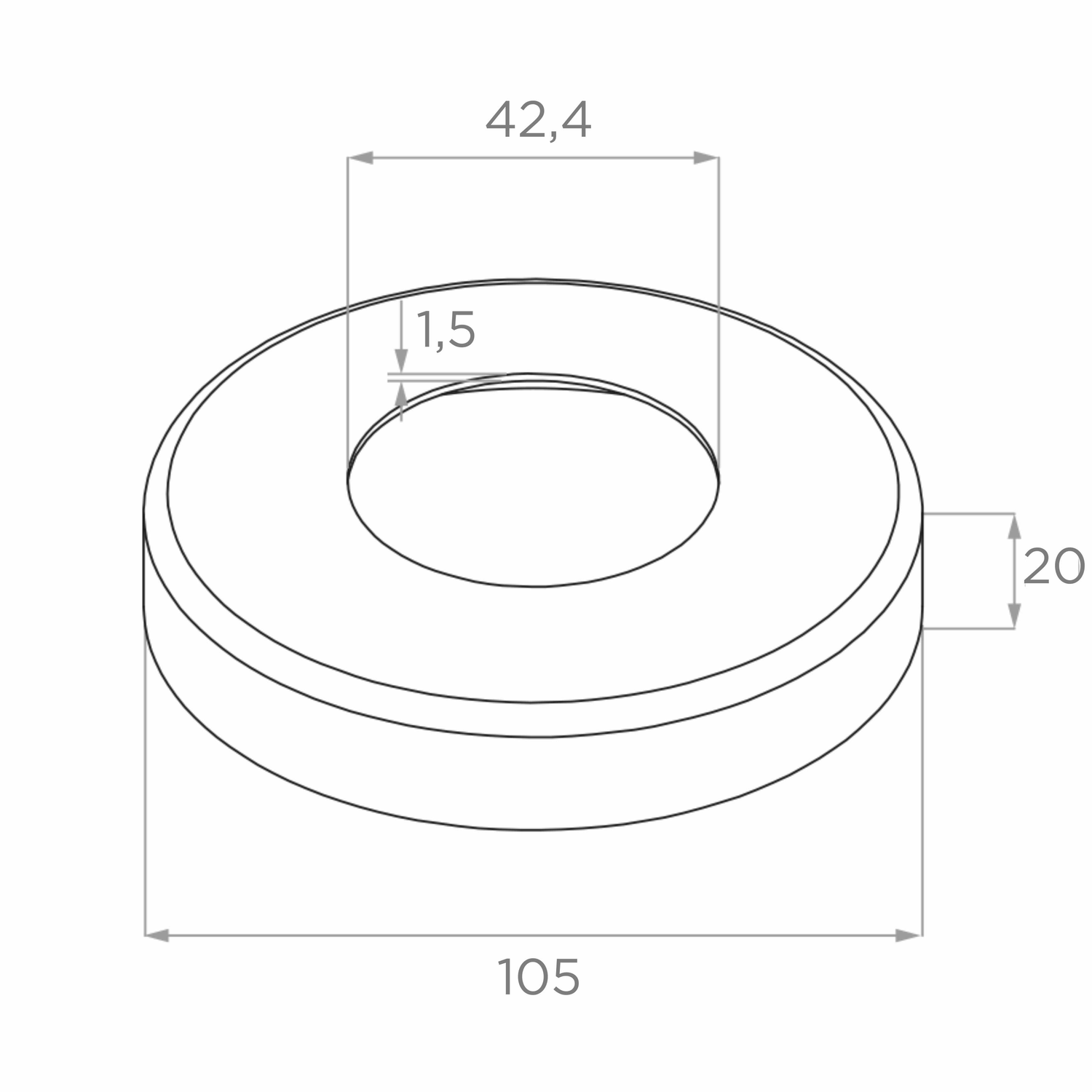

Krycí maska základny
- Vnější průměr: Ø 105 mm
- Průměr vnitřního otvoru: Ø 42,4 mm
- Výška: 20 mm
- Tloušťka materiálu: 1,5 mm
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Montážní systém | 42,4 mm |
