PSG ozubený hřeben pro posuvnou bránu 3×333 mm se stálový jádrem – do 800 kg

Přejít na zpětnou vazbu k produktu

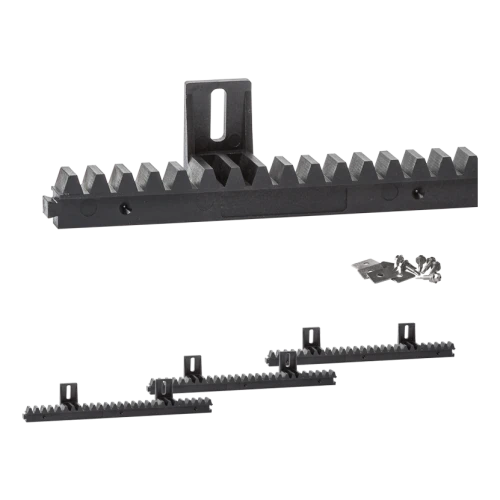

Ozubený hřeben PSG z umělé hmoty se stálovým jádrem. 3 díly po 333 mm, šířka 20 mm. Modul zubu M4, pro posuvné brány do 800 kg. Kompatibilní s pohony FAAC, CAME, NICE, BFT, BENINCA.

Přejít na úplný popis
s DPH bez DPH
Cena 209,94 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] Cat 121 #121

  • Materiál Ocel

Popis

Plastový ozubený hřeben · modul 4 · 3 díly

3 díly po 333 mm spojované zámky, šířka 20 mm, modul 4, pro posuvné brány o hmotnosti do 800 kg

4modul ozubení
3 × 333 mmdíly v sadě
20 mmšířka
do 800 kgnosnost
Rozměrový výkres plastového ozubeného hřebenu: díl L = 333 mm, b = 20 mm, modul 4
Otevřít rozměrový výkres v plné velikosti
Ilustrační výkres: pohled na hřeben s úchyty, detail konce s úchytem a řez úchytem. Rozměry podle výkresu a údajů výrobce.

Rychlé rozhodnutí

PoužitíOzubený hřeben pohonu posuvné brány – přenáší pohyb z ozubeného kola pohonu na křídlo brány
VýběrPro pohony s ozubeným kolem o modulu 4; brány o hmotnosti do 800 kg
PodmínkyPlastové těleso nekoroduje a nevyžaduje mazání; ocelové jádro zpevňuje ozubený hřeben po celé délce.

O produktu

Plastový ozubený hřeben s ocelovým jádrem spolupracuje s ozubeným kolem pohonu posuvné brány. Plastové tělo má tišší chod než ocelový hřeben a ocelové jádro vedené podél hřebenu zajišťuje jeho tuhost.

Sadu tvoří 3 díly po 333 mm o šířce 20 mm a modulu 4, spojované zámky. Každý díl má montážní úchyty: 2 ks; součástí sady jsou samovrtné šrouby s podložkami.

Hřeben je určen pro brány o hmotnosti do 800 kg a pasuje k pohonům s ozubeným kolem o modulu 4. Hmotnost sady je 1,35 kg.

Rozměry

Modul ozubení4
Délka dílu333 mm
Díly v sadě3
Šířka20 mm
Montážní úchyty2
Nosnostdo 800 kg
Hmotnost sady1,35 kg
Rozměry podle výkresu a údajů výrobce; poloha úchytů podle výkresu nebo fotografií, ocelové jádro je znázorněno ilustračně.

Materiál a povlak

Materiálplast s ocelovým jádrem

Prodejní jednotka

Prodejní jednotkabalení 1 ks
Hmotnost jednotky1,35 kg
Hmotnost podle údajů dodavatele (orientační hodnota).

Výběr a montáž

  • ✓Zkontrolujte modul ozubeného kola pohonu – hřeben má modul 4.
  • ✓Spojte díly pomocí zámků do jedné souvislé řady ozubení.
  • ✓Přišroubujte úchyty ke křídlu brány samovrtnými šrouby s podložkami; podélné otvory umožňují nastavit výšku hřebenu vůči ozubenému kolu.

Důležité

Hřeben je určen pro brány o hmotnosti do 800 kg. Pro těžší křídlo zvolte hřeben s vyšší nosností.
