PSG nosný C profil ocelový pro samonosné posuvné brány 80×80 mm – 7000 mm
Zanechte zpětnou vazbu k produktu
Nosný C profil PSG z oceli, 80×80 mm, délka 7000 mm. Tloušťka stěny 5 mm, štěrbina 27,5 mm. Hmotnost 67,42 kg. Pro samonosné posuvné brány. Polouzavřený profil.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-294
Vlastnosti produktu
[PIM] szyny-jezdne #115
- Materiál Ocel
Popis
C profil 80 × 80 mm se stěnou 5 mm a štěrbinou 27,5 mm, délka 7000 mm – nosný prvek křídla samonosné posuvné brány
O produktu

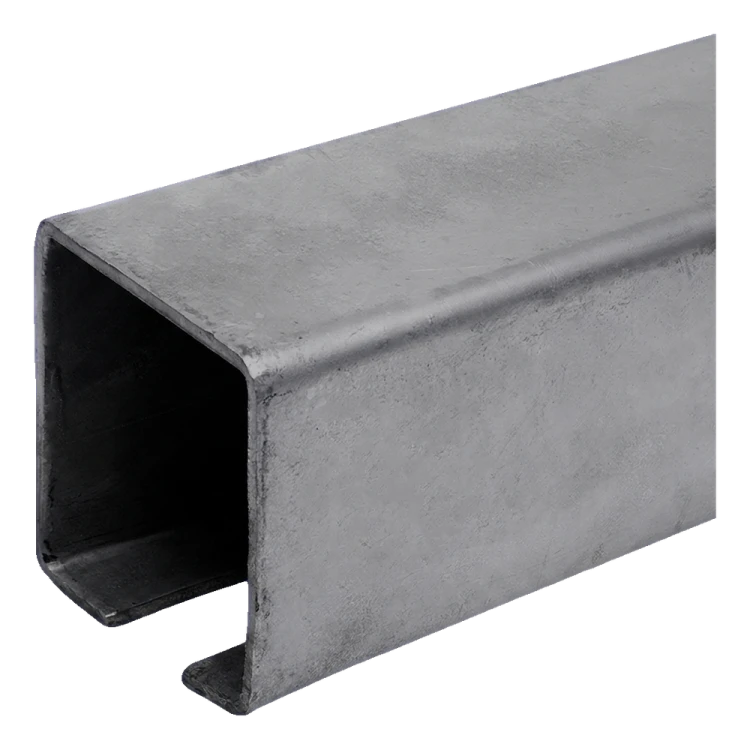

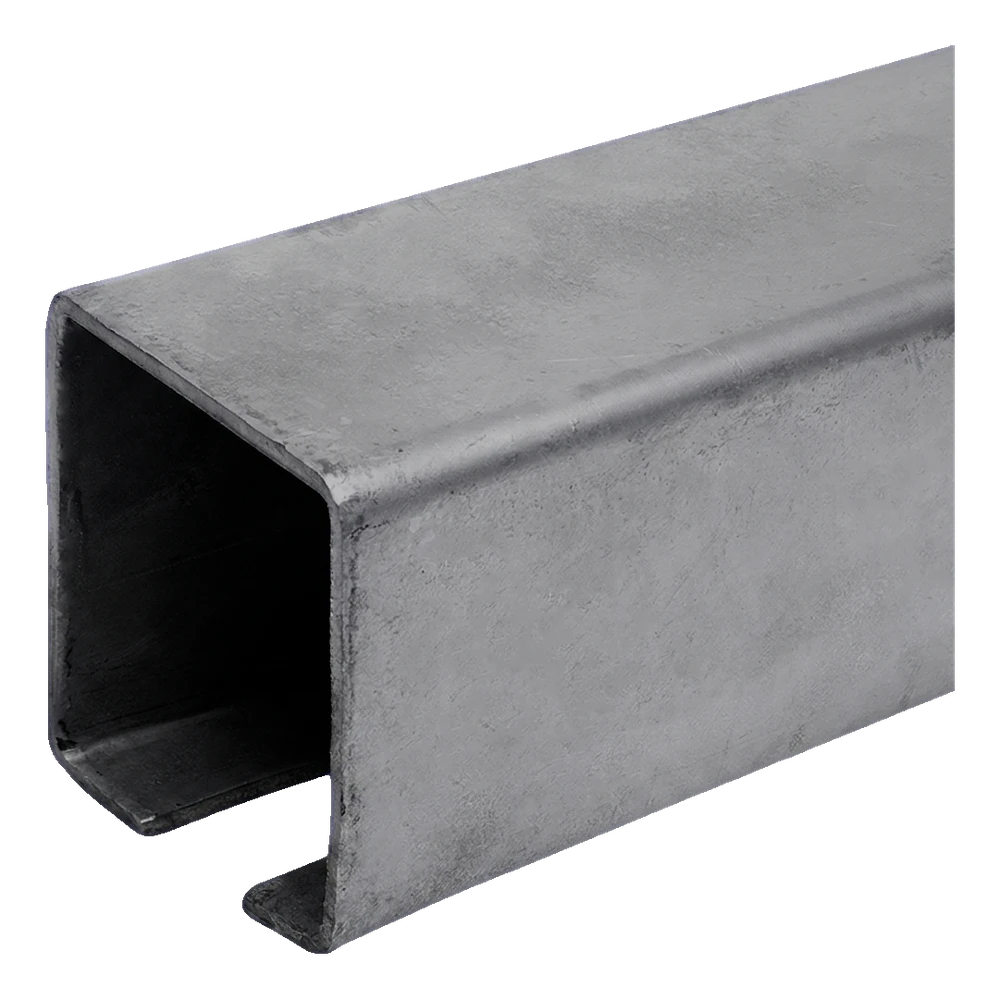

Nosný C profil tvoří nosný prvek křídla samonosné posuvné brány. Přivařuje se ke konstrukci křídla a uvnitř něj se pohybují pojezdové vozíky upevněné na základu.

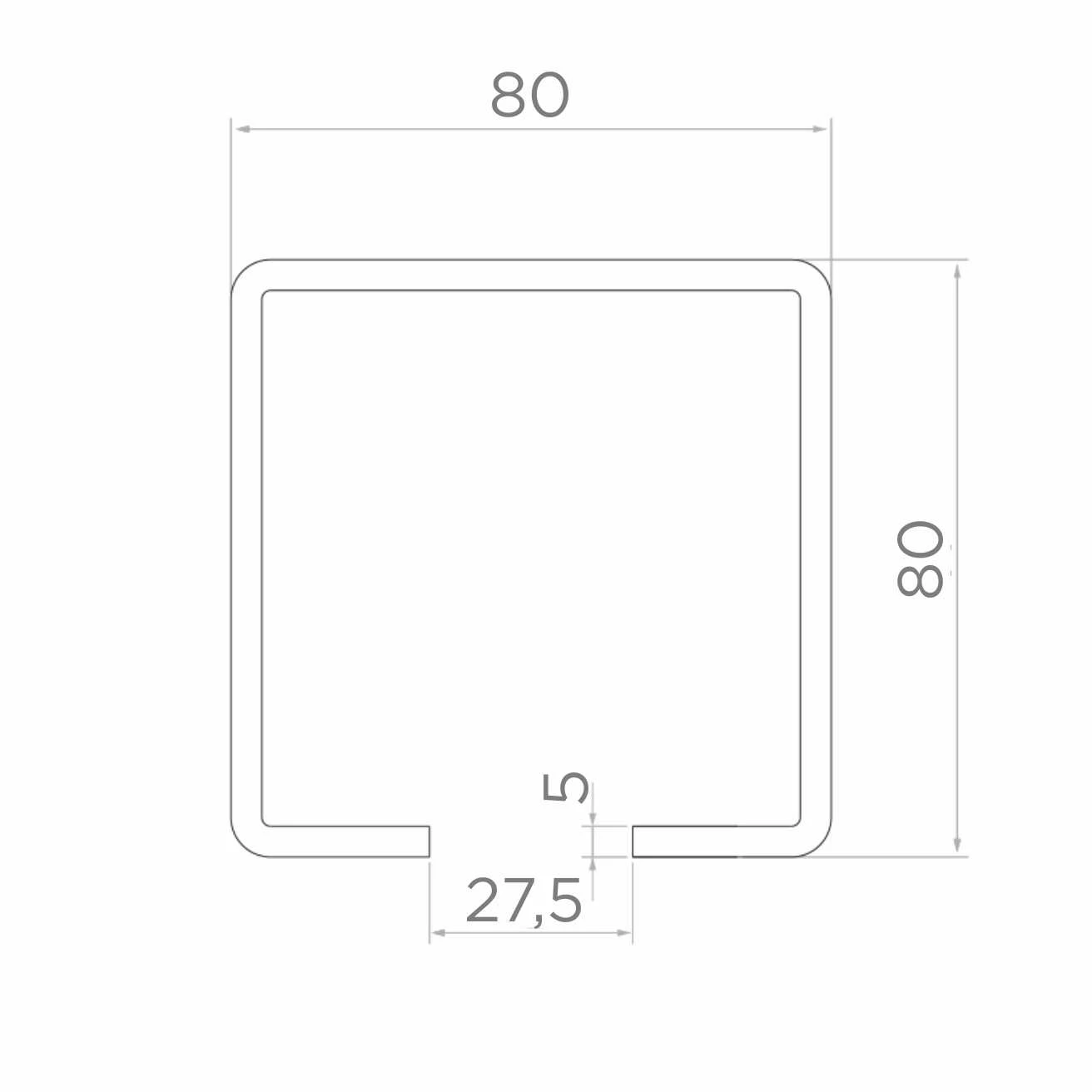

Průřez má vnější rozměry a × h rovné 80 × 80 mm a stěnu s 5 mm. Ve spodní stěně je štěrbina 27,5 mm, kterou procházejí nosné čepy vozíků. Délka profilu L je 7000 mm; rozměry vycházejí z výkresu výrobce.
Profil je z oceli bez povlaku, proto je po zhotovení křídla nutné jej ošetřit proti korozi. Hmotnost jednoho kusu je 67,42 kg.
Výběr a montáž
- ✓Vyberte pojezdové vozíky pro profil 80 × 80 mm – profil a vozíky musí odpovídat stejné velikosti systému.
- ✓Profil zkraťte a přivařte ke konstrukci křídla štěrbinou dolů; štěrbina 27,5 mm vede vozíky.
- ✓Po svaření ošetřete ocel proti korozi a uzavřete konce profilu koncovou krytkou s kolečkem.
Důležité
Přípustnou hmotnost a délku křídla určuje sada pojezdových vozíků, nikoli samotný profil. Před výběrem profilu zkontrolujte parametry vozíků.
