PSG nastavitelný branový pant M20 s mosaznou vložkou – úhel otevření 180°
produkt nedostupný
přidat do seznamu přání
Popis

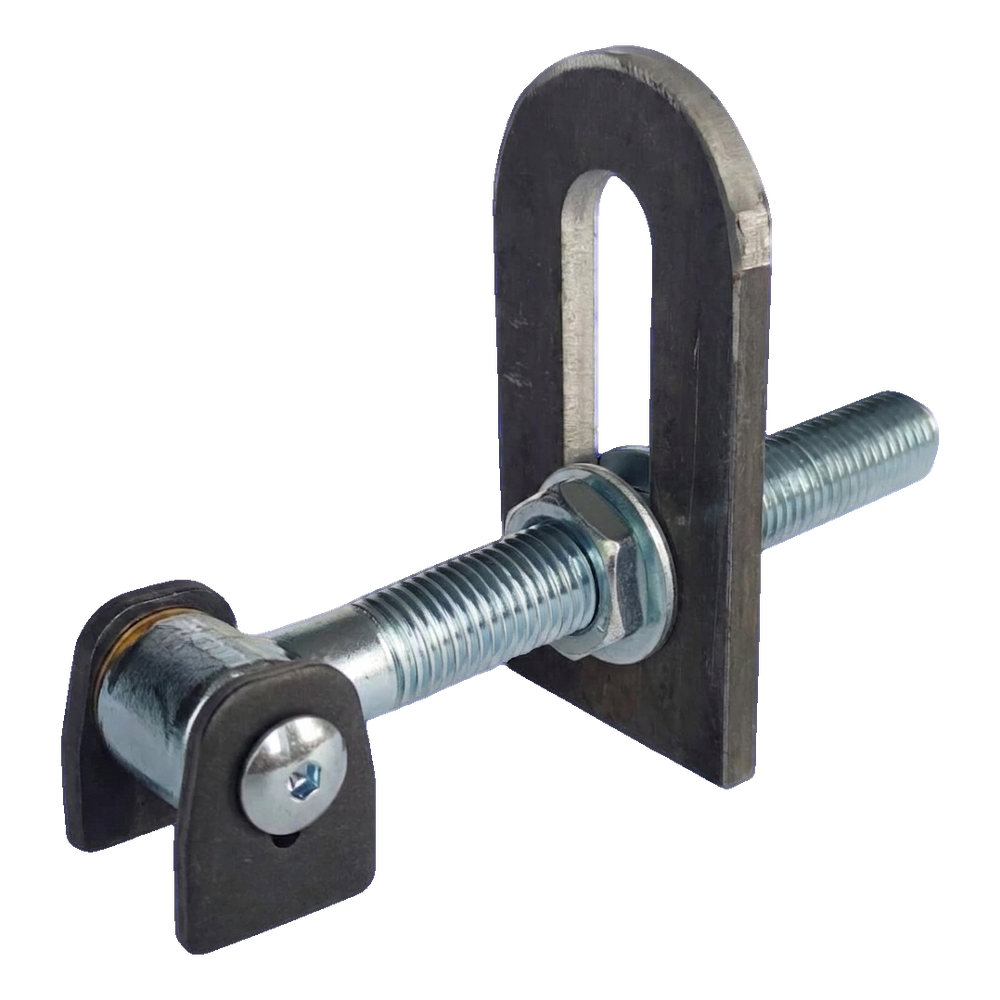

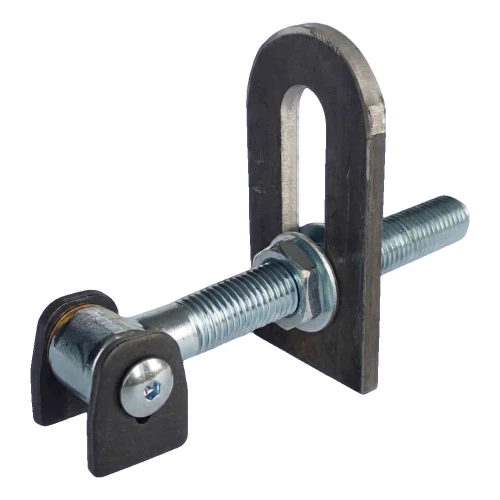

PSG nastavitelný branový pant M20 s mosaznou vložkou – úhel otevření 180°
Nastavitelný pant M20 s mosaznou vložkou značky PSG je odolný prvek zavěšení brány nebo branky, navržený pro dlouholetý a bezproblémový provoz. Díky úhlu otevření 180° lze křídlo brány úplně otevřít do pozice rovnoběžné se sloupkem — bez rizika zablokování pantu. Mosazné vložky mezi uchem a čepem zajišťují plynulý chod a výrazně prodlužují životnost spojení, eliminují tření kov na kov.
Pár pantů přenáší zatížení do 450 kg, což umožňuje montáž těžkých ocelových, kovaných a dřevěných bran. Čep se závitem M20 je pozinkovaný, což zaručuje odolnost proti korozi a nepříznivým povětrnostním podmínkám. Ucho a spojník jsou vyrobeny z černé oceli — tyto prvky lze dodatečně malovat nebo lakovat, přizpůsobit je estetice oplocení.

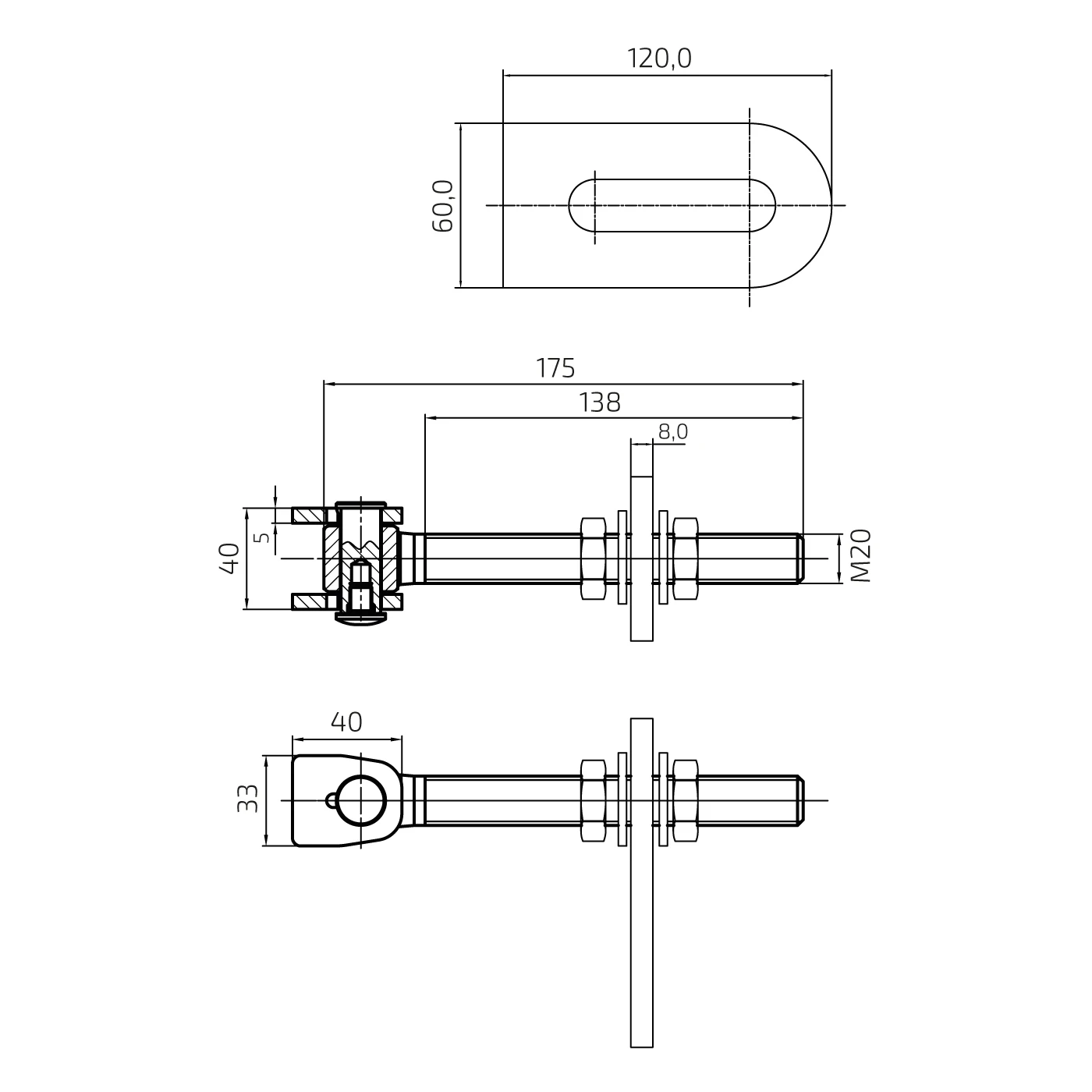

Rozměry a konstrukce
- Závit čepu: M20
- Úhel otevření: 180°
- Celková délka pantu: 175 mm
- Pracovní délka čepu (od osy čepu): 138 mm
- Montážní plech (ucho): 120 × 60 mm
- Tloušťka montážního plechu: 8 mm
- Výška ucha pantu: 40 mm
- Šířka ucha pantu: 33 mm
- Tloušťka ramene ucha: 5 mm
- Maximální zatížení páru pantů: 450 kg
- Hmotnost jednotlivého pantu: 0,942 kg
Materiály a protikorozní ochrana
- Čep: pozinkovaná ocel – odolnost proti korozi
- Ucho a spojník: černá ocel
- Vložky: mosaz – minimalizace tření, plynulý chod pantu
Použití a montáž
Pant je určen pro brány a branky velké hmotnosti — zejména ocelové, kované a dřevěné. Nastavitelné ucho s podlouhlým otvorem (fazolí) v montážním plechu umožňuje přesné nastavení pozice křídla po osazení pantu, což výrazně usnadňuje vyrovnání brány vzhledem ke sloupku. Prvek se montuje na závit M20 s maticí a podložkou (v sadě s čepem).
EAN: 5903313203692
Technické údaje
| Typ závitu | M20 |
| Materiál | Ocel |
