PSG nastavitelný brankový závěs M16 se štítkem 75×75×4 mm ocelový

Přejít na zpětnou vazbu k produktu

Nastavitelný brankový závěs PSG M16 ocelový se štítkem 75×75×4 mm. Rozsah nastavení 52-72 mm, rozteč otvorů 52×52 mm, otvory ⌀8,5 mm. Výška držáku 35 mm, šířka 25 mm, čep ⌀12 mm. Hmotnost 0,4 kg. Pro branky a křídlové brány.

Přejít na úplný popis
s DPH bez DPH
Cena 124,39 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] zawiasy #113

  • Typ závitu M16
  • Materiál Ocel
  • Nastavení Ano
  • Průměr 1
  • Způsob montáže Se štítkem

Popis

PSG nastavitelný brankový závěs M16 se štítkem 75×75×4 mm ocelový

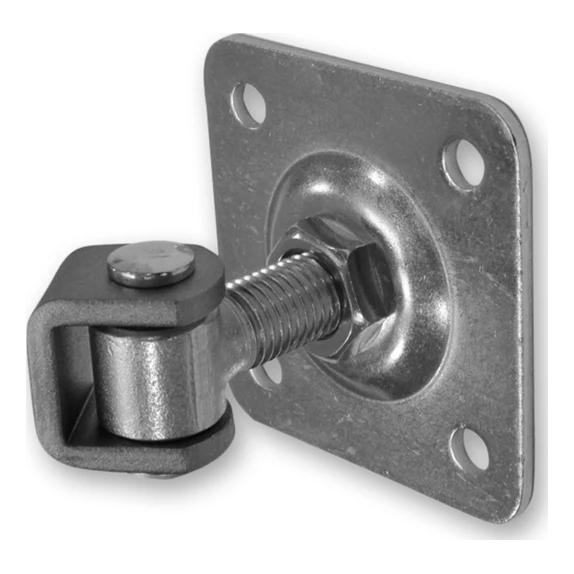

Nastavitelný brankový závěs M16 s obdélníkovým štítkem 75×75 mm – perspektivní pohled
Nastavitelný brankový závěs M16 s obdélníkovým štítkem 75×75 mm – perspektivní pohled

Ocelový nastavitelný závěs se závitem M16 určený pro montáž branek a křídlových bran. Konstrukce s nastavovací maticí umožňuje přesnou korekci nastavení křídla bez demontáže — jak bezprostředně po instalaci, tak během provozu, např. při poklesu konstrukce nebo teplotních deformacích v extrémních povětrnostních podmínkách.

Montážní deska o rozměrech 75×75 mm se čtyřmi upevňovacími otvory zajišťuje stabilní a rovnoměrný přenos zatížení na sloupek. Rozsah nastavení 52–72 mm umožňuje flexibilně přizpůsobit vysunutí závěsu různým tloušťkám profilů a sloupků, což výrazně usnadňuje práci montážním týmům na staveništi.

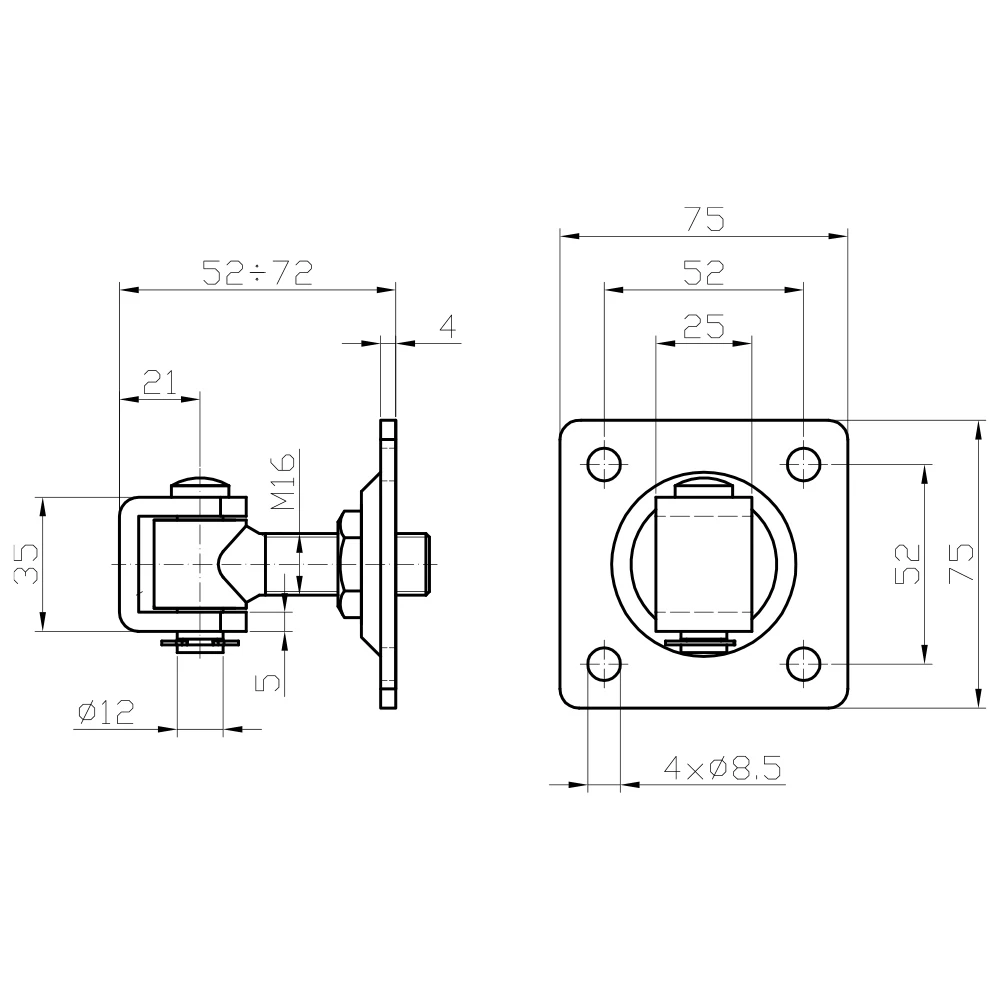

Výkres rozměrů nastavitelného závěsu M16 – pohled ze strany a zepředu s rozměry montážní desky
Výkres rozměrů nastavitelného závěsu M16 – pohled ze strany a zepředu s rozměry montážní desky

Rozměry a technické parametry

  • Výrobce: PSG
  • Materiál: ocel
  • Závit šroubu: M16
  • Montážní deska (štítek): 75 × 75 mm
  • Tloušťka montážní desky: 4 mm
  • Rozteč montážních otvorů: 52 × 52 mm
  • Průměr montážních otvorů: 4× ⌀8,5 mm
  • Rozsah nastavení vysunutí: 52–72 mm
  • Výška držáku (vnější): 35 mm
  • Vnitřní šířka držáku: 25 mm
  • Hloubka držáku: 21 mm
  • Tloušťka plechu držáku: 5 mm
  • Průměr čepu: ⌀12 mm
  • Hmotnost: 0,4 kg
  • Určení: branky a křídlové brány – vnější použití

Výhody pro instalatéra

  • Nastavení po montáži — nastavovací matice umožňuje korigovat nastavení křídla bez demontáže závěsu
  • Široký rozsah nastavení (52–72 mm) — flexibilní přizpůsobení různým tloušťkám sloupků a profilů
  • Vysoká mechanická odolnost — ocelová konstrukce odolná vůči vysokému zatížení a opotřebení
  • Určený pro venkovní použití — odolný vůči povětrnostním podmínkám a teplotním změnám
  • Jednoduchá montáž — čtyři otvory ve štítku zajišťují spolehlivé uchycení ke sloupku šrouby nebo vruty
