PSG

PSG montážní pouzdro pro ozubenou lištu posuvné brány – pozinkované M8

Přejít na zpětnou vazbu k produktu

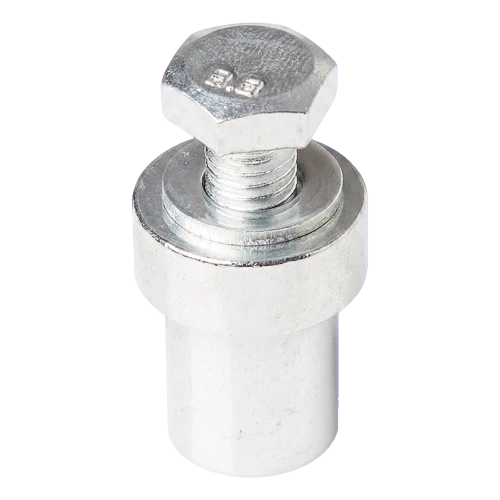

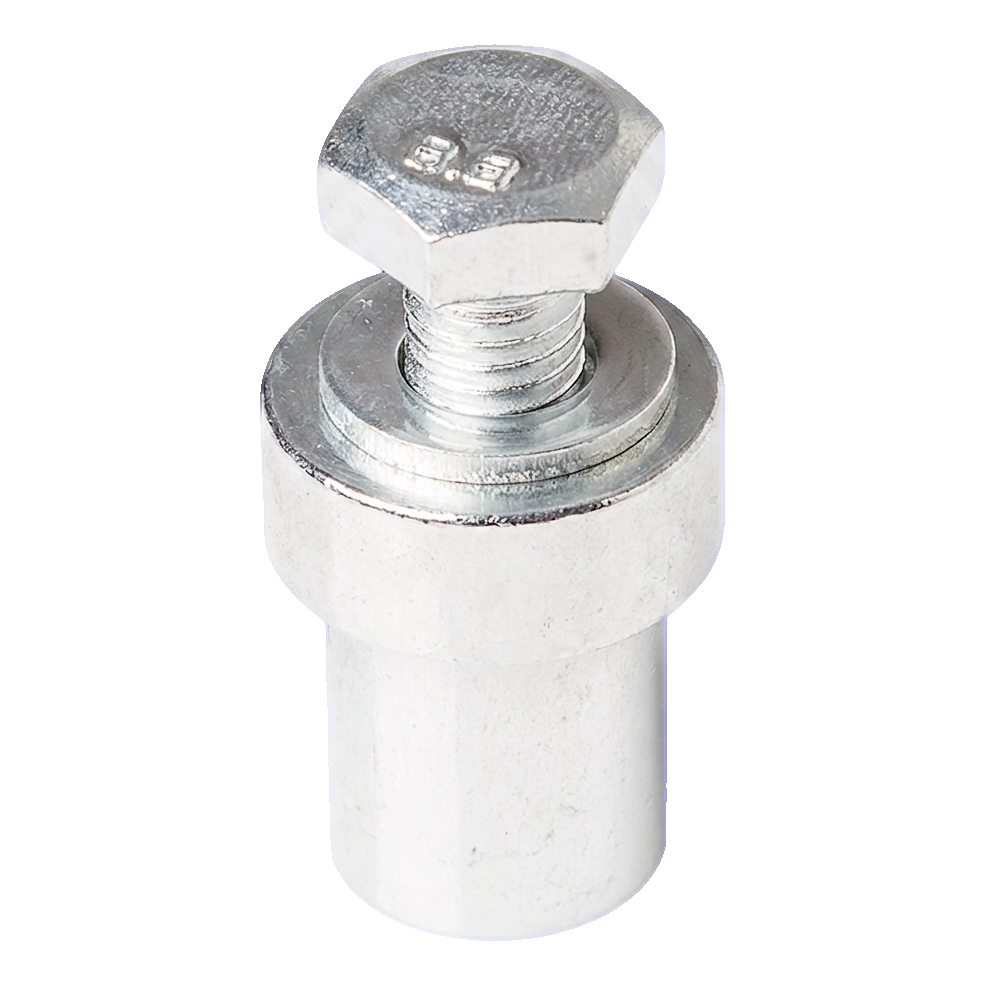

Montážní pouzdro PSG pro ozubenou lištu posuvné brány, pozinkovaná ocel. Šroub M8×25mm třída 8.8, příruba Ø20mm, dřík Ø15mm, výška 25mm. Hmotnost 0,046 kg. Pro ocelové ozubené lišty L1000×8mm.

Přejít na úplný popis
s DPH bez DPH
Cena 11,83 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] Cat 121 #121

  • Materiál Ocel

Popis

Montážní pouzdro pro ozubený hřeben · M8 × 25

Ocelové pouzdro s přírubou Ø 20 mm a tělem Ø 15 mm, výška 25 mm, se šroubem M8 × 25 pevnostní třídy 8.8

M8 × 25šroub součástí balení
Ø 20 mmpříruba
25 mmvýška pouzdra
zinkovánípovlak
Rozměrový výkres montážního pouzdra: příruba Ø 20 mm, tělo Ø 15 mm, výška H = 25 mm, šroub M8 × 25
Otevřít rozměrový výkres v plné velikosti
Názorný výkres: boční pohled na pouzdro se šroubem. Výška příruby a hlavy šroubu je pouze orientační.

Rychlé rozhodnutí

PoužitíUpevnění ocelového ozubeného hřebenu ke křídlu posuvné brány s odstupem mezi hřebenem a křídlem
VýběrPro ocelové ozubené hřebeny s otvory pro pouzdra Ø 15 mm, např. 1000 × 8 mm
PodmínkyZinkový povlak chrání ocel před korozí v běžných podmínkách; při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice

O produktu

Montážní pouzdro spojuje ocelový ozubený hřeben s křídlem posuvné brány. Tělo pouzdra zapadá do otvoru hřebenu, příruba jej podpírá a šroub hřeben přitlačuje.

Příruba má průměr Ø 20 mm, tělo Ø 15 mm a celé pouzdro má výšku H 25 mm. Součástí balení je šroub M8 × 25 pevnostní třídy 8.8. Hmotnost kusu je 0,046 kg.

Ocel je pozinkovaná (zinkování), což ji chrání před korozí v běžných podmínkách.

Rozměry

Průměr přírubyØ 20 mm
Průměr tělaØ 15 mm
Výška pouzdra H25 mm
Šroub součástí baleníM8 × 25
Pevnostní třída šroubu8.8
Rozměry podle údajů výrobce.

Materiál a povlak

Materiálocel
Povlakzinkování

Prodejní jednotka

Prodejní jednotka1 ks
Hmotnost jednotky0,046 kg
Hmotnost podle údajů dodavatele (orientační hodnota).

Výběr a montáž

  • ✓Zkontrolujte, zda otvory hřebenu odpovídají tělu pouzdra Ø 15 mm.
  • ✓Upevněte pouzdro na křídlo podle návodu k pohonu a dotáhněte hřeben šroubem M8 × 25.
  • ✓Po celé délce hřebenu nastavte stejnou vůli mezi zuby hřebenu a ozubeným kolem pohonu.

Důležité

Počet pouzder na jeden hřeben určuje návod k pohonu nebo výrobce hřebenu. Pouzdra používejte v kompletu s odpovídajícím hřebenem.
