PSG montážní deska ocelová 38 pro vozík posuvné brány 150×25 mm

Přejít na zpětnou vazbu k produktu

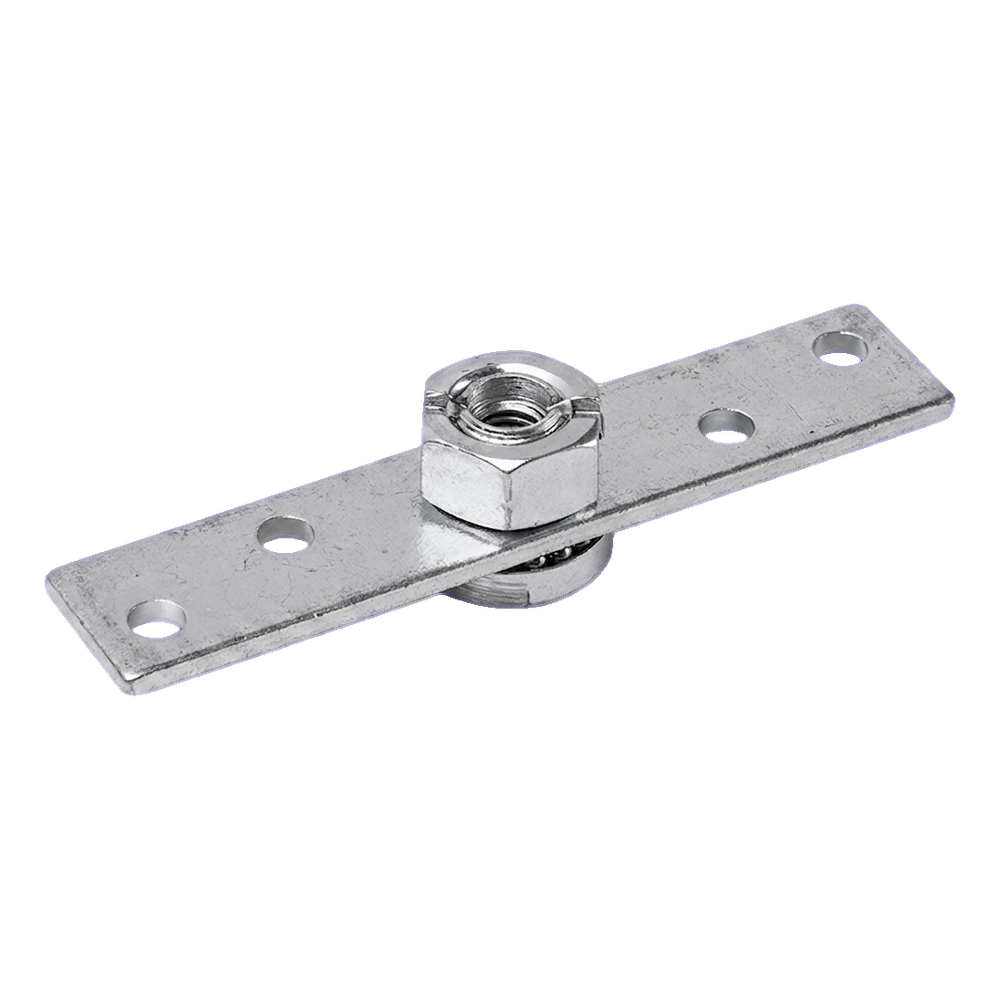

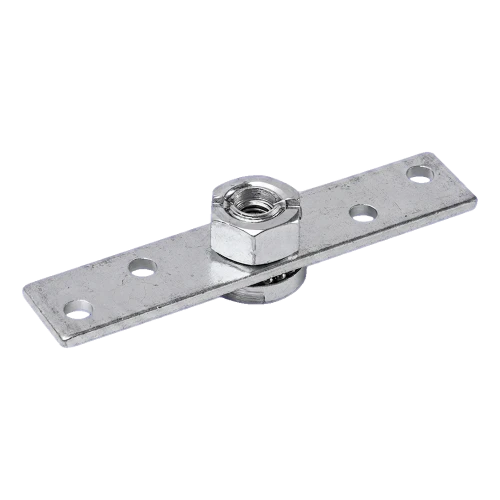

Montážní deska PSG 38 ocelová pozinkovaná. Rozměry 150×25 mm, hmotnost 0,18 kg. Otočný element s kloubem a maticí. 4 boční montážní otvory plus 1 centrální. Pro upevnění sestavy kladek v posuvných branách.

Přejít na úplný popis
s DPH bez DPH
Cena 65,56 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] szyny-jezdne #115

  • Materiál Ocel

Popis

Montážní deska pro rolny posuvné brány · 150 × 25 mm

Ocelová pásovina 150 × 25 mm se čtyřmi montážními otvory a středovou osou otáčení s maticí – pro otočné uchycení sestavy rolen

150 mmdélka
25 mmšířka
4 + 1montážní otvory

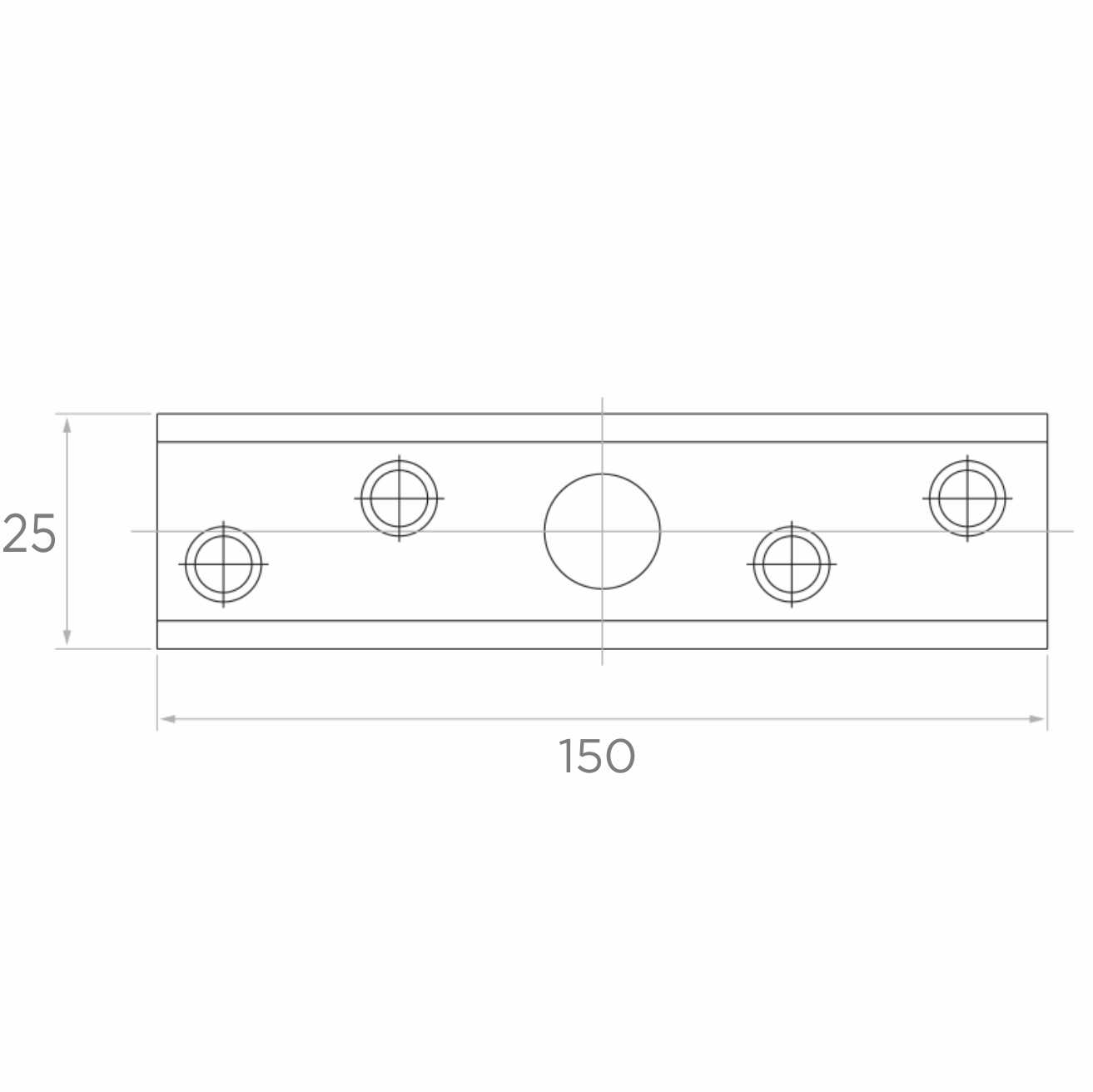

Rozměrový výkres montážní desky: L = 150 mm, W = 25 mm
Otevřít rozměrový výkres v plné velikosti
Ilustrační výkres: pohled shora a z boku. Rozměry L a W podle výkresu výrobce; poloha otvorů podle výkresu, jejich průměry a matice jsou znázorněny orientačně.

Rychlé rozhodnutí

PoužitíOtočné uchycení sestavy vodicích nebo pojezdových rolen posuvné brány ke konstrukci
VýběrDeska 150 × 25 mm; rolny vyberte podle závitu matice v ose desky
PodmínkyZinkový povlak chrání ocel před korozí v běžných podmínkách; při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice

O produktu

Montážní deska spojuje sestavu rolen posuvné brány s konstrukcí brány nebo oplocení. Středová osa otáčení s maticí umožňuje rolnám nastavit se podél kolejnice, což snižuje tření a usnadňuje seřízení.

Deska má délku L 150 mm a šířku W 25 mm. Po obou stranách osy jsou dva montážní otvory, střídavě posunuté vůči středu desky.

Hmotnost kusu je 0,18 kg. Výrobce neuvádí nosnost – desku vyberte podle sestavy rolen.

Rozměry

Délka L150 mm
Šířka W25 mm
Montážní otvory4 boczne + 1 centralny (oś obrotu)
Hmotnost0,18 kg
Rozměry podle výkresu výrobce a údajů v nabídce; výrobce neuvádí průměry otvorů ani tloušťku desky.

Materiál a povlak

Materiálocel
Povlakzinkování

Prodejní jednotka

Prodejní jednotka1 ks
Hmotnost jednotky0,18 kg
Hmotnost podle údajů dodavatele (orientační hodnota).

Výběr a montáž

  • ✓Umístěte desku na konstrukci tak, aby osa otáčení byla v linii kolejnice nebo vedení.
  • ✓Přišroubujte desku přes čtyři montážní otvory; spojovací materiál zvolte podle konstrukce.
  • ✓Upevněte sestavu rolen na osu otáčení a zkontrolujte, zda se rolny volně natáčejí podél kolejnice.

Důležité

Výrobce neuvádí nosnost desky. Přípustné zatížení určuje sestava rolen a způsob montáže.
