PSG konzola pro držák nájezdu posuvné brány ocelová 150×120 mm

Přejít na zpětnou vazbu k produktu

Konzola PSG pro držák nájezdu posuvné brány, ocelová. Rozměry 150×120 mm, tloušťka plechu 3 mm, hmotnost 0,72 kg. Svislé rameno se 3 podlouhlými otvory 11×70 mm, vodorovné rameno se 4 otvory 11×17 mm. Zesílení vyražením R8 mm.

Přejít na úplný popis
s DPH bez DPH
Cena 128,11 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Popis

PSG konzola pro držák nájezdu posuvné brány ocelová 150×120 mm

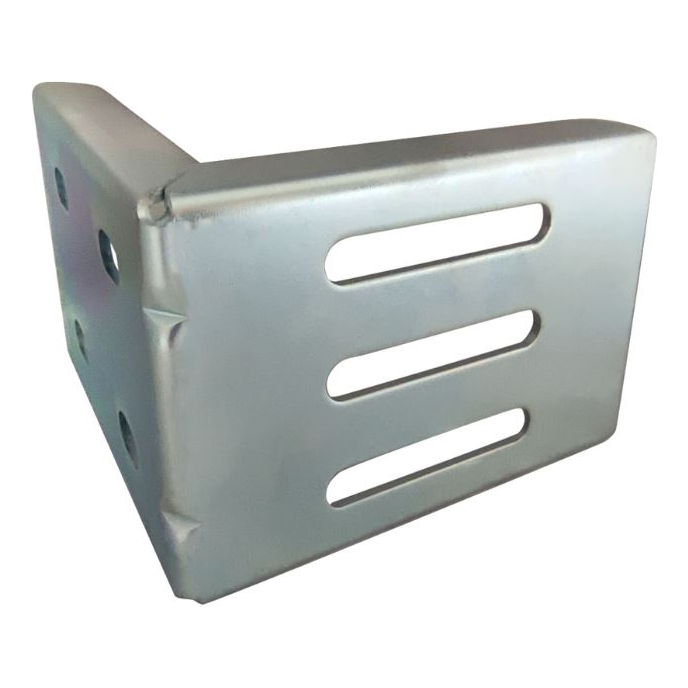

Konzola pro držák nájezdu značky PSG je odolný montážní prvek ve tvaru písmene L, určený pro systémy posuvných bran. Slouží jako základna pro upevnění držáku nájezdu vozíku brány — zajišťuje stabilní a regulovatelné spojení držáku s konstrukcí brány nebo sloupkem. Díky podlouhlým montážním otvorům (fazolím) umožňuje přesnou regulaci polohy ve třech osách, což výrazně usnadňuje nastavení brány během montáže.

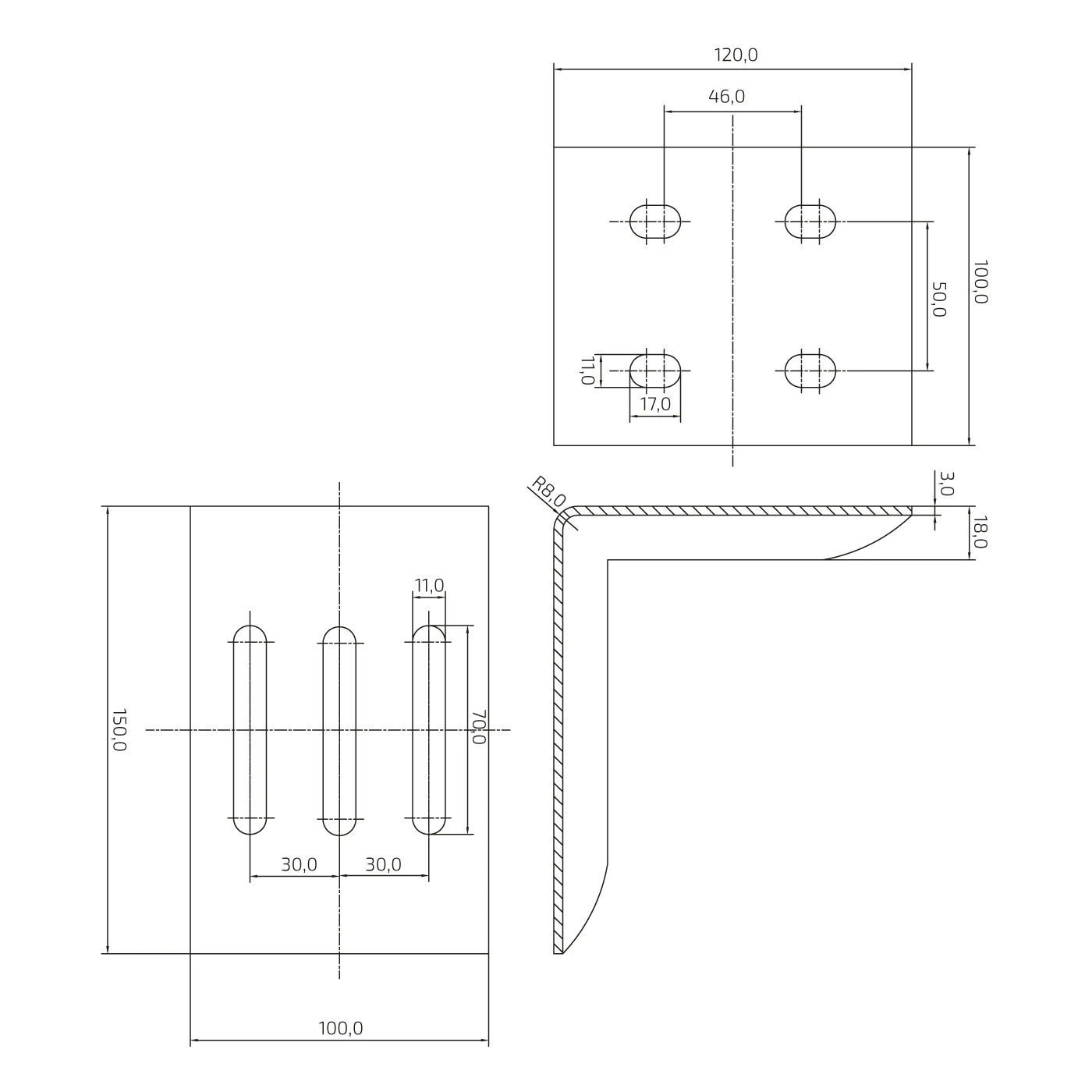

Výkres rozměrů konzoly pro držák nájezdu PSG se třemi pohledy – pohled zepředu, shora a boční profil
Výkres rozměrů konzoly pro držák nájezdu PSG se třemi pohledy – pohled zepředu, shora a boční profil

Rozměry a konstrukce

  • Rozměry svislého ramene (delšího): 150 × 100 mm
  • Rozměry vodorovného ramene (kratšího): 120 × 100 mm
  • Tloušťka ocelového plechu: 3 mm
  • Poloměr vnitřního ohybu: R8 mm
  • Zesílení vyražením v rohu: 18 mm
  • Hmotnost: 0,72 kg

Montážní otvory

  • Svislé rameno: 3 podlouhlé otvory (fazole) o rozměrech 11 × 70 mm, rozteč os 30 mm
  • Vodorovné rameno: 4 podlouhlé otvory (fazole) o rozměrech 11 × 17 mm, rozteč os 46 × 50 mm

Podlouhlé montážní otvory na obou ramenech umožňují plynulou regulaci pozice držáku nájezdu jak ve svislém, tak ve vodorovném směru. Tři velké fazole (70 mm) na svislém rameni zajišťují široký rozsah regulace výšky, což je obzvláště důležité při vyrovnávání nerovností podkladu nebo přizpůsobování úrovně jízdní kolejnice.

Katalogové údaje

  • Výrobce: PSG
  • Materiál: ocel se zesílením vyražením
  • EAN: 5903313203609

Konzola je součástí systému branového příslušenství PSG a spolupracuje s držáky nájezdu určenými pro jízdní vozíky posuvných bran. Solidní konstrukce z ocelového plechu o tloušťce 3 mm s dodatečným vyražením v rohu garantuje vysokou tuhost a odolnost — i při každodenním provozu těžkých posuvných bran.
