PSG konzola pro dojezdovou kapsu samonosné posuvné brány 130×75 mm
Zanechte zpětnou vazbu k produktu

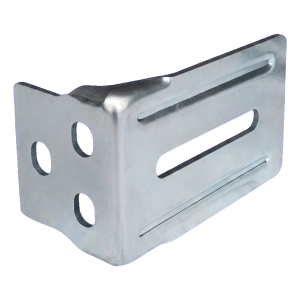

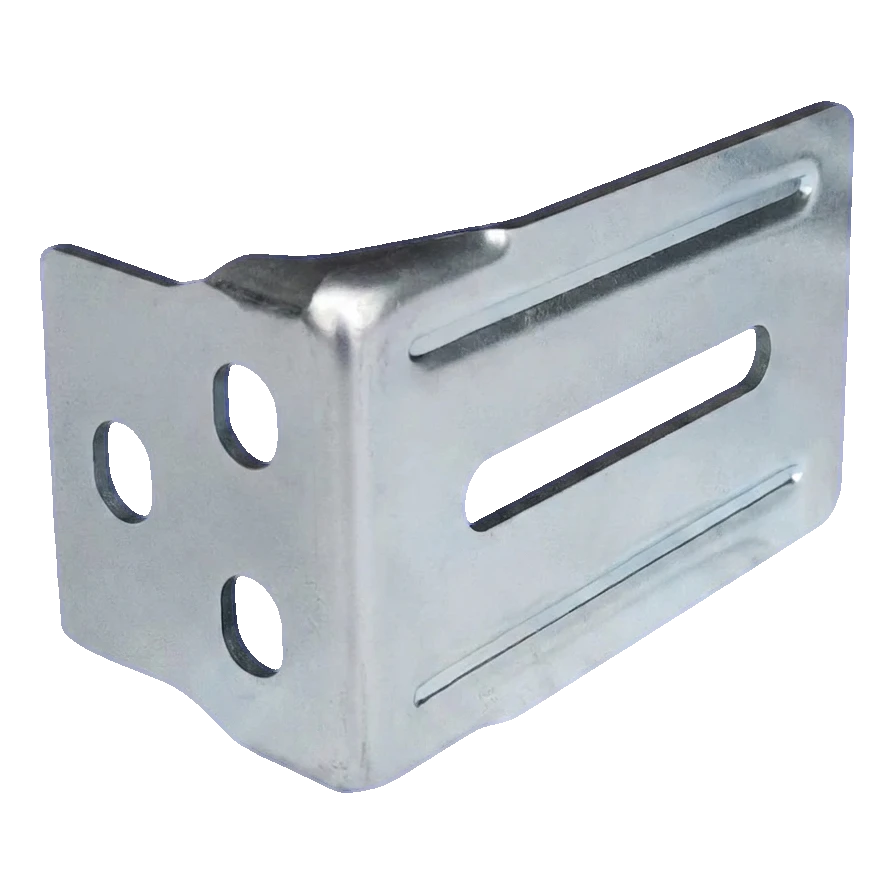

Konzola PSG pro dojezdovou kapsu samonosné posuvné brány z pozinkované oceli. Rozměry 130×75×55 mm, tloušťka plechu 3 mm. Úhelník s podélnými otvory pro nastavení polohy. Určeno k bočnímu upevnění dojezdové kapsy. Hmotnost 0,28 kg.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-250
Popis
PSG konzola pro dojezdovou kapsu samonosné posuvné brány 130×75 mm
Konzola PSG pro dojezdovou kapsu je ocelový úhelník určený pro boční montáž dojezdové kapsy u samonosných posuvných bran. Díky pevné konstrukci z ocelového plechu o tloušťce 3 mm zajišťuje stabilní a trvanlivé upevnění dojezdového mechanismu – klíčového prvku zodpovědného za správné zavírání posuvné brány.
Konzola má tvar písmene L a je vybavena podélnými otvory (drážkami) na svislé i vodorovné přírubě, což umožňuje přesné nastavení polohy dojezdové kapsy při montáži. Kruhové otvory na svislé stěně slouží k dodatečnému upevnění. Tato konstrukce umožňuje montážním firmám rychlou montáž s možností korekce nastavení bez nutnosti vrtat nové otvory.

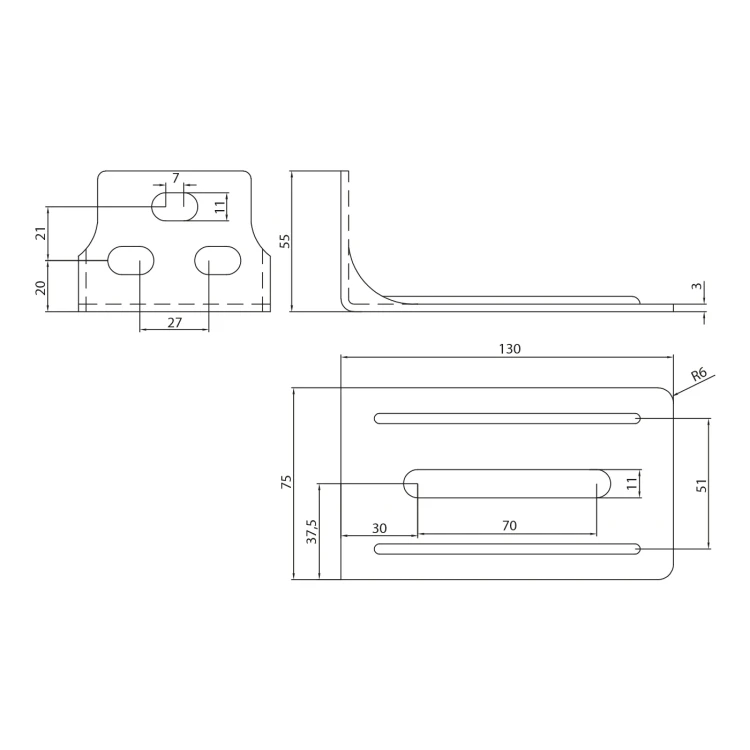

Rozměry a technická specifikace
- Délka vodorovné příruby (L): 130 mm
- Šířka konzoly: 75 mm
- Výška svislé příruby (H): 55 mm
- Tloušťka plechu: 3 mm
- Poloměr zaoblení rohů: R6
- Podélné otvory (nastavovací): šířka 11 mm
- Délka středového podélného otvoru (vodorovná příruba): 70 mm
- Osová rozteč podélných otvorů (vodorovná příruba): 51 mm
- Rozteč otvorů (svislá příruba): 27 × 21 mm
- Materiál: pozinkovaná ocel
- Hmotnost: 0,28 kg
- EAN: 5901289670272
- Výrobce: PSG
Použití a montáž
Konzola se montuje z boku ke sloupku nebo nosné konstrukci brány. Svislá příruba s kruhovými a podélnými otvory slouží k přišroubování konzoly k podkladu, zatímco na vodorovné přírubě se upevňuje dojezdová kapsa. Podélné otvory zajišťují rozsah nastavení ve třech osách, což umožňuje přesné nastavení polohy náběhové kladky vůči pojezdové kolejnici samonosné posuvné brány.
Prvek je určen pro systém samonosných posuvných bran PSG – zaručuje plnou kompatibilitu s dojezdovými kapsami tohoto výrobce.
