PSG konzola najezdu pro samonese posuvnou bránu 70/80 ocelová pozinkovaná
Zanechte zpětnou vazbu k produktu
PSG konzola najezdu pro samonese posuvnou bránu z pozinkované oceli. Tloušťka plechu 4 mm, rozměry 110,5 x 143 x 100 mm, hmotnost 1,1 kg. Pro vodicí kolejnice 70×70 mm a 80×80 mm. Montážní otvory typu fazole 24×10,5 mm, kulatý otvor ø12,1 mm.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-252
Popis
PSG konzola najezdu pro samonese posuvnou bránu 70/80 ocelová pozinkovaná

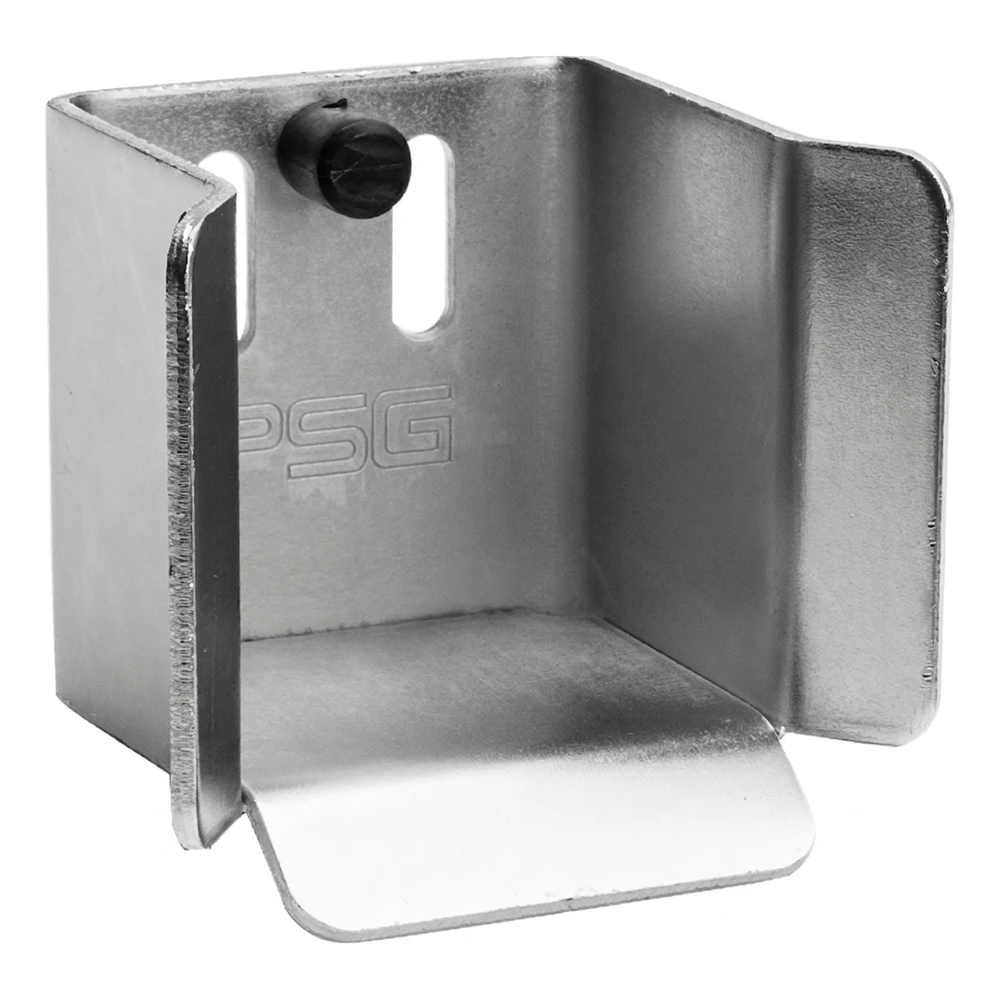

Ocelová konzola najezdu PSG určená pro samonese posuvné brány vedené po kolejnici 70×70 mm a 80×80 mm. Stabilizuje křídlo brány po zavření a rovnoměrně rozložuje jeho hmotnost na větší počet konstrukčních prvků, což výrazně prodlužuje životnost jízdních vozíků a snižuje jejich provozní opotřebení.
Konzola spolupracuje s najazdovou rolkou a plní vodicí funkci — po najezdu rolky do konzoly se brána stabilizuje v zavřené poloze, čímž se eliminují boční výchylky křídla. Na zadní montážní stěně se nacházejí dva podlouhlé otvory (fazole) umožňující regulaci polohy během montáže a kulatý otvor ø12,1 mm. Vestavěný gumový doraz tlumí náraz rolky a snižuje hluk při zavírání brány.
Výrobek je vyroben z pozinkované oceli o tloušťce plechu 4 mm, což zajišťuje vysokou odolnost proti korozi a dlouhodobý provoz ve venkovních podmínkách.

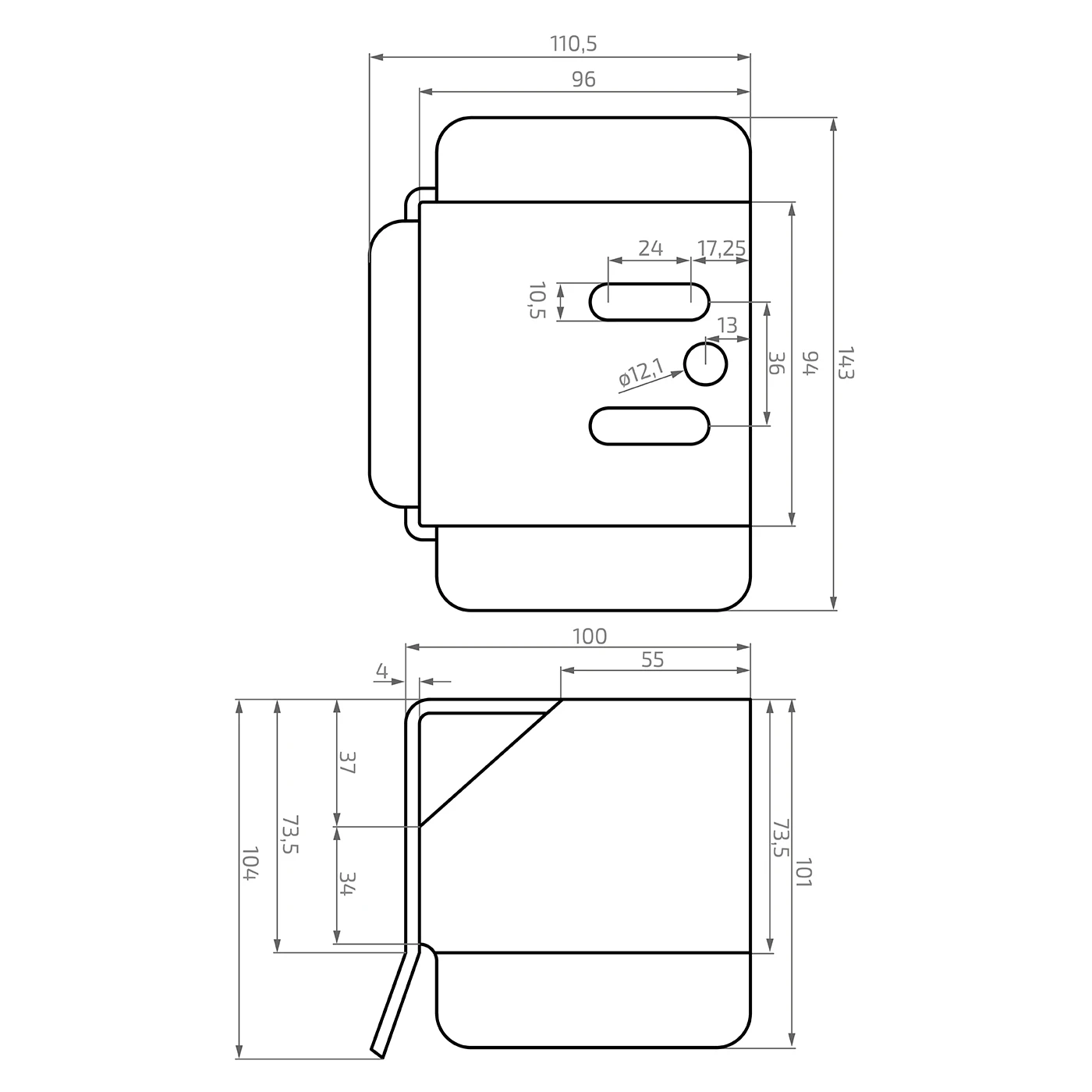

Rozměry a technické údaje
- Celková šířka: 110,5 mm
- Šířka montážní desky: 96 mm
- Výška montážní desky: 143 mm
- Výška bočních stěn: 94 mm
- Celková hloubka: 100 mm
- Hloubka horního krytu: 55 mm
- Celková výška (boční pohled): 101–104 mm
- Tloušťka plechu: 4 mm
- Montážní otvory typu fazole: 24 × 10,5 mm – 2 ks
- Kulatý otvor: ø12,1 mm
- Rozteč otvorů: 36 mm
- Kompatibilita: kolejnice 70×70 mm a 80×80 mm
- Materiál: pozinkovaná ocel
- Hmotnost: 1,1 kg
- Výrobce: PSG
- EAN: 5901289674850
Použití
Konzola najezdu je klíčovým prvkem systému samonese posuvné brány. Montuje se na sloupek brány na straně zavírání a spolupracuje s najazdovou rolkou upevněnou na křídle brány. Díky regulovatelným montážním otvorům může instalatér přesně nastavit polohu konzoly a přizpůsobit ji konkrétním podmínkám montáže. Solidní konstrukce z pozinkované oceli o tloušťce 4 mm zaručuje bezporuchový provoz po mnoho let, i při intenzivním používání brány v průmyslových a komerčních objektech.
