PSG konzola dojezdové kapsy posuvné brány – boční montáž, ocelová
Zanechte zpětnou vazbu k produktu
Konzola dojezdové kapsy PSG z oceli, boční montáž. Ocelový plech 4 mm, rozměry 174×113×175 mm, hmotnost 1,156 kg. Vyložení 175 mm, montážní otvory 3×⌀12 mm, nastavovací otvory 130×11 mm. Pro samonosné posuvné brány.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-274
Popis
PSG konzola dojezdové kapsy posuvné brány – boční montáž, ocelová

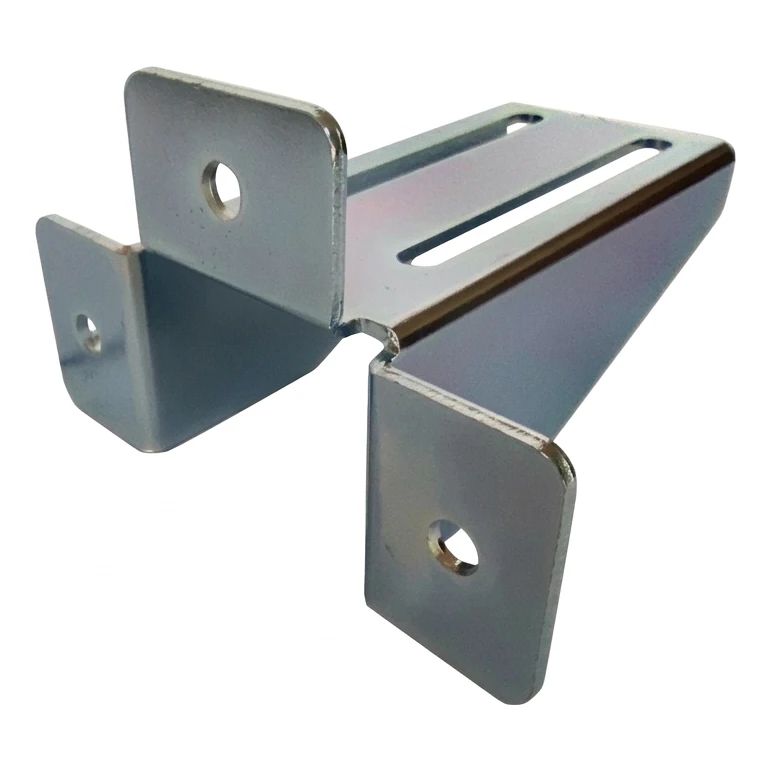

Konzola dojezdové kapsy PSG je ocelový konstrukční prvek určený pro boční montáž dojezdové kapsy u samonosných posuvných bran. Díky robustní konstrukci z ocelového plechu o tloušťce 4 mm a přesným montážním otvorům zajišťuje trvalé a stabilní upevnění kladkového držáku ke sloupku nebo ke zdi. Produkt zkracuje dobu instalace – podélné otvory (ve tvaru ledvinky) umožňují nastavení polohy bez nutnosti opětovného vrtání.
Konzola je nezbytným prvkem v systémech posuvných bran, kde musí být dojezdová kapsa namontována z boku, a nikoli shora. Osvědčí se všude tam, kde konstrukce sloupku nebo zdi vyžaduje odsazení dojezdové kapsy od montážní plochy – vyložení 175 mm zajišťuje odpovídající odstup.

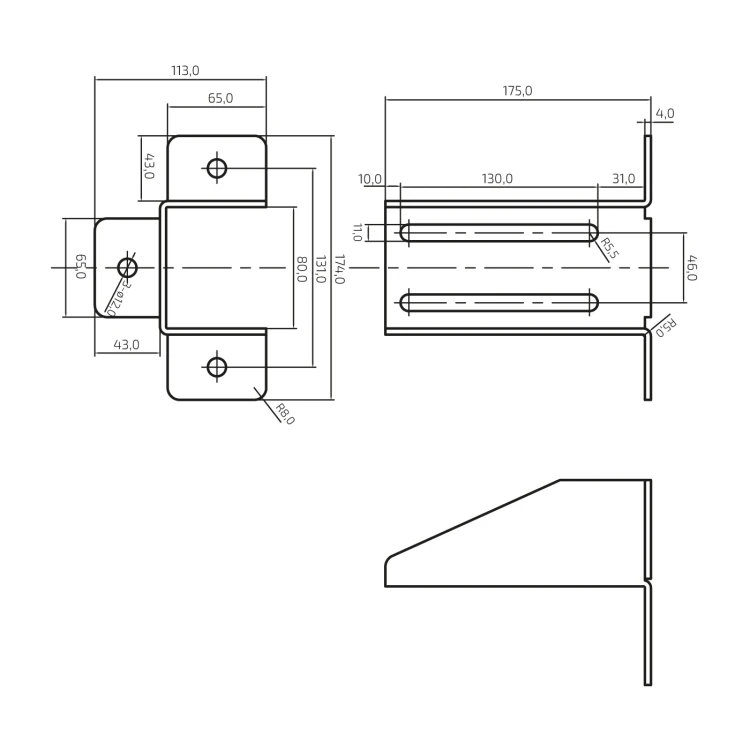

Celkové rozměry
- Celková výška: 174 mm
- Celková šířka: 113 mm
- Délka (vyložení od zdi): 175 mm
- Výška korpusu: 80 mm
- Tloušťka plechu: 4 mm
- Hmotnost: 1,156 kg
Montážní a nastavovací otvory
- Montážní otvory: 3 × ⌀12 mm (na bočních přírubách)
- Rozteč montážních otvorů (svisle): 131 mm
- Podélné otvory (ve tvaru ledvinky): délka 130 mm, šířka 11 mm
- Rozteč podélných otvorů (svisle): 46 mm
- Vzdálenost podélného otvoru od přední hrany: 10 mm
- Vzdálenost podélného otvoru od zadní hrany: 31 mm
- Poloměr zaoblení podélného otvoru: R5,5
Upevňovací příruby
- Rozměry bočních přírub: 65 × 43 mm
- Rozměry přední příruby: 65 × 43 mm
- Poloměr zaoblení hran: R8
- Poloměr ohybu: R5
Materiálové a identifikační údaje
- Materiál: ocelový plech
- Výrobce: PSG
- EAN: 5903313203593
Konzola je vhodná pro montáž na ocelové i betonové sloupky. Podélné otvory umožňují přesné vodorovné nastavení polohy dojezdové kapsy, což je užitečné zejména při korekci osy brány po osazení sloupků. Tři kruhové otvory ⌀12 mm na přírubách zajišťují spolehlivé ukotvení prvku k podkladu.
