PSG koncový doraz pro posuvnou bránu na kolejnici 140×140 mm ocelový

Přejít na zpětnou vazbu k produktu

PSG dojezdová kapsa pro posuvnou bránu na nosný C profil 140×140 mm, pozinkovaná ocel, stříbrná. Rozměry 222×154×110 mm, tloušťka plechu 4 mm, hmotnost 2,46 kg. S pryžovým tlumicím dorazem.

Přejít na úplný popis
s DPH bez DPH
Cena 421,28 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Popis

PSG dojezdová kapsa pro posuvnou bránu na nosný C profil 140×140 mm, ocelová

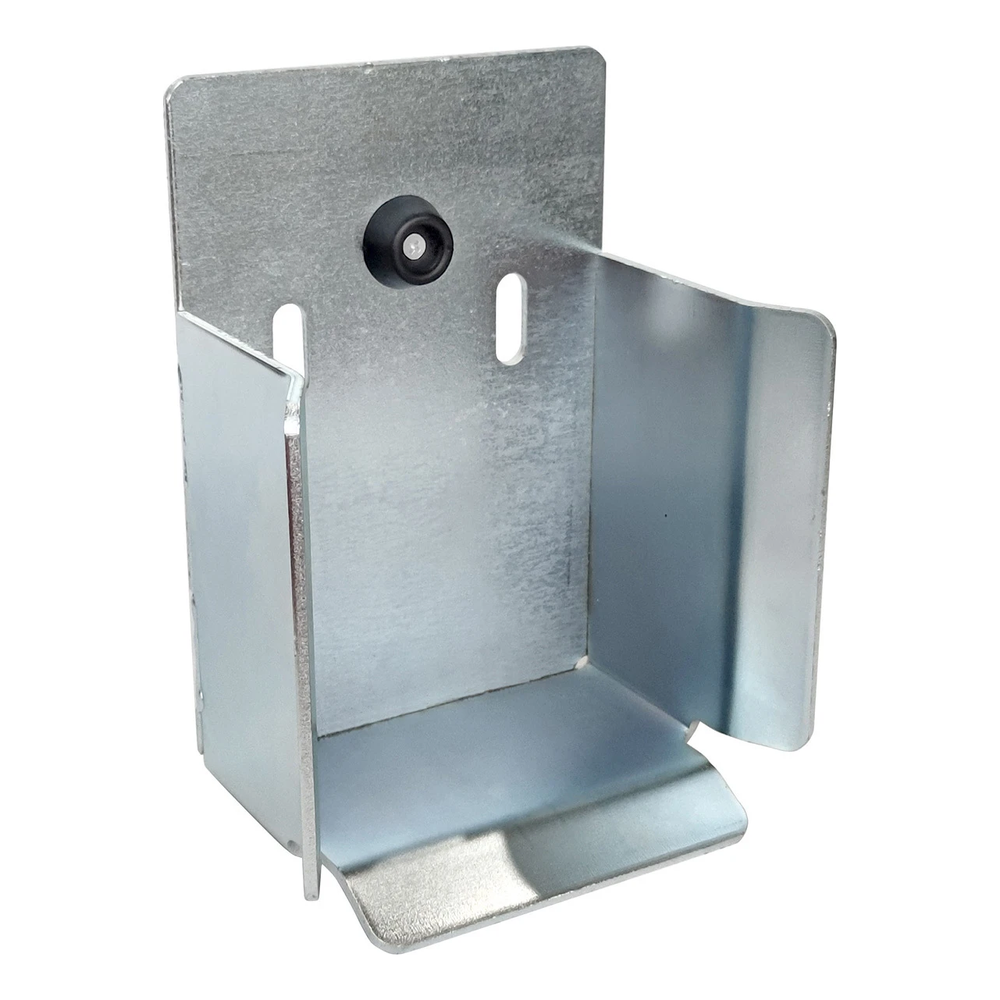

PSG dojezdová kapsa pro posuvnou bránu na nosný C profil 140×140 mm – perspektivní pohled
PSG dojezdová kapsa pro posuvnou bránu na nosný C profil 140×140 mm – perspektivní pohled

Dojezdová kapsa PSG je ocelový koncový prvek určený pro posuvné brány pohybující se na nosném C profilu 140×140 mm. Montuje se u zavíracího sloupku, přesně zastavuje a stabilizuje křídlo brány v zavřené poloze — a zajišťuje tak opakovatelnou, přesnou polohu zavření při každém pracovním cyklu.

Při zavírání vjíždí dojezdová kladka brány do profilu kapsy ve tvaru písmene U s rozevřenými naváděcími hranami. Díky tomu se část zatížení přenáší do bodu zavření, čímž se odlehčují pojezdové vozíky a pojezdové kladky. To reálně prodlužuje životnost celého pojezdového systému — což je důležité zejména u těžších a intenzivně využívaných bran. Zabudovaný pryžový doraz tlumí okamžik zastavení křídla a omezuje hluk a vibrace.

Výhody pro instalatéra

  • Přesné polohování brány — křídlo se zastaví vždy na stejném místě, což eliminuje potřebu ručního seřizování zavření
  • Odlehčení pojezdového systému — přenesení části zatížení na kapsu omezuje postupné klesání čela brány a snižuje opotřebení kladek
  • Stabilizace v zavřené poloze — zavřená brána nebude „putovat“ vlivem větru nebo nerovností terénu
  • Tlumení dojezdu — pryžový doraz tlumí nárazy, zlepšuje kulturu provozu a prodlužuje životnost komponentů

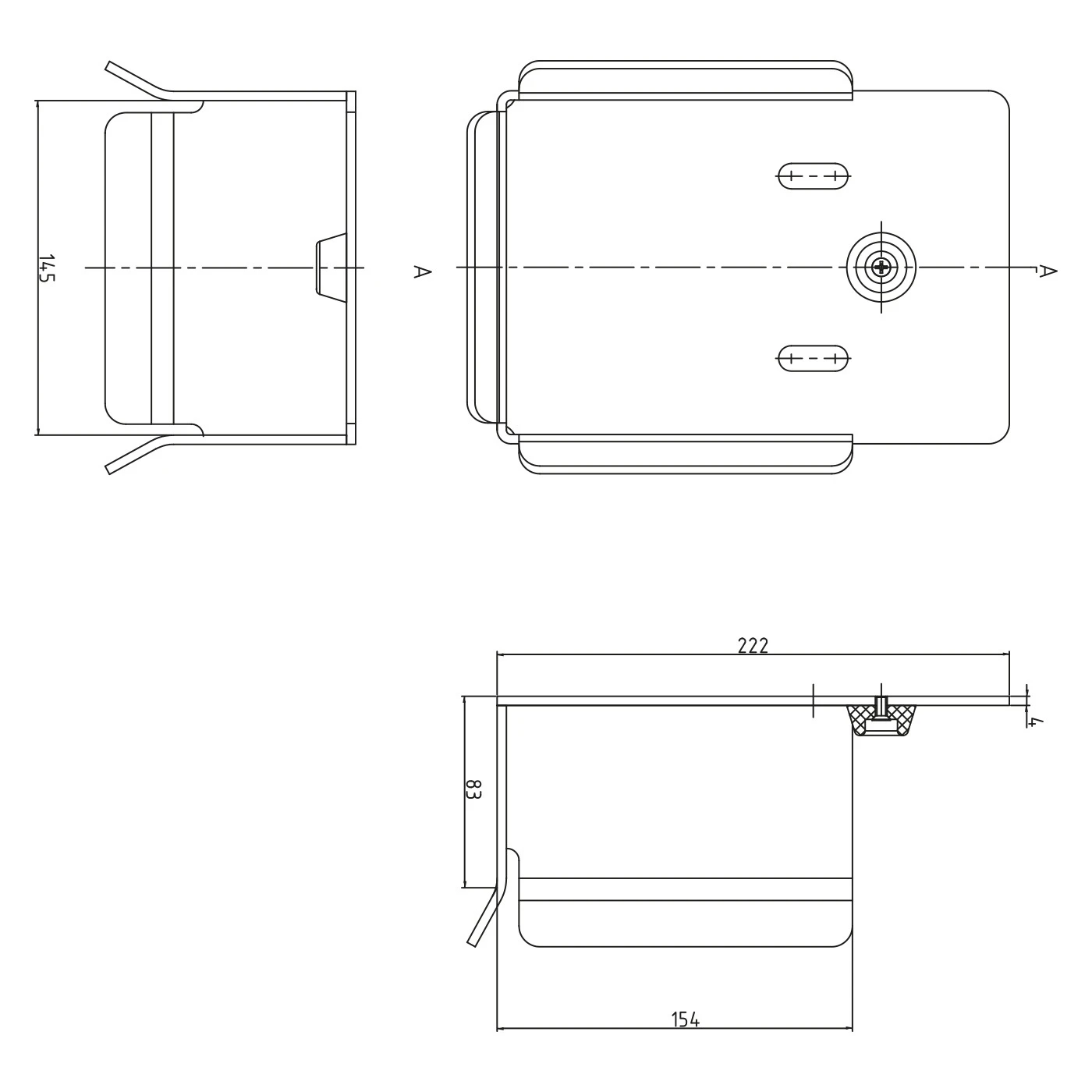

Technický výkres dojezdové kapsy PSG – průměty s rozměry
Technický výkres dojezdové kapsy PSG – průměty s rozměry

Rozměry a technické údaje

  • Určení: pro nosný C profil 140×140 mm
  • Celková délka (horní deska): 222 mm
  • Vnitřní šířka úchytu: 145 mm
  • Délka spodní části úchytu: 154 mm
  • Vnitřní (pracovní) výška: 83 mm
  • Hloubka: 110 mm
  • Tloušťka plechu: 4 mm
  • Materiál: ocel
  • Barva: stříbrná (zinkový povrch)
  • Hmotnost: 2,46 kg
  • EAN: 5903313208451

Montáž a použití

Dojezdová kapsa se montuje na konci dráhy brány — přímo u zavíracího sloupku. Je určena pro samonosné posuvné brány s nosným C profilem 140×140 mm připevněným ke křídlu brány, které se pohybuje po kladkách pojezdových vozíků ukotvených v základu. Montážní otvory (podélné drážky) v horní desce umožňují nastavení polohy kapsy vůči ose profilu, což usnadňuje přesné nastavení bodu zavření již při instalaci.
