PSG koncová pravá úchytka zábradlová pro tyč fi 12 mm na trubku 42,4 mm – nerezová ocel AISI 304 lesk

Přejít na zpětnou vazbu k produktu

Koncová pravá úchytka PSG z nerezové oceli AISI 304, lesk. Pro tyč fi 12 mm na trubku 42,4 mm. Korpus fi 22 mm, montážní otvor fi 6,5 mm. Vzdálenost os 20 mm. Hmotnost 0,055 kg. Pro ocelová zábradlí.

Přejít na úplný popis
s DPH bez DPH
Cena 37,78 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] uchwyty-do-wypelnien #131

  • Materiál AISI 304
  • Povrchová úprava Lesk
  • Montážní systém 42,4 mm
  • Výplň (tyč / lanko) Kulatá tyč Ø 12 mm
  • Typ držáku Koncový pravý

Popis

PSG koncová pravá úchytka zábradlová pro tyč fi 12 mm na trubku 42,4 mm – nerezová ocel AISI 304 lesk

Koncová pravá úchytka pro tyč fi 12 mm, určená pro montáž na trubku o průměru 42,4 mm. Prvek vyrobený z nerezové oceli AISI 304 s leštěnou povrchovou úpravou (lesk) — ideální pro estetická nerezová zábradlí v bytové a komerční výstavbě.

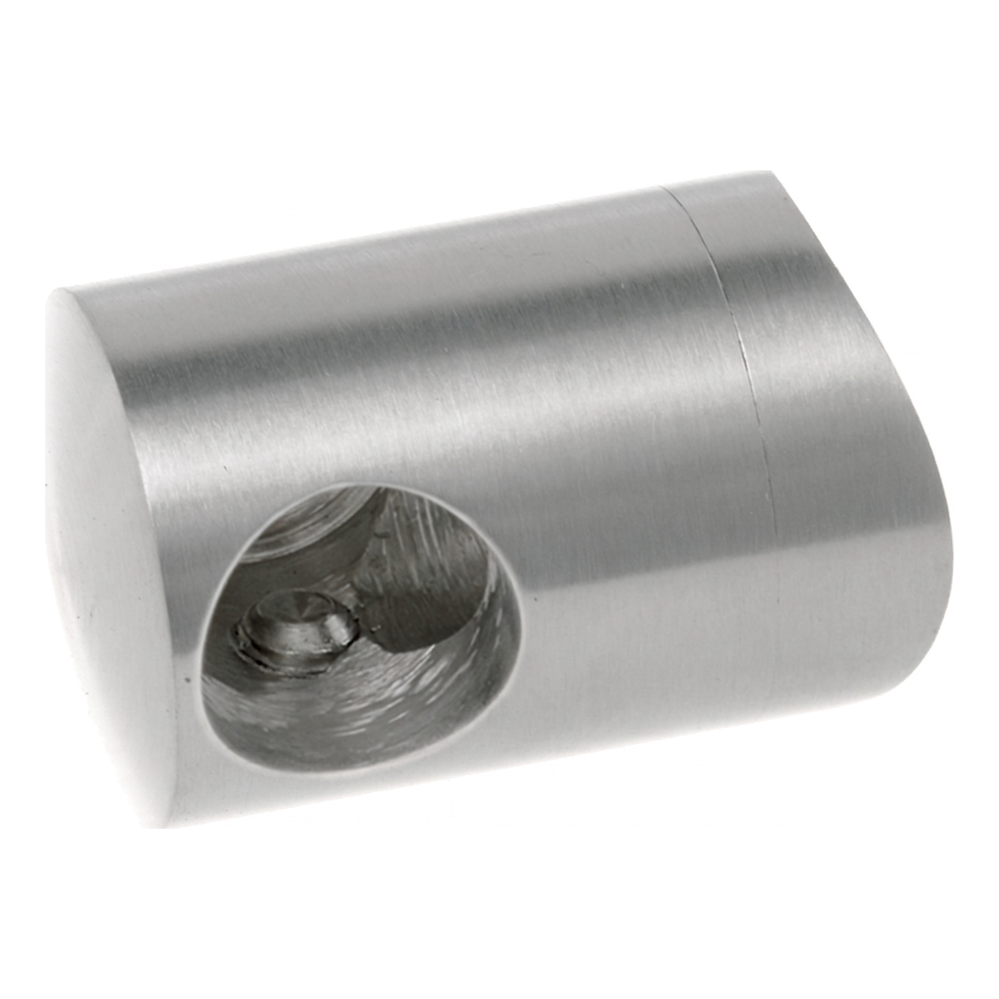

Koncová pravá úchytka pro tyč fi 12 mm na trubku 42,4 mm – nerezová ocel AISI 304 lesk
Koncová pravá úchytka pro tyč fi 12 mm na trubku 42,4 mm – nerezová ocel AISI 304 lesk

Počáteční/koncová úchytka tyče slouží k montáži výplně ocelové konstrukce v nerezovém zábradlí. Počáteční a koncové úchytky se dělí na levé a pravé, určené pro montáž v rovině. V kombinaci s průchozími úchytkami dodávají konstrukci tuhost a pevnost a současně tvoří její estetické dokončení. Profilovaná čelní strana úchytky se ideálně přizpůsobuje zakřivení montážní trubky 42,4 mm, což zajišťuje těsné a stabilní přilegání bez potřeby dodatečného opracování.

Rozměry a technické parametry

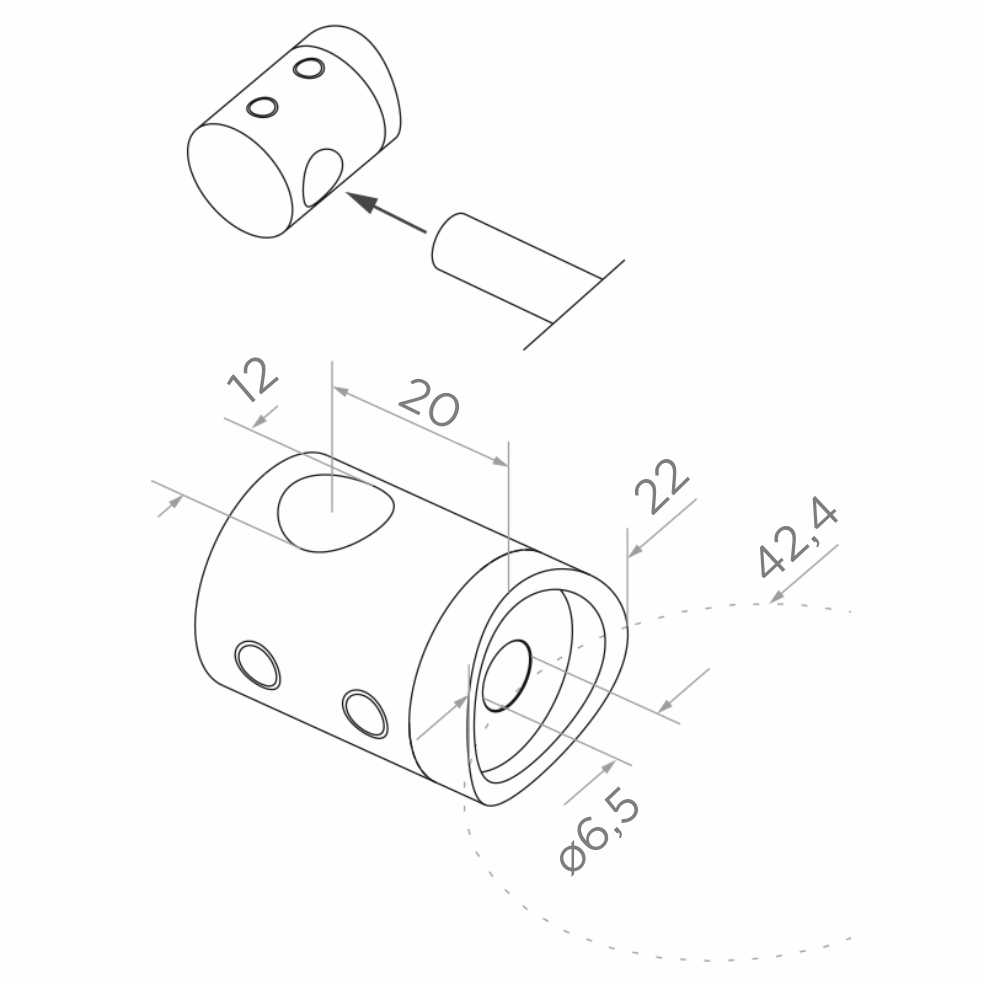

Výkres koncové pravé úchytky pro tyč fi 12 mm – izometrický pohled se schématem montáže
Výkres koncové pravé úchytky pro tyč fi 12 mm – izometrický pohled se schématem montáže
  • Typ: koncová pravá úchytka
  • Průměr otvoru pro tyč: ø 12 mm
  • Vnější průměr korpusu: 22 mm
  • Vzdálenost osy otvoru od čela: 20 mm
  • Průměr montážní trubky: ø 42,4 mm
  • Průměr montážního otvoru (pro šroub): ø 6,5 mm
  • Systém: 42,4 mm
  • Materiál: nerezová ocel AISI 304
  • Povrchová úprava: lesk
  • Hmotnost: 0,055 kg
  • EAN: 5901289671385

Montáž a použití

Úchytka se montuje k nosné trubce zábradlí o průměru 42,4 mm pomocí šroubu procházejícího centrálním otvorem ø 6,5 mm. Výplňová tyč o průměru 12 mm se zasunuje do bočního otvoru a dotahuje bočními šrouby (imbus), což zajišťuje spolehlivé a trvalé spojení. Produkt určený pro profesionální systémy zábradlí z nerezové oceli — osvědčí se při montáži schodišťových, balkonových i terasových zábradlí.
